4-portowy, 5-piny
Port M23, 19-piny
z diodą LED dla sygnałów cyfrowych PNP 24 V DC
Zastępuje identyczny produkt (nr art. 27530)
Dane elektryczne | Zasilanie
| Napięcie robocze DC | 24 V |
| Prąd roboczy na styk maks. | 4 A |
| Prąd sumaryczny maks. | 7,5 A |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP65, IP67, IP68 |
Dane mechaniczne | Dane materiałowe
| Powłoka obudowy | Nickeled |
| Materiał obudowa | Cynkowy odlew ciśnieniowy |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 90 °C |

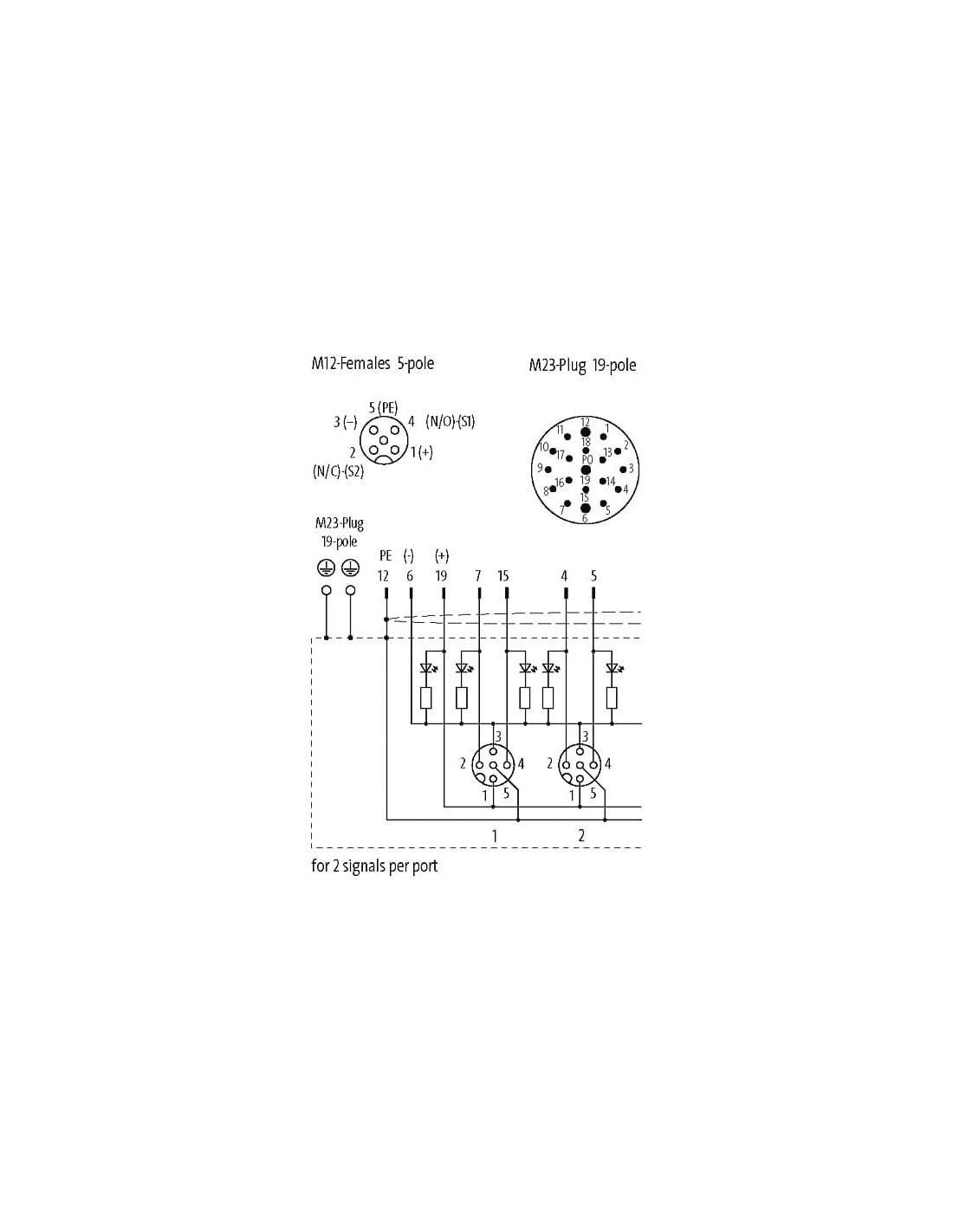

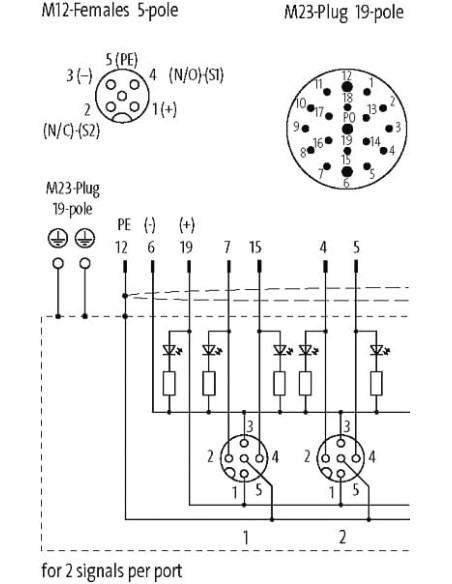

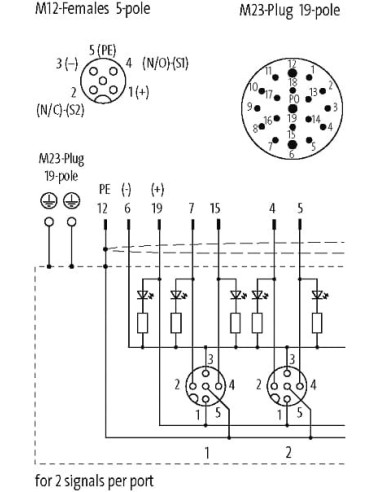

Parametry zacisków
Typ przyłącza 1
| Family construction form | M12 |
| Gender | female |
| Kolor uchwytu stykowego | czarny |
| Kodowanie | A |
| Liczba biegunów | 5 |
| PIN 1 | + |
| PIN 2 | NC S 2 |
| PIN 3 | - |
| PIN 4 | NO S 1 |
| PIN 5 | PE |
Typ przyłącza 2
| Family construction form | M23 |
| Gender | male |
| Kolor uchwytu stykowego | czarny |
| Kodowanie | A |
| Liczba biegunów | 19 |
| PIN 3 | GY |
| PIN 4 | RD / BU |
| PIN 5 | GN |
| PIN 6 | BU |
| PIN 7 | GY / PK |
| PIN 8 | WH / GN |
| PIN 12 | YE / GN |
| PIN 14 | BN / GN |
| PIN 15 | WH |
| PIN 16 | YE |
| PIN 19 | BN |

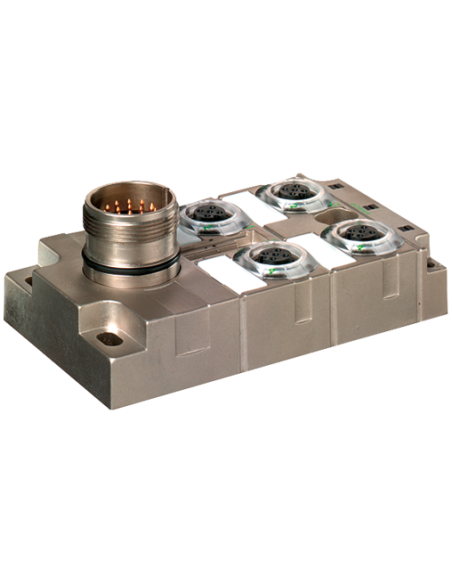

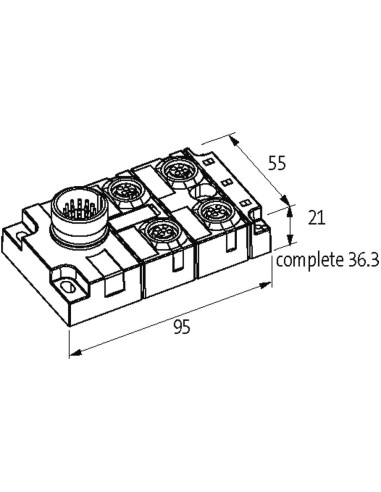

Moduł pasywny MVP metal 4xM12, 5-polowy – wyjście M23 19-polowe | 8000-54520-0000000
Moduł pasywny MVP metal to zaawansowany element systemów automatyki, który zapewnia niezawodne i trwałe połączenia sygnałowe w środowiskach przemysłowych. Dzięki solidnej konstrukcji oraz przemyślanym rozwiązaniom w zakresie złącz przemysłowych, produkt stanowi idealne rozwiązanie dla rozbudowanych instalacji maszynowych oraz systemów sterowania.
Zastosowania modułu pasywnego MVP metal 4xM12
Moduły pasywne MVP metal znajdują zastosowanie przede wszystkim w szeroko rozumianej automatyce przemysłowej. Są wykorzystywane m.in. w:
- maszynach produkcyjnych i liniach montażowych
- systemach przenośników oraz robotyce
- centrach logistycznych i magazynach automatycznych
- panelach rozdzielczych oraz szafach sterowniczych
Konstrukcja modułu sprawia, że jest on szczególnie polecany do zastosowań wymagających wysokiego stopnia ochrony oraz odporności na trudne warunki środowiskowe, takie jak montaż bezpośrednio na maszynach lub instalacje przemysłowe narażone na wilgoć, pył oraz wibracje.
Najważniejsze cechy i zalety rozwiązania
- 4 porty M12 żeńskie, 5-polowe – umożliwiają jednoczesne podłączenie do czterech czujników lub elementów wykonawczych
- Wyjście zbiorcze M23 męskie, 19-polowe – pozwala na wygodne połączenie sygnałów z jednego modułu do rozdzielni lub sterownika
- Wbudowane diody LED informujące o statusie sygnałów cyfrowych (PNP 24 V DC), co ułatwia diagnostykę pracy czujników i minimalizuje przestoje maszyn
- Solidna, metalowa obudowa wykonana z niklowanego odlewu ciśnieniowego cynku gwarantuje trwałość i odporność na uszkodzenia mechaniczne
- Wysoki stopień ochrony (IP65, IP67, IP68) – ochrona przed pyłem i wodą umożliwia pracę w wymagających warunkach przemysłowych
- Zabezpieczenie klimatyczne – praca w szerokim zakresie temperatur od -25°C do +90°C
Możliwości integracji i kompatybilność modułu MVP metal
Moduł MVP metal 4xM12 wyposażony jest w znormalizowane złącza typu M12 (żeńskie) oraz M23 (męskie), co umożliwia łatwą i bezproblemową integrację z istniejącymi instalacjami automatyki przemysłowej. Jest to rozwiązanie dedykowane aplikacjom wymagającym szybkiego montażu oraz niezawodności transmisji sygnałów.
Typowe branże i środowiska użytkowania
- automatyka przemysłowa i produkcja maszyn
- branża spożywcza, chemiczna i farmaceutyczna – wszędzie tam, gdzie liczy się szczelność i odporność na czyszczenie
- logistyka oraz przemysł opakowaniowy
- robotyka i systemy pick-and-place
Moduł MVP metal 4xM12 to praktyczny wybór, który sprawdza się zarówno w nowych instalacjach, jak i podczas modernizacji istniejących systemów automatyki przemysłowej, oferując użytkownikom wygodę, bezpieczeństwo oraz wysoką funkcjonalność sygnałową.
