4-portowy UNIWERSALNY
Moduł podstawowy
Wtykowe zaciski śrubowe
Zastępuje identyczny produkt (nr art. 276624)
Separacja styku 5 możliwa dzięki wyjmowanym zworkom
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
Dane elektryczne | Zasilanie
| Napięcie robocze AC maks. | 42 V |
| Napięcie robocze DC maks. | 42 V |
| Prąd roboczy na styk maks. | 4 A |
| Prąd sumaryczny maks. | 8 A |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP65, IP67 |
Ochrona urządzenia | Media
| Flame resistance | trudnopalne |
Dane mechaniczne | Dane materiałowe
| Materiał obudowa | Tworzywo sztuczne |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -20 °C |
| Temperatura robocza maks. | 80 °C |

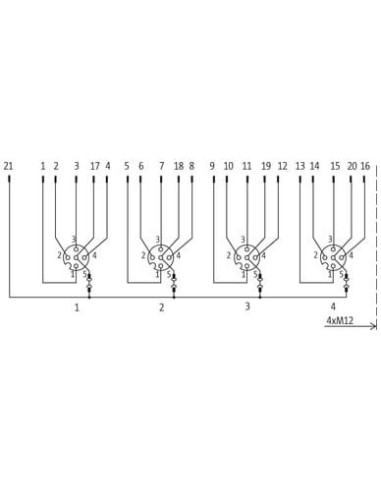

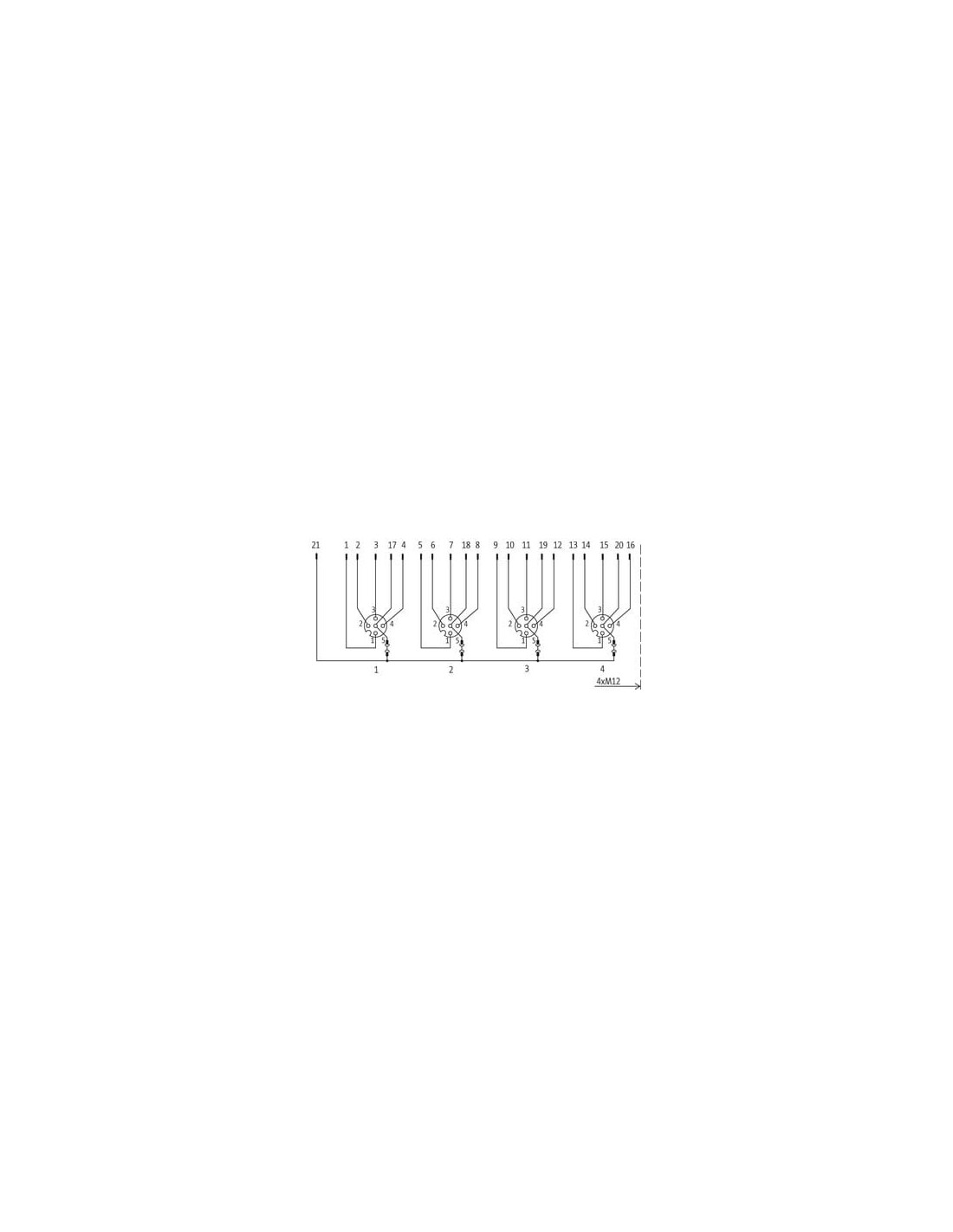

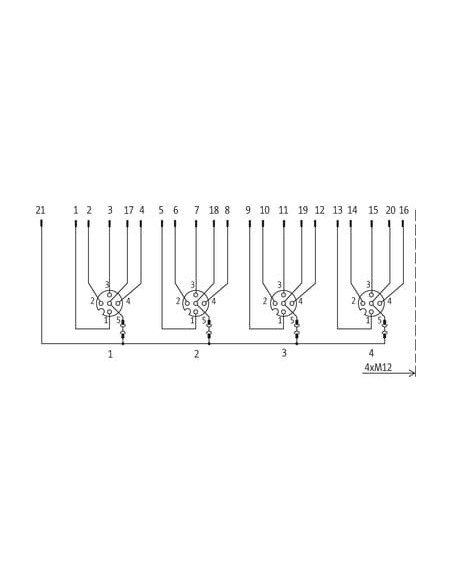

Parametry zacisków
Typ przyłącza 1
| Family construction form | Cap |
| Liczba biegunów | 21 |
| PIN 1 | Bu 1 Pin 1 |
| PIN 2 | Bu 1 Pin 2 |
| PIN 3 | Bu 1 Pin 3 |
| PIN 4 | Bu 1 Pin 4 |
| PIN 5 | Bu 2 Pin 1 |
| PIN 6 | Bu 2 Pin 2 |
| PIN 7 | Bu 2 Pin 3 |
| PIN 8 | Bu 2 Pin 4 |
| PIN 9 | Bu 3 Pin 1 |
| PIN 10 | Bu 3 Pin 2 |
| PIN 11 | Bu 3 Pin 3 |
| PIN 12 | Bu 3 Pin 4 |
| PIN 13 | Bu 4 Pin 1 |
| PIN 14 | Bu 4 Pin 2 |
| PIN 15 | Bu 4 Pin 3 |
| PIN 16 | Bu 4 Pin 4 |
| PIN 17 | Bu 1 Pin 5 |
| PIN 18 | Bu 2 Pin 5 |
| PIN 19 | Bu 3 Pin 5 |
| PIN 20 | Bu 4 Pin 5 |
| PIN 21 | Br 1 - Br 4 |
Typ przyłącza 2
| Family construction form | M12 |
| Gender | female |
| Kolor uchwytu stykowego | czarny |
| Kodowanie | A |
| Liczba biegunów | 5 |

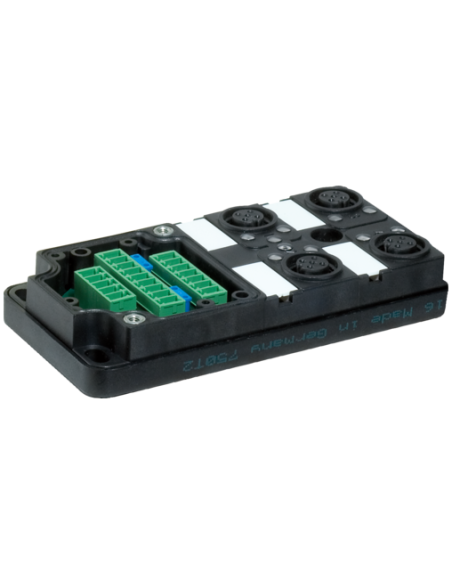

Moduł pasywny MVP12 Universal 4xM12 – wydajne i uniwersalne rozwiązanie do rozdzielania sygnałów
Moduł pasywny MVP12 Universal, o kodzie produktu 8000-44702-0000000, to profesjonalny element rozdzielczy przeznaczony do instalacji przemysłowych, automatyki oraz systemów sterowania. Wyposażony w cztery porty M12 5-pin (złącza żeńskie), umożliwia szybkie i niezawodne przyłączanie urządzeń wykonawczych, czujników oraz elementów sygnałowych. Dzięki wysokiemu stopniowi ochrony IP65/IP67, moduł zapewnia niezawodność pracy nawet w trudnych warunkach przemysłowych.
Zastosowania modułu rozdzielczego MVP12 Universal
Moduł rozdzielczy MVP12 znajduje zastosowanie w szerokim zakresie przemysłu:
- Systemy automatyki przemysłowej – integracja czujników i siłowników
- Budowa maszyn i linii produkcyjnych – wygodne prowadzenie sygnałów oraz zasilania
- Instalacje rozdzielcze – łatwy montaż, serwis oraz szybka rozbudowa
- Systemy transportu i logistyki – odporność na warunki pracy oraz wibracje
Najważniejsze zalety i cechy funkcjonalne

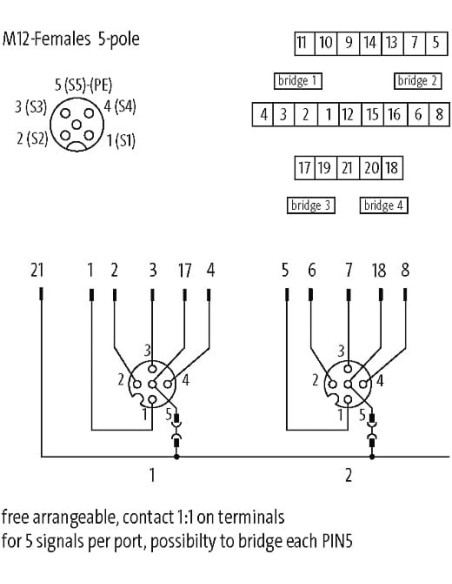

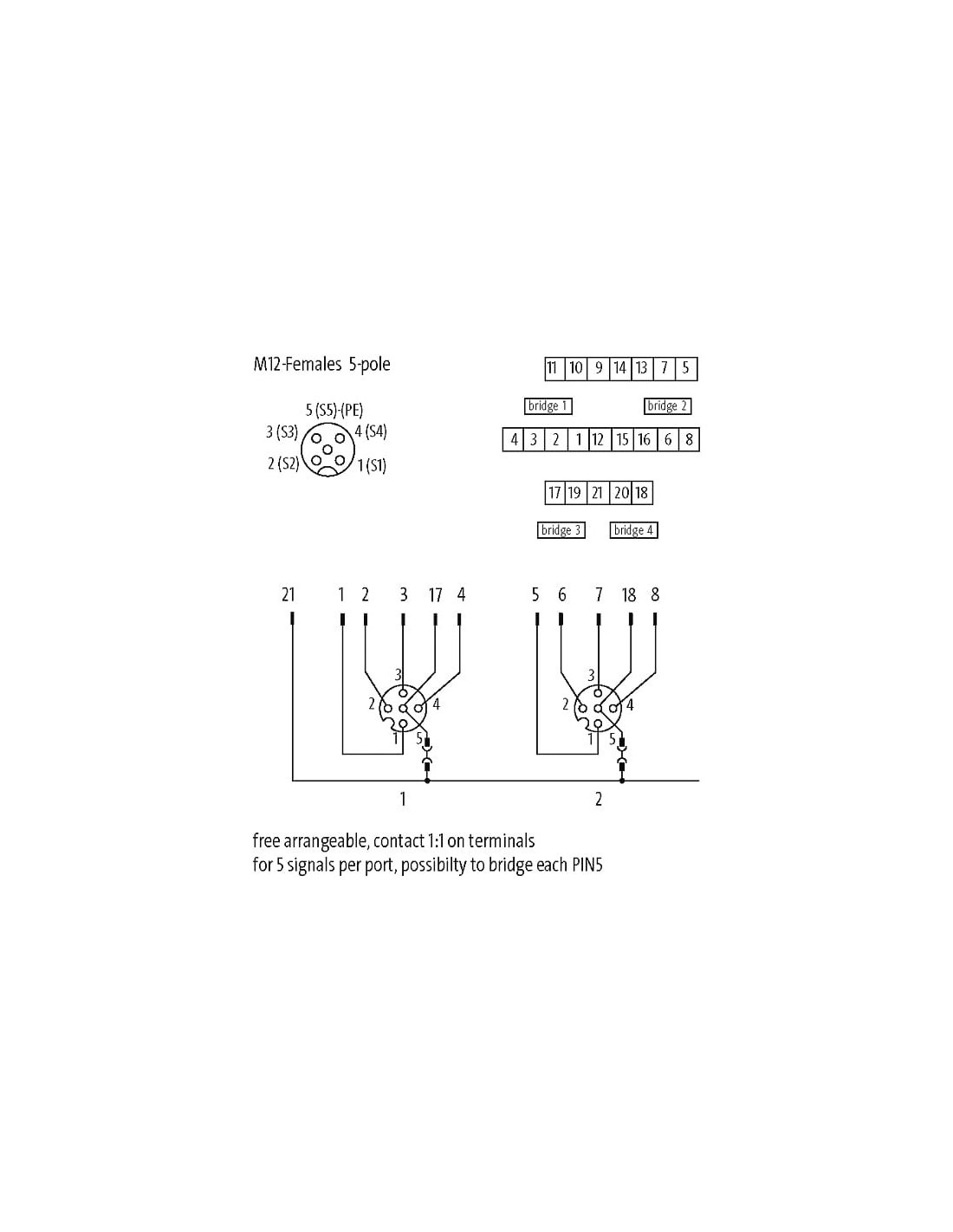

Produkt cechuje łatwy montaż dzięki wtykowym zaciskom śrubowym oraz możliwość elastycznego prowadzenia sygnałów – każdy styk PIN 5 w złączach M12 może być niezależnie zwierany lub rozdzielany poprzez wyjmowane mostki, co zapewnia dużą uniwersalność w dopasowaniu modułu do wymagań aplikacji.
- 21-pinowe zaciski śrubowe – wygodne podłączanie przewodów sygnałowych
- Wyjmowane zworki (mostki) – łatwa separacja styków oraz zmiana konfiguracji połączeń
- Obudowa z trwałego tworzywa sztucznego – odporność na chemikalia i oleje

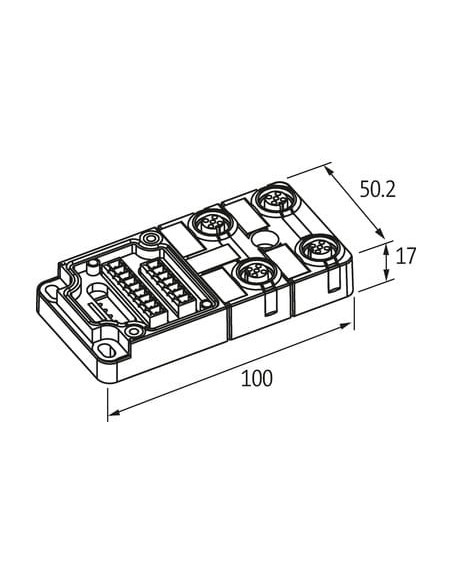

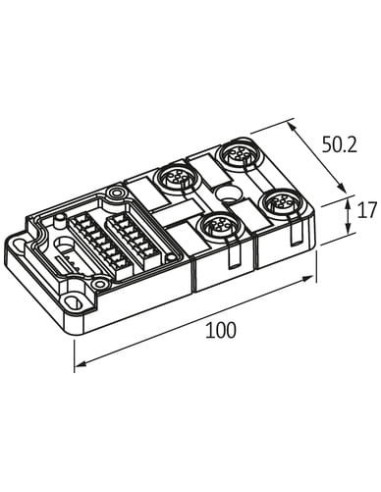

- Niewielkie wymiary: 100 x 50,2 x 17 mm – oszczędność miejsca w szafie sterowniczej
- Możliwość stosowania w szerokim zakresie temperatur: od –20°C do +80°C
- Certyfikowane bezpieczeństwo – spełnienie norm odporności IP65/IP67 oraz trudnopalności
Elastyczne możliwości konfiguracji i wygodne okablowanie
Dzięki przemyślanej konstrukcji, moduł MVP12 Universal pozwala na dowolną aranżację połączeń sygnałowych i zasilających. Zaciski śrubowe zapewniają szybkie i trwałe podłączenie przewodów, bez konieczności lutowania. Podział na oddzielne mostki dla każdego z portów umożliwia oddzielne prowadzenie zasilania lub sygnału do każdego wejścia/wyjścia.
Trwałość, bezpieczeństwo i uniwersalne zastosowanie
Obudowa wykonana z wysokiej jakości tworzywa sztucznego zapewnia znakomitą odporność na czynniki chemiczne i mechaniczne, co pozwala na zastosowanie modułu również w wymagających środowiskach przemysłowych. Stopień ochrony IP65/IP67 chroni wnętrze urządzenia przed zachlapaniem, pyłem oraz krótkotrwałym zanurzeniem. Moduł może być wykorzystywany zarówno do przesyłania sygnałów cyfrowych, jak i analogowych oraz do dystrybucji zasilania.
Moduł MVP12 Universal 4xM12 to funkcjonalny i solidny wybór dla każdego, kto poszukuje niezawodnego rozwiązania do rozbudowy i organizacji okablowania w systemach automatyki oraz szafach sterowniczych.
