Dostępny
8-portowy, 5-piny
15.0 m
Inne długości kabli są dostarczane na życzenie.
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
Dane elektryczne | Zasilanie
| Napięcie robocze DC | 24 V |
| Prąd roboczy na styk maks. | 4 A |
Instalowanie | Podłączanie
| Gwint montażowy | M12 x 1 |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP65, IP67 |
Ochrona urządzenia | Media
| Flame resistance | trudnopalne |
Dane mechaniczne | Dane materiałowe
| Materiał obudowa | Tworzywo sztuczne |
Dane mechaniczne | Dane montażowe
| Typ montażu | Schraubgewinde |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -20 °C |
| Temperatura robocza maks. | 70 °C |
| Additional condition temperature range | depending on cable quality |
Dane dotyczące kabla
General data | Cable
| Identyfikacja przewodu | 452 |
| Kolor izolacji | szary |
| Type of Certificate | cURus |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 7 wires o Wypełniacz rdzeniowy twisted |
| Amount stranding (type 2) | 1 |
| Stranding (type 2) | 12 wires przeciwbieżne twisted |
| Bandowanie | Fleece |
| Filler | tak |
| wire arrangement | szaro-różowe, brązowo-zielony, żółty, zielono-biały, zielony, czerwono-niebieskie, biały, (brązowo-szary, czarny, szaro-biały, czerwony, brązowo-żółty, rosa, żółto-biały, szary, niebieski, , zielono-żółte, fioletowy) |
Mechanical data | Cable
| Cable weigth | 231 g/m |
| Materiał płaszcz | PUR |
| Twardość krawędzi osłona | 94 ± 5 Shore A |
| Bez składników (płaszcz) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy |
| Outer-diameter (jacket) | 11,5 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | TPE-E |
| Amount wires | 16 |
| Outer diameter insulation | 1,6 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 55 ± 5 Shore D |
| Ingredient freeness wire insulation | bezołowiowe, Wolne od FCKW, bezhalogenowy, bezsilikonowe, Wolne od LABS |
| Amount strands (wire) | 64 |
| Diameter of single wires | 0,1 mm |
| Conductor crosssection (wire) | 0,5 mm² |
| Material conductor wire | Skrętka miedziana, goła |
| Conductor type (wire) | Klasa skrętki 6 |
| Material wire insulation (Data) | TPE-E |
| Outer diameter wire insulation (Data) | 2,1 mm |
| Tolerance outer diameter wire insulation (data) | ± 5 % |
| Shore hardness wire insulation (Data) | 55 ± 5 Shore D |
| Ingredient freeness wire insulation (Data) | bezołowiowe, bezhalogenowy, bezsilikonowe, Wolne od LABS |
| Amount wires (Data) | 3 |
| Amount strands wire (Data) | 128 |
| Diameter of single wires (Data) | 0,1 mm |
| Conductor crosssection wire (Data) | 1 mm² |
| Material conductor wire (Data) | Skrętka miedziana, goła |
| Wire conductor type (Data) | Klasa skrętki 6 |
Electrical data | Cable
| Max. rated voltage (conductor - conductor) | 300 V |
| Max. rated voltage (conductor - ground) | 300 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 5,9 A |
| Obciążalność prądowa min. żyły (dane) | 15 A |
| Electrical resistance line constant wire | 39 Ω/km @ 20 °C |
| Electrical resistance coating wire (Data) | 20 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 2 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 2 kV @ 60 s |
Temperature range | Cable
| Temperatura robocza min. (stała) | -40 °C |
| Temperatura robocza maks. (stała) | 90 °C |
| Temperatura robocza min. (w ruchu) | -20 °C |
| Temperatura robocza maks. (w ruchu) | 90 °C |
Resistances | Cable
| Odporność na płomień | UL 1581 § 1100 FT2 | IEC 60332-2-2 | UL 1581 § 1090 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | dobre, sprawdzić w zależności od zastosowania | DIN EN 60811-404 |
Installation | Cable
| Promień zginania (instalowanie) | x Outer diameter |
| Promień zgięcia (stały) | 8 x Outer diameter |
| Promień gięcia (w ruchu) | 10 x Outer diameter |
| Liczba cykli gięcia (C-track) | 5 Mio. @ 25 °C |
| Dystans (C-track) | 5 m @ 25 °C |
| Prędkość ruchu (C-track) | 2 m/s @ 25 °C |
Parametry zacisków
Typ przyłącza 1
| Family construction form | free cable end |
| Liczba biegunów | 19 |
Typ przyłącza 2
| Family construction form | M12 |
| Gender | female |
| Kolor uchwytu stykowego | czarny |
| Kodowanie | A |
| Liczba biegunów | 5 |
| PIN 1 | + |
| PIN 2 | NC S 2 |
| PIN 3 | - |
| PIN 4 | NO S 1 |
| PIN 5 | PE |

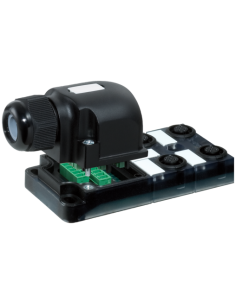

Moduł pasywny Exact12 8xM12 5-polowy - profesjonalna dystrybucja sygnałów
Moduł pasywny Exact12 to wysokiej jakości komponent automatyki, który pozwala na efektywną i bezpieczną dystrybucję sygnałów w systemach przemysłowych. Wyposażony w osiem portów M12, 5-polowych, umożliwia podłączenie wielu czujników lub urządzeń wykonawczych, integrując je w jednym punkcie systemu sterowania. Długość kabla wynosi 15 metrów, istnieje jednak możliwość zamówienia innych długości na życzenie, co pozwala na dopasowanie do indywidualnych potrzeb aplikacji.
Zastosowanie modułu pasywnego Exact12 w automatyce przemysłowej
Moduł rozdzielczy Exact12 jest idealny do zastosowań w takich branżach jak automatyka przemysłowa, budowa maszyn, linie produkcyjne, maszyny pakujące czy robotyka. Jego zastosowanie pozwala na:
- Usprawnienie okablowania maszyn poprzez eliminację dużej liczby pojedynczych przewodów sygnałowych
- Szybkie i niezawodne podłączanie czujników, siłowników oraz elementów wykonawczych
- Łatwą konserwację i serwisowanie okablowania dzięki czytelnemu oznaczeniu portów
- Wysoką odporność na warunki panujące w środowisku produkcyjnym dzięki obudowie z tworzywa sztucznego o wysokiej odporności chemicznej i na oleje
- Bezpieczne połączenia, które spełniają wymogi przemysłowych norm bezpieczeństwa oraz odporności IP65 / IP67
Budowa i zalety pasywnego modułu Exact12 (8xM12, 5-polowy)
Obudowa modułu została wykonana z trwałego tworzywa sztucznego, charakteryzującego się doskonałą odpornością chemiczną oraz na działanie olejów. To rozwiązanie zapewnia długą żywotność i bezproblemową pracę w wymagających warunkach przemysłowych. Porty M12 pozwalają na szybkie, pewne i standaryzowane podłączenie sygnałów.
- Stopień ochrony IP65 i IP67 – umożliwia montaż w miejscach o dużym zapyleniu lub narażeniu na kontakt z wodą
- Odporność na działanie trudnopalnych i agresywnych mediów
- Możliwość montażu na śrubę (Schraubgewinde), co gwarantuje stabilność na maszynie lub panelu montażowym
Moduł może pracować w szerokim zakresie temperatur (-20°C do 70°C), co pozwala na jego zastosowanie w różnych środowiskach pracy.
Typowa integracja i złącza stosowane w modułach M12 Exact12
Każdy z portów M12 obsługuje 5 pinów, dzięki czemu możliwy jest przesył dwóch sygnałów binarnych na jedno złącze. Zarówno podłączenie zasilania (24 V DC), jak i sygnałów, jest zgodne ze standardem przemysłowym. Przewody mają wysokiej jakości izolację PUR, która gwarantuje wytrzymałość na zginanie, odporność na ścieranie oraz wpływ olejów przemysłowych.
- Kolorowe oznaczenia żył, ułatwiające poprawną instalację
- Bezhalogenowe, bezołowiowe materiały przewodów – zgodność z normami środowiskowymi
- Możliwość pracy w aplikacjach ruchomych dzięki wysokiej elastyczności kabla
Przykładowe zastosowania modułu Exact12
Typowe środowiska i urządzenia, w których pasywny moduł Exact12 znajdzie zastosowanie:
- Systemy zbierania sygnałów z czujników (np. optycznych, indukcyjnych, mechanicznych)
- Układy automatyki w maszynach przemysłowych
- Panele rozdzielcze oraz szafy sterownicze
- Instalacje w transporcie przemysłowym (linie montażowe, przenośniki)
- Automatyka budynkowa oraz systemy zarządzania energią
Moduł pasywny Exact12, 8xM12, 5-polowy o długości kabla 15 m to niezawodne rozwiązanie, które spełnia wymagania nowoczesnych linii produkcyjnych oraz zaawansowanych systemów integracji sygnałów w przemyśle.
