5-piny, z separacją potencjału
Port z tyłu
Zaciski sprężynowe
z diodą LED dla sygnałów cyfrowych PNP 24 V DC
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
Uszczelka płaska w zakresie dostaw
Dane elektryczne | Zasilanie
| Napięcie robocze DC | 24 V |
| Prąd roboczy na styk maks. | 4 A |
| Prąd sumaryczny przy 1-krotnym zasilaniu elektrycznym maks. | 8 A |
| Prąd sumaryczny przy 2-krotnym zasilaniu elektrycznym maks. | 16 A |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP65, IP67 |
Ochrona urządzenia | Media
| Flame resistance | trudnopalne |
Dane mechaniczne | Dane materiałowe
| Materiał obudowa | Tworzywo sztuczne |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -20 °C |
| Temperatura robocza maks. | 70 °C |
Parametry zacisków
Typ przyłącza 1
| Family construction form | Cap |
| Liczba biegunów | 21 |
Typ przyłącza 2
| Family construction form | M12 |
| Gender | female |
| Kolor uchwytu stykowego | czarny |
| Kodowanie | A |
| Liczba biegunów | 5 |
| PIN 1 | + |
| PIN 2 | NC S 2 |
| PIN 3 | - |
| PIN 4 | NO S 1 |
| PIN 5 | PE |

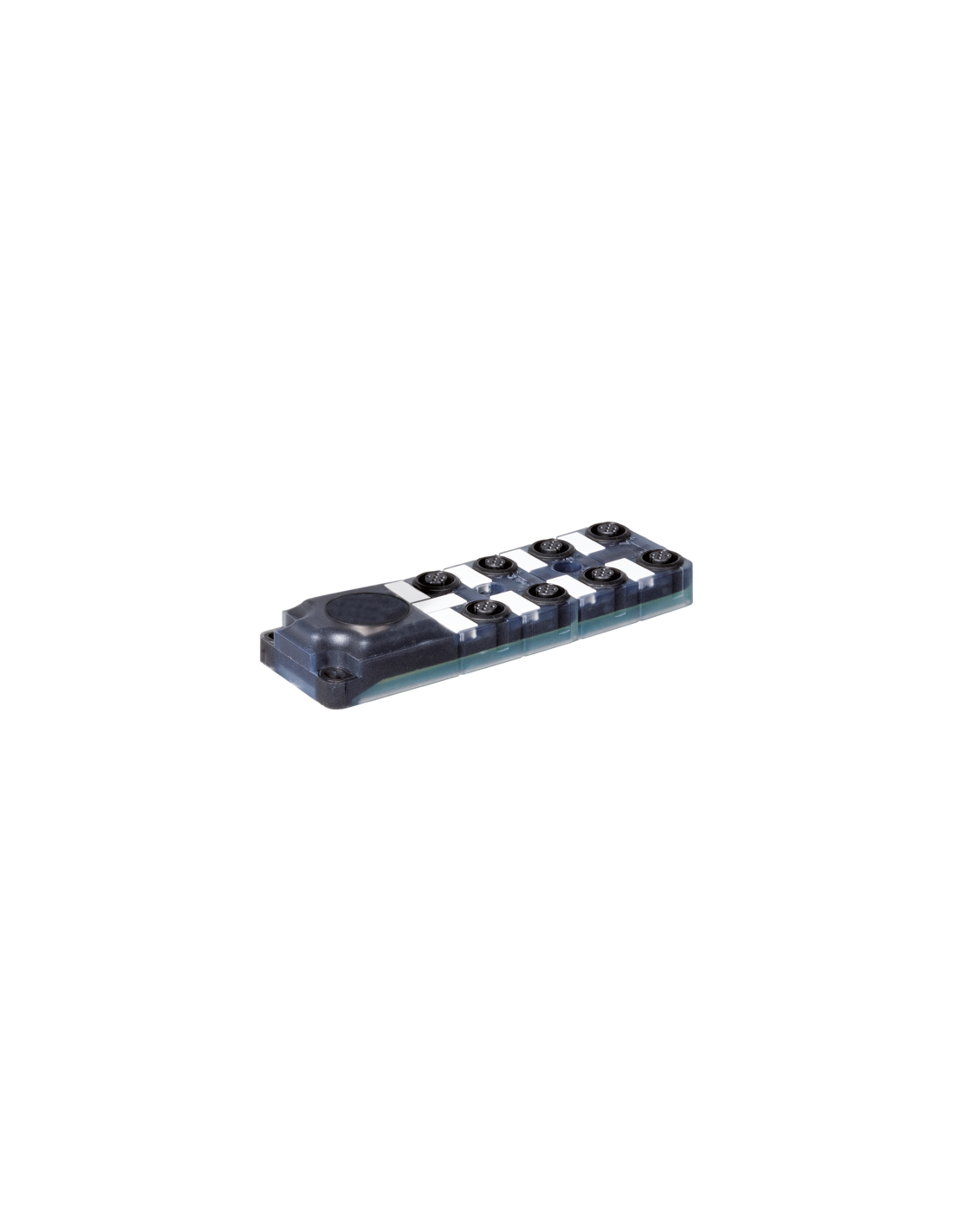

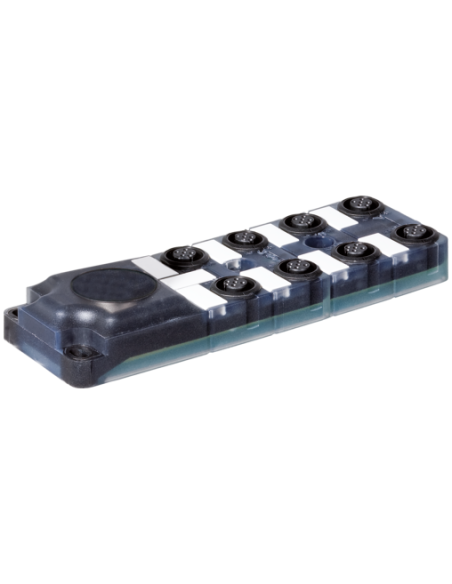

Złącze modułowe MVP12N-ER8F-MP – rozdzielacz M12 Murrelektronik
Moduł MVP12N-ER8F-MP to nowoczesny i kompaktowy rozdzielacz sygnałów M12 z separacją potencjału, zaprojektowany z myślą o pracy w wymagających warunkach przemysłowych. Produkt ten umożliwia wygodne podłączanie oraz przesył sygnałów cyfrowych w aplikacjach automatyki przemysłowej, oferując szereg praktycznych rozwiązań technicznych.
Najważniejsze cechy i zalety rozdzielacza M12 MVP12N-ER8F-MP
- 8 portów M12 z łączem 5-pinowym, umożliwiających wygodne podłączanie czujników i elementów wykonawczych.
- Separacja potencjału zapewniająca niezawodność pracy układu i ochronę sygnałów sterujących.
- Wskaźniki LED informujące o stanie każdego wyjścia cyfrowego (PNP 24 V DC).
- Łącza sprężynowe gwarantujące szybkie i trwałe połączenia przewodów.
- Stopień ochrony IP65/IP67, zapewniający odporność na pył, wilgoć oraz typowe środki czyszczące i oleje maszynowe.
- Kompaktowa i wytrzymała obudowa z tworzywa sztucznego o wysokiej odporności chemicznej.
- Możliwość pracy w szerokim zakresie temperatur: od -20°C do +70°C.
- Bezhalogenowa oraz trudnopalna konstrukcja spełniająca wysokie normy bezpieczeństwa przemysłowego.
Budowa i podłączenie modułu rozdzielacza MVP12N-ER8F-MP

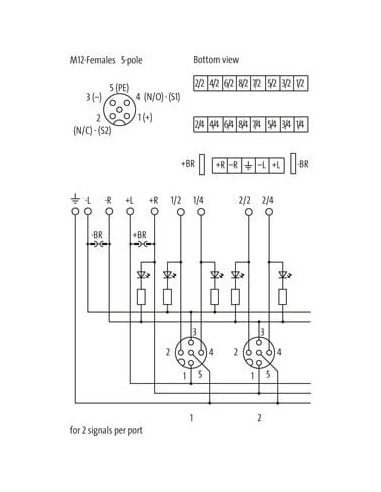

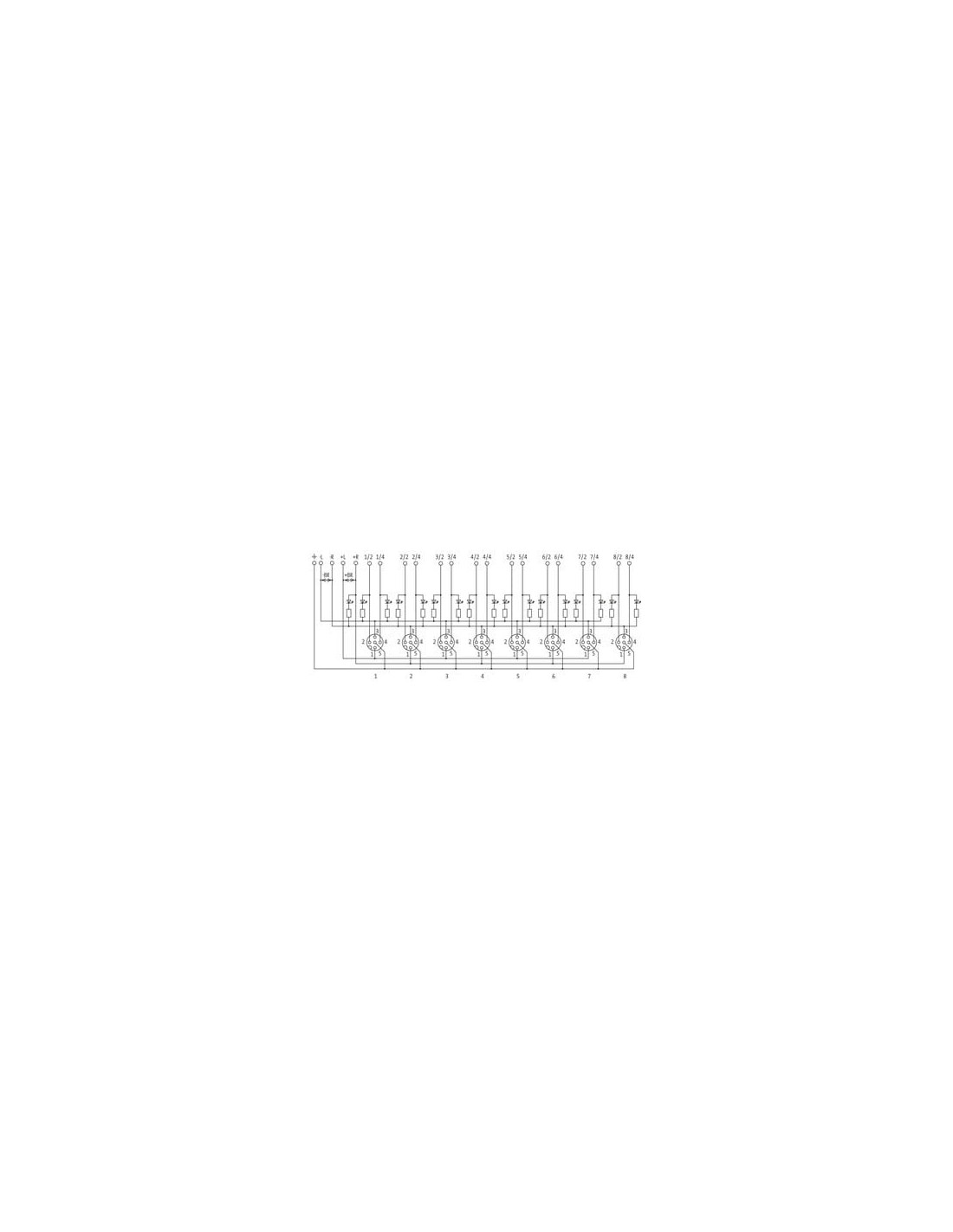

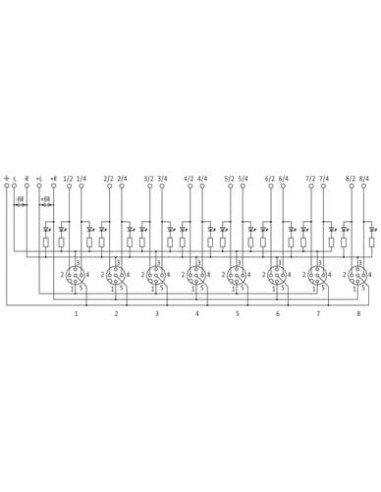

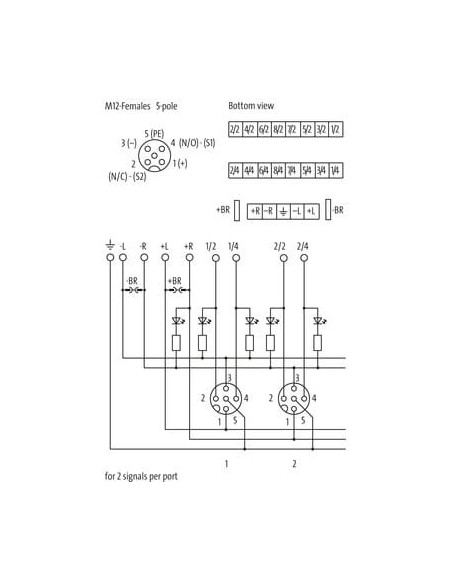

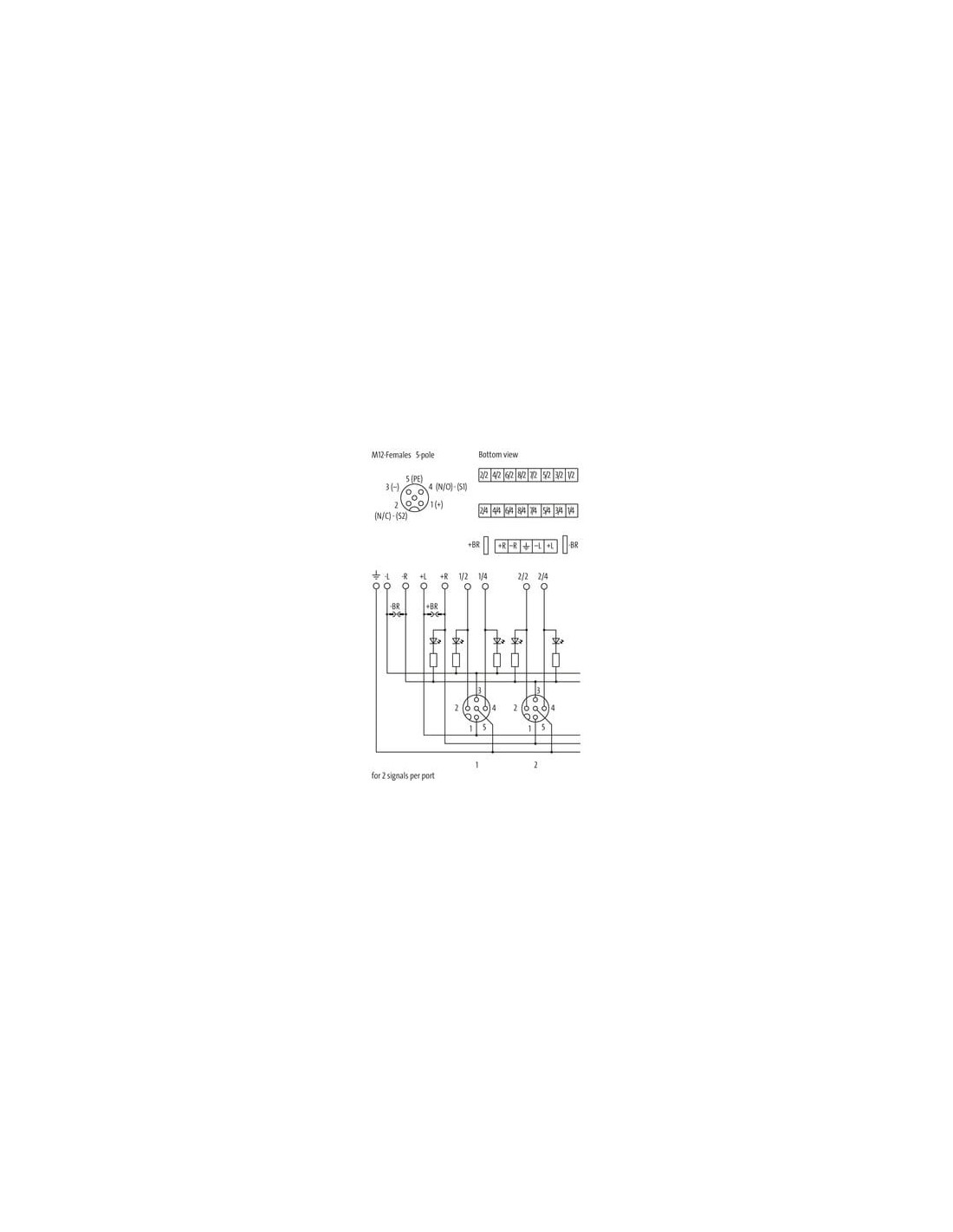

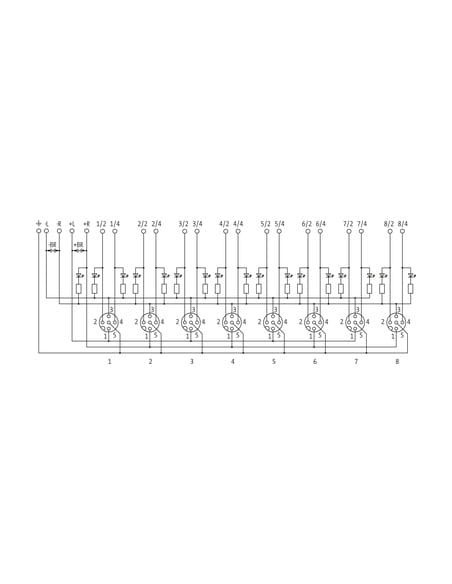

Moduł wyposażono w osiem złączy żeńskich M12, umożliwiających jednoczesny przesył dwóch sygnałów cyfrowych z separacją potencjału. Diody LED na obudowie sygnalizują poprawność działania każdego portu oraz ewentualne błędy. Zaciski sprężynowe zamontowane z tyłu pozwalają na łatwy montaż okablowania od strony rozdzielacza. Każdy port posiada 5 pinów według standardowego kodowania M12 (A-kodowanie).

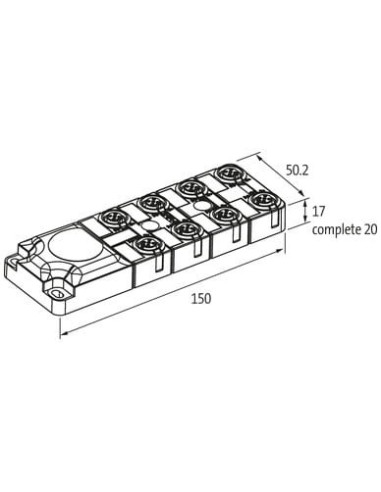

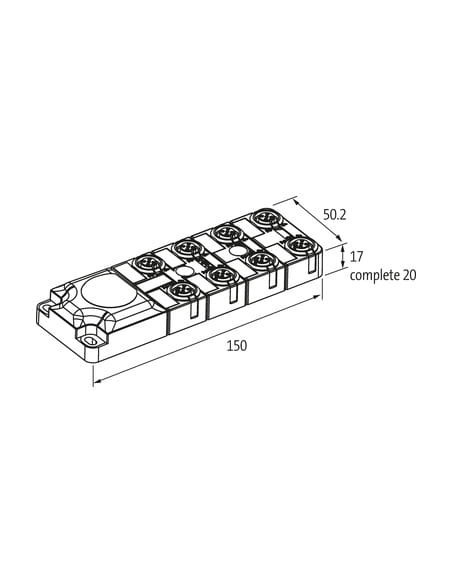

Projekt konstrukcji umożliwia błyskawiczny montaż w miejscach o ograniczonej przestrzeni, dzięki wymiarom: długość 150 mm, szerokość 50,2 mm, wysokość 20 mm. Przejrzyste oznaczenia portów oraz dokumentacja schematyczna znacząco ułatwiają proces instalacji.
Typowe zastosowania rozdzielacza sygnałów M12
- Automatyka przemysłowa: integracja czujników, krańcówek oraz elementów wykonawczych w maszynach i liniach produkcyjnych.
- Robotyka: rozdzielanie i sygnalizacja sygnałów z głowic narzędziowych robotów oraz przy stanowiskach zrobotyzowanych.
- Transport i logistyka: obsługa sygnałów z fotokomórek, czujników pozycji i siłowników na przenośnikach.
- Przemysł spożywczy i chemiczny: zastosowanie w warunkach podwyższonej wilgotności oraz przy pracy z agresywnymi mediami.
Dzięki dużej uniwersalności i wytrzymałości, moduł MVP12N-ER8F-MP stanowi doskonałe rozwiązanie dla nowoczesnych systemów automatyki, wymagających niezawodnego rozdzielania sygnałów oraz zabezpieczenia sygnałów cyfrowych w trudnych warunkach przemysłowych.
