Dostępny
4-portowy, 5-piny
Typ PNP
Wtykowe zaciski śrubowe
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
Dane elektryczne | Zasilanie
| Napięcie robocze DC | 24 V |
| Prąd roboczy na styk maks. | 4 A |
| Prąd sumaryczny maks. | 8 A |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP65, IP67 |
Ochrona urządzenia | Media
| Flame resistance | trudnopalne |
Dane mechaniczne | Dane materiałowe
| Materiał obudowa | Tworzywo sztuczne |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -20 °C |
| Temperatura robocza maks. | 70 °C |
Parametry zacisków
Typ przyłącza 1
| Family construction form | Cap |
| Liczba biegunów | 12 |
Typ przyłącza 2
| Family construction form | M12 |
| Gender | female |
| Kolor uchwytu stykowego | czarny |
| Kodowanie | A |
| Liczba biegunów | 5 |
| PIN 1 | + |
| PIN 2 | NC S 2 |
| PIN 3 | - |
| PIN 4 | NO S 1 |
| PIN 5 | PE |

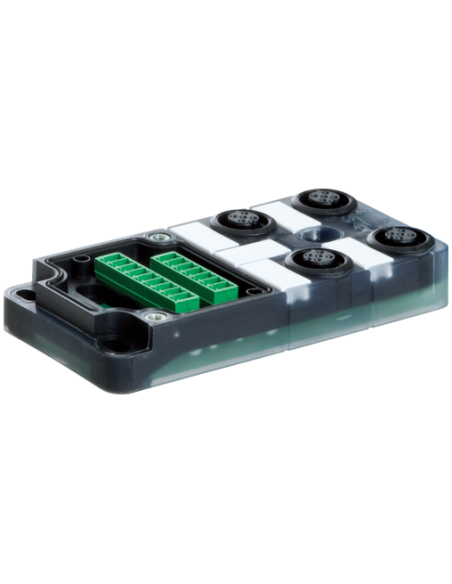

Moduł pasywny Exact12 4xM12 5-polowy – rozdzielacz sygnałów do automatyki przemysłowej
Moduł pasywny Exact12 to wysokiej jakości element przeznaczony do niezawodnej dystrybucji sygnałów w systemach automatyki przemysłowej. Wersja 4-portowa wyposażona w złącza M12, 5-polowe pozwala w prosty sposób rozdzielać sygnały i doprowadzać zasilanie, co znacząco optymalizuje okablowanie maszyn oraz linii produkcyjnych.
Zastosowanie i możliwości instalacyjne modułu Exact12

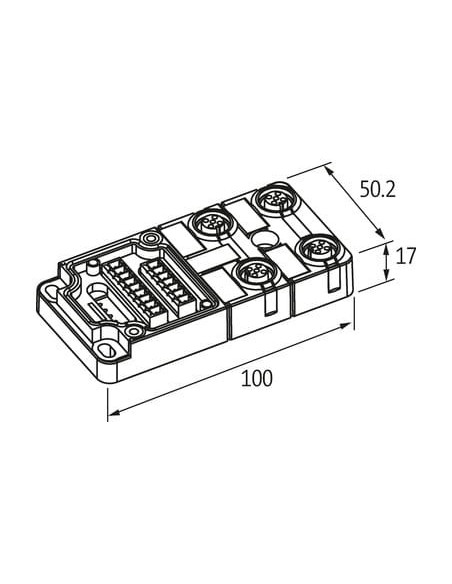

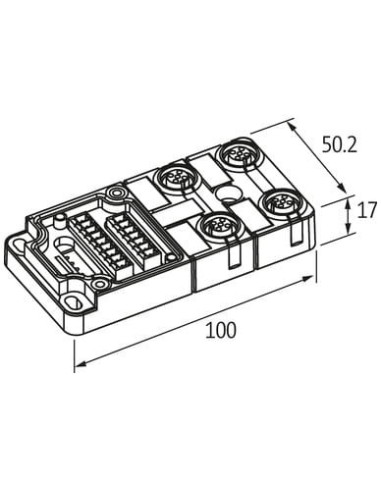

Moduł Exact12 doskonale sprawdza się wszędzie tam, gdzie wymagany jest wysoki stopień ochrony IP65 oraz IP67, a także odporność na czynniki chemiczne i oleje. Dzięki kompaktowym wymiarom (długość 100 mm, szerokość 50,2 mm, wysokość 17 mm) może być montowany nawet w ograniczonych przestrzeniach szaf sterowniczych oraz na konstrukcjach maszyn.
- Automatyzacja procesów produkcyjnych
- Rozdzielanie sygnałów w systemach czujników i siłowników
- Punkty połączeniowe w maszynach przemysłowych
- Systemy transportu i przenośników
- Gniazda serwisowe do testowania instalacji
Kluczowe zalety modułu pasywnego Exact12 4xM12 5-polowego
- Prosta instalacja – zastosowanie standardowych złączy M12 oraz wtykowych zacisków śrubowych ułatwia szybkie podłączenie i wymianę urządzenia bez konieczności używania specjalistycznych narzędzi.
- Odporność na warunki środowiskowe – obudowa wykonana z tworzywa sztucznego odpornego na chemikalia i oleje zapewnia długotrwałą pracę nawet w trudnych warunkach przemysłowych.
- Bezpieczeństwo i niezawodność – spełnia wymagania normy EN IEC 60529 (stopień ochrony IP65 / IP67), zabezpieczając układ przed pyłem i wilgocią.
- Szeroki zakres temperatury pracy – możliwość pracy w zakresie od -20°C do +70°C umożliwia uniwersalne zastosowanie w wielu aplikacjach przemysłowych.
- Jednoznaczny układ pinów – wysokiej jakości gniazda M12 z 5-pinowym kodowaniem typu A gwarantują pewne i bezproblemowe połączenie sygnałów.
- Możliwość obsługi sygnałów PNP – dedykowane do nowoczesnych instalacji sterujących czujnikami i elementami wykonawczymi.
Typowa architektura układów z modułem Exact12

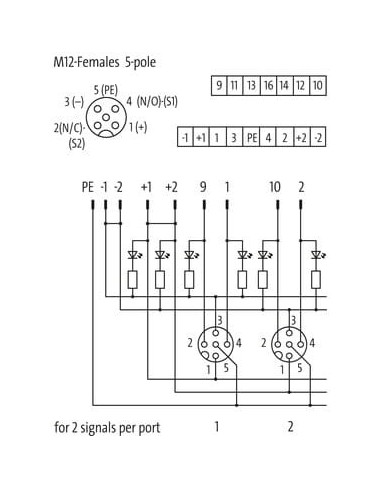

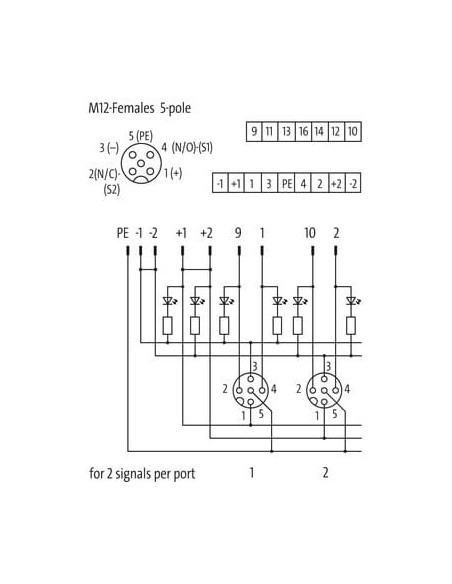

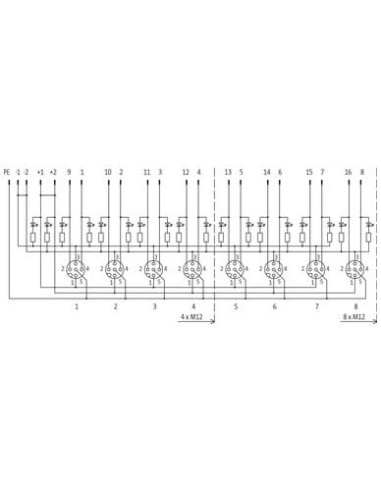

Moduł pozwala na połączenie czterech niezależnych sygnałów z czujników lub innych elementów sygnalizacyjnych za pomocą złączy M12. Dodatkowe wyprowadzenia oraz czytelny schemat połączeń umożliwiają szybką identyfikację przewodów oraz skuteczną diagnostykę instalacji.
Idealny wybór dla profesjonalnych aplikacji przemysłowych
Moduł pasywny Exact12 4xM12 5-polowy to niezawodne rozwiązanie do budowy rozgałęzień sygnałów w środowisku przemysłowym, gdzie liczy się niezawodność pracy, prostota montażu i maksymalna ochrona obwodów. Stosowanie tego typu rozdzielaczy znacznie upraszcza okablowanie, poprawia przejrzystość instalacji oraz wpływa na skrócenie czasu serwisowania linii produkcyjnych.
