Inne długości kabli są dostarczane na życzenie.
8-portowy, 5-piny
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
PUR/PVC
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
5.0 m
z diodą LED dla sygnałów cyfrowych PNP 24 V DC
Dane elektryczne | Zasilanie
| Napięcie robocze DC | 24 V |
| Napięcie robocze DC min. | 18 V |
| Napięcie robocze DC maks. | 30 V |
| Prąd roboczy na styk maks. | 4 A |
| Prąd sumaryczny maks. | 8 A |
Dane techniczne | Komunikacja przemysłowa
Instalowanie | Podłączanie
| Moment obrotowy | 0,6 Nm |
| Gwint montażowy | M12 x 1 |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP65, IP67 |
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
Ochrona urządzenia | Media
| Flame resistance | trudnopalne |
Dane mechaniczne | Dane materiałowe
Dane mechaniczne | Dane montażowe
| Wysokość | 150 mm |
| Szerokość | 50,2 mm |
| Głębokość | 17 mm |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -20 °C |
| Temperatura robocza maks. | 80 °C |
| Additional condition temperature range | depending on cable quality |
Dane dotyczące kabla
General data | Cable
| Identyfikacja przewodu | 398 |
| Rodzaj przewodu | 2 |
| Funkcja kabla | Hybrydowe, Sygnał, Power |
| Kolor izolacji | szary |
| Type of Certificate | cURus |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 7 wires o Wypełniacz rdzeniowy twisted |
| Amount stranding (type 2) | 1 |
| Stranding (type 2) | 12 wires o Sposób łączenia twisted |
| wire arrangement | biały, szaro-różowe, brązowo-zielony, żółty, zielono-biały, zielony, czerwono-niebieskie, (fioletowy, brązowo-szary, czarny, szaro-biały, czerwony, brązowo-żółty, rosa, żółto-biały, szary, niebieski, , zielono-żółte) |
Mechanical data | Cable
| Cable weigth | 165 g/m |
| Materiał płaszcz | PUR |
| Twardość krawędzi osłona | 87 ± 5 Shore A |
| Bez składników (płaszcz) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezsilikonowe |
| Outer-diameter (jacket) | 10 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Materiał płaszcza wewnętrznego | PVC |
| Kolor (płaszcz wewnętrzny) | szary |
| Material wire insulation | PVC |
| Amount wires | 16 |
| Outer diameter insulation | 1,3 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 43 ± 5 Shore D |
| Material properties wire insulation | możliwość dobrej obróbki maszynowej |
| Ingredient freeness wire insulation | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezsilikonowe |
| Amount strands (wire) | 19 |
| Diameter of single wires | 0,15 mm |
| Conductor crosssection (wire) | 0,34 mm² |
| Material conductor wire | Skrętka miedziana, goła |
| Conductor type (wire) | Klasa skrętki 5 |
| Material wire insulation (Power) | PVC |
| Outer diameter wire insulation (Power) | 1,8 mm |
| Tolerance outer diameter wire insulation (Power) | ±5 % |
| Shore hardness wire insulation (Power) | 43±5 Shore D |
| Material properties wire insulation (Power) | możliwość dobrej obróbki maszynowej |
| Ingredient freeness wire insulation (Power) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezsilikonowe |
| Liczba żył (zasilanie) | 3 |
| Amount strands wire (Power) | 42 |
| Diameter of single wires (Power) | 0,15 mm |
| Wire conductor cross section (Power) | 0,75 mm² |
| Material conductor wire (Power) | Skrętka miedziana, goła |
| Conductor type wire (Power) | Klasa skrętki 6 |
Electrical data | Cable
| Max. rated voltage (conductor - conductor) | 300 V |
| Max. rated voltage (conductor - ground) | 300 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 4 A |
| Current carrying capacity min. wire (Power) | 7,8 A |
| Electrical resistance line constant wire | 57 Ω/km @ 20 °C |
| Electrical resistance coating wire (Power) | 26 Ω/km @20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 2 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 2 kV @ 60 s |
Temperature range | Cable
| Temperatura robocza min. (stała) | -30 °C |
| Temperatura robocza maks. (stała) | 80 °C |
| Temperatura robocza min. (w ruchu) | -5 °C |
| Temperatura robocza maks. (w ruchu) | 70 °C |
Resistances | Cable
| Odporność na płomień | IEC 60332-2-2 | UL 1581 § 1090 | UL 1581 § 1100 FT2 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | dobre, sprawdzić w zależności od zastosowania | DIN EN 60811-404 |
Installation | Cable
| Promień zgięcia (stały) | 5 x Outer diameter |
| Promień gięcia (w ruchu) | 10 x Outer diameter |
| Liczba cykli gięcia (C-track) | 2 Mio. @ 25 °C |
| Dystans (C-track) | 5 m @ 25 °C |
| Prędkość ruchu (C-track) | 2 m/s @ 25 °C |
Parametry zacisków
Typ przyłącza 1
| Family construction form | free cable end |
| Kolor uchwytu stykowego | szary |
| Liczba biegunów | 19 |
Typ przyłącza 2
| Family construction form | M12 |
| Gender | female |
| Kolor uchwytu stykowego | czarny |
| Kodowanie | A |
| Liczba biegunów | 5 |
| PIN 1 | + |
| PIN 2 | NC S 2 |
| PIN 3 | - |
| PIN 4 | NO S 1 |
| PIN 5 | PE |

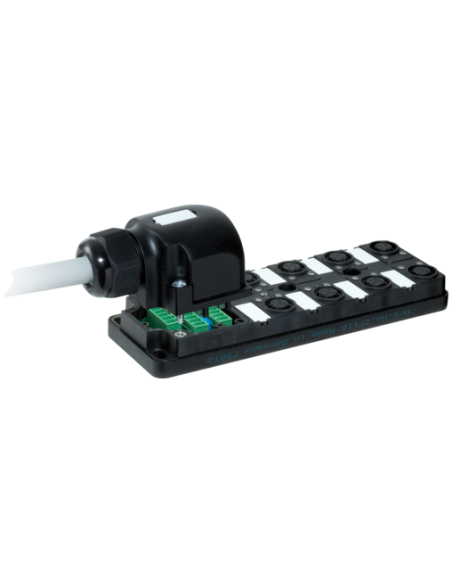

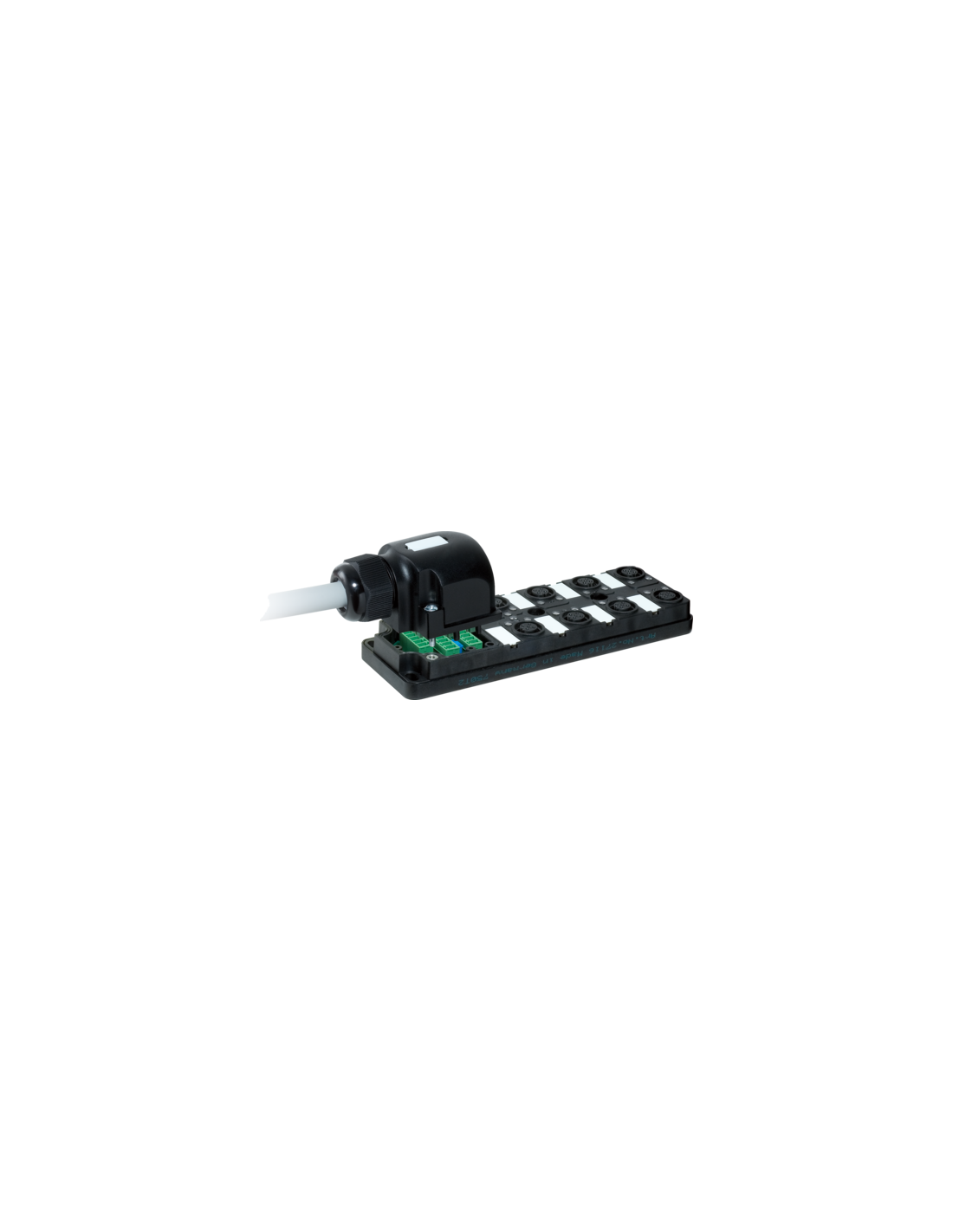

Moduł pasywny 8xM12, 5-polowy – wydajne rozwiązanie do systemów automatyki
Moduł pasywny 8xM12, 5-polowy (kod produktu: 27036) to element przeznaczony do rozbudowanych instalacji automatyki przemysłowej. Urządzenie umożliwia szybkie i wygodne połączenie nawet ośmiu sygnałów przy użyciu standardowych złączy M12, co znacząco przyspiesza oraz ułatwia proces montażu i diagnostyki systemów sterowania.
Kluczowe cechy modułu pasywnego 8xM12, 5-polowego
- 8 portów M12 – wszechstronne podłączenie urządzeń
- Wytrzymała obudowa z tworzywa PBT gwarantująca wysoką odporność chemiczną i na działanie olejów
- Stopień ochrony IP65 oraz IP67 – zapewnia bezpieczną pracę w warunkach przemysłowych, zarówno przy intensywnym zapyleniu, jak i w wilgotności
- Wbudowana dioda LED do sygnalizacji sygnałów cyfrowych PNP 24 V DC
- Kabel PUR/PVC o długości 5 m – odporny na uszkodzenia mechaniczne, płomienie oraz działanie większości substancji chemicznych i olejów występujących w przemyśle
Zastosowanie i możliwości wykorzystania modułu w automatyce przemysłowej
Moduł pasywny 8xM12, 5-polowy znajduje zastosowanie wszędzie tam, gdzie wymagane jest rozgałęzienie lub dystrybucja sygnałów ze sterowników PLC, czujników, siłowników lub innych elementów automatyki. Często wykorzystywany jest w:
- Systemach transportowych i maszynach produkcyjnych
- Liniach pakujących
- Automatycznych magazynach
- Zrobotyzowanych stanowiskach produkcyjnych
- Rozdzielniach sygnałów wejściowych i wyjściowych
Trwałość i bezpieczeństwo użytkowania
Obudowa wykonana z trwałego tworzywa PBT oraz materiały wysokiej jakości wykorzystane w kablu (PUR/PVC) zapewniają odporność na uderzenia, ścieranie, działanie olejów, substancji chemicznych, a także na promieniowanie UV. Stopień ochrony IP65/IP67 pozwala na zastosowanie modułu w trudnych warunkach przemysłowych, takich jak hale produkcyjne, magazyny czy stanowiska na zewnątrz.
Kompatybilność i łatwość instalacji – złącza M12
Zastosowane standardowe złącza M12, 5-polowe umożliwiają szybką oraz bezbłędną instalację urządzeń w układzie. Elementy oznaczone są zgodnie z normami przemysłowymi, co ułatwia integrację z istniejącymi systemami sterowania. Wbudowane diody LED przy portach pozwalają na natychmiastową diagnostykę poprawności przesyłanych sygnałów.
Dlaczego warto wybrać moduł pasywny 8xM12, 5-polowy?
- Redukcja czasochłonnych połączeń przewodowych – modularna budowa upraszcza okablowanie maszyn i urządzeń
- Wysoka niezawodność połączeń – złącza M12 zapewniają stabilne styki nawet w miejscach o dużych drganiach
- Możliwość szybkiego serwisowania – łatwa wymiana i identyfikacja uszkodzonych przewodów dzięki diodom LED
- Bezpieczeństwo użytkowania – zgodność z wymaganiami dotyczącymi ochrony przeciwporażeniowej i bezpieczeństwa instalacji elektrycznych
Moduł pasywny 8xM12, 5-polowy – praktyczne rozwiązanie do każdej aplikacji wymagającej niezawodnej dystrybucji sygnałów oraz zasilania w środowisku przemysłowym.
