Dostępny

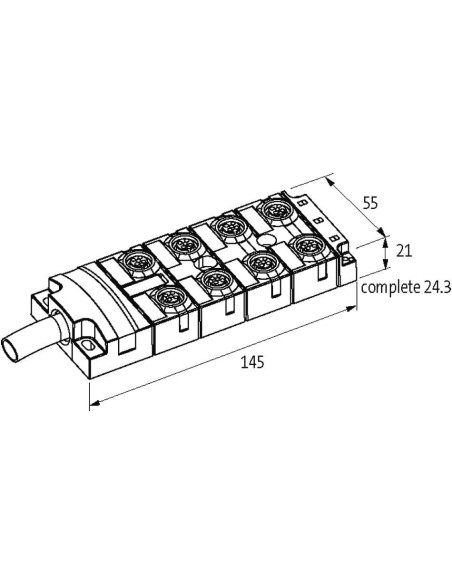

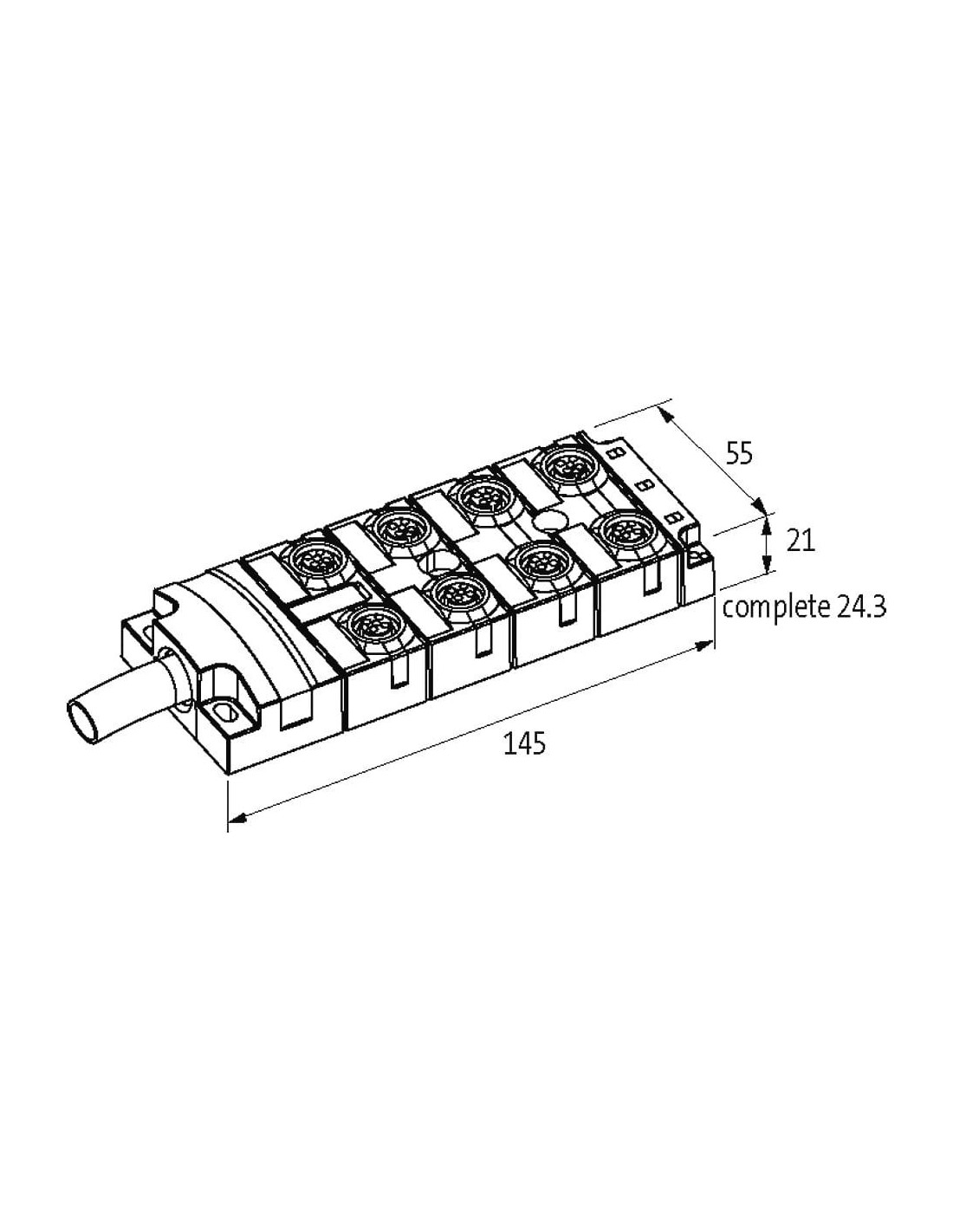

8-portowy, 5-piny
15.0 m
z diodą LED dla cyfrowych sygnałów NPN 24 V DC
Zastępuje identyczny produkt (nr art. 27563)
Inne długości kabli są dostarczane na życzenie.
Dane elektryczne | Zasilanie
| Napięcie robocze DC | 24 V |
| Prąd roboczy na styk maks. | 4 A |
Instalowanie | Podłączanie
| Gwint montażowy | M12 x 1 |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP65, IP67, IP68 |
Dane mechaniczne | Dane materiałowe
| Powłoka obudowy | Nickeled |
| Materiał obudowa | Cynkowy odlew ciśnieniowy |
Dane mechaniczne | Dane montażowe
| Typ montażu | Schraubgewinde |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 90 °C |
| Additional condition temperature range | depending on cable quality |
Dane dotyczące kabla
General data | Cable
| Identyfikacja przewodu | 452 |
| Kolor izolacji | szary |
| Type of Certificate | cURus |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 7 wires o Wypełniacz rdzeniowy twisted |
| Amount stranding (type 2) | 1 |
| Stranding (type 2) | 12 wires przeciwbieżne twisted |
| Bandowanie | Fleece |
| Filler | tak |

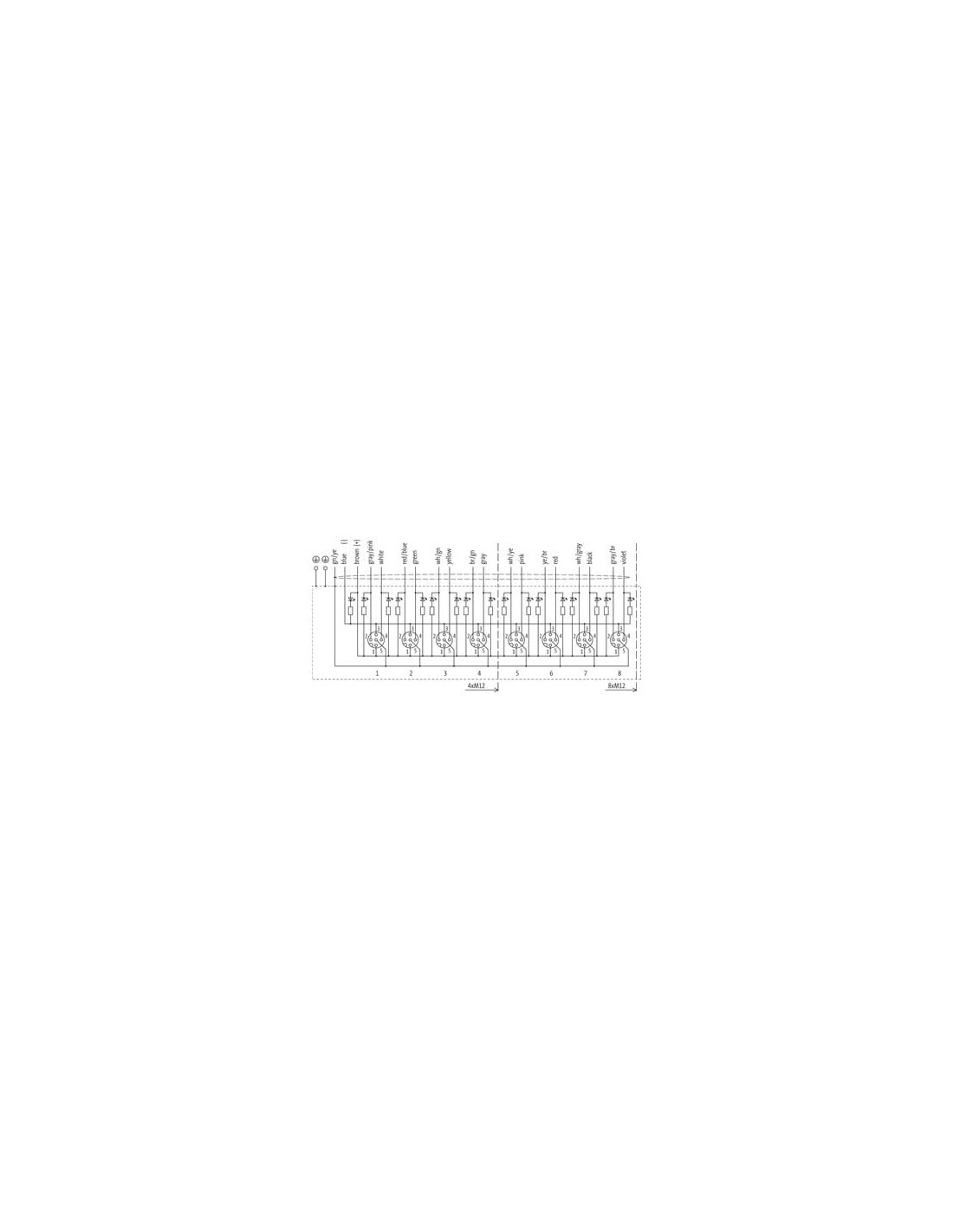

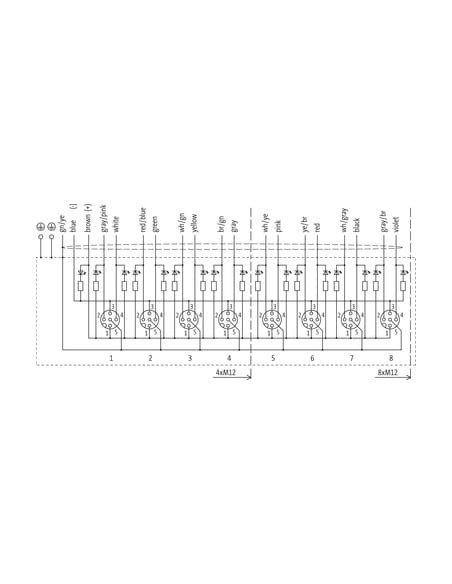

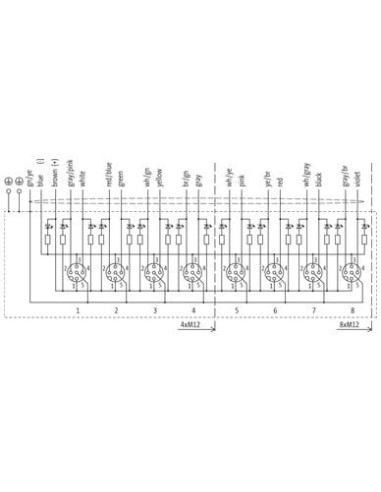

| wire arrangement | szaro-różowe, brązowo-zielony, żółty, zielono-biały, zielony, czerwono-niebieskie, biały, (brązowo-szary, czarny, szaro-biały, czerwony, brązowo-żółty, rosa, żółto-biały, szary, niebieski, , zielono-żółte, fioletowy) |
Mechanical data | Cable
| Cable weigth | 231 g/m |
| Materiał płaszcz | PUR |
| Twardość krawędzi osłona | 94 ± 5 Shore A |
| Bez składników (płaszcz) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy |
| Outer-diameter (jacket) | 11,5 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | TPE-E |
| Amount wires | 16 |
| Outer diameter insulation | 1,6 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 55 ± 5 Shore D |
| Ingredient freeness wire insulation | bezołowiowe, Wolne od FCKW, bezhalogenowy, bezsilikonowe, Wolne od LABS |
| Amount strands (wire) | 64 |
| Diameter of single wires | 0,1 mm |
| Conductor crosssection (wire) | 0,5 mm² |
| Material conductor wire | Skrętka miedziana, goła |
| Conductor type (wire) | Klasa skrętki 6 |
| Material wire insulation (Data) | TPE-E |
| Outer diameter wire insulation (Data) | 2,1 mm |
| Tolerance outer diameter wire insulation (data) | ± 5 % |
| Shore hardness wire insulation (Data) | 55 ± 5 Shore D |
| Ingredient freeness wire insulation (Data) | bezołowiowe, bezhalogenowy, bezsilikonowe, Wolne od LABS |
| Amount wires (Data) | 3 |
| Amount strands wire (Data) | 128 |
| Diameter of single wires (Data) | 0,1 mm |
| Conductor crosssection wire (Data) | 1 mm² |
| Material conductor wire (Data) | Skrętka miedziana, goła |
| Wire conductor type (Data) | Klasa skrętki 6 |
Electrical data | Cable
| Max. rated voltage (conductor - conductor) | 300 V |
| Max. rated voltage (conductor - ground) | 300 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 5,9 A |
| Obciążalność prądowa min. żyły (dane) | 15 A |
| Electrical resistance line constant wire | 39 Ω/km @ 20 °C |
| Electrical resistance coating wire (Data) | 20 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 2 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 2 kV @ 60 s |
Temperature range | Cable
| Temperatura robocza min. (stała) | -40 °C |
| Temperatura robocza maks. (stała) | 90 °C |
| Temperatura robocza min. (w ruchu) | -20 °C |
| Temperatura robocza maks. (w ruchu) | 90 °C |
Resistances | Cable
| Odporność na płomień | UL 1581 § 1100 FT2 | IEC 60332-2-2 | UL 1581 § 1090 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | dobre, sprawdzić w zależności od zastosowania | DIN EN 60811-404 |
Installation | Cable
| Promień zginania (instalowanie) | x Outer diameter |
| Promień zgięcia (stały) | 8 x Outer diameter |
| Promień gięcia (w ruchu) | 10 x Outer diameter |
| Liczba cykli gięcia (C-track) | 5 Mio. @ 25 °C |
| Dystans (C-track) | 5 m @ 25 °C |
| Prędkość ruchu (C-track) | 2 m/s @ 25 °C |
Parametry zacisków
Typ przyłącza 1
| Family construction form | free cable end |
| Liczba biegunów | 16 |
Typ przyłącza 2
| Family construction form | M12 |
| Gender | female |
| Kolor uchwytu stykowego | czarny |
| Kodowanie | A |
| Liczba biegunów | 5 |

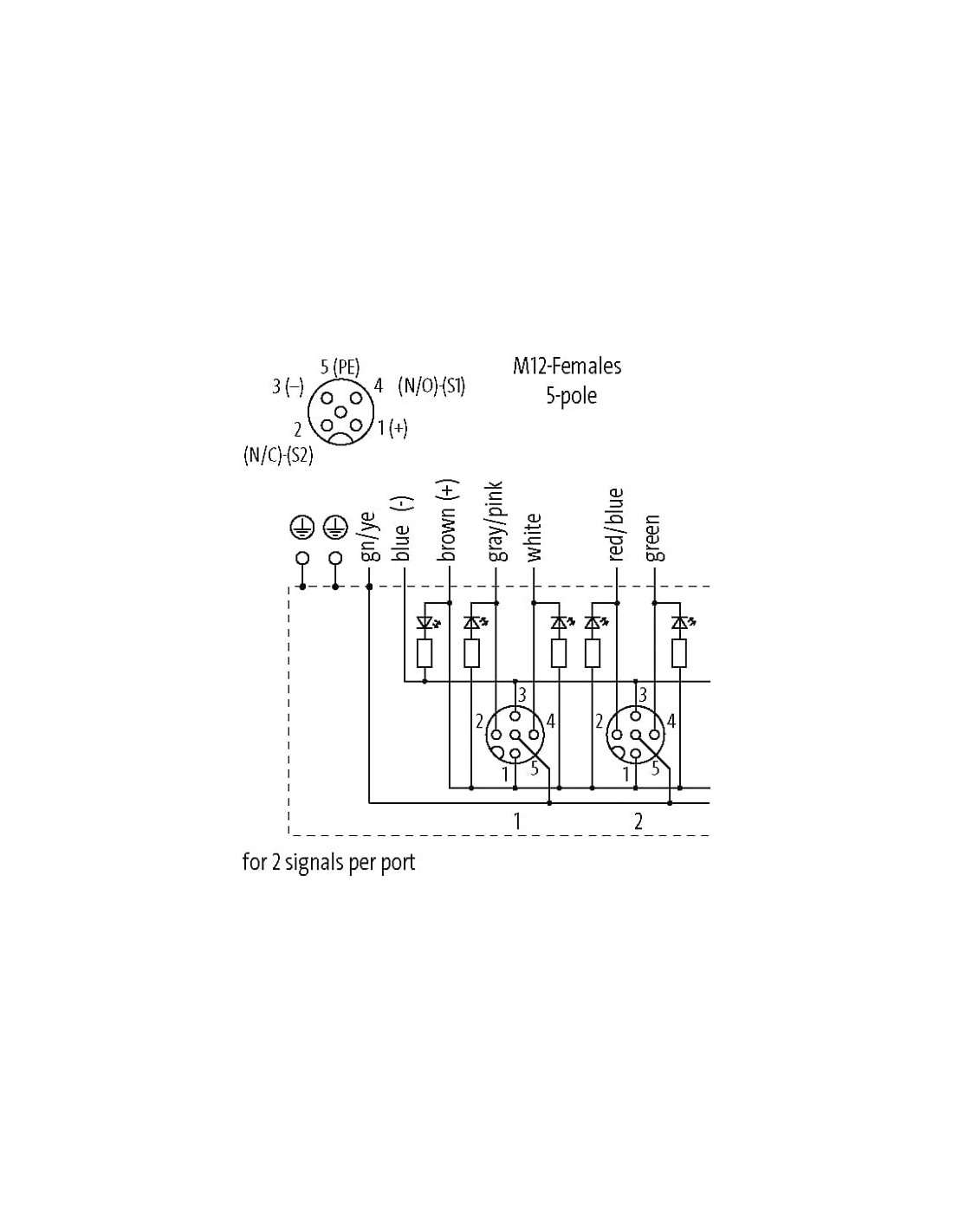

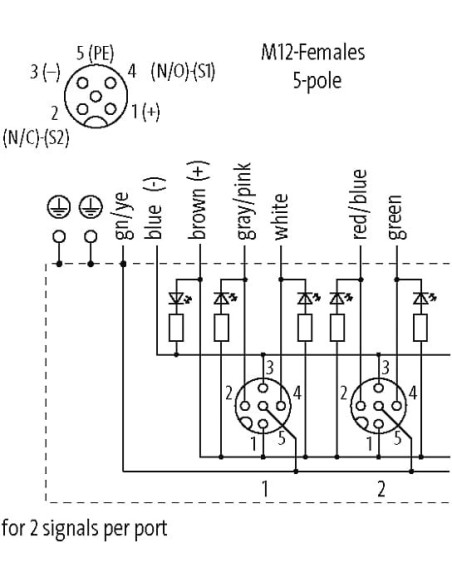

| PIN 1 | + |
| PIN 2 | NC S 2 |
| PIN 3 | - |
| PIN 4 | NO S 1 |
| PIN 5 | PE |

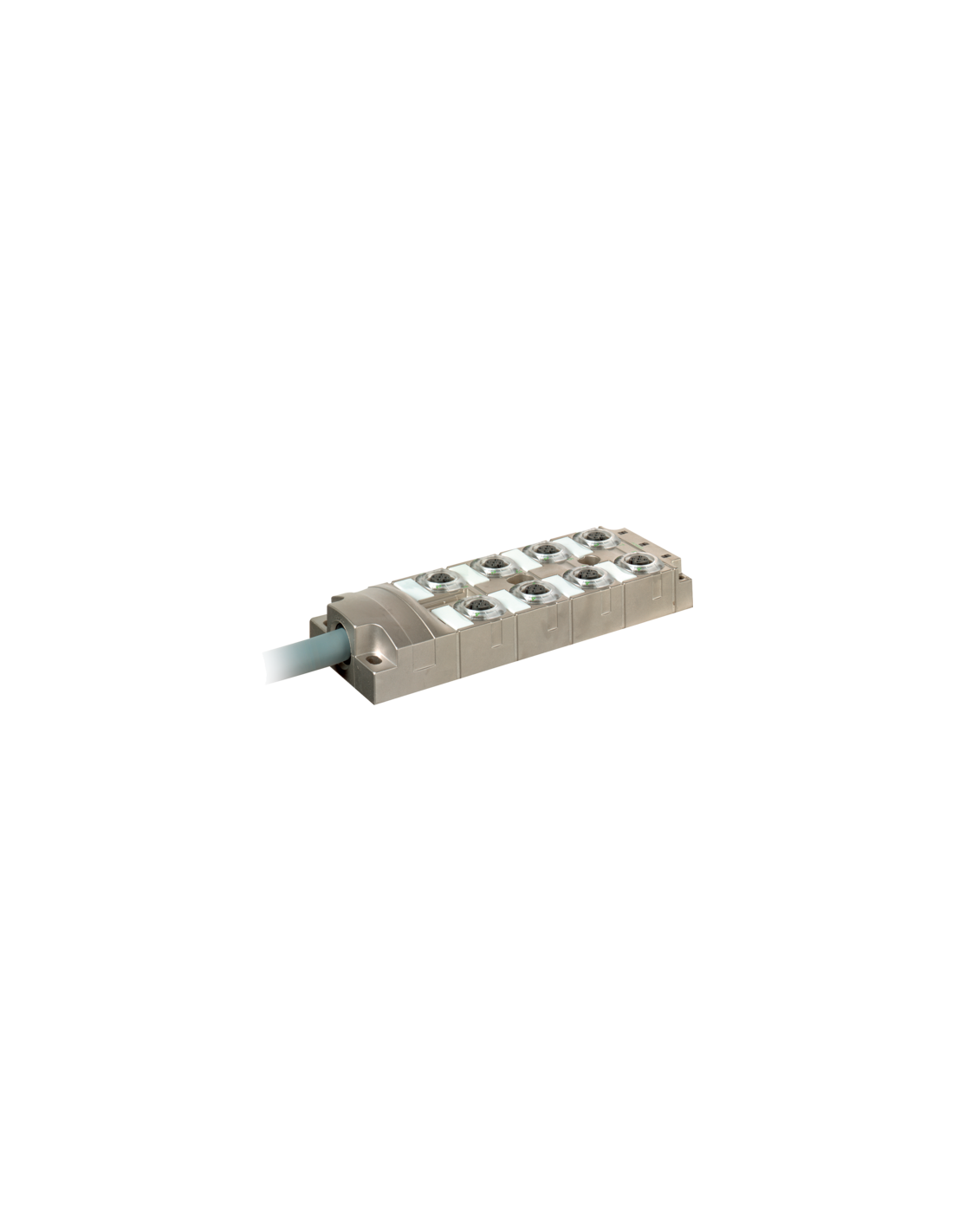

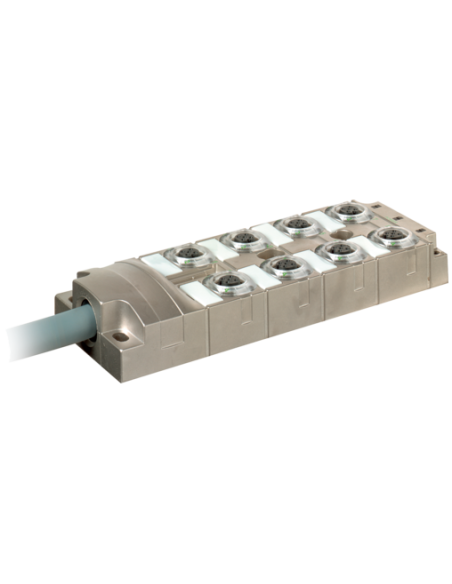

Moduł pasywny MVP metalowy 8xM12, 5-polowy, NPN – profesjonalna dystrybucja sygnałów
Moduł pasywny MVP metalowy 8xM12, 5-polowy, NPN o kodzie 8000-58511-4521500 to niezawodne rozwiązanie przeznaczone do zaawansowanych systemów automatyki przemysłowej. Urządzenie wyposażone jest w 8 portów M12, każdorazowo 5-polowych, umożliwiając skuteczne podłączanie szerokiej gamy czujników i elementów wykonawczych w obrębie jednej aplikacji.
Najważniejsze zalety modułu MVP metalowego
- Wysoka odporność mechaniczna – dzięki obudowie z niklowanego odlewu cynkowego moduł sprawdza się w trudnych warunkach przemysłowych oraz w środowiskach o wysokim narażeniu na uszkodzenia mechaniczne.
- Stopnie ochrony IP65, IP67 oraz IP68 gwarantują pełną pyłoszczelność oraz odporność na zanurzenie i mycie wodą pod ciśnieniem.
- Indywidualna sygnalizacja LED dla każdego portu informuje o stanie przesyłanego sygnału, co znacząco ułatwia diagnostykę.
- Wersja NPN umożliwia współpracę z szeroką gamą urządzeń bazujących na logice negatywnej (przyłączenie do masy).
- Przewód PUR o długości 15 metrów zapewnia dużą elastyczność podczas instalacji, nawet w rozległych systemach automatyki.
Możliwości zastosowania modułu MVP metalowego 8xM12, 5-polowego
Moduł doskonale sprawdza się w systemach rozproszonej automatyki, gdzie wymagane jest szybkie i pewne podłączenie wielu czujników lub elementów o charakterze binarnym. Jego typowe zastosowania obejmują:
- Linie produkcyjne i montażowe w zakładach przemysłowych,
- Automatyczne systemy transportowe,
- Maszyny pakujące oraz sortujące,
- Aplikacje wymagające odporności na wilgoć, środki chemiczne i pyły.
Budowa o wysokiej klasie szczelności sprawia, że moduł może być z powodzeniem wykorzystywany zarówno w halach produkcyjnych, jak i w wymagających środowiskach zewnętrznych.
Konstrukcja i montaż – elastyczność konfiguracji
Moduł został zaprojektowany z myślą o wygodzie montażu (mocowanie śrubowe M12 x 1) oraz łatwej integracji z istniejącą infrastrukturą automatyki. Kolorystyka przewodów oraz czytelna dokumentacja przyspieszają proces instalacji i eliminują ryzyko błędów połączeniowych.
Bezpieczeństwo i trwałość – parametry użytkowe
- Prąd roboczy do 4 A na każde wyjście – pozwala na zasilanie układów o większym poborze energii.
- Napięcie robocze 24 V DC – standard przemysłowy zapewniający kompatybilność z większością układów automatyki.
- Wytrzymały przewód PUR, 16-żyłowy, odporny na oleje, bezhalogenowy, bezołowiowy oraz o wysokiej odporności temperaturowej (od -40°C do +90°C).
- Odporny na płomień (zgodność m.in. z UL 1581), wodę, chemikalia i uszkodzenia mechaniczne.
Moduł pasywny MVP 8xM12, 5-polowy wyróżnia się uniwersalnością oraz spełnieniem najwyższych norm bezpieczeństwa i trwałości, co przekłada się na długotrwałą i bezawaryjną pracę w najbardziej wymagających środowiskach przemysłowych.
