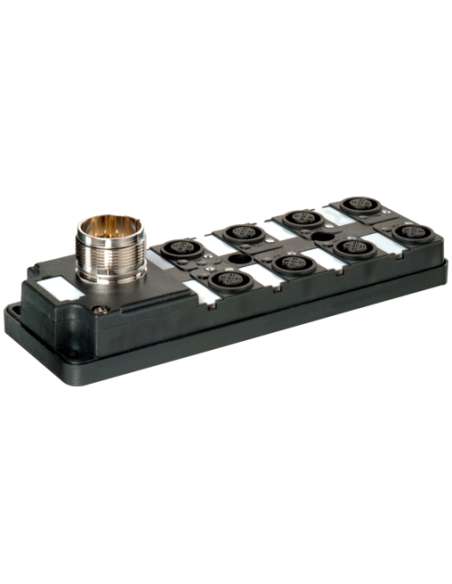

Moduł pasywny, 8xM12, 4-polowy, wyjście konektora z przodu 27765

8-portowy, 4-piny
Port M23
12 pinów zajętych
z diodą LED dla sygnałów cyfrowych PNP 24 V DC
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.

Dane elektryczne | Zasilanie

Dane techniczne | Komunikacja przemysłowa

Instalowanie | Podłączanie

Ochrona urządzenia | Elektryczna

Ochrona urządzenia | Media

Dane mechaniczne | Dane materiałowe

Dane mechaniczne | Dane montażowe

Warunki otoczenia | Klimatyczne

Parametry zacisków

Typ przyłącza 1

Moduł pasywny dystrybucji sygnałów 8xM12 4-polowy z wyjściem M23 – Kod produktu: 27765

Moduł pasywny 8xM12 (kod produktu: 27765) to wysokiej jakości komponent przeznaczony do rozdzielania i przesyłania sygnałów w instalacjach automatyki przemysłowej. Dzięki kompaktowej obudowie wykonanej z tworzywa sztucznego o podwyższonej odporności chemicznej oraz na oleje, urządzenie doskonale sprawdza się zarówno w nowych, jak i modernizowanych liniach technologicznych.

Zastosowanie modułu pasywnego M12 w automatyce przemysłowej

Moduł może być wykorzystywany w aplikacjach przemysłowych wszędzie tam, gdzie wymagane jest szybkie i niezawodne podłączenie wielu sygnałów cyfrowych. Sprawdza się w:

• Systemach sterowania maszyn i urządzeń – podłączanie czujników, siłowników oraz innych urządzeń sygnalizacyjnych.
• Liniach produkcyjnych – dystrybucja sygnałów w rozproszonej architekturze automatyki.
• Sektorze robotyki – elastyczna możliwość podłączenia licznych komponentów automatyki.
• Aplikacjach transportowych i magazynowych – szybka identyfikacja przewodów oraz bezproblemowy montaż.

Dzięki konstrukcji o stopniu ochrony IP67 moduł może być stosowany w miejscach narażonych na kontakt z wodą i pyłem, co zwiększa niezawodność i trwałość całego systemu sterującego.

Właściwości i zalety modułu pasywnego 8-portowego

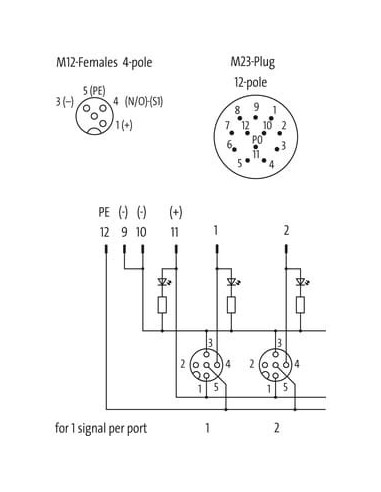

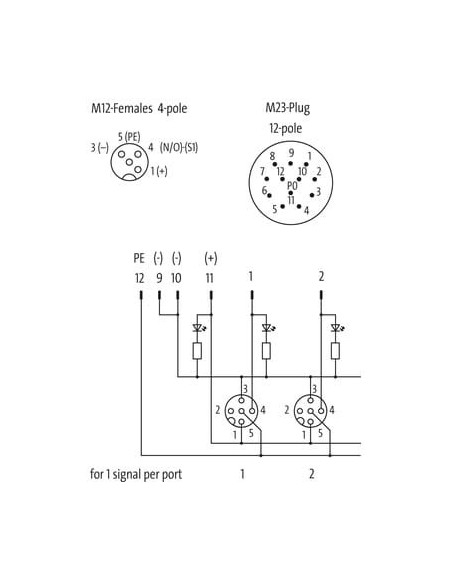

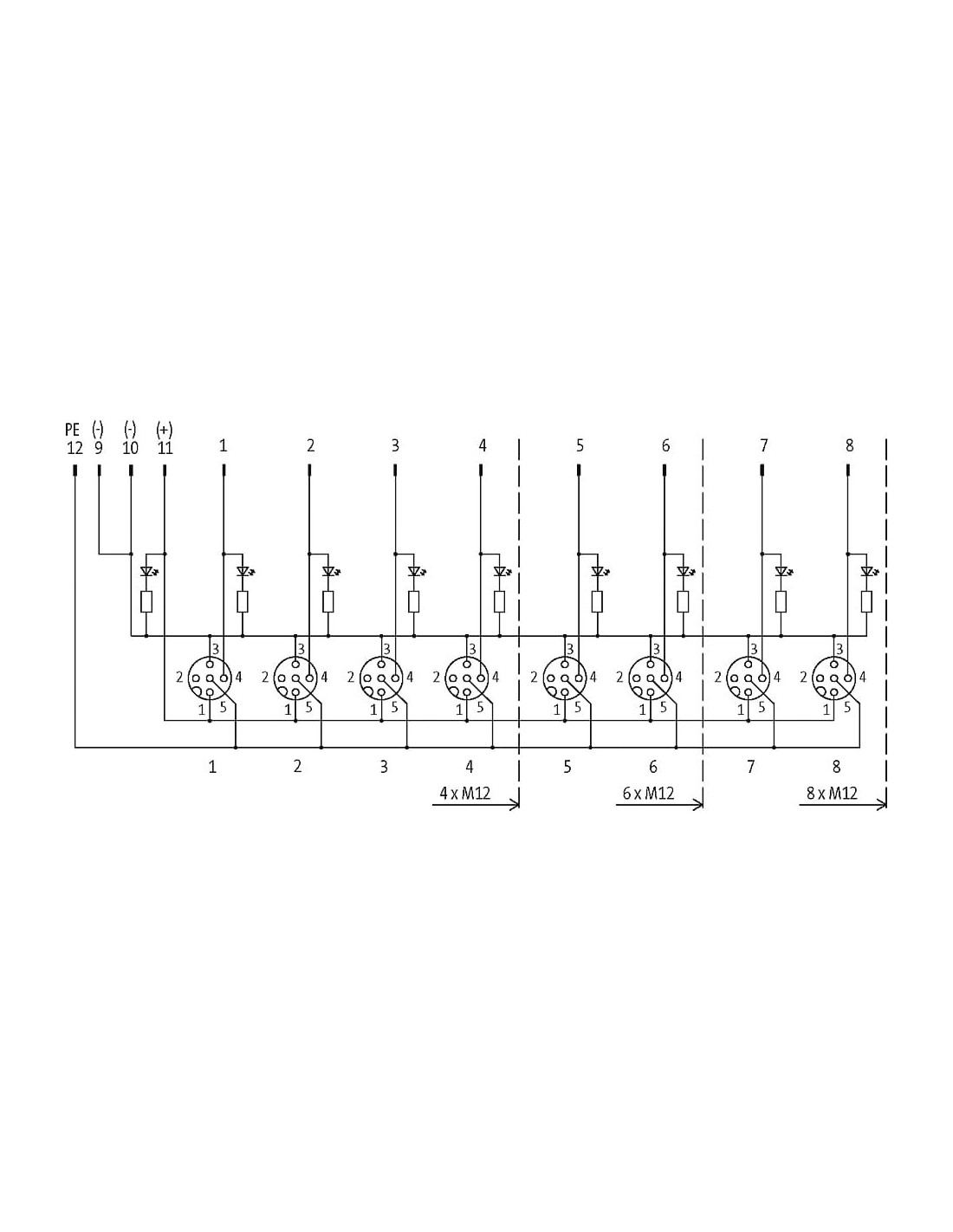

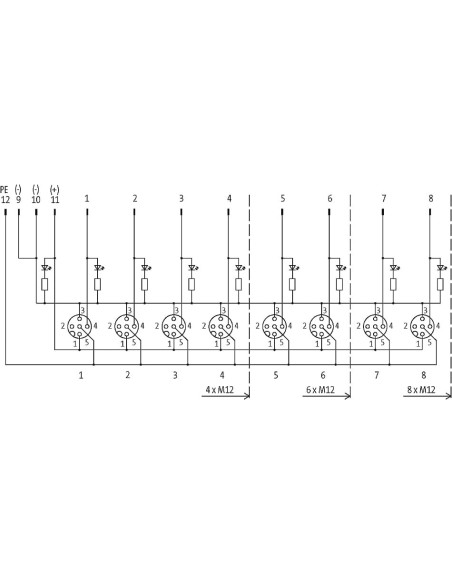

Urządzenie wyposażone jest w 8 portów M12 (4-polowych), które umożliwiają łatwy i szybki montaż elementów automatyki. Złącze główne typu M23 12-pinowe pozwala na wygodne wyprowadzenie wszystkich sygnałów do jednego kabla magistralowego.

• Wskaźniki LED dla każdego portu zapewniają łatwą diagnostykę sygnałów PNP 24 V DC.
• Trudnopalna i wytrzymała obudowa – wykonanie z wysokiej jakości tworzywa sztucznego odpornego na chemikalia i oleje.

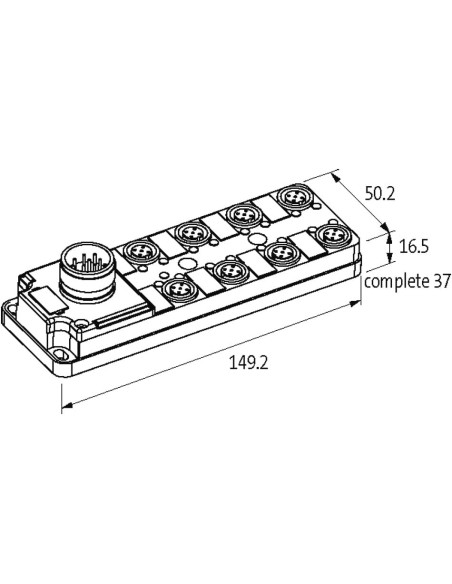

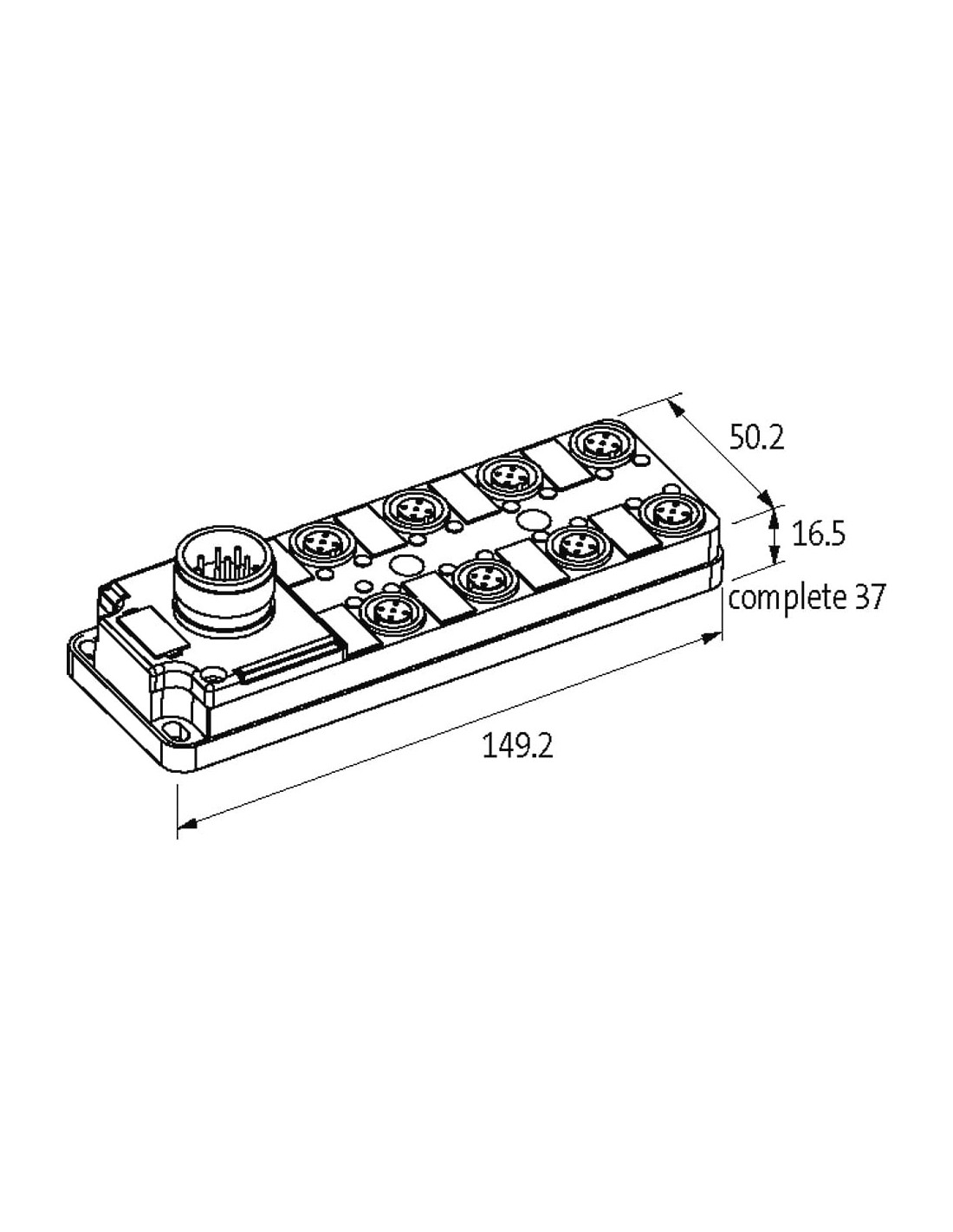

• Kompaktowe wymiary: 149,2 mm x 50,2 mm x 16,5 mm – idealne do zabudowy w rozdzielniach i maszynach o ograniczonej przestrzeni.
• Możliwość montażu śrubowego gwarantuje stabilność i bezpieczeństwo połączenia.
• Zgodność ze standardem IP67 – wysoka klasa szczelności przy prawidłowym montażu, zapewniająca ochronę przed pyłem i wodą.
• Przystosowany do pracy w szerokim zakresie temperatur od -20°C do +80°C.

Typowe zastosowania oraz korzyści użytkowania modułu 8xM12 4-polowego

Moduł pasywny 8xM12 idealnie sprawdzi się wszędzie tam, gdzie niezbędna jest wydajna i niezawodna dystrybucja sygnałów cyfrowych w trudnych warunkach przemysłowych. Umożliwia szybkie podłączenie urządzeń z sygnałami PNP, co pozwala zaoszczędzić czas podczas montażu i modernizacji systemów. Wbudowane wskaźniki LED pozwalają na natychmiastową diagnozę stanu linii sygnałowych, co znacząco upraszcza procesy serwisowe oraz podnosi niezawodność pracy maszyn.

Moduł nadaje się zarówno do nowych instalacji, jak i do rozbudowy istniejących rozwiązań, wszędzie tam, gdzie istotna jest elastyczność, skalowalność oraz prostota obsługi.
