8-portowy, 5-piny
PUR/PVC
Inne długości kabli są dostarczane na życzenie.
3.0 m
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
Dane elektryczne | Zasilanie
| Napięcie robocze DC | 24 V |
| Prąd roboczy na styk maks. | 4 A |
Instalowanie | Podłączanie
| Gwint montażowy | M12 x 1 |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP65, IP67 |
Ochrona urządzenia | Media
| Flame resistance | trudnopalne |
Dane mechaniczne | Dane materiałowe
| Materiał obudowa | Tworzywo sztuczne |
Dane mechaniczne | Dane montażowe
| Typ montażu | Schraubgewinde |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -20 °C |
| Temperatura robocza maks. | 70 °C |
| Additional condition temperature range | depending on cable quality |
Dane dotyczące kabla
General data | Cable
| Identyfikacja przewodu | 398 |
| Rodzaj przewodu | 2 |
| Funkcja kabla | Hybrydowe, Sygnał, Power |
| Kolor izolacji | szary |
| Type of Certificate | cURus |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 7 wires o Wypełniacz rdzeniowy twisted |
| Amount stranding (type 2) | 1 |
| Stranding (type 2) | 12 wires o Sposób łączenia twisted |
| wire arrangement | biały, szaro-różowe, brązowo-zielony, żółty, zielono-biały, zielony, czerwono-niebieskie, (fioletowy, brązowo-szary, czarny, szaro-biały, czerwony, brązowo-żółty, rosa, żółto-biały, szary, niebieski, , zielono-żółte) |
Mechanical data | Cable
| Cable weigth | 165 g/m |
| Materiał płaszcz | PUR |
| Twardość krawędzi osłona | 87 ± 5 Shore A |
| Bez składników (płaszcz) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezsilikonowe |
| Outer-diameter (jacket) | 10 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Materiał płaszcza wewnętrznego | PVC |
| Kolor (płaszcz wewnętrzny) | szary |
| Material wire insulation | PVC |
| Amount wires | 16 |
| Outer diameter insulation | 1,3 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 43 ± 5 Shore D |
| Material properties wire insulation | możliwość dobrej obróbki maszynowej |
| Ingredient freeness wire insulation | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezsilikonowe |
| Amount strands (wire) | 19 |
| Diameter of single wires | 0,15 mm |
| Conductor crosssection (wire) | 0,34 mm² |
| Material conductor wire | Skrętka miedziana, goła |
| Conductor type (wire) | Klasa skrętki 5 |
| Material wire insulation (Power) | PVC |
| Outer diameter wire insulation (Power) | 1,8 mm |
| Tolerance outer diameter wire insulation (Power) | ±5 % |
| Shore hardness wire insulation (Power) | 43±5 Shore D |
| Material properties wire insulation (Power) | możliwość dobrej obróbki maszynowej |
| Ingredient freeness wire insulation (Power) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezsilikonowe |
| Liczba żył (zasilanie) | 3 |
| Amount strands wire (Power) | 42 |
| Diameter of single wires (Power) | 0,15 mm |
| Wire conductor cross section (Power) | 0,75 mm² |
| Material conductor wire (Power) | Skrętka miedziana, goła |
| Conductor type wire (Power) | Klasa skrętki 6 |
Electrical data | Cable
| Max. rated voltage (conductor - conductor) | 300 V |
| Max. rated voltage (conductor - ground) | 300 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 4 A |
| Current carrying capacity min. wire (Power) | 7,8 A |
| Electrical resistance line constant wire | 57 Ω/km @ 20 °C |
| Electrical resistance coating wire (Power) | 26 Ω/km @20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 2 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 2 kV @ 60 s |
Temperature range | Cable
| Temperatura robocza min. (stała) | -30 °C |
| Temperatura robocza maks. (stała) | 80 °C |
| Temperatura robocza min. (w ruchu) | -5 °C |
| Temperatura robocza maks. (w ruchu) | 70 °C |
Resistances | Cable
| Odporność na płomień | IEC 60332-2-2 | UL 1581 § 1090 | UL 1581 § 1100 FT2 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | dobre, sprawdzić w zależności od zastosowania | DIN EN 60811-404 |
Installation | Cable
| Promień zgięcia (stały) | 5 x Outer diameter |
| Promień gięcia (w ruchu) | 10 x Outer diameter |
| Liczba cykli gięcia (C-track) | 2 Mio. @ 25 °C |
| Dystans (C-track) | 5 m @ 25 °C |
| Prędkość ruchu (C-track) | 2 m/s @ 25 °C |

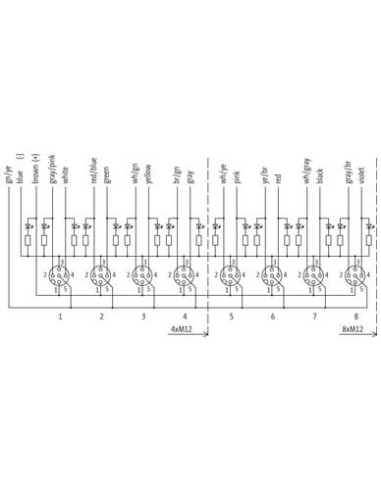

Parametry zacisków
Typ przyłącza 1
| Family construction form | free cable end |
| Liczba biegunów | 19 |
Typ przyłącza 2
| Family construction form | M12 |
| Gender | female |
| Kolor uchwytu stykowego | czarny |
| Kodowanie | A |
| Liczba biegunów | 5 |
| PIN 1 | + |
| PIN 2 | NC S 2 |
| PIN 3 | - |
| PIN 4 | NO S 1 |
| PIN 5 | PE |
Moduł pasywny Exact12 8xM12, 5-polowy – zaawansowane rozwiązanie dla automatyki przemysłowej
Moduł pasywny Exact12, 8xM12, 5-polowy (kod produktu: 8000-88510-3980300) to niezawodny komponent przeznaczony do profesjonalnych zastosowań w systemach automatyki przemysłowej, robotyce, budowie maszyn oraz infrastrukturze produkcyjnej. Zaprojektowany z myślą o bezpiecznej dystrybucji sygnałów i zasilania w wymagających warunkach przemysłowych.
Opis i zalety modułu pasywnego Exact12 do automatyki
8-portowy moduł z 5-polowymi złączami M12 umożliwia jednoczesne podłączenie wielu czujników oraz elementów wykonawczych w jednym, kompaktowym urządzeniu. Solidna obudowa wykonana z wysokiej jakości tworzywa sztucznego zapewnia dobrą odporność chemiczną na oleje oraz trudnopalność, co czyni urządzenie idealnym rozwiązaniem nawet w trudnych środowiskach przemysłowych.
Urządzenie oferuje stopień ochrony IP65 oraz IP67, co gwarantuje zabezpieczenie przed kurzem, pyłem i wilgocią w codziennej eksploatacji.
Typowe zastosowania modułu Exact12
- Automatyzacja linii produkcyjnych – bezpieczna i szybka dystrybucja sygnałów oraz zasilania do czujników i siłowników.
- Maszyny i roboty przemysłowe – podłączanie wielu urządzeń peryferyjnych do sterownika bez rozszerzeń rozdzielających przewody.
- Systemy pakowania, transportu, logistyki – łatwa rozbudowa systemów wejść-wyjść.
- Infrastruktura przemysłowa – bezproblemowe wpięcie do istniejącej instalacji dzięki popularnym złączom M12.
Możliwości techniczne i konstrukcja modułu Exact12 8xM12 5-polowego
Moduł pasywny Exact12 pozwala na wykorzystanie do ośmiu gniazd M12, przystosowanych do podłączenia czujników oraz elementów wejścia lub wyjścia. Odpowiedni do przesyłu zarówno sygnałów, jak i zasilania (hybrydowy), obsługuje napięcia robocze do 24 V DC oraz prąd do 4 A na styku.
Przewód hybrydowy (sygnał + zasilanie) posiada izolację wykonaną z materiałów o wysokiej odporności, takich jak PUR i PVC, które wykazują bardzo dobrą odporność mechaniczną i chemiczną. Dzięki zastosowaniu wielożyłowych przewodów oraz odpowiedniemu ekranowaniu, zapewniona jest trwałość oraz bezpieczeństwo użytkowania nawet w dynamicznych aplikacjach, wymagających ruchu przewodu.
Parametry instalacyjne i bezpieczeństwo stosowania Exact12
Montaż modułu odbywa się poprzez praktyczny gwint montażowy M12 x 1 oraz otwory na śruby, co umożliwia pewną i szybką instalację w skrzynkach rozdzielczych, na panelach lub bezpośrednio na maszynie. Certyfikaty cURus oraz zgodność z międzynarodowymi normami odporności mechanicznej i ogniowej pozwalają na stosowanie w kluczowych dla bezpieczeństwa i jakości produkcji aplikacjach.
Obsługiwany zakres temperatur roboczych od -20°C do +70°C dla modułu oraz od -30°C do +80°C dla przewodów umożliwia niezawodną eksploatację w środowiskach o zróżnicowanych warunkach klimatycznych.
Podsumowanie – moduł pasywny 8xM12 5-polowy Exact12
- Kompaktowa i wytrzymała konstrukcja – idealna do zastosowań przemysłowych
- Łatwy montaż oraz uniwersalne wykorzystanie dzięki popularnemu systemowi złącz M12
- Zwiększona wytrzymałość na agresywne media, oleje i wysoką temperaturę
- Bezpieczna praca dzięki wysokiemu stopniowi ochrony IP oraz certyfikatom jakości
- Przeznaczenie do systemów automatyki, budowy maszyn, robotyki oraz infrastruktury przemysłowej
Moduł pasywny Exact12, 8xM12, 5-polowy – nowoczesne rozwiązanie w dystrybucji sygnałów i zasilania, spełniające wymagania nawet najbardziej zaawansowanych aplikacji przemysłowych.
