4-portowy, 5-piny
Wtykowe zaciski śrubowe
Możliwość rozdzielenia potencjałów
z diodą LED dla sygnałów cyfrowych PNP 24 V DC
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
Dane elektryczne | Zasilanie
| Napięcie robocze DC | 24 V |
| Prąd roboczy na styk maks. | 4 A |
| Prąd sumaryczny przy 1-krotnym zasilaniu elektrycznym maks. | 8 A |
| Prąd sumaryczny przy 2-krotnym zasilaniu elektrycznym maks. | 16 A |
Dane techniczne | Komunikacja przemysłowa
| Liczba sygnałów na slot | 2 |
Dane techniczne | Instalowanie
| Przekrój przyłącza maks. | 1,5 mm² |
| Numer AWG maks. | 16 |
Instalowanie | Podłączanie
| Typ połączenia | Wtykowe zaciski śrubowe |
| Gwint montażowy | M12 x 1 |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP67 |
| Stopień ochrony, warunek dodatkowy | przykręcone, zamontowane |
Ochrona urządzenia | Media
| Flame resistance | trudnopalne |
Dane mechaniczne | Dane materiałowe
| Materiał obudowa | Tworzywo sztuczne |
Dane mechaniczne | Dane montażowe
| Typ montażu | Schraubgewinde |
| Wysokość | 100 mm |
| Szerokość | 50,2 mm |
| Głębokość | 17 mm |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -20 °C |
| Temperatura robocza maks. | 80 °C |
Parametry zacisków
Typ przyłącza 1
| Family construction form | Cap |
| Liczba biegunów | 21 |
Typ przyłącza 2
| Family construction form | M12 |
| Gender | female |
| Kolor uchwytu stykowego | czarny |
| Kodowanie | A |
| Liczba biegunów | 5 |
| PIN 1 | 24 V DC |
| PIN 2 | S 2 |
| PIN 3 | 0 V |
| PIN 4 | S 1 |
| PIN 5 | PE |

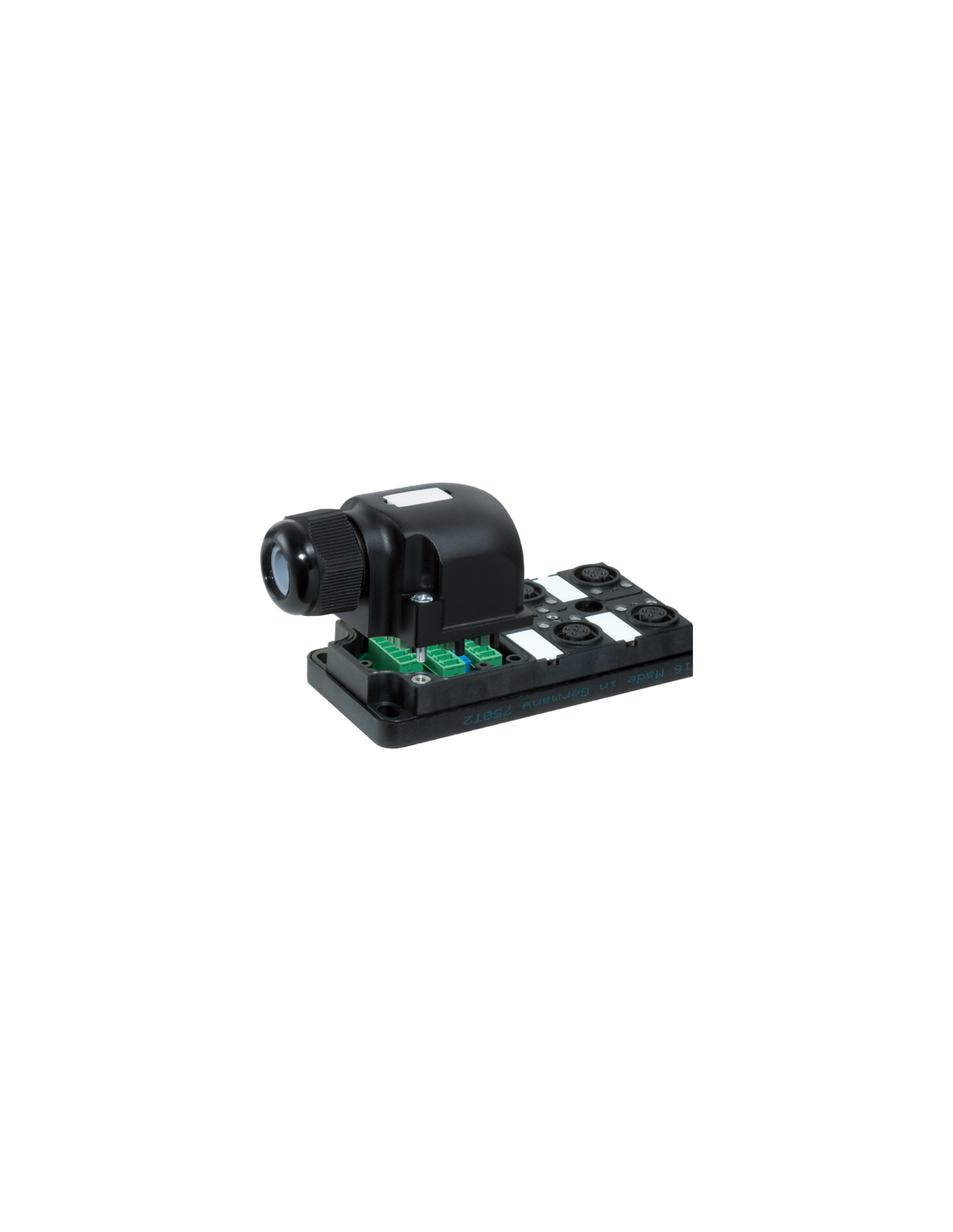

Moduł pasywny 4xM12 5-polowy – profesjonalne rozwiązanie do systemów automatyki
Moduł pasywny 4xM12 5-polowy o kodzie produktu 27773 to wszechstronny element wyposażenia szaf sterowniczych oraz instalacji przemysłowych. Urządzenie umożliwia łatwą rozdzielczość i organizację sygnałów cyfrowych w automatyce, robotyce przemysłowej czy produkcji maszyn. Doskonale sprawdzi się jako hub sygnałowy, gwarantujący przejrzystość, bezpieczeństwo i łatwą diagnostykę sygnałów za pomocą diod LED.
Najważniejsze zalety modułu pasywnego 4xM12 5-polowego
- Łatwy i szybki montaż dzięki zastosowaniu wtykowych zacisków śrubowych.
- Cztery porty M12 z pięcioma stykami każdy, umożliwiające podłączenie aż ośmiu niezależnych sygnałów.
- Diody LED sygnalizujące obecność sygnału cyfrowego PNP 24 V DC, pozwalają na szybkie wykrywanie usterek oraz diagnostykę bez użycia dodatkowych narzędzi.
- Odporność chemiczna i mechaniczna obudowy z wysokiej jakości tworzywa sztucznego, chroni urządzenie przed negatywnym wpływem czynników zewnętrznych w trudnych warunkach przemysłowych.
- Możliwość rozdzielenia potencjałów za pomocą wewnętrznych mostków (+bridge, -bridge), elastyczne dopasowanie do wymagań aplikacji.
- Wysoki stopień ochrony IP67 gwarantuje niezawodność nawet w przypadku zapylenia czy krótkotrwałego zalania wodą podczas eksploatacji w halach produkcyjnych.
Możliwości zastosowania modułu pasywnego M12
Moduł jest przeznaczony do profesjonalnych rozwiązań automatyki przemysłowej i sprawdzi się jako punkt zbiorczy sygnałów w:
- Liniach produkcyjnych
- Maszynach CNC
- Robotach przemysłowych
- Systemach transportu wewnętrznego
- Przemysłowych systemach bezpieczeństwa
- Automatyce budynkowej
Najważniejsze cechy techniczne – moduł pasywny 4xM12 5-polowy

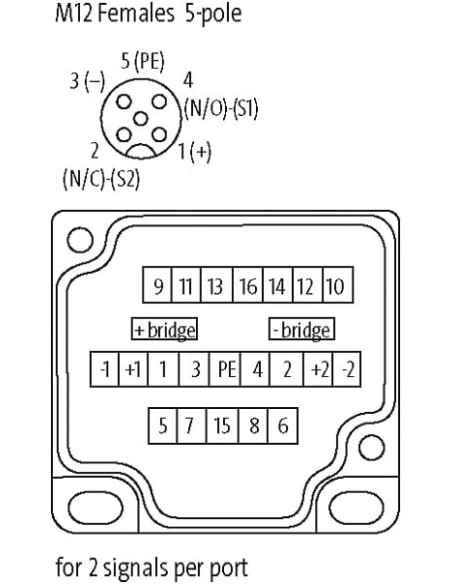

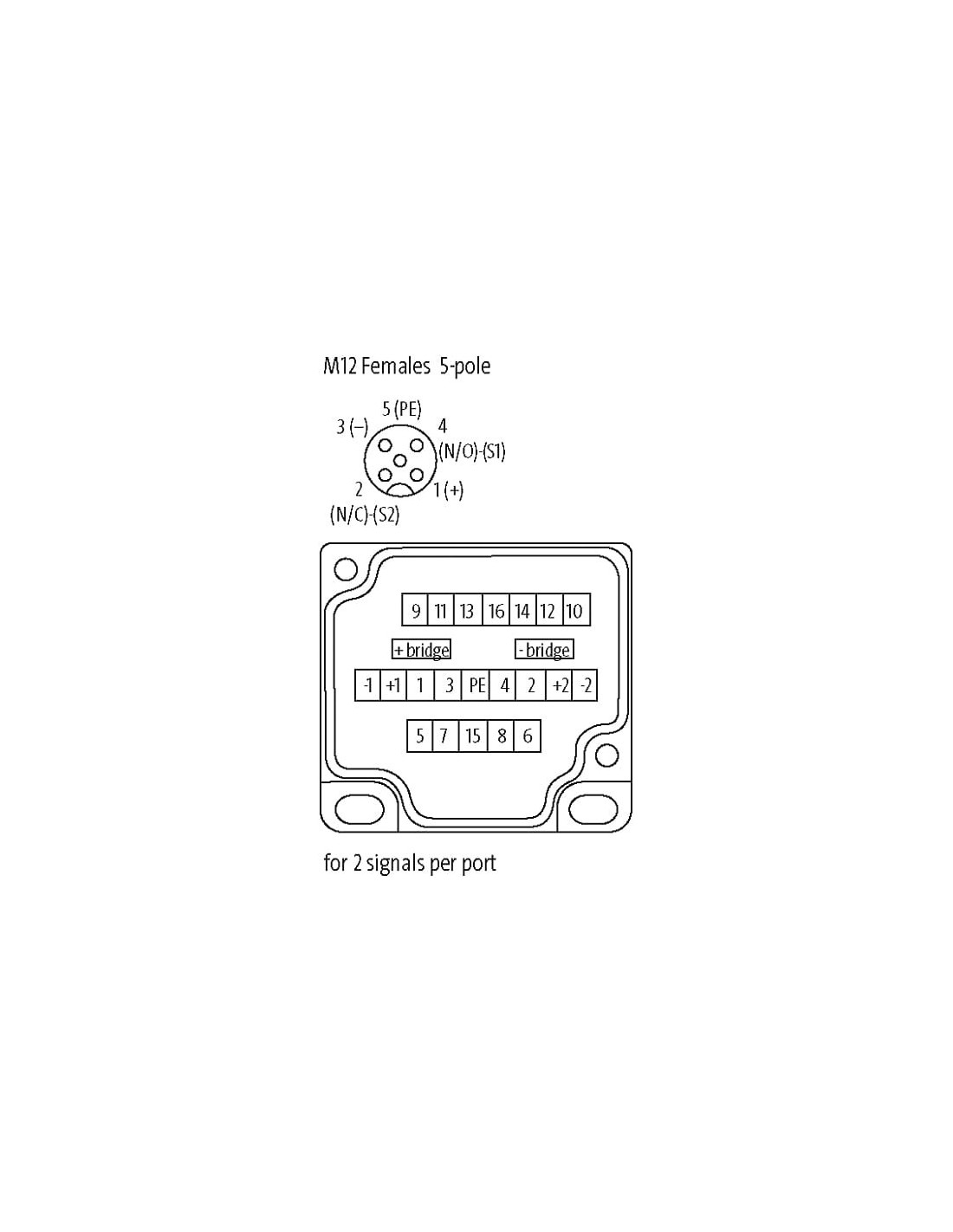

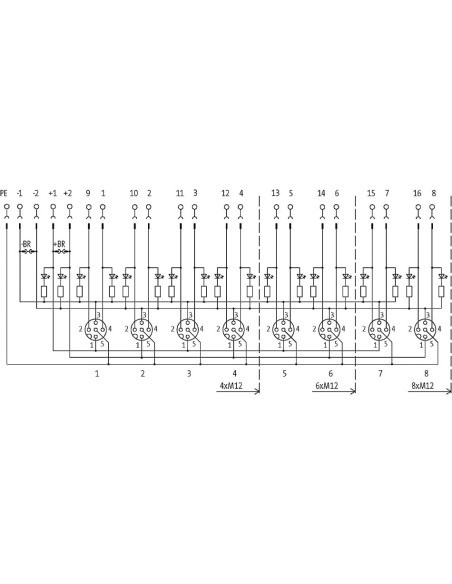

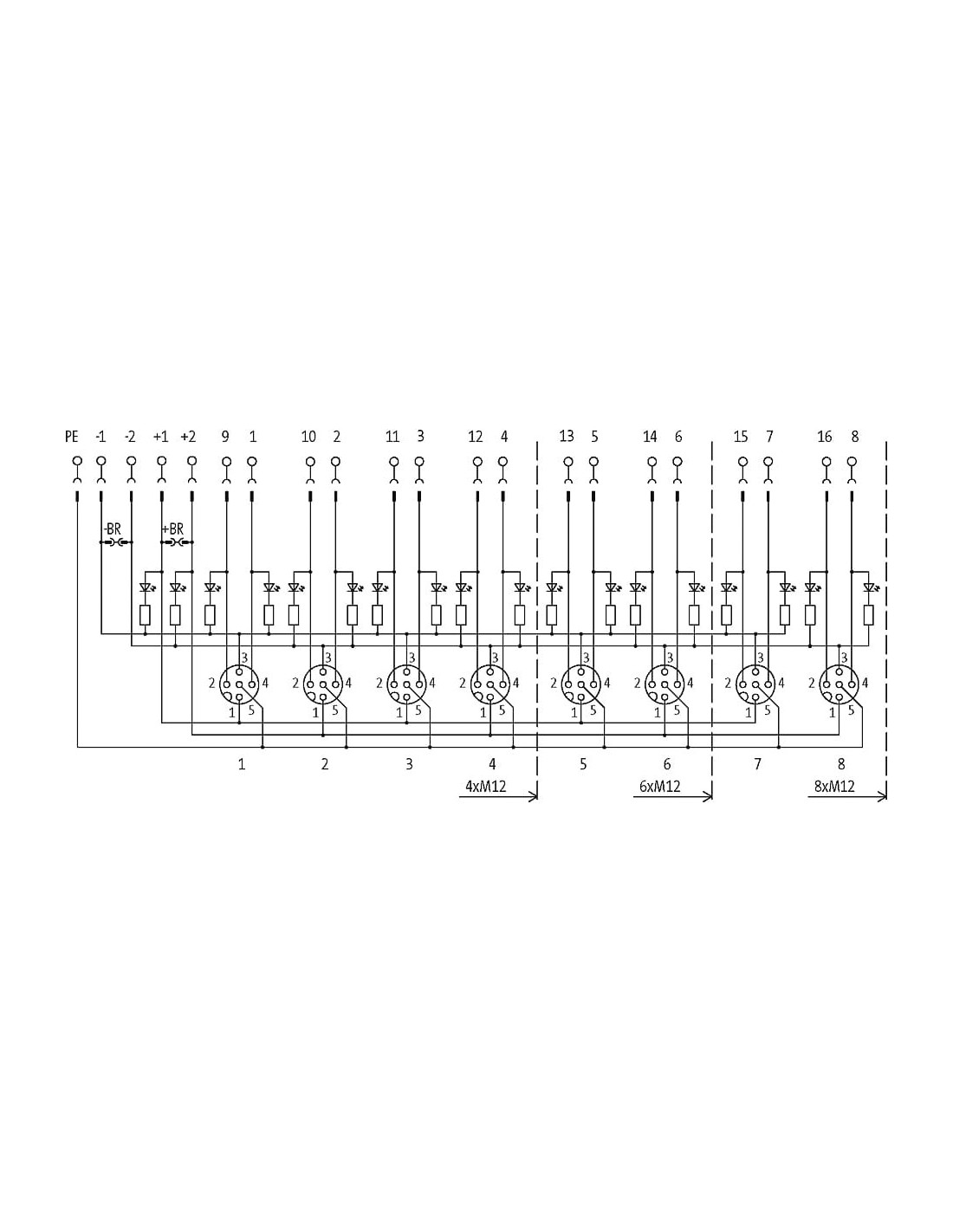

Cztery porty M12 umożliwiają jednoczesne podłączenie kilku urządzeń peryferyjnych. Każdy port M12 posiada 5 pinów, z konfigurowalnym połączeniem: 24 V DC, 0 V, PE, S1, S2.
Wytrzymała konstrukcja: Obudowa z wysokiej jakości tworzywa zapewnia bezpieczeństwo oraz trwałość nawet w środowiskach o zwiększonej obecności olejów czy substancji chemicznych.
Zakres temperatury roboczej od -20°C do +80°C pozwala na zastosowanie urządzenia w wymagających warunkach.
Maksymalny przekrój przewodu do 1,5 mm² oraz numeracja AWG do 16 gwarantują kompatybilność z szeroką gamą przewodów stosowanych w przemyśle.
Budowa i wygoda instalacji

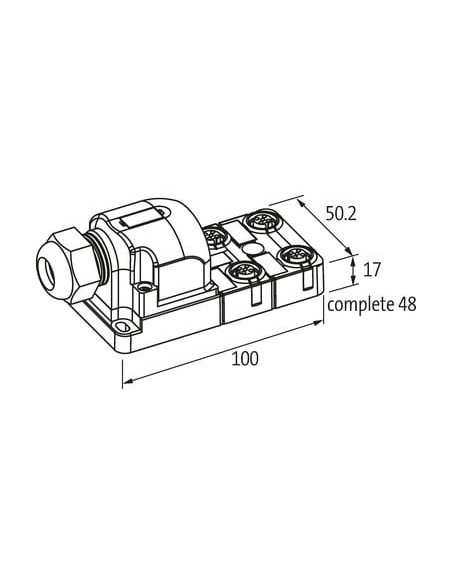

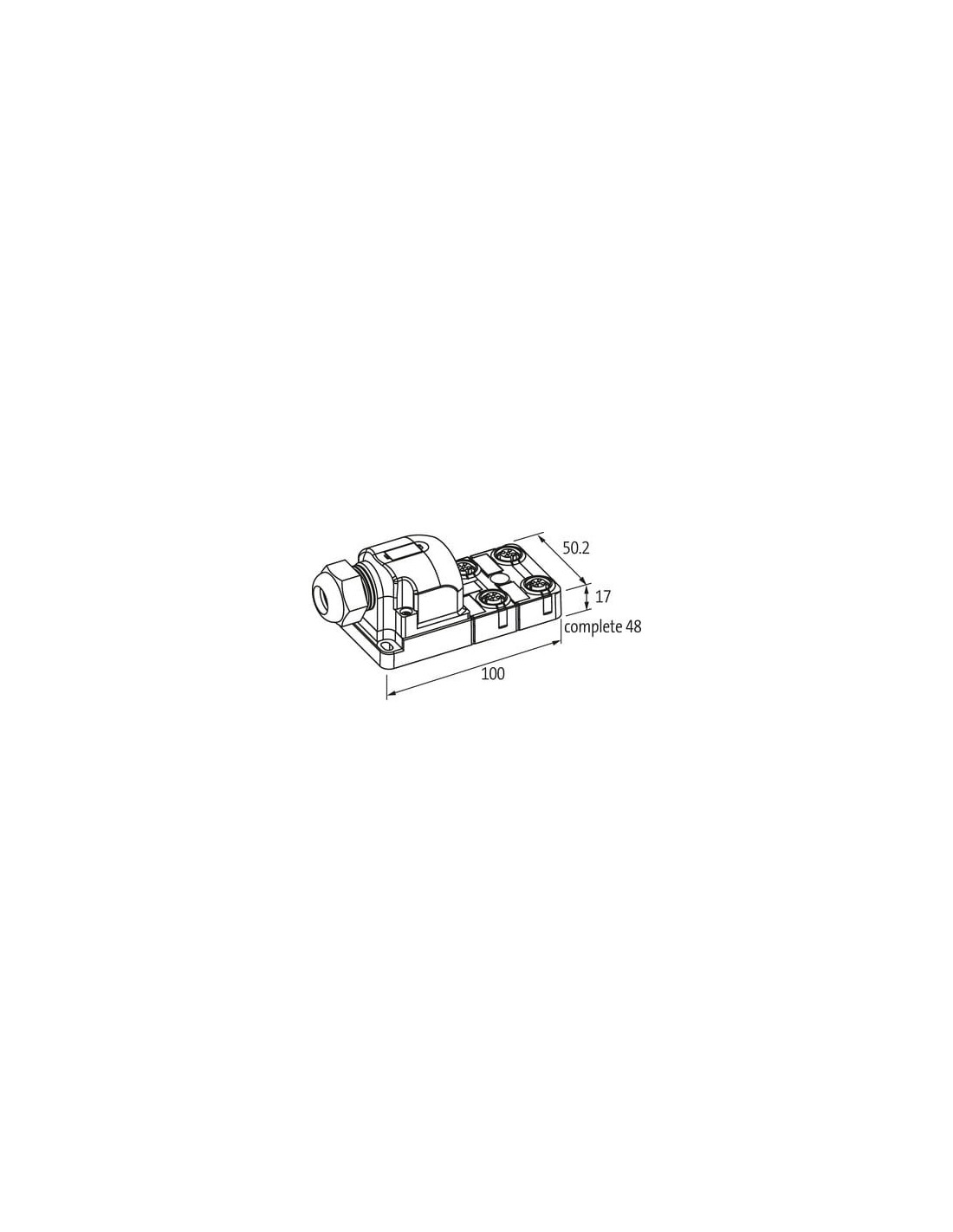

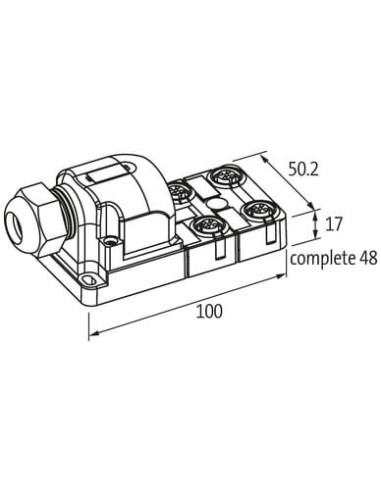

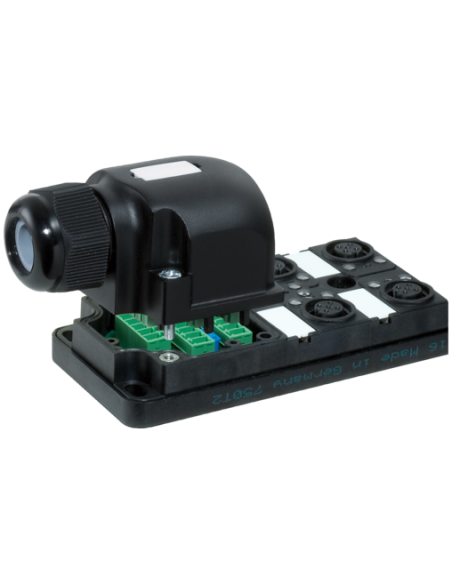

Kompaktowe wymiary (100 x 50,2 x 17 mm) ułatwiają montaż nawet w ograniczonych przestrzeniach szaf sterowniczych i rozdzielnic.
Przejrzyste złącza śrubowe oraz czytelne oznaczenia portów i pinów usprawniają poprawne i bezpieczne podłączenie przewodów.
Gwint montażowy M12 x 1 zapewnia kompatybilność z popularnymi akcesoriami i przewodami przemysłowymi.
Typowe zastosowania i korzyści
Wybór modułu pasywnego 4xM12 5-polowego pozwala na znaczące uproszczenie okablowania w maszynach, zredukowanie czasu instalacji oraz poprawę niezawodności dzięki solidnemu wykonaniu i łatwej diagnostyce LED. Gwarantuje wysoką odporność na zakłócenia oraz bezpieczeństwo połączeń sygnałowych i zasilających.
