Dostępny
8-portowy, 4-piny
PUR/PVC
Inne długości kabli są dostarczane na życzenie.
30.0 m
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
Dane elektryczne | Zasilanie
| Napięcie robocze DC | 24 V |
| Prąd roboczy na styk maks. | 4 A |
Instalowanie | Podłączanie
| Gwint montażowy | M12 x 1 |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP65, IP67 |
Ochrona urządzenia | Media
| Flame resistance | trudnopalne |
Dane mechaniczne | Dane materiałowe
| Materiał obudowa | Tworzywo sztuczne |
Dane mechaniczne | Dane montażowe
| Typ montażu | Schraubgewinde |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -20 °C |
| Temperatura robocza maks. | 70 °C |
| Additional condition temperature range | depending on cable quality |
Dane dotyczące kabla
General data | Cable
| Identyfikacja przewodu | 362 |
| Rodzaj przewodu | 2 |
| Funkcja kabla | Hybrydowe, Sygnał, Power |
| Kolor izolacji | szary |
| Type of Certificate | cURus |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 2 wires z Filler twisted |
| Amount stranding (type 2) | 1 |
| Stranding (type 2) | 9 wires o Sposób łączenia twisted |
| Filler | tak |
| wire arrangement | biały, fioletowy, (zielony, żółty, szary, rosa, czerwony, czarny, , niebieski, zielono-żółte) |
Mechanical data | Cable
| Cable weigth | 115,5 g/m |
| Materiał płaszcz | PUR |
| Twardość krawędzi osłona | 87 ± 5 Shore A |
| Bez składników (płaszcz) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezsilikonowe |
| Outer-diameter (jacket) | 8,1 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Materiał płaszcza wewnętrznego | PVC |
| Kolor (płaszcz wewnętrzny) | szary |
| Material wire insulation | PVC |
| Amount wires | 8 |
| Outer diameter insulation | 1,3 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 43 ± 5 Shore D |
| Material properties wire insulation | możliwość dobrej obróbki maszynowej |
| Ingredient freeness wire insulation | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezsilikonowe |
| Amount strands (wire) | 19 |
| Diameter of single wires | 0,15 mm |
| Conductor crosssection (wire) | 0,34 mm² |
| Material conductor wire | Skrętka miedziana, goła |
| Conductor type (wire) | Klasa skrętki 5 |
| Material wire insulation (Power) | PVC |
| Outer diameter wire insulation (Power) | 1,8 mm |
| Tolerance outer diameter wire insulation (Power) | ±5 % |
| Shore hardness wire insulation (Power) | 43±5 Shore D |
| Material properties wire insulation (Power) | możliwość dobrej obróbki maszynowej |
| Ingredient freeness wire insulation (Power) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezsilikonowe |
| Liczba żył (zasilanie) | 3 |
| Amount strands wire (Power) | 24 |
| Diameter of single wires (Power) | 0,2 mm |
| Wire conductor cross section (Power) | 0,75 mm² |
| Material conductor wire (Power) | Skrętka miedziana, goła |
| Conductor type wire (Power) | Klasa skrętki 5 |
Electrical data | Cable
| Max. rated voltage (conductor - conductor) | 300 V |
| Max. rated voltage (conductor - ground) | 300 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 4 A |
| Current carrying capacity min. wire (Power) | 7,8 A |
| Electrical resistance line constant wire | 57 Ω/km @ 20 °C |
| Electrical resistance coating wire (Power) | 26 Ω/km @20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 2 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 2 kV @ 60 s |
Temperature range | Cable
| Temperatura robocza min. (stała) | -30 °C |
| Temperatura robocza maks. (stała) | 80 °C |
| Temperatura robocza min. (w ruchu) | -5 °C |
| Temperatura robocza maks. (w ruchu) | 70 °C |
Resistances | Cable
| Odporność na płomień | UL 1581 § 1090 | IEC 60332-2-2 | UL 1581 § 1100 FT2 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | dobre, sprawdzić w zależności od zastosowania | DIN EN 60811-404 |
Installation | Cable
| Promień zgięcia (stały) | 5 x Outer diameter |
| Promień gięcia (w ruchu) | 10 x Outer diameter |
| Liczba cykli gięcia (C-track) | 2 Mio. @ 25 °C |
| Dystans (C-track) | 5 m @ 25 °C |
| Prędkość ruchu (C-track) | 10 m/s @ 25 °C |

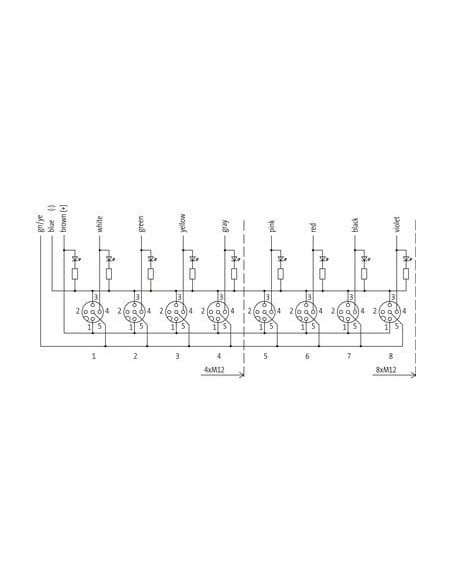

Parametry zacisków
Typ przyłącza 1
| Family construction form | free cable end |
| Liczba biegunów | 11 |

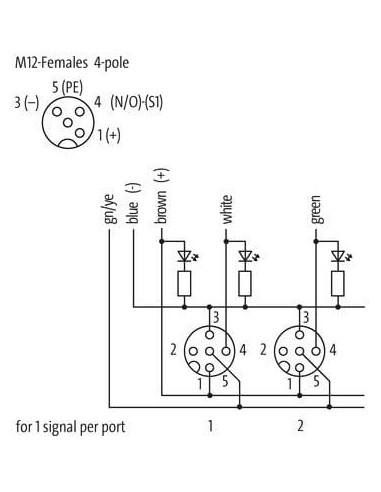

Typ przyłącza 2
| Family construction form | M12 |
| Gender | female |
| Kolor uchwytu stykowego | czarny |
| Kodowanie | A |
| Liczba biegunów | 4 |

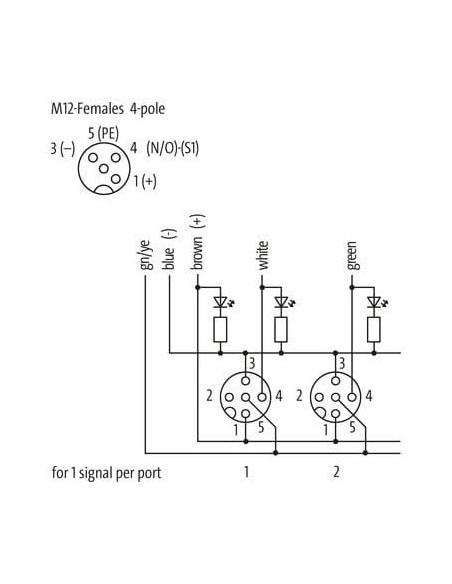

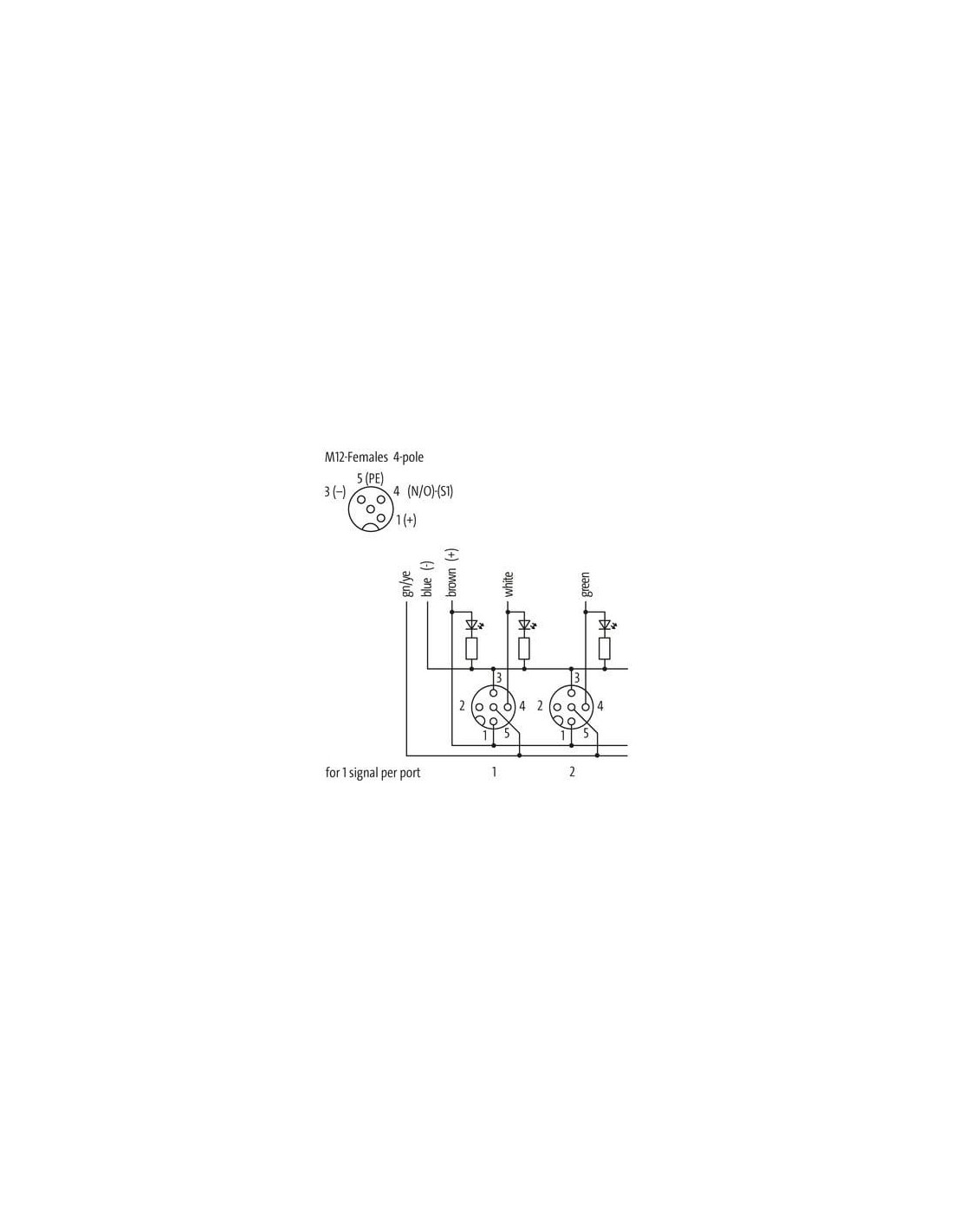

| PIN 1 | + |
| PIN 2 | n.c. |
| PIN 3 | - |
| PIN 4 | NO S 1 |
| PIN 5 | PE |

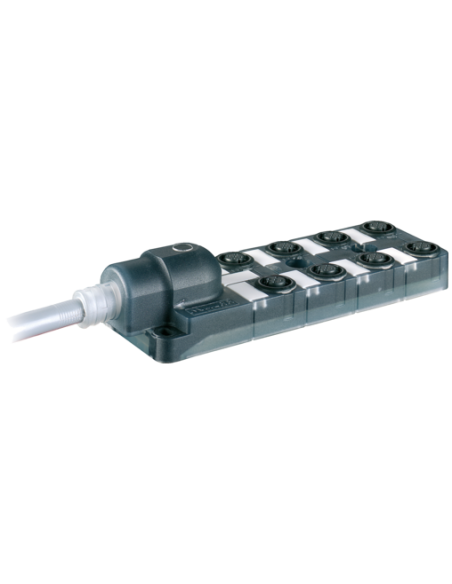

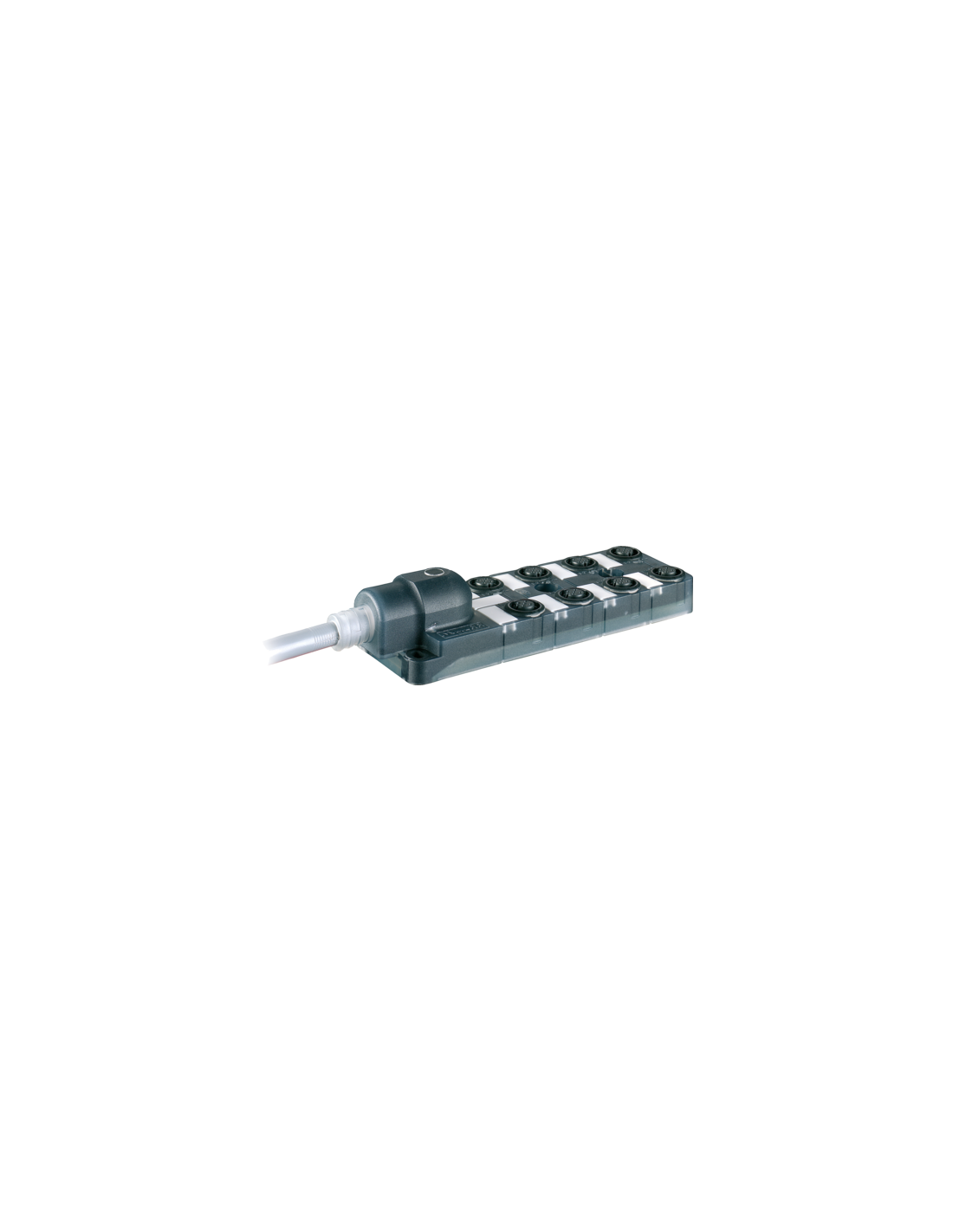

Moduł pasywny Exact12 – 8xM12, 4-polowy 8000-88410-3623000 – Wielofunkcyjny rozdzielacz sygnałów i zasilania
Moduł pasywny Exact12 o kodzie produktu 8000-88410-3623000 to profesjonalny komponent przeznaczony do efektywnego rozdziału sygnałów i zasilania w systemach automatyki przemysłowej. Wyposażony w 8 portów M12, 4-polowych, umożliwia wygodne podłączanie czujników oraz siłowników w wymagających środowiskach przemysłowych.
Wysoka wytrzymałość i niezawodność – zastosowania przemysłowe
Obudowa wykonana z trwałego tworzywa sztucznego charakteryzuje się doskonałą odpornością chemiczną i na oleje, co chroni przed uszkodzeniami mechanicznymi oraz wpływem agresywnych mediów. Dzięki klasom szczelności IP65 oraz IP67 moduł jest odpowiedni do zastosowań w trudnych warunkach środowiskowych, takich jak przemysł spożywczy, farmaceutyczny, maszynowy czy linie produkcyjne.
Najważniejsze cechy i możliwości wykorzystania
- 8 złączy M12, 4-polowych – możliwość podłączenia wielu urządzeń jednocześnie
- Wysoki poziom ochrony IP65/IP67 – odporność na pył i wodę, idealny do zastosowań w wilgotnych i zakurzonych halach produkcyjnych
- Praca w szerokim zakresie temperatur od -20°C do 70°C – gwarancja stabilności w zróżnicowanych warunkach otoczenia
- Długość kabla – 30 m – umożliwia elastyczny montaż w rozproszonych układach automatyki
- Odporność na płomienie i substancje chemiczne – bezpieczeństwo użytkowania nawet w środowiskach o podwyższonym ryzyku
- Uniwersalne zastosowanie – kompatybilność z szeroką gamą urządzeń automatyki oraz czujników
Typowe zastosowania modułu Exact12 8000-88410-3623000
Moduł rozdzielczy znajduje zastosowanie wszędzie tam, gdzie wymagane jest niezawodne i szybkie łączenie układów czujnikowych oraz wykonawczych. Doskonale sprawdza się w:
- Liniach automatyki przemysłowej
- Maszynach pakujących i produkcyjnych
- Aplikacjach montażowych i robotycznych
- Systemach transportowych i logistycznych
- Automatyzacji procesów w różnych gałęziach przemysłu
Budowa i wygoda instalacji
Moduł umożliwia szybkie podłączanie złączy M12 bez potrzeby lutowania, posiada czytelne oznaczenia pinów i jest wyposażony w przewód hybrydowy dla sygnału oraz zasilania. Konstrukcja zapewnia nie tylko łatwe, ale i pewne mocowanie dzięki zastosowaniu montażu śrubowego.

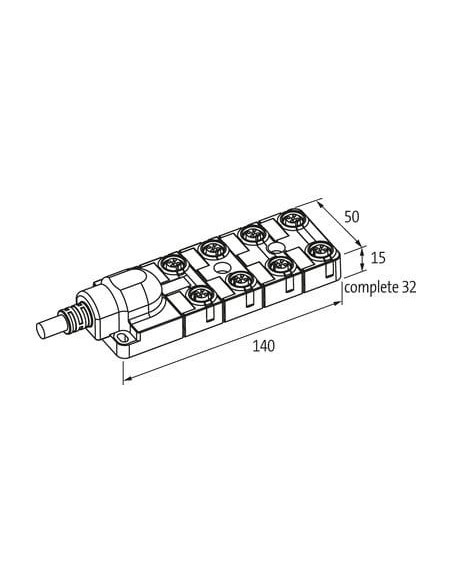

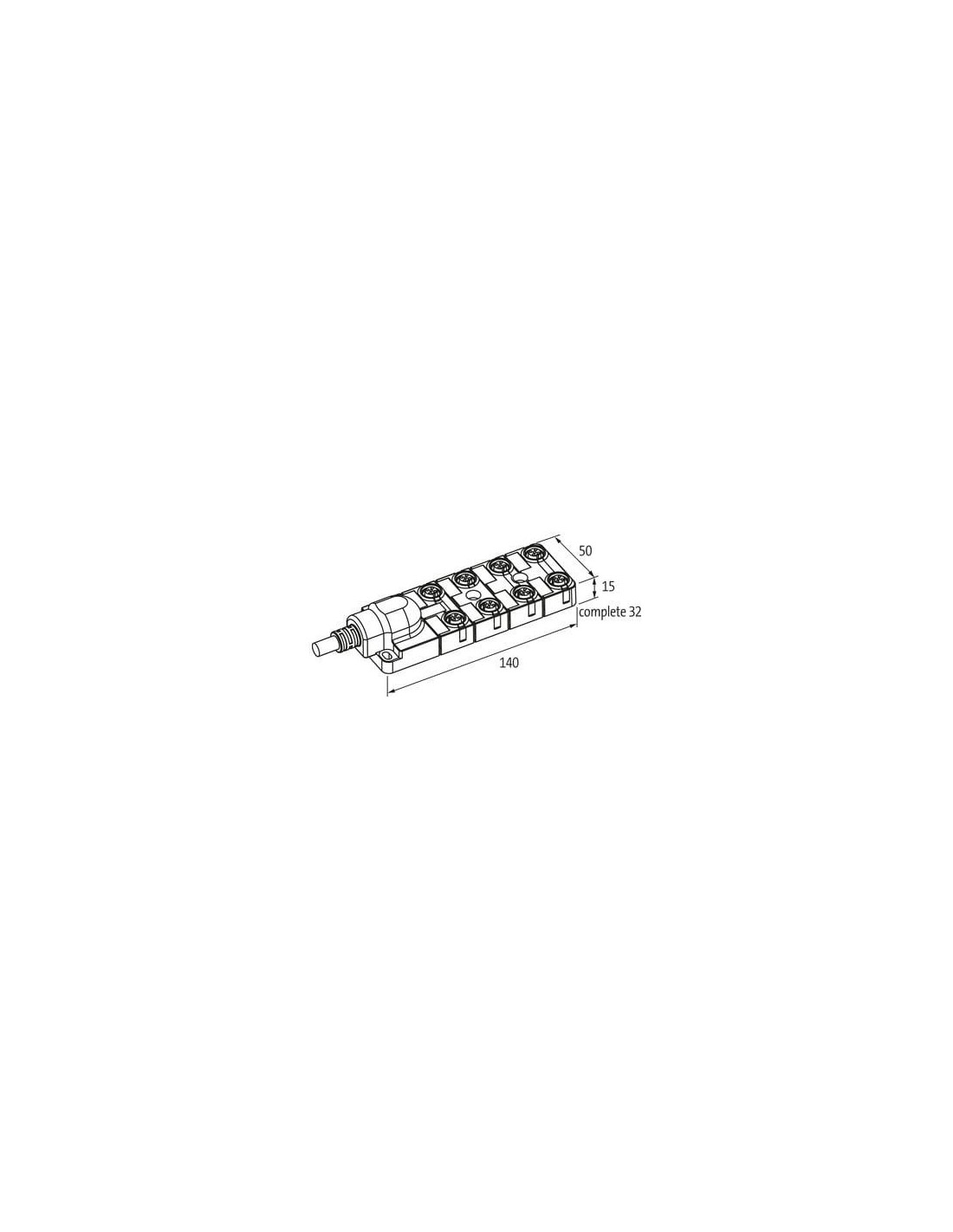

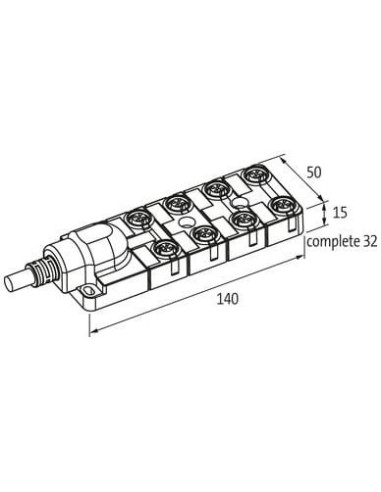

Wymiary modułu, takie jak 140 mm długości, 50 mm szerokości oraz 32 mm wysokości, pozwalają na montaż nawet w miejscach o ograniczonej przestrzeni.
Dlaczego warto wybrać moduł pasywny Exact12?
Moduł pasywny Exact12, 8xM12 stanowi niezawodne rozwiązanie dla wysoko zautomatyzowanych procesów produkcyjnych, gdzie wymagana jest wysoka elastyczność, odporność na czynniki zewnętrzne oraz łatwość obsługi. To odpowiedni wybór dla firm, które kładą nacisk na niezawodność, bezpieczeństwo i szybki montaż elementów automatyki.
