8-portowy, 4-piny
PUR/PVC
Inne długości kabli są dostarczane na życzenie.
3.0 m
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
Dane elektryczne | Zasilanie
| Napięcie robocze DC | 24 V |
| Prąd roboczy na styk maks. | 4 A |
Instalowanie | Podłączanie
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP65, IP67 |
Ochrona urządzenia | Media
| Flame resistance | trudnopalne |
Dane mechaniczne | Dane materiałowe
| Materiał obudowa | Tworzywo sztuczne |
Dane mechaniczne | Dane montażowe
| Typ montażu | Schraubgewinde |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -20 °C |
| Temperatura robocza maks. | 70 °C |
| Additional condition temperature range | depending on cable quality |
Dane dotyczące kabla
General data | Cable
| Identyfikacja przewodu | 362 |
| Rodzaj przewodu | 2 |
| Funkcja kabla | Hybrydowe, Sygnał, Power |
| Kolor izolacji | szary |
| Type of Certificate | cURus |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 2 wires z Filler twisted |
| Amount stranding (type 2) | 1 |
| Stranding (type 2) | 9 wires o Sposób łączenia twisted |
| Filler | tak |
| wire arrangement | biały, fioletowy, (zielony, żółty, szary, rosa, czerwony, czarny, , niebieski, zielono-żółte) |
Mechanical data | Cable
| Cable weigth | 115,5 g/m |
| Materiał płaszcz | PUR |
| Twardość krawędzi osłona | 87 ± 5 Shore A |
| Bez składników (płaszcz) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezsilikonowe |
| Outer-diameter (jacket) | 8,1 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Materiał płaszcza wewnętrznego | PVC |
| Kolor (płaszcz wewnętrzny) | szary |
| Material wire insulation | PVC |
| Amount wires | 8 |
| Outer diameter insulation | 1,3 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 43 ± 5 Shore D |
| Material properties wire insulation | możliwość dobrej obróbki maszynowej |
| Ingredient freeness wire insulation | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezsilikonowe |
| Amount strands (wire) | 19 |
| Diameter of single wires | 0,15 mm |
| Conductor crosssection (wire) | 0,34 mm² |
| Material conductor wire | Skrętka miedziana, goła |
| Conductor type (wire) | Klasa skrętki 5 |
| Material wire insulation (Power) | PVC |
| Outer diameter wire insulation (Power) | 1,8 mm |
| Tolerance outer diameter wire insulation (Power) | ±5 % |
| Shore hardness wire insulation (Power) | 43±5 Shore D |
| Material properties wire insulation (Power) | możliwość dobrej obróbki maszynowej |
| Ingredient freeness wire insulation (Power) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezsilikonowe |
| Liczba żył (zasilanie) | 3 |
| Amount strands wire (Power) | 24 |
| Diameter of single wires (Power) | 0,2 mm |
| Wire conductor cross section (Power) | 0,75 mm² |
| Material conductor wire (Power) | Skrętka miedziana, goła |
| Conductor type wire (Power) | Klasa skrętki 5 |
Electrical data | Cable
| Max. rated voltage (conductor - conductor) | 300 V |
| Max. rated voltage (conductor - ground) | 300 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 4 A |
| Current carrying capacity min. wire (Power) | 7,8 A |
| Electrical resistance line constant wire | 57 Ω/km @ 20 °C |
| Electrical resistance coating wire (Power) | 26 Ω/km @20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 2 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 2 kV @ 60 s |
Temperature range | Cable
| Temperatura robocza min. (stała) | -30 °C |
| Temperatura robocza maks. (stała) | 80 °C |
| Temperatura robocza min. (w ruchu) | -5 °C |
| Temperatura robocza maks. (w ruchu) | 70 °C |
Resistances | Cable
| Odporność na płomień | UL 1581 § 1090 | IEC 60332-2-2 | UL 1581 § 1100 FT2 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | dobre, sprawdzić w zależności od zastosowania | DIN EN 60811-404 |
Installation | Cable
| Promień zgięcia (stały) | 5 x Outer diameter |
| Promień gięcia (w ruchu) | 10 x Outer diameter |
| Liczba cykli gięcia (C-track) | 2 Mio. @ 25 °C |
| Dystans (C-track) | 5 m @ 25 °C |
| Prędkość ruchu (C-track) | 10 m/s @ 25 °C |

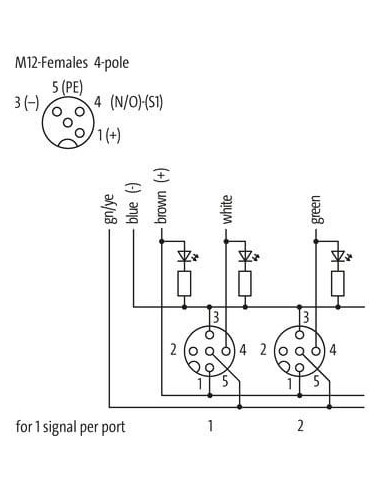

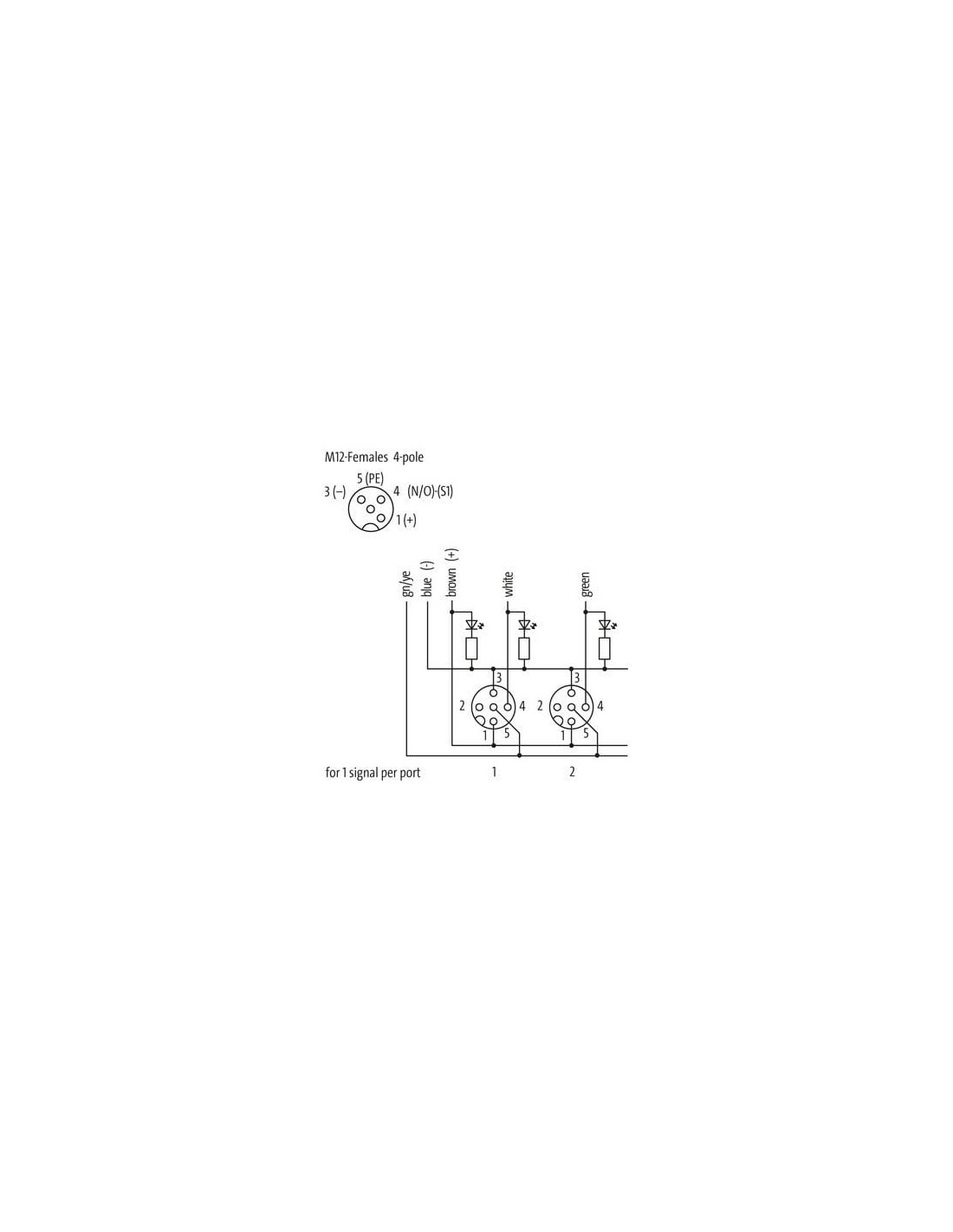

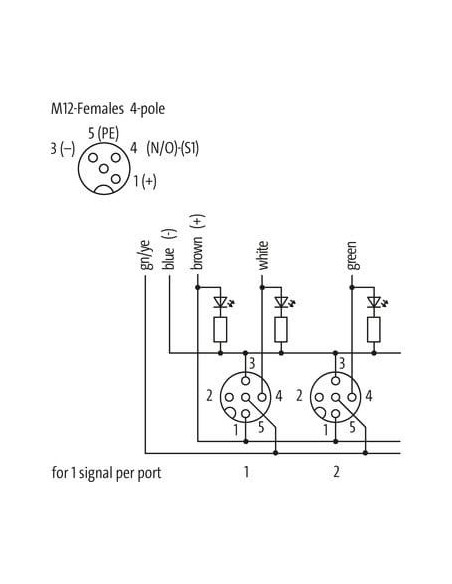

Parametry zacisków
Typ przyłącza 1
| Family construction form | free cable end |
| Liczba biegunów | 11 |
Typ przyłącza 2
| Family construction form | M12 |
| Gender | female |
| Kolor uchwytu stykowego | czarny |
| Kodowanie | A |
| Liczba biegunów | 4 |
| PIN 1 | + |
| PIN 2 | n.c. |
| PIN 3 | - |
| PIN 4 | NO S 1 |
| PIN 5 | PE |
Moduł pasywny Exact12 8xM12 4-polowy – profesjonalne rozwiązanie do rozbudowy instalacji przemysłowych
Moduł pasywny Exact12 o kodzie 8000-88410-3620300 to wytrzymałe i niezawodne urządzenie przeznaczone do rozdzielania sygnałów oraz zasilania w aplikacjach przemysłowych. Oferuje 8 portów M12, 4-polowych, które umożliwiają łatwe i bezpieczne podłączenie czujników, elementów wykonawczych oraz innych urządzeń automatyki, eliminując potrzebę prowadzenia skomplikowanego okablowania.
Zastosowanie i zalety złącza Exact12 8xM12 4-polowego
Moduły pasywne typu Exact12 znajdują szerokie zastosowanie w przemyśle automatyki i technologii maszynowej. Są idealne do systemów transportowych, linii produkcyjnych, maszyn pakujących, automatycznych magazynów oraz wszędzie tam, gdzie wymagane jest intuicyjne i odporne na czynniki zewnętrzne rozgałęzienie połączeń sygnałowych i zasilających.
- Skrócenie czasu instalacji – znacząco ułatwia montaż i wymianę czujników oraz elementów wykonawczych dzięki standaryzowanym łączom M12.
- Wysoki stopień ochrony – odporność na zabrudzenia, kurz i wilgoć dzięki stopniowi ochrony IP65/IP67, co umożliwia montaż w trudnych warunkach przemysłowych.
- Wysoka odporność chemiczna – obudowa z wytrzymałego tworzywa sztucznego (PUR/PVC), odporna na oleje i agresywne media.
- Zintegrowane diody sygnalizacyjne – szybka diagnostyka stanu pracy każdego z portów.
- Uniwersalność zastosowań – obsługa sygnałów, zasilania oraz układów hybrydowych (sygnał + zasilanie).
- Możliwość personalizacji długości przewodów – opcja dostosowania długości kabla do wymagań danego stanowiska.
Budowa i wykonanie modułu pasywnego 8xM12 Exact12
Obudowa modułu została zaprojektowana tak, aby zapewniać łatwą integrację z istniejącymi systemami. Moduł ma kompaktowe wymiary (140 x 50 x 32 mm) oraz montaż na śruby, co umożliwia stabilne i trwałe zamocowanie w szafie sterowniczej lub bezpośrednio przy maszynie.
- Wtyki M12 4-polowe – kompatybilne z szeroką gamą czujników i elementów wykonawczych.
- Wytrzymały kabel hybrydowy – przewody wykonane w technologii, która umożliwia przesył sygnałów i zasilania w jednym kablu.
- Łatwy schemat połączeń – czytelna dokumentacja oraz schematy ułatwiają prawidłową instalację.
Typowe zastosowania modułu pasywnego Exact12
Exact12 8xM12 idealnie sprawdza się m.in. w:
- Automatyce przemysłowej – rozgałęzianie linii sygnałowych i zasilania w liniach produkcyjnych.
- Systemach obsługi przenośników i maszyn pakujących.
- Instalacjach sterowania robotami.
- Maszynach do przetwórstwa i montażu.
- Stacjach diagnostycznych.
Zastosowanie tego typu rozwiązania to gwarancja poprawy czytelności instalacji, obniżenia kosztów utrzymania ruchu oraz wzrostu niezawodności połączeń w środowisku przemysłowym.
