8-portowy, 5-piny
PUR/PVC
3.0 m
z diodą LED dla sygnałów cyfrowych PNP 24 V DC
Inne długości kabli są dostarczane na życzenie.
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
Dane elektryczne | Zasilanie
| Napięcie robocze DC | 24 V |
| Prąd roboczy na styk maks. | 4 A |
| Prąd sumaryczny maks. | 10 A |
Dane techniczne | Komunikacja przemysłowa
Instalowanie | Podłączanie
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP67 |
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
Dane mechaniczne | Dane montażowe
| Typ montażu | Schraubgewinde |

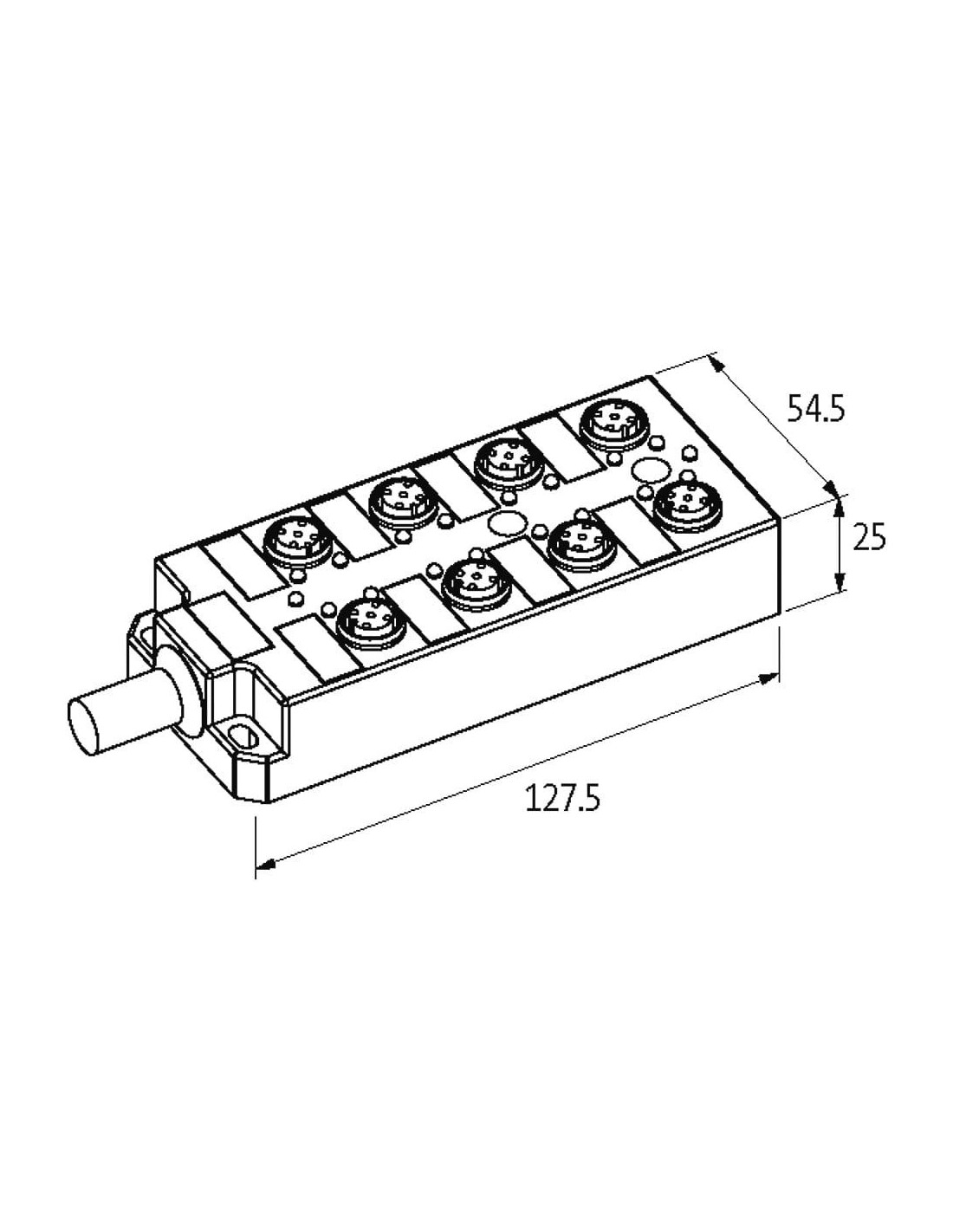

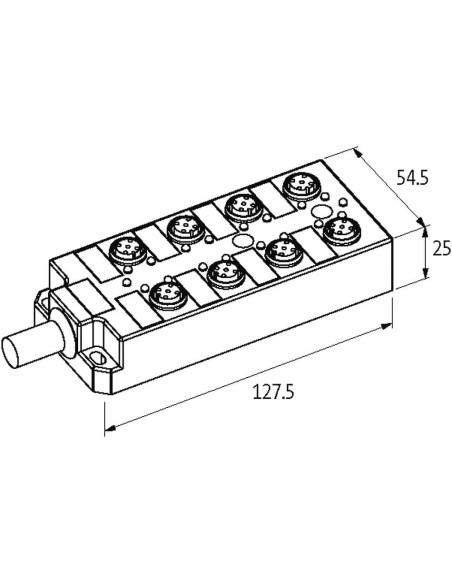

| Wysokość | 127,5 mm |
| Szerokość | 54,5 mm |
| Głębokość | 25 mm |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -20 °C |
| Temperatura robocza maks. | 80 °C |
Dane dotyczące kabla
General data | Cable
| Identyfikacja przewodu | 398 |
| Rodzaj przewodu | 2 |
| Funkcja kabla | Hybrydowe, Sygnał, Power |
| Kolor izolacji | szary |
| Type of Certificate | cURus |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 7 wires o Wypełniacz rdzeniowy twisted |
| Amount stranding (type 2) | 1 |
| Stranding (type 2) | 12 wires o Sposób łączenia twisted |
| wire arrangement | biały, szaro-różowe, brązowo-zielony, żółty, zielono-biały, zielony, czerwono-niebieskie, (fioletowy, brązowo-szary, czarny, szaro-biały, czerwony, brązowo-żółty, rosa, żółto-biały, szary, niebieski, , zielono-żółte) |
Mechanical data | Cable
| Cable weigth | 165 g/m |
| Materiał płaszcz | PUR |
| Twardość krawędzi osłona | 87 ± 5 Shore A |
| Bez składników (płaszcz) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezsilikonowe |
| Outer-diameter (jacket) | 10 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Materiał płaszcza wewnętrznego | PVC |
| Kolor (płaszcz wewnętrzny) | szary |
| Material wire insulation | PVC |
| Amount wires | 16 |
| Outer diameter insulation | 1,3 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 43 ± 5 Shore D |
| Material properties wire insulation | możliwość dobrej obróbki maszynowej |
| Ingredient freeness wire insulation | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezsilikonowe |
| Amount strands (wire) | 19 |
| Diameter of single wires | 0,15 mm |
| Conductor crosssection (wire) | 0,34 mm² |
| Material conductor wire | Skrętka miedziana, goła |
| Conductor type (wire) | Klasa skrętki 5 |
| Material wire insulation (Power) | PVC |
| Outer diameter wire insulation (Power) | 1,8 mm |
| Tolerance outer diameter wire insulation (Power) | ±5 % |
| Shore hardness wire insulation (Power) | 43±5 Shore D |
| Material properties wire insulation (Power) | możliwość dobrej obróbki maszynowej |
| Ingredient freeness wire insulation (Power) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezsilikonowe |
| Liczba żył (zasilanie) | 3 |
| Amount strands wire (Power) | 42 |
| Diameter of single wires (Power) | 0,15 mm |
| Wire conductor cross section (Power) | 0,75 mm² |
| Material conductor wire (Power) | Skrętka miedziana, goła |
| Conductor type wire (Power) | Klasa skrętki 6 |
Electrical data | Cable
| Max. rated voltage (conductor - conductor) | 300 V |
| Max. rated voltage (conductor - ground) | 300 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 4 A |
| Current carrying capacity min. wire (Power) | 7,8 A |
| Electrical resistance line constant wire | 57 Ω/km @ 20 °C |
| Electrical resistance coating wire (Power) | 26 Ω/km @20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 2 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 2 kV @ 60 s |
Temperature range | Cable
| Temperatura robocza min. (stała) | -30 °C |
| Temperatura robocza maks. (stała) | 80 °C |
| Temperatura robocza min. (w ruchu) | -5 °C |
| Temperatura robocza maks. (w ruchu) | 70 °C |
Resistances | Cable
| Odporność na płomień | IEC 60332-2-2 | UL 1581 § 1090 | UL 1581 § 1100 FT2 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | dobre, sprawdzić w zależności od zastosowania | DIN EN 60811-404 |
Installation | Cable
| Promień zgięcia (stały) | 5 x Outer diameter |
| Promień gięcia (w ruchu) | 10 x Outer diameter |
| Liczba cykli gięcia (C-track) | 2 Mio. @ 25 °C |
| Dystans (C-track) | 5 m @ 25 °C |
| Prędkość ruchu (C-track) | 2 m/s @ 25 °C |
Parametry zacisków
Typ przyłącza 1
| Family construction form | free cable end |
| Liczba biegunów | 19 |
Typ przyłącza 2
| Family construction form | M12 |
| Gender | female |
| Kolor uchwytu stykowego | czarny |
| Kodowanie | A |
| Liczba biegunów | 5 |
| PIN 1 | + |
| PIN 2 | NC S 2 |
| PIN 3 | - |
| PIN 4 | NO S 1 |
| PIN 5 | PE |

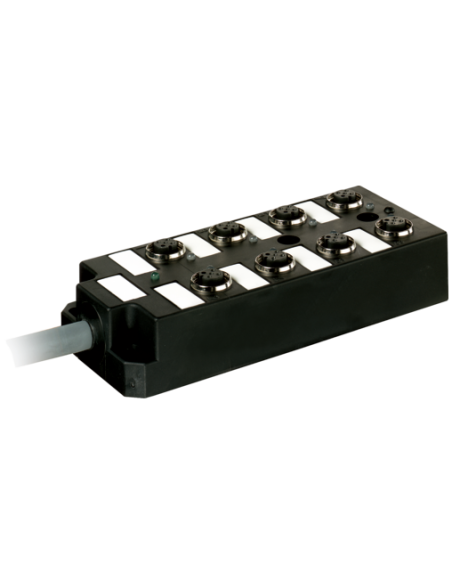

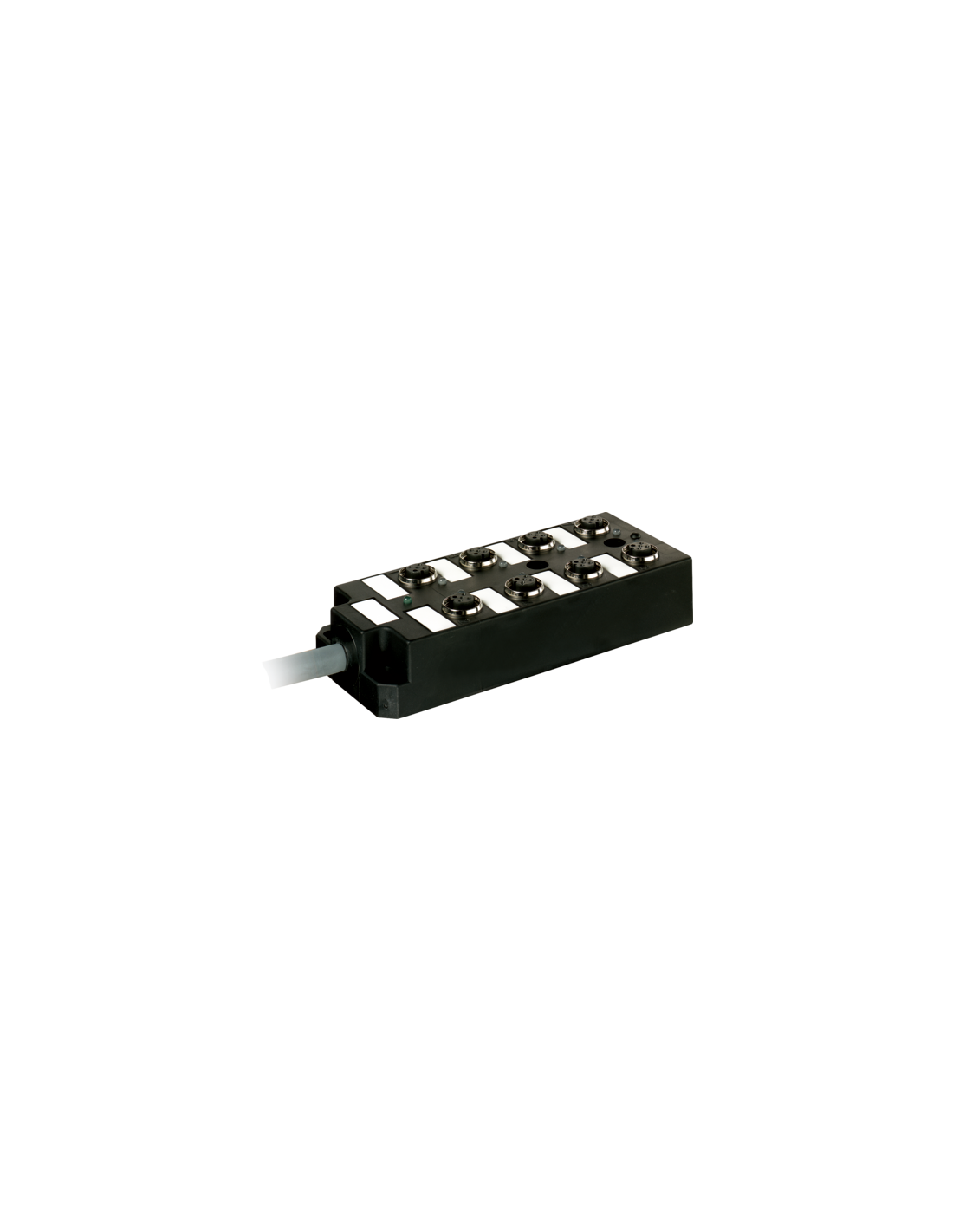

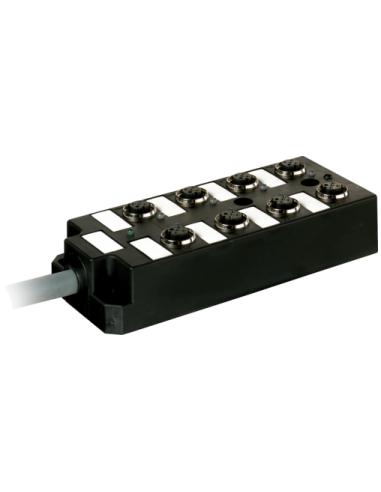

Moduł pasywny 8xM12 5-polowy z przewodem PUR 3m – niezawodne rozwiązanie dla automatyki przemysłowej
Moduł pasywny 8xM12 5-polowy o długości przewodu 3 metry to zaawansowane rozwiązanie dedykowane do zastosowań w systemach automatyki przemysłowej. Produkt, oznaczony kodem 27852, został wyposażony w wytrzymały kabel hybrydowy typu PUR-JB 16*0,34+3*0,75 oraz oferuje aż osiem portów M12, przeznaczonych do niezawodnego podłączania czujników i urządzeń wykonawczych w warunkach przemysłowych.
Zalety i zastosowanie modułu pasywnego M12
Moduły pasywne M12 wykorzystywane są wszędzie tam, gdzie wymagana jest szybka, wygodna i odporna na warunki przemysłowe dystrybucja sygnałów oraz zasilania. Idealnie sprawdzają się w aplikacjach takich jak:
- Szybkie podłączanie czujników i elementów wykonawczych w maszynach i liniach produkcyjnych
- Redukcja okablowania i uproszczenie instalacji w szafach sterowniczych i rozdzielniach
- Systemy automatyki oraz robotyki przemysłowej o podwyższonych wymaganiach środowiskowych
- Aplikacje wymagające odporności na oleje, czynniki chemiczne i uszkodzenia mechaniczne
Urządzenie cechuje się wysoką odpornością na czynniki zewnętrzne dzięki obudowie z tworzywa sztucznego o znakomitej odporności chemicznej i olejowej. Dodatkowo, klasa szczelności IP67 gwarantuje niezawodność w trudnych warunkach przemysłowych, takich jak wilgoć oraz zapylenie.
Kluczowe cechy techniczne modułu pasywnego 8xM12
- 8 portów M12 – możliwość podłączenia nawet ośmiu urządzeń
- Pięciopinowe gniazda kompatybilne z różnorodnym sprzętem przemysłowym
- Wskaźniki LED do wizualnej kontroli statusów sygnałów
- Wytrzymały przewód hybrydowy PUR o długości 3 metrów z wysoką odpornością na ścieranie oraz czynniki chemiczne
- Możliwość indywidualnej konfiguracji długości kabla – dostępność na życzenie klienta
- Wysoka nośność prądowa: do 4A na styk, sumarycznie do 10A
- Szeroki zakres temperatur pracy od -20°C do +80°C
- Łatwy i stabilny montaż dzięki śrubowemu mocowaniu
Budowa i bezpieczeństwo użytkowania
Konstrukcja modułu bazuje na solidnej obudowie z tworzywa sztucznego wyposażonej w otwory montażowe, co umożliwia pewną instalację na maszynach, szafach lub panelach. Złącza M12 w formie gniazd żeńskich z pięcioma pinami oferują uniwersalność połączeń dla sygnałów sterujących i zasilających. Zastosowany przewód hybrydowy PUR gwarantuje wysoką trwałość i odporność na uszkodzenia mechaniczne oraz elastyczność w trakcie montażu.
Wbudowane diodowe wskaźniki LED umożliwiają szybką diagnostykę stanu linii sygnałowych, a wysoki stopień ochrony IP67 zapewnia bezpieczeństwo pracy w środowiskach narażonych na zalanie czy pył.
Typowe zastosowania modułu pasywnego 8xM12, 5-polowego
- Automatyzacja przemysłowa i robotyka
- Linie montażowe i produkcyjne
- Szafy sterownicze i rozdzielnice elektryczne
- Maszyny do przetwórstwa spożywczego, farmaceutycznego i tekstylnego
- Instalacje zewnętrzne wymagające odporności na czynniki atmosferyczne
Moduł pasywny 8xM12 5-polowy to optymalne rozwiązanie dla specjalistów z branży automatyki, potrzebujących niezawodnego i trwałego systemu dystrybucji sygnałów oraz zasilania, gwarantującego prostotę montażu, bezpieczeństwo użytkowania i długotrwałą eksploatację, nawet w najtrudniejszych warunkach przemysłowych.
