4-portowy, 4-piny
PUR/PVC
bez LED, do 125 V AC/DC
10.0 m
Inne długości kabli są dostarczane na życzenie.
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
Dane elektryczne | Zasilanie
| Napięcie robocze AC | 125 V |
| Napięcie robocze DC | 125 V |
| Prąd roboczy na styk maks. | 4 A |
Instalowanie | Podłączanie
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP65, IP67 |
Ochrona urządzenia | Media
| Flame resistance | trudnopalne |
Dane mechaniczne | Dane materiałowe
| Materiał obudowa | Tworzywo sztuczne |
Dane mechaniczne | Dane montażowe
| Typ montażu | Schraubgewinde |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -20 °C |
| Temperatura robocza maks. | 70 °C |
| Additional condition temperature range | depending on cable quality |
Dane dotyczące kabla
General data | Cable
| Identyfikacja przewodu | 333 |
| Rodzaj przewodu | 2 |
| Funkcja kabla | Hybrydowe, Sygnał, Power |
| Kolor izolacji | szary |
| Type of Certificate | cURus |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 7 wires o Wypełniacz rdzeniowy twisted |
| Filler | tak |
| wire arrangement | biały, zielony, żółty, szary, , niebieski, zielono-żółte |
Mechanical data | Cable
| Cable weigth | 105,6 g/m |
| Materiał płaszcz | PUR |
| Twardość krawędzi osłona | 87 ± 5 Shore A |
| Bez składników (płaszcz) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezsilikonowe |
| Outer-diameter (jacket) | 7,4 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Materiał płaszcza wewnętrznego | PVC |
| Kolor (płaszcz wewnętrzny) | szary |
| Material wire insulation | PVC |
| Amount wires | 4 |
| Outer diameter insulation | 1,3 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 43 ± 5 Shore D |
| Material properties wire insulation | możliwość dobrej obróbki maszynowej |
| Ingredient freeness wire insulation | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezsilikonowe |
| Amount strands (wire) | 19 |
| Diameter of single wires | 0,15 mm |
| Conductor crosssection (wire) | 0,34 mm² |
| Material conductor wire | Skrętka miedziana, goła |
| Conductor type (wire) | Klasa skrętki 5 |
| Material wire insulation (Power) | PVC |
| Outer diameter wire insulation (Power) | 1,8 mm |
| Tolerance outer diameter wire insulation (Power) | ±5 % |
| Shore hardness wire insulation (Power) | 43±5 Shore D |
| Material properties wire insulation (Power) | możliwość dobrej obróbki maszynowej |
| Ingredient freeness wire insulation (Power) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezsilikonowe |
| Liczba żył (zasilanie) | 3 |
| Amount strands wire (Power) | 24 |
| Diameter of single wires (Power) | 0,2 mm |
| Wire conductor cross section (Power) | 0,75 mm² |
| Material conductor wire (Power) | Skrętka miedziana, goła |
| Conductor type wire (Power) | Klasa skrętki 5 |
Electrical data | Cable
| Max. rated voltage (conductor - conductor) | 300 V |
| Max. rated voltage (conductor - ground) | 300 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 4 A |
| Current carrying capacity min. wire (Power) | 7,8 A |
| Electrical resistance line constant wire | 57 Ω/km @ 20 °C |
| Electrical resistance coating wire (Power) | 26 Ω/km @20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 2 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 2 kV @ 60 s |
Temperature range | Cable
| Temperatura robocza min. (stała) | -30 °C |
| Temperatura robocza maks. (stała) | 80 °C |
| Temperatura robocza min. (w ruchu) | -5 °C |
| Temperatura robocza maks. (w ruchu) | 70 °C |
Resistances | Cable
| Odporność na płomień | UL 1581 § 1100 FT2 | UL 1581 § 1090 | IEC 60332-2-2 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | dobre, sprawdzić w zależności od zastosowania | DIN EN 60811-404 |
Installation | Cable
| Promień zgięcia (stały) | 5 x Outer diameter |
| Promień gięcia (w ruchu) | 10 x Outer diameter |
| Liczba cykli gięcia (C-track) | 2 Mio. |
| Dystans (C-track) | 5 m |
| Prędkość ruchu (C-track) | 2 m/s @ 25 °C |
Parametry zacisków
Typ przyłącza 1
| Family construction form | free cable end |
| Liczba biegunów | 7 |
Typ przyłącza 2
| Family construction form | M12 |
| Gender | female |
| Kolor uchwytu stykowego | czarny |
| Kodowanie | A |
| Liczba biegunów | 4 |
| PIN 1 | + |
| PIN 2 | n.c. |
| PIN 3 | - |
| PIN 4 | NO S 1 |
| PIN 5 | PE |
Moduł pasywny Exact12 4xM12 4-polowy bez LED – wszechstronne złącze dla automatyki
Moduł pasywny Exact12 o numerze katalogowym 8000-84412-3331000 to zaawansowane rozwiązanie komunikacyjne przeznaczone do łatwego i bezpiecznego połączenia urządzeń automatyki za pomocą niezawodnych złączy M12, 4-polowych. Moduł wyróżnia się kompaktową budową oraz wysoką odpornością na niekorzystne warunki środowiskowe, co czyni go doskonałym wyborem do wielu zastosowań przemysłowych.
Pasywny rozdzielacz Exact12 – cechy produktu
Produkt wyposażony jest w cztery porty M12 po 4 piny każdy oraz wytrzymały przewód o długości 10 m, co zapewnia elastyczność w instalacji oraz integracji z istniejącymi systemami. Moduł nie posiada diod LED sygnalizujących stany pracy, co redukuje zbędne zużycie prądu oraz podnosi niezawodność pracy w długim okresie użytkowania.
- Uniwersalność zastosowań: współpracuje z czujnikami i elementami wykonawczymi w systemach automatyki
- Solidna obudowa: odporna na działanie chemikaliów i olejów dzięki tworzywu sztucznemu o podwyższonej trwałości
- Wysoki poziom ochrony: spełnia normy IP65 oraz IP67, zapewniając bezpieczeństwo pracy w trudnych warunkach przemysłowych
- Odporność na płomienie oraz biegłość w pracy w szerokim zakresie temperatur (-20°C do 70°C)
- Precyzyjne zaciski: gwint montażowy M12 x 1 umożliwia szybki i pewny montaż
- Przewód wykonany z PUR/PVC o wysokiej elastyczności, odporny na ścieranie i promieniowanie UV
Zastosowania modułu pasywnego Exact12 4xM12
Moduł Exact12 4xM12 jest powszechnie stosowany w:
- Liniach produkcyjnych i montażowych, gdzie wymagane jest szybkie i niezawodne rozdzielanie sygnałów i zasilania
- Maszynach przemysłowych, automatach pakujących, robotach oraz wszędzie tam, gdzie konieczne jest rozprowadzenie sygnałów czujników i siłowników
- Systemach transportowych oraz logistycznych, gdzie liczy się szybka instalacja i łatwa obsługa
- Aplikacjach narażonych na oleje, chłodziwa oraz trudne warunki atmosferyczne
Najważniejsze zalety modułu Exact12 4xM12
- Bezpieczeństwo użytkowania – wysoka szczelność i trwałość
- Łatwość montażu i serwisu dzięki standaryzowanym złączom M12
- Odporność na czynniki chemiczne i wyładowania elektryczne
- Brak elementów LED, co sprawia, że moduł działa niezawodnie przez długie lata
- Dostępność wersji przewodów o różnych długościach na zamówienie
Parametry mechaniczne i elektryczne – szybka integracja z systemem
Zastosowany przewód hybrydowy umożliwia jednoczesne przesyłanie sygnału i zasilania, co pozytywnie wpływa na uporządkowanie instalacji i redukcję ilości okablowania. Obudowa z odpornej mechanicznie mieszanki PUR i PVC gwarantuje długoletnią i bezpieczną eksploatację w warunkach przemysłowych.

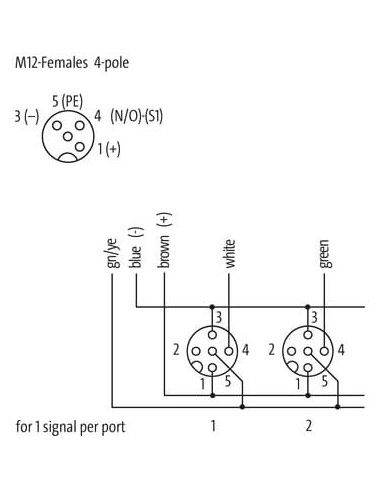

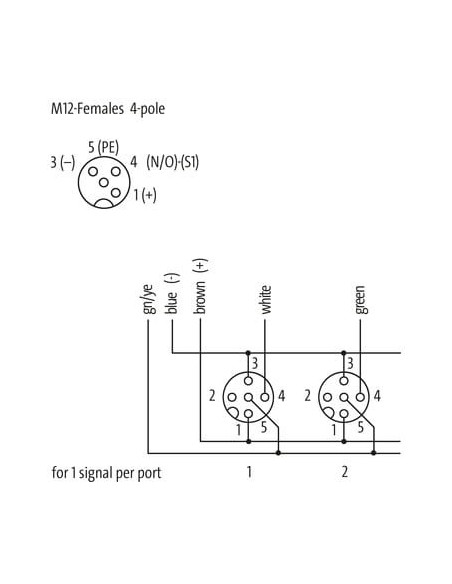

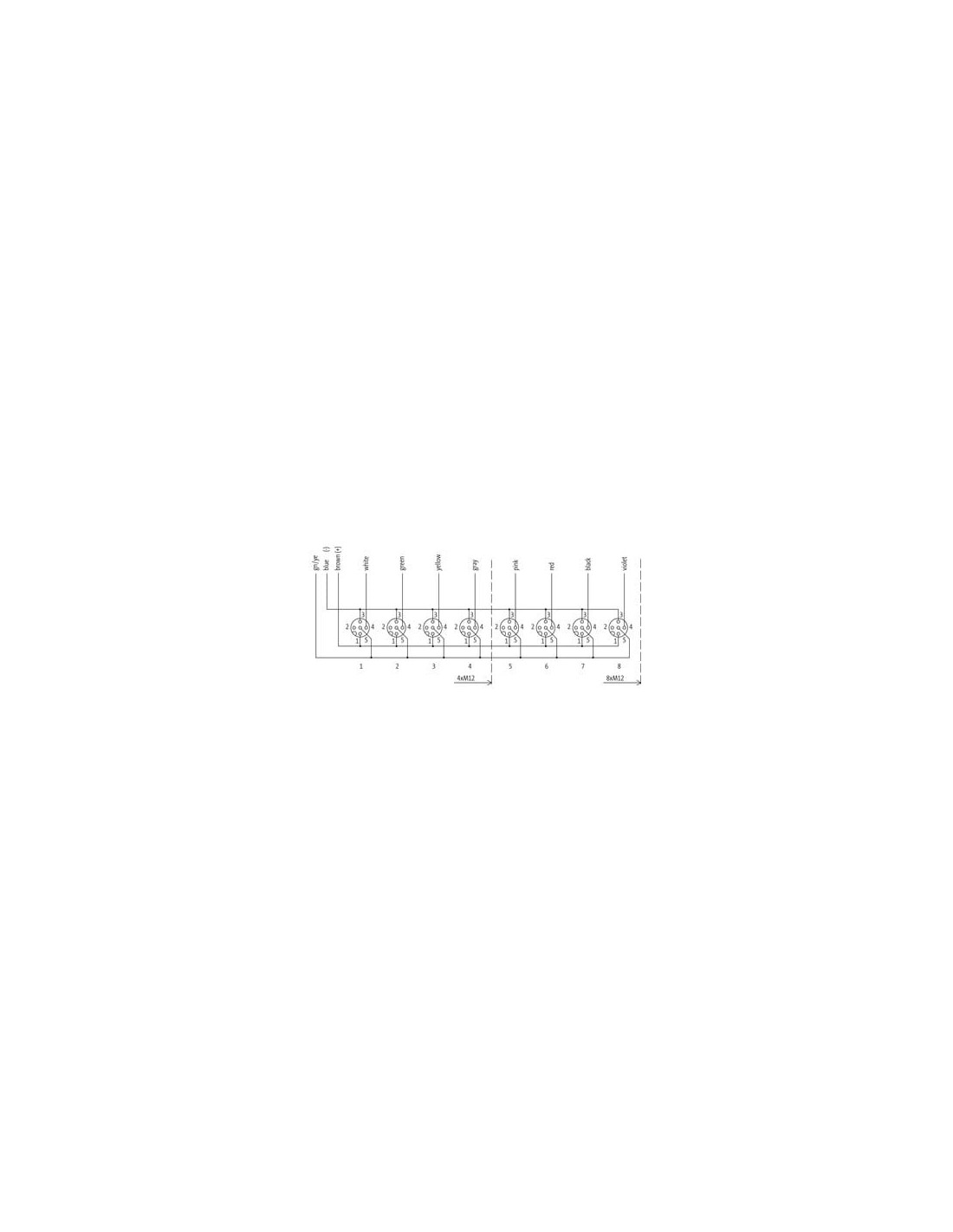

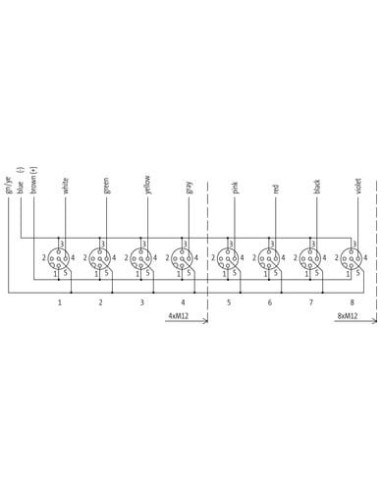

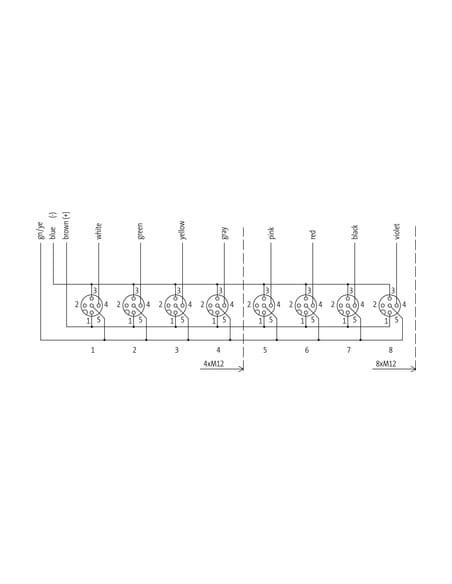

Schematy techniczne modułu Exact12 – szybka identyfikacja połączeń
Bogata dokumentacja techniczna oraz dostępność schematów przyłączeniowych ułatwiają prawidłową i szybką instalację modułu w każdym środowisku przemysłowym. Złącza posiadają standaryzowane rozmieszczenie pinów, co ułatwia integrację z systemami automatyzacji w różnych branżach.
