Dostępny
8-portowy, 5-piny
PUR/PVC
dla sygnałów NPN 24 V DC
5.0 m
Inne długości kabli są dostarczane na życzenie.
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
Dane elektryczne | Zasilanie
| Napięcie robocze DC | 24 V |
| Prąd roboczy na styk maks. | 4 A |
Instalowanie | Podłączanie
| Gwint montażowy | M12 x 1 |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP65, IP67 |
Ochrona urządzenia | Media
| Flame resistance | trudnopalne |
Dane mechaniczne | Dane materiałowe
| Materiał obudowa | Tworzywo sztuczne |
Dane mechaniczne | Dane montażowe
| Typ montażu | Schraubgewinde |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -20 °C |
| Temperatura robocza maks. | 70 °C |
| Additional condition temperature range | depending on cable quality |
Dane dotyczące kabla
General data | Cable
| Identyfikacja przewodu | 398 |
| Rodzaj przewodu | 2 |
| Funkcja kabla | Hybrydowe, Sygnał, Power |
| Kolor izolacji | szary |
| Type of Certificate | cURus |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 7 wires o Wypełniacz rdzeniowy twisted |
| Amount stranding (type 2) | 1 |
| Stranding (type 2) | 12 wires o Sposób łączenia twisted |

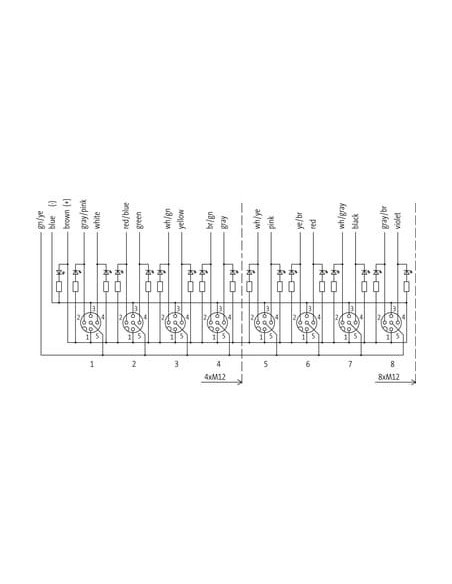

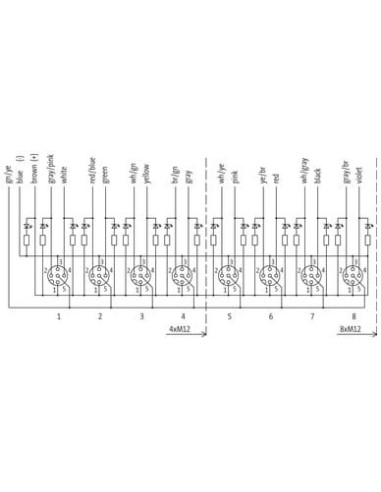

| wire arrangement | biały, szaro-różowe, brązowo-zielony, żółty, zielono-biały, zielony, czerwono-niebieskie, (fioletowy, brązowo-szary, czarny, szaro-biały, czerwony, brązowo-żółty, rosa, żółto-biały, szary, niebieski, , zielono-żółte) |
Mechanical data | Cable
| Cable weigth | 165 g/m |
| Materiał płaszcz | PUR |
| Twardość krawędzi osłona | 87 ± 5 Shore A |
| Bez składników (płaszcz) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezsilikonowe |
| Outer-diameter (jacket) | 10 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Materiał płaszcza wewnętrznego | PVC |
| Kolor (płaszcz wewnętrzny) | szary |
| Material wire insulation | PVC |
| Amount wires | 16 |
| Outer diameter insulation | 1,3 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 43 ± 5 Shore D |
| Material properties wire insulation | możliwość dobrej obróbki maszynowej |
| Ingredient freeness wire insulation | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezsilikonowe |
| Amount strands (wire) | 19 |
| Diameter of single wires | 0,15 mm |
| Conductor crosssection (wire) | 0,34 mm² |
| Material conductor wire | Skrętka miedziana, goła |
| Conductor type (wire) | Klasa skrętki 5 |
| Material wire insulation (Power) | PVC |
| Outer diameter wire insulation (Power) | 1,8 mm |
| Tolerance outer diameter wire insulation (Power) | ±5 % |
| Shore hardness wire insulation (Power) | 43±5 Shore D |
| Material properties wire insulation (Power) | możliwość dobrej obróbki maszynowej |
| Ingredient freeness wire insulation (Power) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezsilikonowe |
| Liczba żył (zasilanie) | 3 |
| Amount strands wire (Power) | 42 |
| Diameter of single wires (Power) | 0,15 mm |
| Wire conductor cross section (Power) | 0,75 mm² |
| Material conductor wire (Power) | Skrętka miedziana, goła |
| Conductor type wire (Power) | Klasa skrętki 6 |
Electrical data | Cable
| Max. rated voltage (conductor - conductor) | 300 V |
| Max. rated voltage (conductor - ground) | 300 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 4 A |
| Current carrying capacity min. wire (Power) | 7,8 A |
| Electrical resistance line constant wire | 57 Ω/km @ 20 °C |
| Electrical resistance coating wire (Power) | 26 Ω/km @20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 2 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 2 kV @ 60 s |
Temperature range | Cable
| Temperatura robocza min. (stała) | -30 °C |
| Temperatura robocza maks. (stała) | 80 °C |
| Temperatura robocza min. (w ruchu) | -5 °C |
| Temperatura robocza maks. (w ruchu) | 70 °C |
Resistances | Cable
| Odporność na płomień | IEC 60332-2-2 | UL 1581 § 1090 | UL 1581 § 1100 FT2 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | dobre, sprawdzić w zależności od zastosowania | DIN EN 60811-404 |
Installation | Cable
| Promień zgięcia (stały) | 5 x Outer diameter |
| Promień gięcia (w ruchu) | 10 x Outer diameter |
| Liczba cykli gięcia (C-track) | 2 Mio. @ 25 °C |
| Dystans (C-track) | 5 m @ 25 °C |
| Prędkość ruchu (C-track) | 2 m/s @ 25 °C |
Parametry zacisków
Typ przyłącza 1
| Family construction form | free cable end |
| Liczba biegunów | 19 |
Typ przyłącza 2
| Family construction form | M12 |
| Gender | female |
| Kolor uchwytu stykowego | czarny |
| Kodowanie | A |
| Liczba biegunów | 5 |

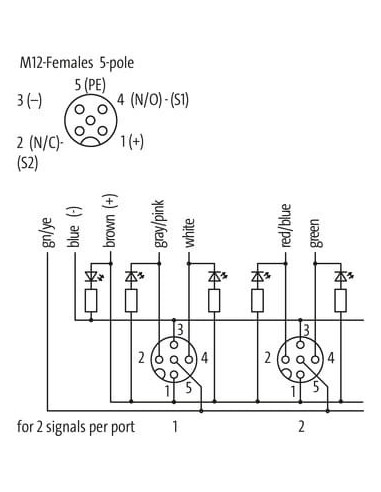

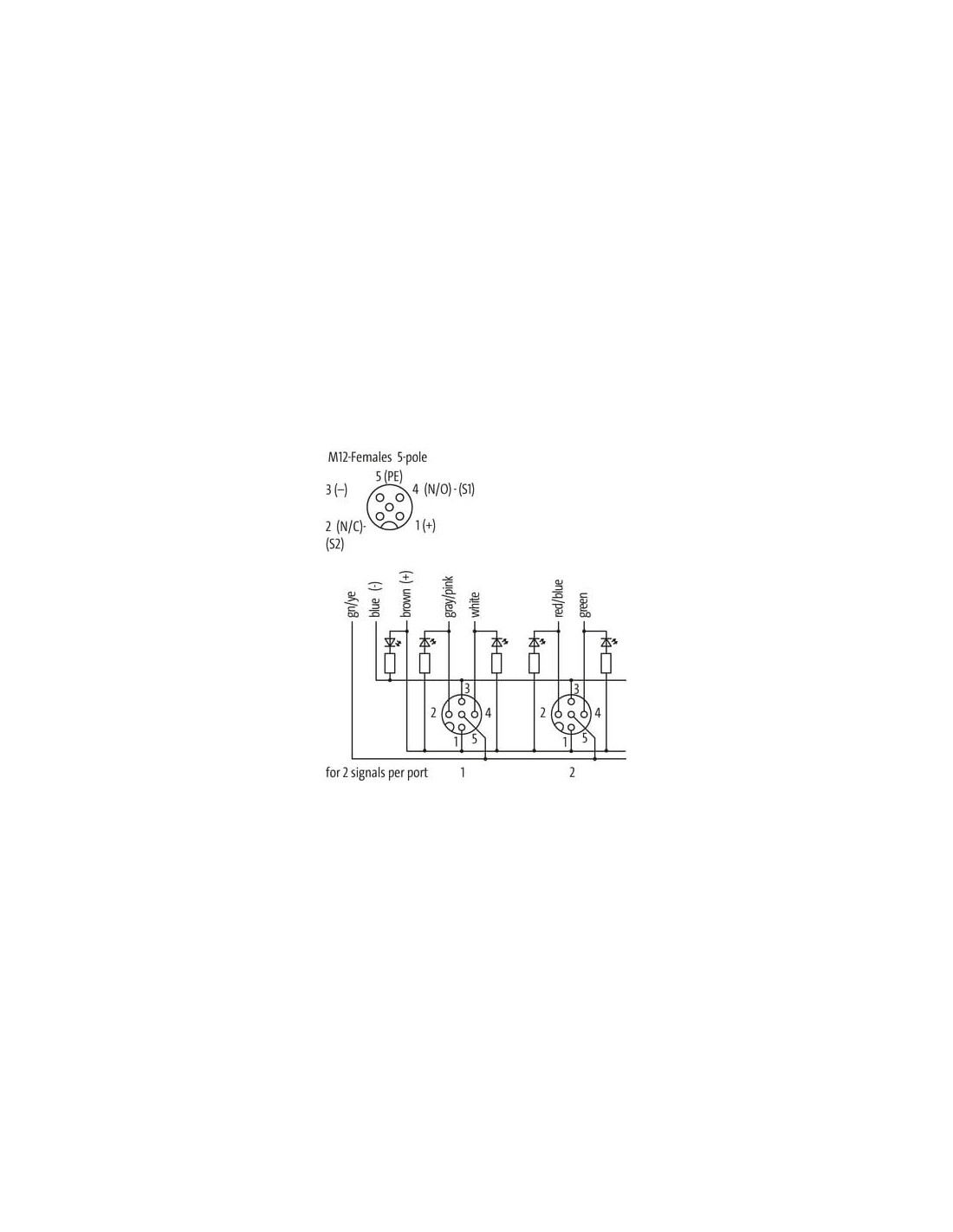

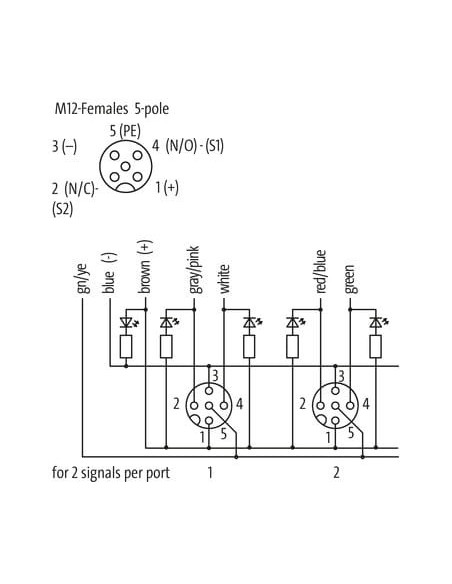

| PIN 1 | + |
| PIN 2 | NC S 2 |
| PIN 3 | - |
| PIN 4 | NO S 1 |
| PIN 5 | PE |
Moduł pasywny Exact12 8xM12, 5-polowy – wysoka niezawodność komunikacji przemysłowej
Moduł pasywny Exact12, 8xM12, 5-polowy (kod produktu: 8000-88511-3980500) to profesjonalne rozwiązanie dedykowane do wymagających aplikacji automatyki przemysłowej, gdzie niezawodność oraz stabilność połączeń elektrycznych są kluczowe. Moduł przeznaczony jest do rozdziału sygnałów w systemach automatyki oraz rozproszonych systemach sterowania, co umożliwia wygodne i uporządkowane podłączanie wielu czujników oraz elementów wykonawczych.
Pasywny rozdzielacz Exact12 – główne zalety i korzyści użytkowania
Exact12 to rozdzielacz wyposażony w osiem portów M12, każdy z pięcioma pinami, przystosowany do pracy z sygnałami NPN 24 V DC. Wysokiej jakości obudowa wykonana z tworzywa sztucznego charakteryzuje się bardzo dobrą odpornością chemiczną oraz odpornością na działanie olejów, co pozwala na stosowanie produktu w najbardziej wymagających środowiskach przemysłowych.
- 8 portów M12, 5-pinowych – idealne do podłączenia czujników i elementów wykonawczych.
- Solidna konstrukcja odporna na czynniki chemiczne i mechaniczne.
- Możliwość pracy w szerokim zakresie temperatur od -20 °C do 70 °C.
- Stopień ochrony IP65/IP67 zapewnia bezpieczeństwo pracy w wilgotnych i zapylonych warunkach.
- Płaszcz przewodu z PUR/PVC, charakteryzujący się doskonałą odpornością na ścieranie oraz promieniowanie UV.
- Długość kabla: 5 m – możliwość realizacji instalacji na większych dystansach (inne długości na zamówienie).
Zastosowanie modułu Exact12 w automatyce i robotyce
Moduł pasywny Exact12 doskonale sprawdza się w rozdzielniach maszyn przemysłowych, na liniach produkcyjnych, w robotyce, systemach pakowania i magazynowania. Umożliwia łatwe grupowanie sygnałów przy jednoczesnym zachowaniu wysokiego poziomu ochrony interfejsów urządzeń końcowych. Dzięki portom M12 jest kompatybilny z szeroką gamą czujników i elementów wykonawczych występujących w środowisku przemysłowym.
- Integracja w szafach sterowniczych oraz na liniach montażowych i produkcyjnych.
- Centralizacja połączeń czujników oraz zaworów.
- Szybki montaż i serwis dzięki przejrzystej budowie i oznaczeniu przewodów.
- Redukcja okablowania oraz uproszczenie struktury instalacji.
Bezpieczeństwo i niezawodność modułu Exact12
Zaawansowane rozwiązania inżynierskie, w tym odporność na ogień (trudnopalność) oraz działanie olejów, benzyny i szerokiej gamy chemikaliów, czynią z tego modułu bezpieczny wybór do wymagających instalacji. Moduł spełnia wymagania międzynarodowych norm (EN IEC 60529, UL, DIN), potwierdzając swoją wysoką jakość i niezawodność działania nawet w najtrudniejszych warunkach przemysłowych.
Kompatybilność i łatwość instalacji – kluczowe cechy Exact12
Gwint montażowy M12 x 1 umożliwia szybki, pewny i powtarzalny montaż. Złącza 5-polowe pozwalają na komfortowe podłączenie zasilania oraz sygnałów bez konieczności stosowania dodatkowych adapterów. Moduł pasywny Exact12 wspiera organizację i optymalizację infrastruktury automatycznej w sposób niezawodny i przemyślany.
Aby zapewnić pełną integralność systemu, zaleca się dobór odpowiednich akcesoriów montażowych oraz skonsultowanie odporności materiałowej w przypadku aplikacji z agresywnymi chemikaliami.
