8-portowy, 4-piny
Wtykowe zaciski śrubowe
Możliwość rozdzielenia potencjałów
z diodą LED dla sygnałów cyfrowych PNP 24 V DC
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
Dane elektryczne | Zasilanie
| Napięcie robocze DC | 24 V |
| Prąd roboczy na styk maks. | 4 A |
| Prąd sumaryczny przy 1-krotnym zasilaniu elektrycznym maks. | 8 A |
| Prąd sumaryczny przy 2-krotnym zasilaniu elektrycznym maks. | 16 A |
Dane techniczne | Komunikacja przemysłowa
| Liczba sygnałów na slot | 1 |
Dane techniczne | Instalowanie
| Przekrój przyłącza maks. | 1,5 mm² |
| Numer AWG maks. | 16 |
Instalowanie | Podłączanie
| Typ połączenia | Wtykowe zaciski śrubowe |
| Gwint montażowy | M12 x 1 |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP67 |
| Stopień ochrony, warunek dodatkowy | przykręcone, zamontowane |
Ochrona urządzenia | Media
| Flame resistance | trudnopalne |
Dane mechaniczne | Dane materiałowe
| Materiał obudowa | Tworzywo sztuczne |
Dane mechaniczne | Dane montażowe
| Typ montażu | Schraubgewinde |

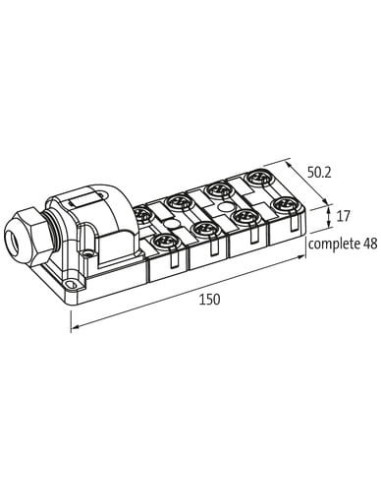

| Wysokość | 150 mm |
| Szerokość | 50,2 mm |
| Głębokość | 17 mm |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -20 °C |
| Temperatura robocza maks. | 80 °C |
Parametry zacisków
Typ przyłącza 1
| Family construction form | Cap |
| Liczba biegunów | 21 |
Typ przyłącza 2
| Family construction form | M12 |
| Gender | female |
| Kolor uchwytu stykowego | czarny |
| Kodowanie | A |
| Liczba biegunów | 5 |

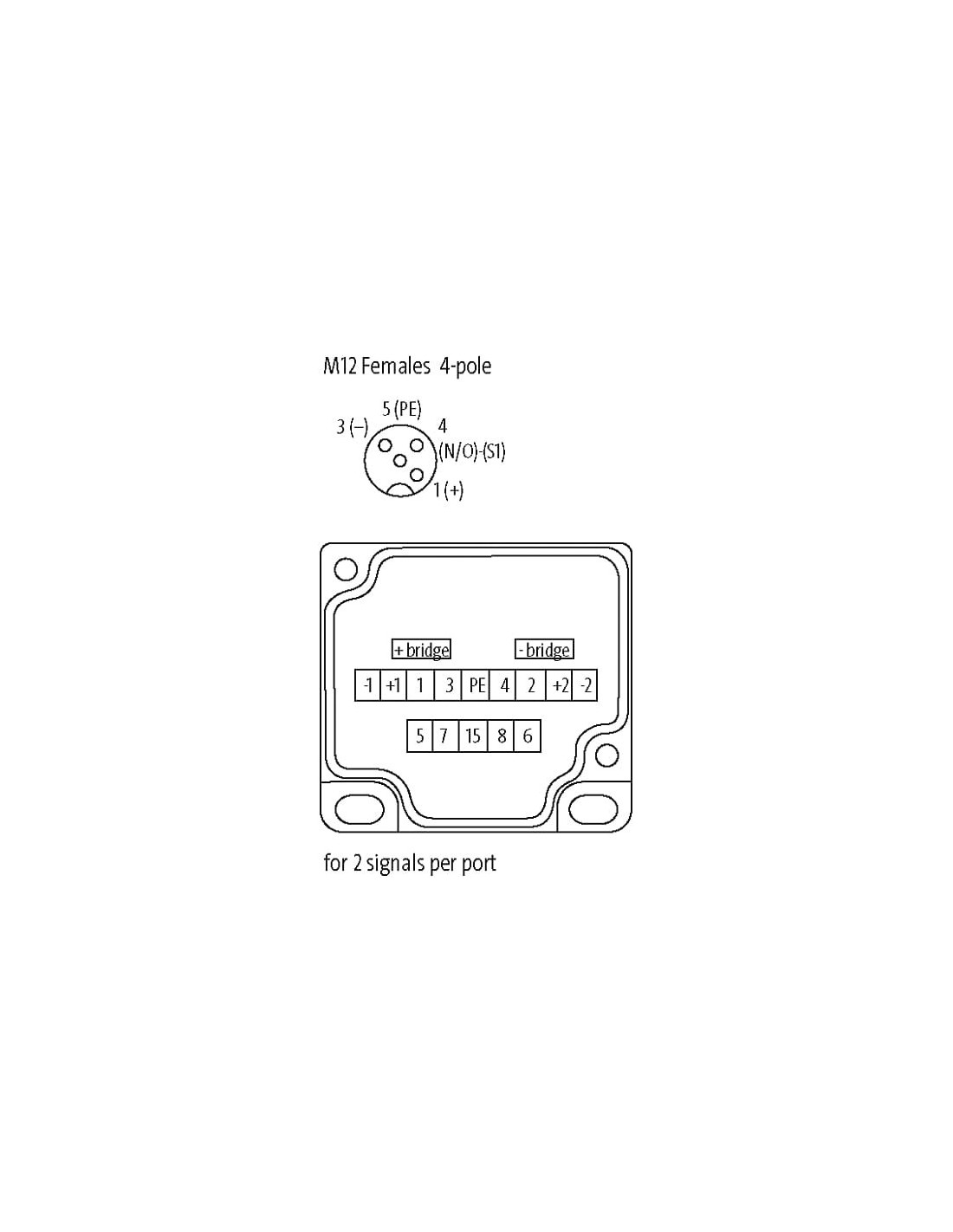

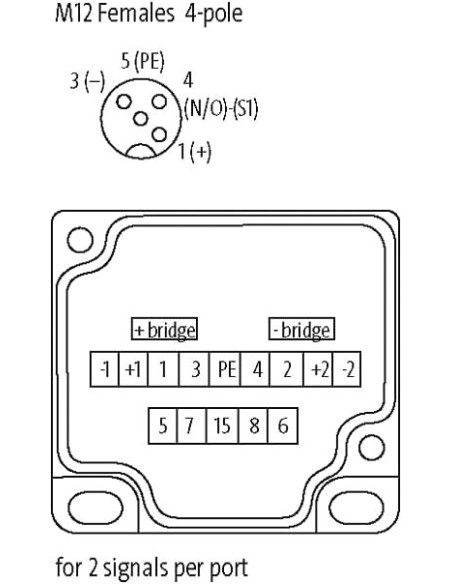

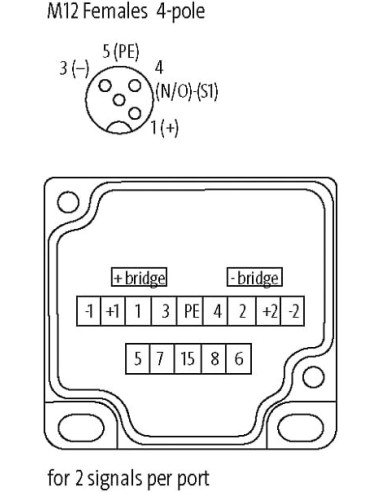

| PIN 1 | 24 V DC |
| PIN 2 | S 2 |
| PIN 3 | 0 V |
| PIN 4 | S 1 |
| PIN 5 | PE |
Moduł pasywny MVP12 8xM12 4-polowy 27778 – rozdzielacz sygnałów do automatyki przemysłowej

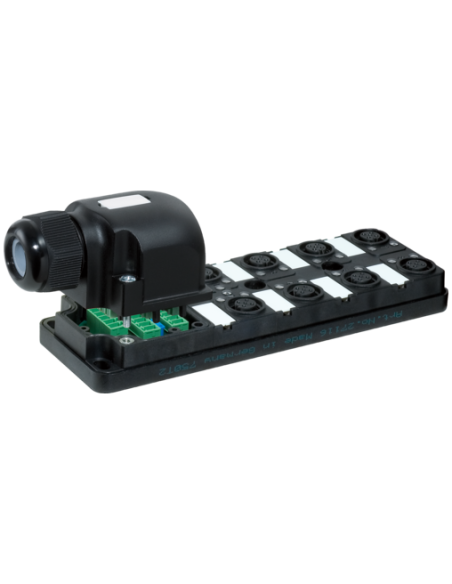

Moduł pasywny MVP12, 8xM12, 4-polowy (kod produktu: 27778) to niezawodne rozwiązanie dedykowane do dystrybucji sygnałów i zasilania w szerokim zakresie systemów automatyki przemysłowej. Moduł umożliwia podłączenie aż ośmiu urządzeń za pomocą standardowych złączy M12, oferując jednocześnie wygodny i uporządkowany sposób okablowania maszyn oraz urządzeń w halach produkcyjnych.
Uniwersalność zastosowań – szerokie możliwości wykorzystania
Rozdzielacz sygnałów MVP12 sprawdzi się wszędzie tam, gdzie wymagana jest wytrzymałość, prostota instalacji i kompatybilność ze standardowym okablowaniem przemysłowym. Moduł znajduje zastosowanie m.in. w:
- Systemach sterowania maszyn
- Automatyzacji linii produkcyjnych
- Instalacjach czujników i urządzeń wykonawczych
- Rozdziale sygnałów binarnych i dystrybucji zasilania
Tego typu moduły cieszą się dużą popularnością w aplikacjach przemysłu spożywczego, motoryzacyjnego, przetwórczego i maszynowego, gdzie istotne są szczelność, odporność chemiczna oraz szybka wymiana komponentów.
Najważniejsze zalety i cechy funkcjonalne
- 8 portów M12 z 4-pinowymi gniazdami – ułatwia równoczesne podłączenie wielu urządzeń.
- Wtykowe zaciski śrubowe – szybka, pewna i bezpieczna instalacja przewodów bez konieczności lutowania.
- Statusowa dioda LED dla każdego kanału – umożliwia szybkie sprawdzenie obecności sygnału dzięki podświetleniu LED (dla sygnałów PNP 24V DC).
- Stopień ochrony IP67 – wysoka szczelność chroni układ przed pyłem i krótkotrwałym zalaniem, co czyni go idealnym do trudnych warunków przemysłowych.
- Obudowa z tworzywa sztucznego o podwyższonej odporności chemicznej – umożliwia pracę w środowiskach narażonych na działanie olejów oraz agresywnych mediów.

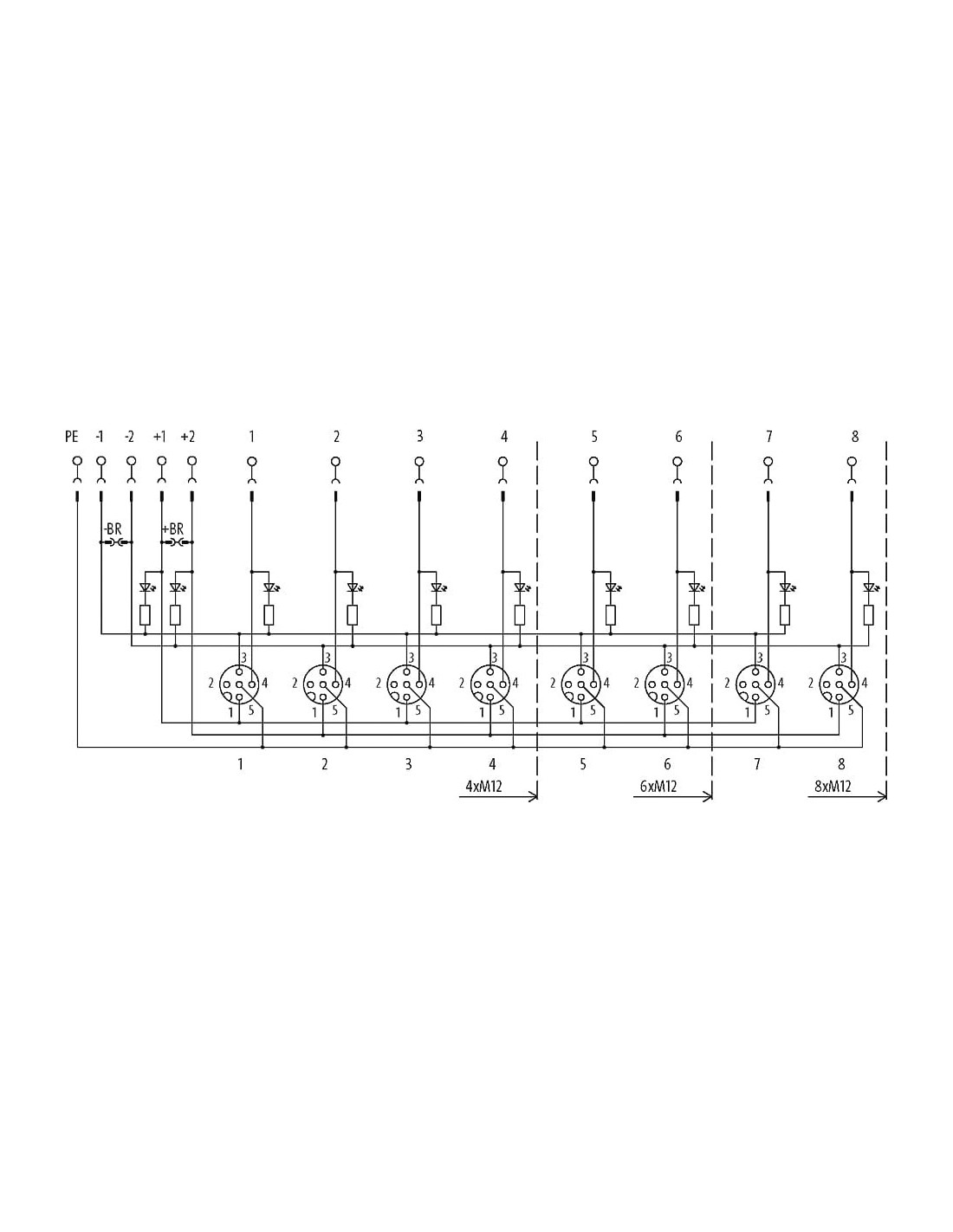

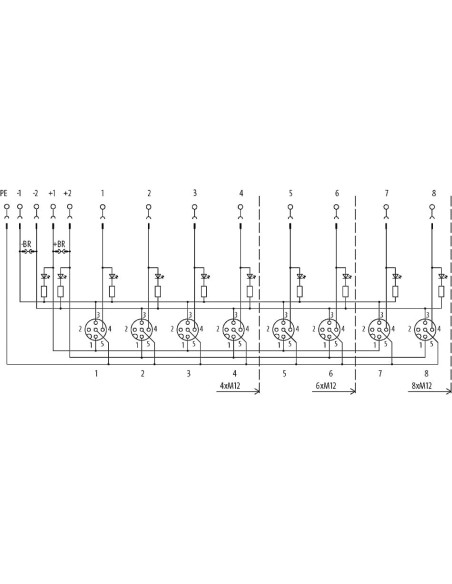

- Możliwość zróżnicowania potencjałów – konfiguracja mostków umożliwia niezależne zasilanie wybranych sekcji modułu.
- Przystosowanie do szerokiego zakresu temperatur – pozwala na niezawodną pracę w temperaturze od -20°C do +80°C.
Montaż i integracja w systemach przemysłowych – MVP12 8xM12

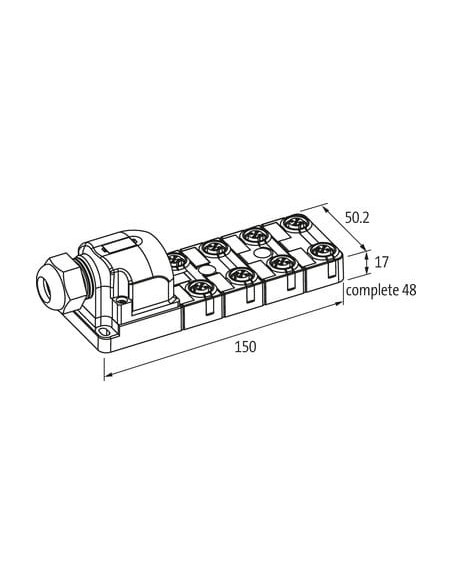

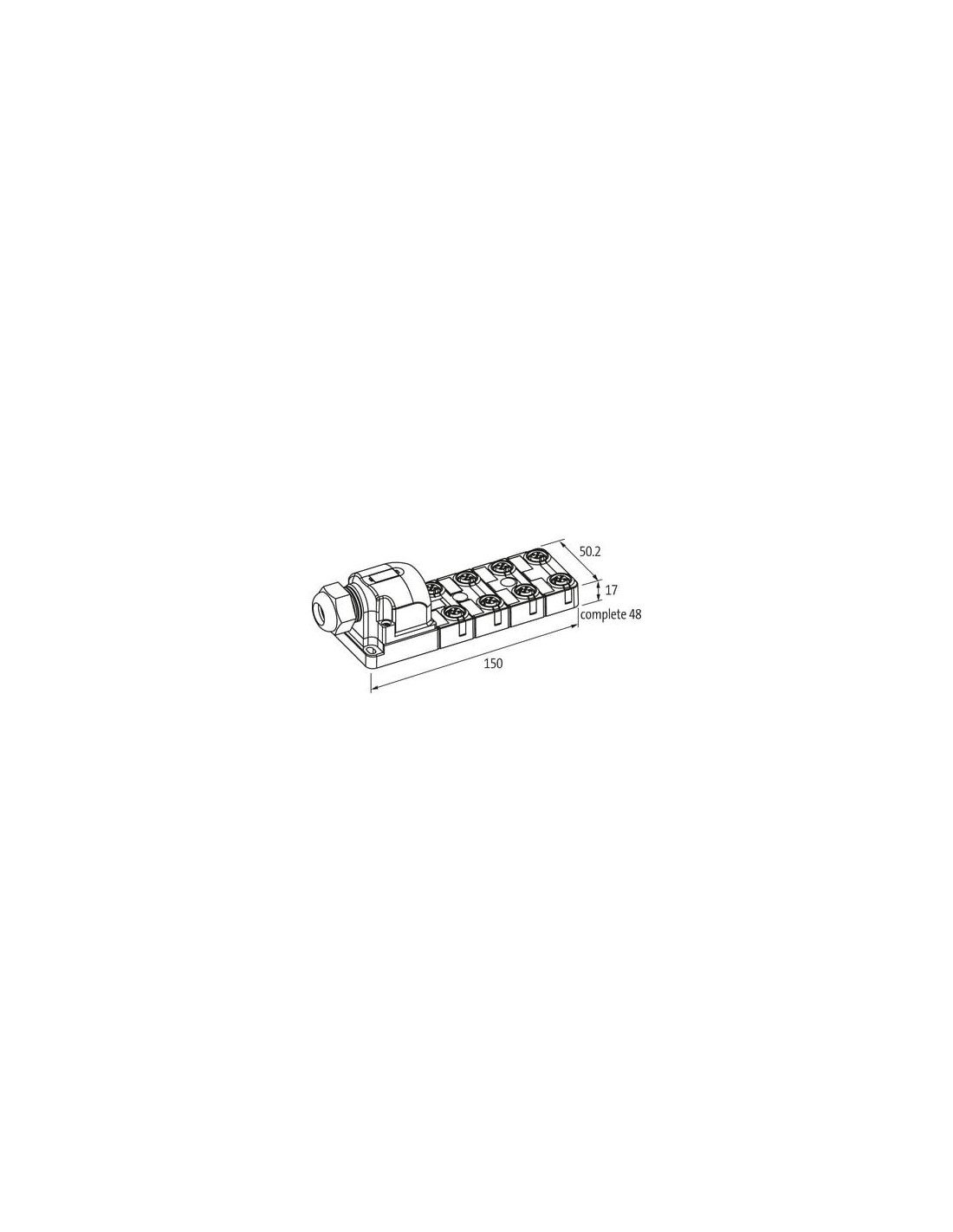

Urządzenie wyposażone jest w standardowe gwinty montażowe M12 x 1 oraz zapewnia wygodę i elastyczność podczas instalacji zarówno w nowych, jak i modernizowanych liniach produkcyjnych. Kompaktowe wymiary (150 x 50,2 x 17 mm) oraz ergonomiczny układ zacisków pozwalają na łatwą integrację nawet w ograniczonej przestrzeni szafy sterowniczej lub obudowy maszyny.
- Prosta identyfikacja i podłączenie przewodów dzięki numerowanym i czytelnym zaciskom.
- Wytrzymałość mechaniczna umożliwia stabilne mocowanie do różnych podłoży.
Bezpieczeństwo i trwałość – gwarancja pewnej pracy
Moduł MVP12 27778 spełnia wymogi trudnopalności oraz zapewnia wysoką odporność na warunki przemysłowe.
Stopień ochrony IP67 gwarantuje pełną szczelność przy właściwie dokręconych złączach, co zwiększa odporność na wpływ wody, kurzu i innych zanieczyszczeń.
Podsumowanie – pasywny rozdzielacz M12 do automatyki
Pasywny moduł MVP12 8xM12 4-polowy to praktyczne rozwiązanie do efektywnej dystrybucji sygnałów oraz zasilania w rozbudowanych układach automatyki. Niezawodność, łatwość montażu, odporność na trudne warunki oraz czytelność instalacji czynią go uniwersalnym komponentem dla nowoczesnych systemów przemysłowych, maszynowych i produkcyjnych.
