8-portowy, 5-piny
PUR/PVC
Przewód główny z zaciskami sprężynowymi
3.0 m
11/12-piny
Inne długości kabli są dostarczane na życzenie.
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
Dane elektryczne | Zasilanie
| Napięcie robocze DC | 24 V |
| Prąd roboczy na styk maks. | 4 A |
Instalowanie | Podłączanie
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP65, IP67 |
Ochrona urządzenia | Media
| Flame resistance | trudnopalne |
Dane mechaniczne | Dane materiałowe
| Materiał obudowa | Tworzywo sztuczne |
Dane mechaniczne | Dane montażowe
| Typ montażu | Schraubgewinde |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -20 °C |
| Temperatura robocza maks. | 70 °C |
| Additional condition temperature range | depending on cable quality |
Dane dotyczące kabla
General data | Cable
| Identyfikacja przewodu | 398 |
| Rodzaj przewodu | 2 |
| Funkcja kabla | Hybrydowe, Sygnał, Power |
| Kolor izolacji | szary |
| Type of Certificate | cURus |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 7 wires o Wypełniacz rdzeniowy twisted |
| Amount stranding (type 2) | 1 |
| Stranding (type 2) | 12 wires o Sposób łączenia twisted |
| wire arrangement | biały, szaro-różowe, brązowo-zielony, żółty, zielono-biały, zielony, czerwono-niebieskie, (fioletowy, brązowo-szary, czarny, szaro-biały, czerwony, brązowo-żółty, rosa, żółto-biały, szary, niebieski, , zielono-żółte) |
Mechanical data | Cable
| Cable weigth | 165 g/m |
| Materiał płaszcz | PUR |
| Twardość krawędzi osłona | 87 ± 5 Shore A |
| Bez składników (płaszcz) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezsilikonowe |
| Outer-diameter (jacket) | 10 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Materiał płaszcza wewnętrznego | PVC |
| Kolor (płaszcz wewnętrzny) | szary |
| Material wire insulation | PVC |
| Amount wires | 16 |
| Outer diameter insulation | 1,3 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 43 ± 5 Shore D |
| Material properties wire insulation | możliwość dobrej obróbki maszynowej |
| Ingredient freeness wire insulation | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezsilikonowe |
| Amount strands (wire) | 19 |
| Diameter of single wires | 0,15 mm |
| Conductor crosssection (wire) | 0,34 mm² |
| Material conductor wire | Skrętka miedziana, goła |
| Conductor type (wire) | Klasa skrętki 5 |
| Material wire insulation (Power) | PVC |
| Outer diameter wire insulation (Power) | 1,8 mm |
| Tolerance outer diameter wire insulation (Power) | ±5 % |
| Shore hardness wire insulation (Power) | 43±5 Shore D |
| Material properties wire insulation (Power) | możliwość dobrej obróbki maszynowej |
| Ingredient freeness wire insulation (Power) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezsilikonowe |
| Liczba żył (zasilanie) | 3 |
| Amount strands wire (Power) | 42 |
| Diameter of single wires (Power) | 0,15 mm |
| Wire conductor cross section (Power) | 0,75 mm² |
| Material conductor wire (Power) | Skrętka miedziana, goła |
| Conductor type wire (Power) | Klasa skrętki 6 |
Electrical data | Cable
| Max. rated voltage (conductor - conductor) | 300 V |
| Max. rated voltage (conductor - ground) | 300 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 4 A |
| Current carrying capacity min. wire (Power) | 7,8 A |
| Electrical resistance line constant wire | 57 Ω/km @ 20 °C |
| Electrical resistance coating wire (Power) | 26 Ω/km @20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 2 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 2 kV @ 60 s |
Temperature range | Cable
| Temperatura robocza min. (stała) | -30 °C |
| Temperatura robocza maks. (stała) | 80 °C |
| Temperatura robocza min. (w ruchu) | -5 °C |
| Temperatura robocza maks. (w ruchu) | 70 °C |
Resistances | Cable
| Odporność na płomień | IEC 60332-2-2 | UL 1581 § 1090 | UL 1581 § 1100 FT2 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | dobre, sprawdzić w zależności od zastosowania | DIN EN 60811-404 |
Installation | Cable
| Promień zgięcia (stały) | 5 x Outer diameter |
| Promień gięcia (w ruchu) | 10 x Outer diameter |
| Liczba cykli gięcia (C-track) | 2 Mio. @ 25 °C |
| Dystans (C-track) | 5 m @ 25 °C |
| Prędkość ruchu (C-track) | 2 m/s @ 25 °C |
Parametry zacisków
Typ przyłącza 1
| Family construction form | free cable end |
| Kolor uchwytu stykowego | szary |
| Liczba biegunów | 19 |
Typ przyłącza 2
| Family construction form | M12 |
| Gender | female |
| Kolor uchwytu stykowego | czarny |
| Kodowanie | A |
| Liczba biegunów | 5 |
| PIN 1 | + |
| PIN 2 | NC S 2 |
| PIN 3 | - |
| PIN 4 | NO S 1 |
| PIN 5 | PE |

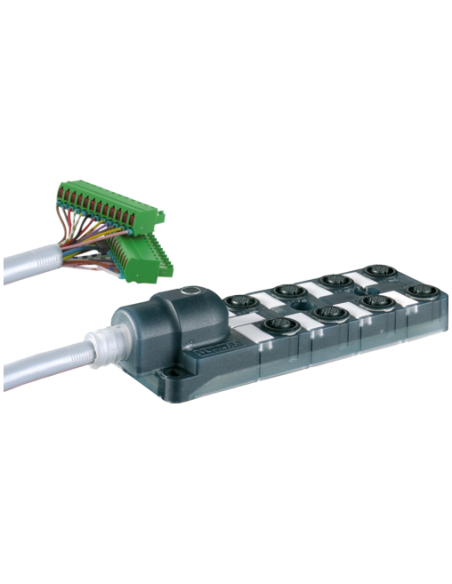

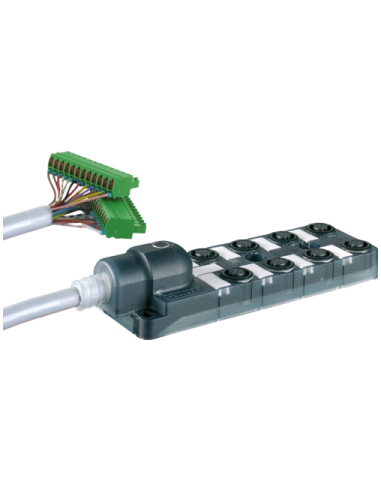

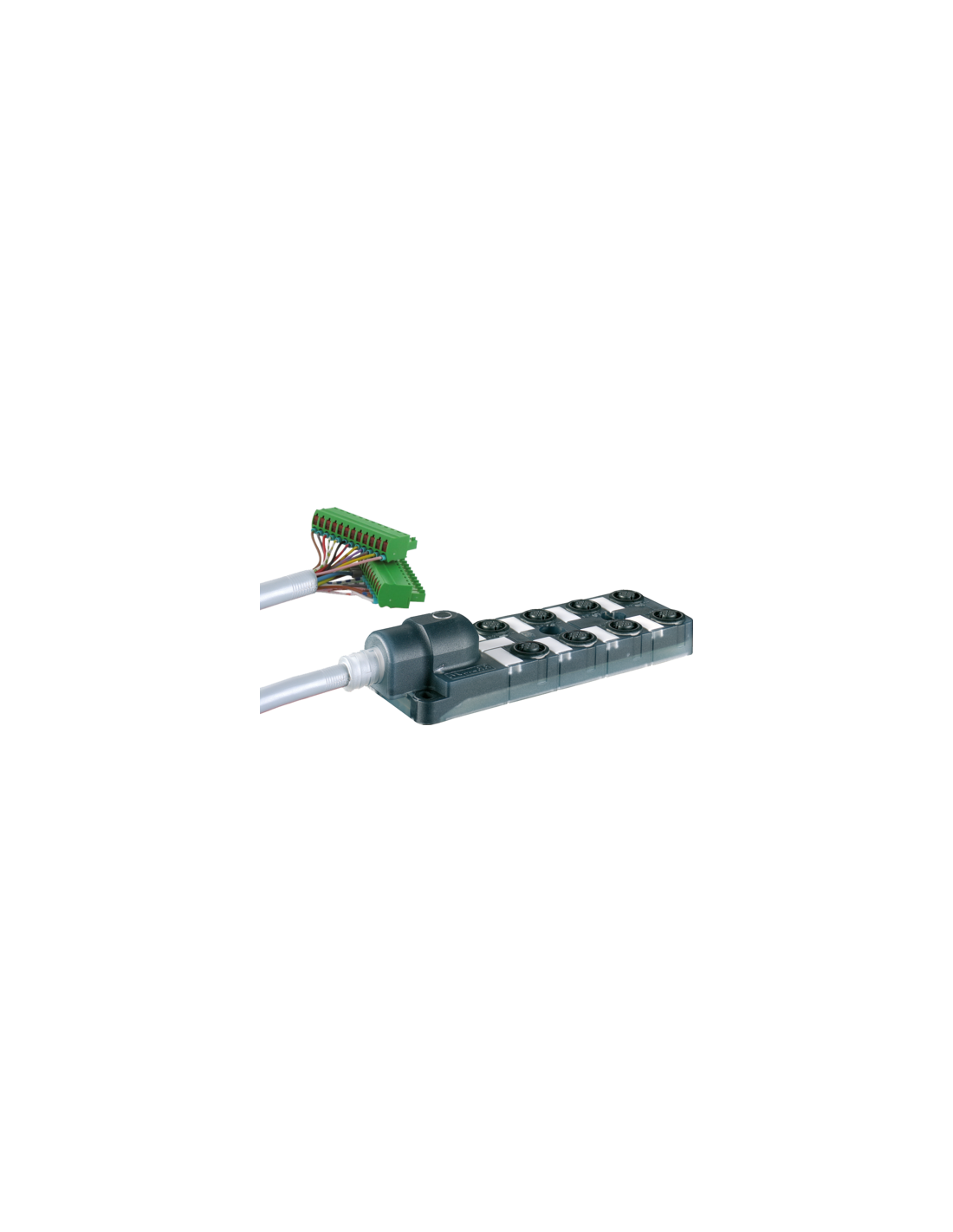

Exact12 – 8-portowy rozdzielacz M12, 5-biegunowy z kablem formowanym
Exact12, z kodem produktu 8000-98510-3981500, to wysokiej klasy rozdzielacz sygnałowy, wyposażony w 8 gniazd M12 po 5 pinów każde, przeznaczony do profesjonalnych instalacji automatyki przemysłowej. Urządzenie posiada formowany przewód o długości 3 m oraz wygodne przyłącza ze złączami sprężynowymi, co znacząco ułatwia szybki montaż i niezawodne podłączenie do systemów sterowania.
Profesjonalne rozwiązanie do systemów automatyki – rozdzielacz Exact12
Rozdzielacz Exact12 jest szeroko wykorzystywany w instalacjach automatyki przemysłowej, systemach transportowych, maszynach produkcyjnych oraz liniach pakujących. Dzięki uniwersalności i solidnej konstrukcji doskonale sprawdza się wszędzie tam, gdzie niezbędne jest szybkie i niezawodne połączenie czujników oraz elementów wykonawczych.
- Wytrzymała obudowa z tworzywa sztucznego – zapewnia wysoką odporność na uderzenia oraz ścieranie, a także odporność chemiczną i na oleje.
- Ochrona na poziomie IP65 oraz IP67 – gwarantuje niezawodne działanie nawet w wymagających i trudnych warunkach przemysłowych.
- Trudnopalny kabel PUR/PVC – zapewnia dodatkowe bezpieczeństwo przeciwpożarowe oraz długotrwałą trwałość przewodu.
- Wygodna identyfikacja przewodów – kolorowe oznaczenia umożliwiają szybkie i precyzyjne podłączenie.
- Szeroki zakres temperatur pracy – praca w temperaturach od -30°C do 80°C pozwala na instalację zarówno w hali przemysłowej, jak i w warunkach zewnętrznych.
Kabel formowany Exact12 – parametry i zastosowania
Kabel hybrydowy, wykorzystany w rozwiązaniu Exact12, wyróżnia się połączeniem przewodów sygnałowych oraz zasilających. Przewód o średnicy zewnętrznej 10 mm i wysokiej elastyczności zapewnia łatwy montaż, trwałość oraz odporność na wielokrotne zginanie.
- Wytrzymałość na zginanie – do 2 milionów cykli przy pracy w prowadnicy kablowej.
- Odporność na środki chemiczne i oleje – spełnia normy DIN EN 60811-404.
- Bezpieczeństwo pracy – wytrzymałość na napięcia do 2 kV i prąd roboczy do 4 A na styk.
- Bezhalogenowy i bezsilikonowy skład – idealne rozwiązanie do środowisk o zwiększonych wymaganiach czystości.
Możliwości i typowe zastosowania rozdzielacza Exact12
Rozdzielacz M12 z formowanym kablem jest niezastąpionym rozwiązaniem wszędzie tam, gdzie liczy się maksymalna niezawodność i skrócenie czasu instalacji podczas uruchamiania nowych maszyn lub rozbudowy istniejących systemów sterowania.
- Punkty podłączenia dla czujników i siłowników w maszynach
- Szybka i uporządkowana dystrybucja sygnałów wejścia/wyjścia do sterowników PLC
- Automatyka linii montażowych, pakujących, logistycznych oraz sortowniczych
- Przemysł spożywczy, logistyczny, motoryzacyjny i produkcyjny
Nowoczesne podejście do podłączania automatyki – Exact12 8xM12
Stosując rozdzielacz Exact12 8xM12, można znacząco uprościć instalację i konserwację systemów automatyki, skracając czas przestojów oraz zwiększając niezawodność całej infrastruktury technicznej. Dzięki wysokiej odporności mechanicznej, szerokiemu zakresowi temperatury pracy i uniwersalności zastosowań, jest to sprawdzone rozwiązanie dla wymagających środowisk przemysłowych.
