Dostępny
5-piny (port 1...4)
4-piny (port 5...8)
z diodą LED dla sygnałów cyfrowych PNP 24 V DC (port 1...4)
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
Dane elektryczne | Zasilanie
| Napięcie robocze DC | 24 V |
| Prąd roboczy na styk maks. | 4 A |
| Prąd sumaryczny maks. | 8 A |
Instalowanie | Podłączanie
| Gwint montażowy | M12 x 1 |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP65, IP67 |
Ochrona urządzenia | Media
| Flame resistance | trudnopalne |
Dane mechaniczne | Dane materiałowe
| Materiał obudowa | Tworzywo sztuczne |
Dane mechaniczne | Dane montażowe
| Typ montażu | Schraubgewinde |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -20 °C |
| Temperatura robocza maks. | 60 °C |

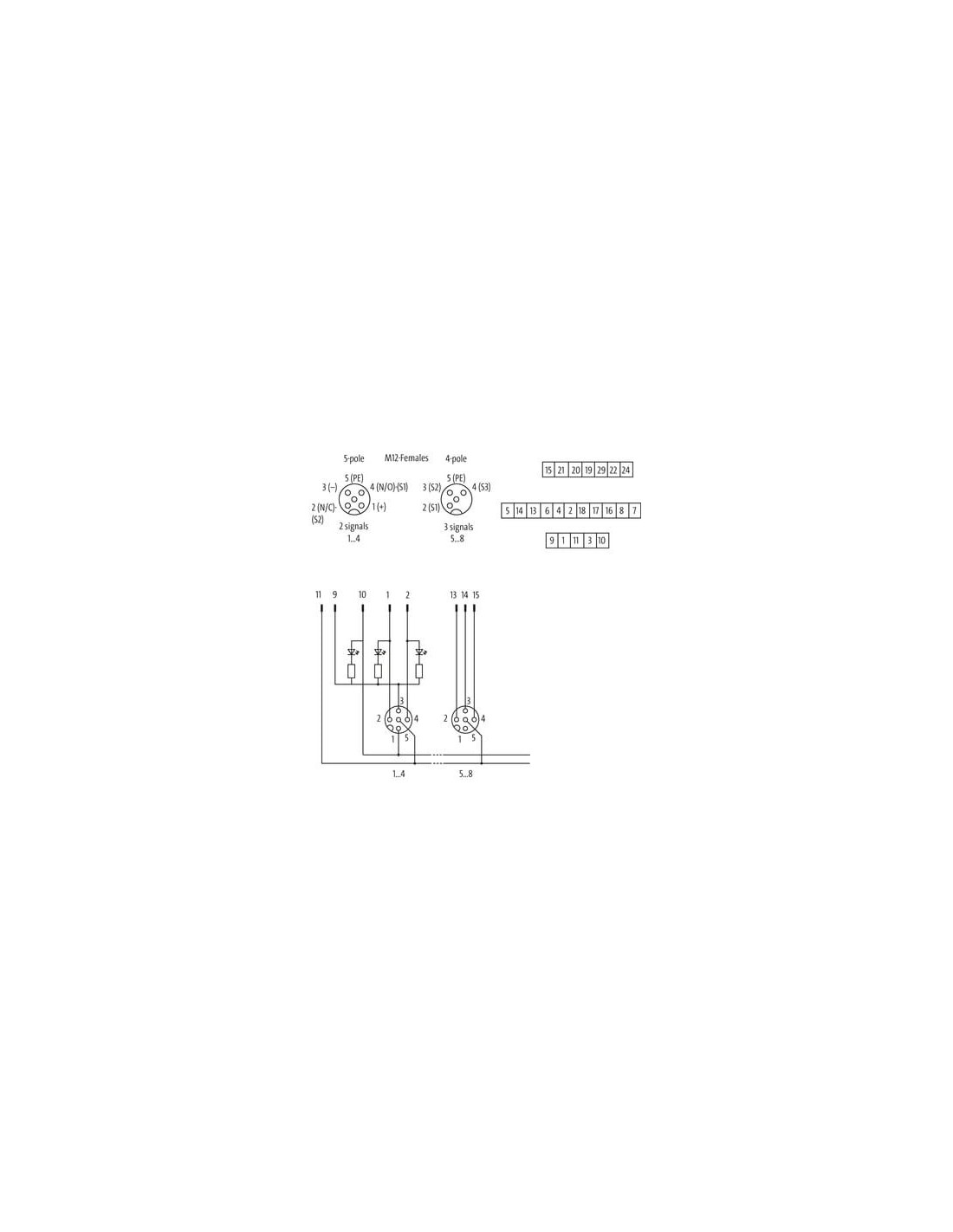

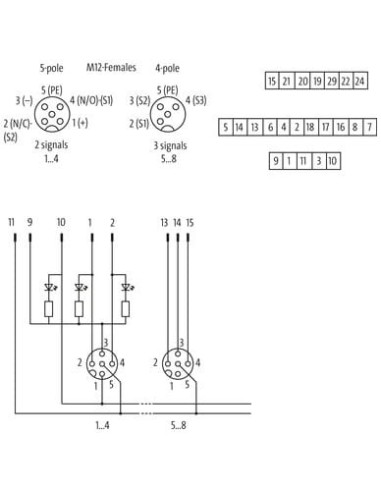

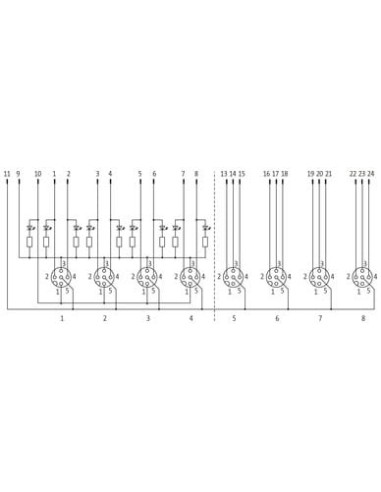

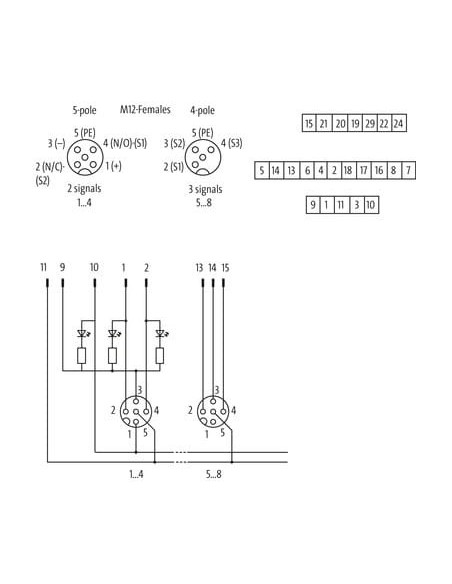

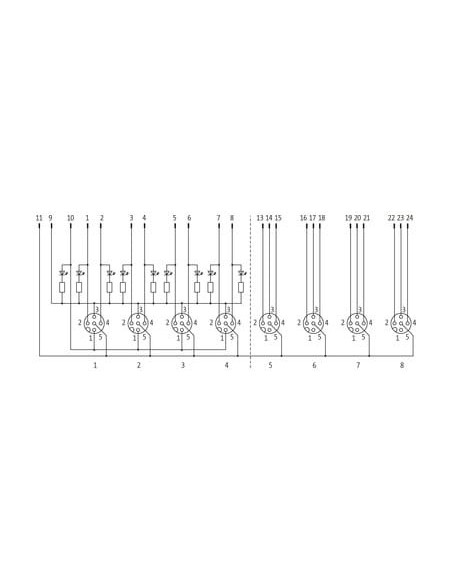

Parametry zacisków
Typ przyłącza 1
| Family construction form | Cap |
| Liczba biegunów | 24 |
Typ przyłącza 2
| Family construction form | M12 |
| Gender | female |
| Kolor uchwytu stykowego | żółty |
| Kodowanie | A |
| Liczba biegunów | 5 |
| PIN 1 | n.c. |
| PIN 2 | S 2 |
| PIN 3 | S 3 |
| PIN 4 | S 4 |
| PIN 5 | PE |
Typ przyłącza 3
| Family construction form | M12 |
| Gender | female |
| Kolor uchwytu stykowego | czarny |
| Kodowanie | A |
| Liczba biegunów | 5 |
| PIN 1 | 24 V DC |
| PIN 2 | S 2 |
| PIN 3 | 0 V |
| PIN 4 | S 1 |
| PIN 5 | PE |

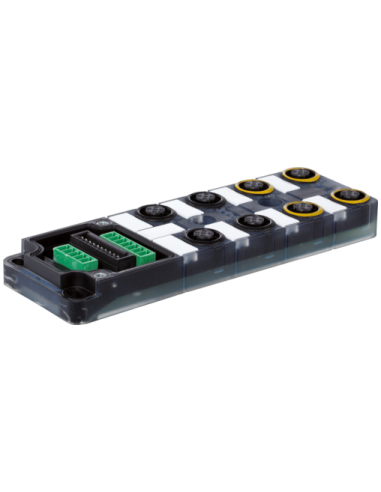

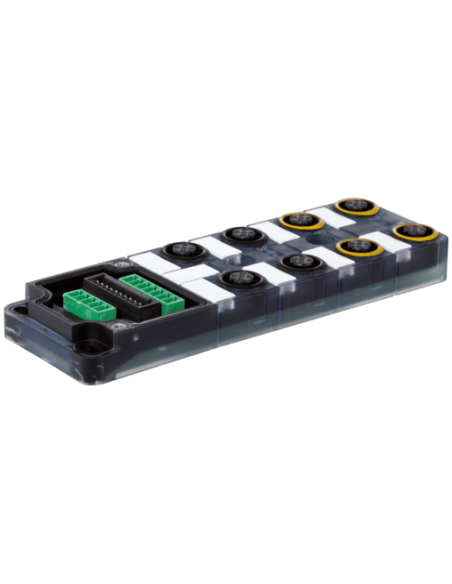

Moduł pasywny Exact12 Safety 8000-98700-0000000 – specjalistyczny rozdzielacz sygnałów M12
Moduł pasywny Exact12 Safety o kodzie 8000-98700-0000000 to wysokiej klasy rozdzielacz sygnałów, przeznaczony do zastosowań w automatyce przemysłowej. Sprawdza się w środowiskach, w których wymagana jest niezawodność, bezpieczeństwo oraz odporność na czynniki zewnętrzne. Dzięki uniwersalnej konstrukcji moduł umożliwia łatwą integrację z szeroką gamą systemów sterowania i urządzeń przemysłowych.
Najważniejsze cechy modułu rozdzielającego Exact12 Safety
- 8 portów M12 – proste podłączenie czujników i elementów wykonawczych.
- Porty 5-pinowe (1–4) oraz 4-pinowe (5–8) – elastyczność konfiguracji w zależności od potrzeb aplikacji.
- Wskaźniki LED dla sygnałów cyfrowych PNP 24 V DC – szybka diagnostyka stanów pracy (porty 1–4).
- Obudowa z tworzywa sztucznego – zapewnia wysoką odporność chemiczną i ochronę przed olejami.
- Stopień ochrony IP65 / IP67 – gwarancja bezpieczeństwa pracy w trudnych warunkach środowiskowych.

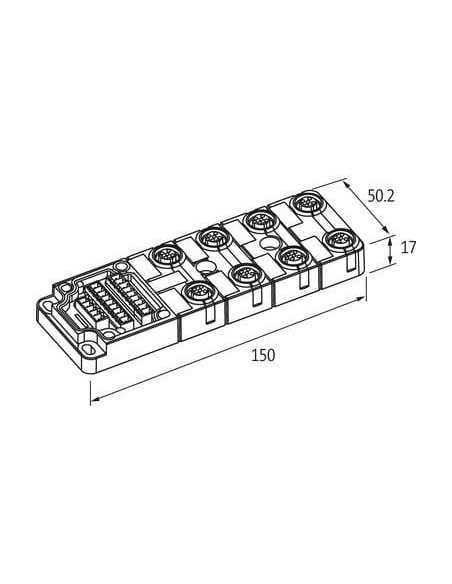

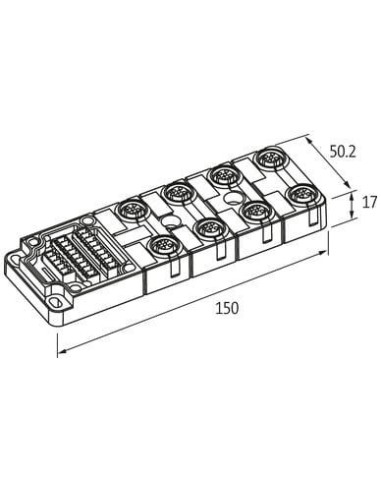

- Kompaktowe wymiary – ułatwiają montaż nawet w ograniczonej przestrzeni (150 x 50,2 x 17 mm).
- Certyfikaty potwierdzające jakość – produkt spełnia wymagane normy branżowe.
Zastosowania – gdzie sprawdzi się moduł pasywny Exact12 Safety?
Przemysłowa rozdzielnica M12 znajduje zastosowanie w systemach automatyki, liniach produkcyjnych, maszynach oraz instalacjach, gdzie istotne jest bezpieczne i efektywne zarządzanie sygnałami. Moduł umożliwia wygodne łączenie i rozdzielanie sygnałów, co przyspiesza zarówno instalację, jak i przyszłe prace serwisowe oraz diagnostyczne.
- Automatyka przemysłowa – integracja z czujnikami, przyciskami, wyłącznikami bezpieczeństwa.
- Maszyny i linie pakujące – podłączenie urządzeń wykonawczych i monitorujących.
- Przemysł spożywczy, chemiczny i motoryzacyjny – odporność na agresywne media, pył, wilgoć oraz oleje.
- Systemy bezpieczeństwa – szyfrowany sygnał i diody LED pozwalają na szybką kontrolę stanu pracy wejść.
Budowa i montaż – przemyślane rozwiązania techniczne
Obudowa modułu wykonana jest z trwałego tworzywa sztucznego, które zapewnia długotrwałą eksploatację w trudnych warunkach przemysłowych. Uniwersalne złącza M12 oraz solidny gwint montażowy M12 x 1 umożliwiają pewne i szybkie mocowanie. Temperatura pracy w zakresie od -20°C do 60°C pozwala na wykorzystanie urządzenia w szerokim spektrum aplikacji.
Dlaczego warto wybrać moduł pasywny Exact12 Safety?
- Szybkość podłączenia – minimalizacja czasu instalacji oraz ryzyka błędnego okablowania.
- Niezawodność i bezpieczeństwo – spełnienie norm IP65/IP67 oraz trudnopalność materiału obudowy.
- Wszechstronność – możliwość pracy w wielu branżach i środowiskach.
- Łatwa integracja – kompatybilność z nowoczesnymi systemami automatyki i sterowania.
Moduł pasywny Exact12 Safety 8000-98700-0000000 to rozwiązanie dla wymagających aplikacji, w których priorytetem jest szybkie i niezawodne połączenie elementów systemów sygnałowych w środowisku przemysłowym i automatyce maszyn.
