4-portowy UNIWERSALNY, ekranowany
Port M23, 19-piny
bez diody LED dla analogowych sygnałów do 125 V AC/DC
Zastępuje identyczny produkt (nr art. 27533)
Styki M12 1, 2, 3, 4 oddzielnie wyprowadzone; PE wspólnie
Dane elektryczne | Zasilanie
| Napięcie robocze AC maks. | 125 V |
| Napięcie robocze DC maks. | 125 V |
| Prąd roboczy na styk maks. | 4 A |
| Prąd sumaryczny maks. | 7,5 A |
Instalowanie | Podłączanie
| Gwint montażowy | M12 x 1 |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP65, IP67, IP68 |
Dane mechaniczne | Dane materiałowe
| Powłoka obudowy | Nickeled |
| Materiał obudowa | Cynkowy odlew ciśnieniowy |
Dane mechaniczne | Dane montażowe
| Typ montażu | Schraubgewinde |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 90 °C |
Parametry zacisków
Typ przyłącza 1
| Family construction form | M12 |
| Gender | female |
| Kolor uchwytu stykowego | czarny |
| Kodowanie | A |
| Liczba biegunów | 5 |
| PIN 1 | + |
| PIN 2 | NC S 2 |
| PIN 3 | - |
| PIN 4 | NO S 1 |
| PIN 5 | PE |

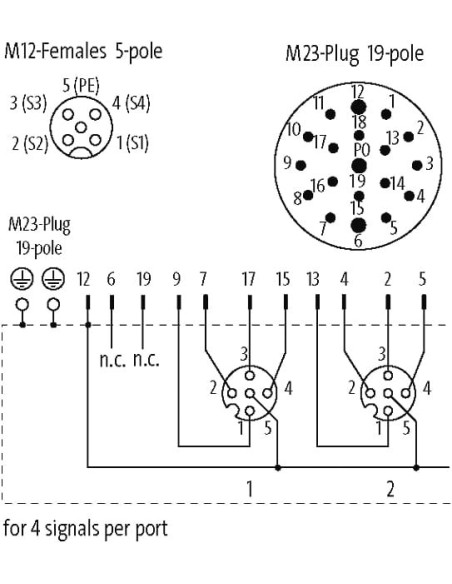

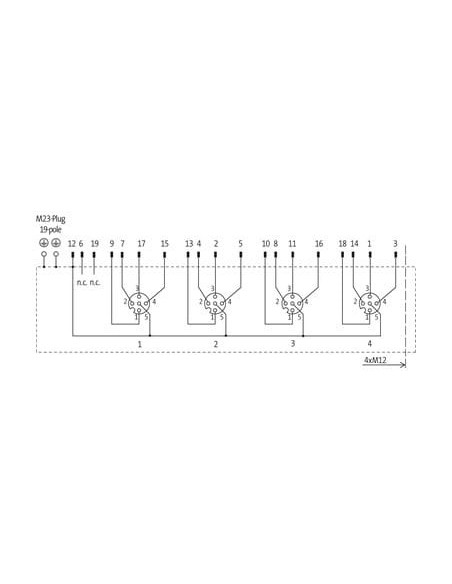

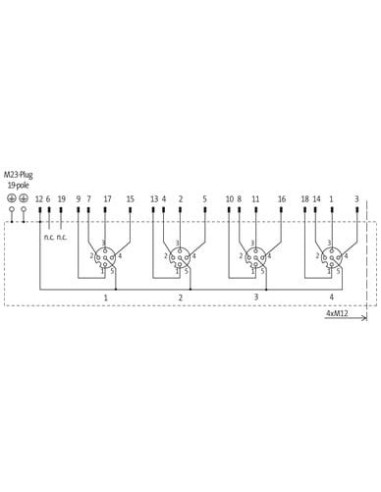

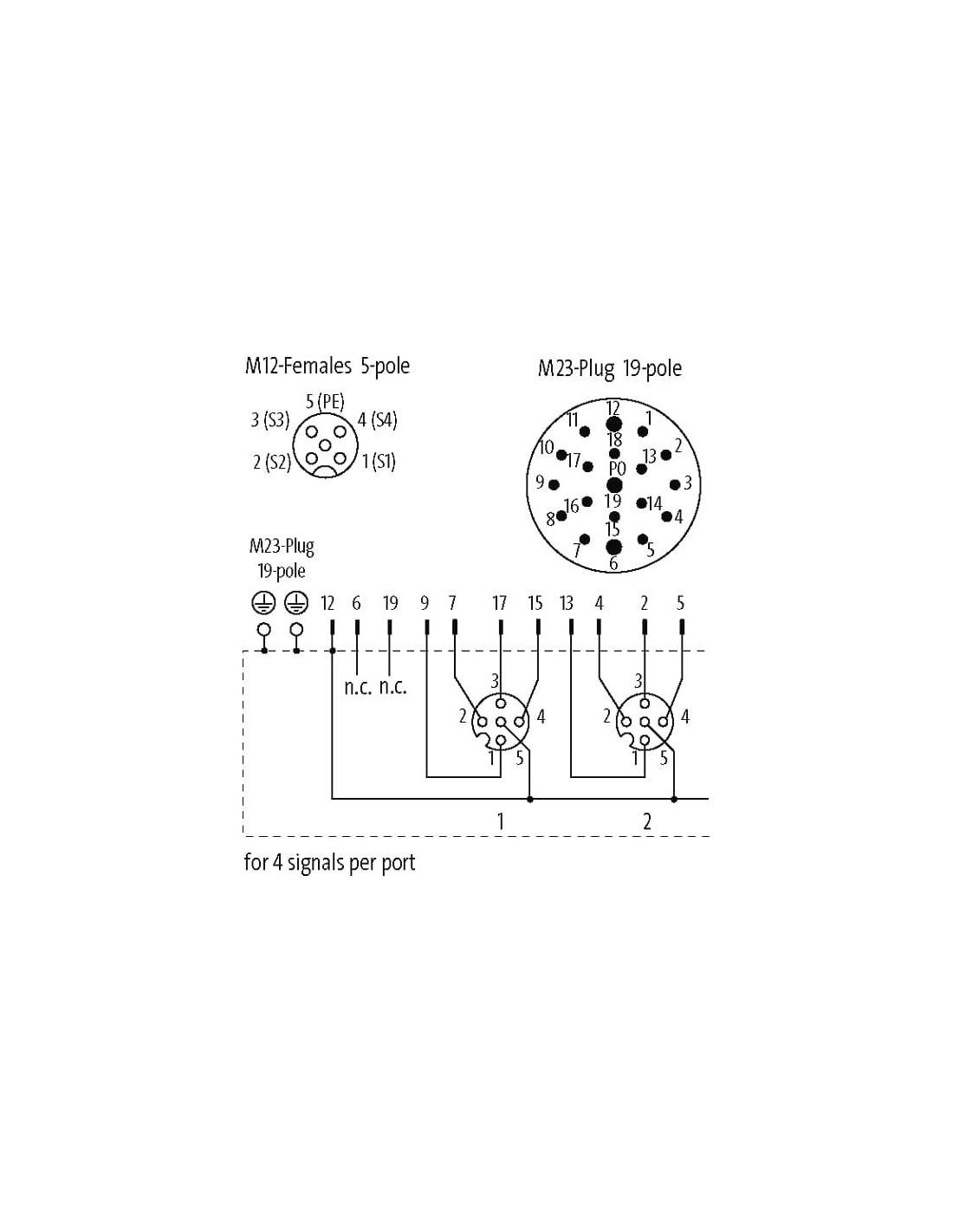

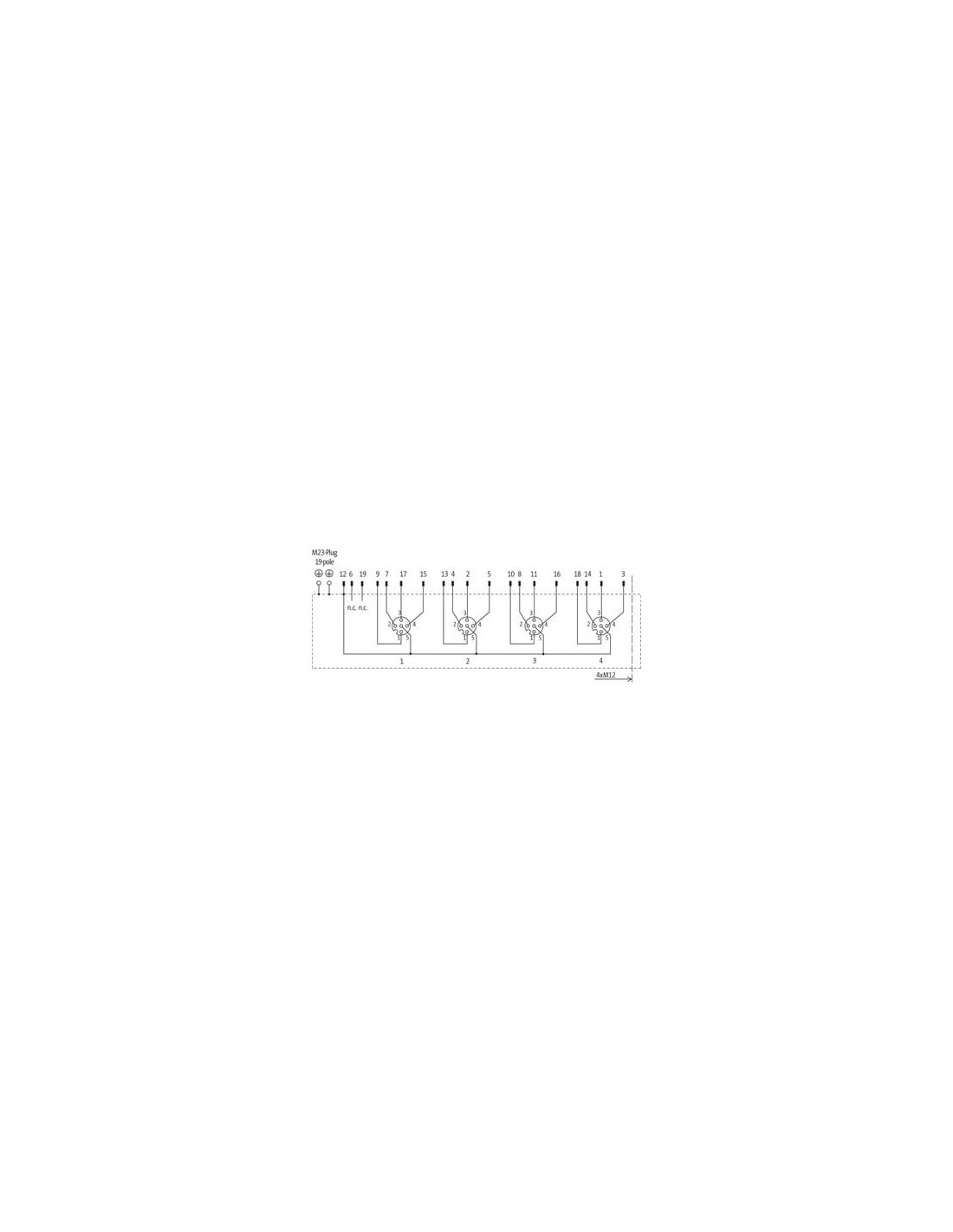

Typ przyłącza 2
| Family construction form | M23 |
| Gender | male |
| Kolor uchwytu stykowego | czarny |
| Kodowanie | A |
| Liczba biegunów | 19 |
| PIN 1 | VT |
| PIN 2 | RD |
| PIN 3 | GY |
| PIN 4 | RD / BU |
| PIN 5 | GN |
| PIN 6 | BU |
| PIN 7 | GY / PK |
| PIN 8 | WH / GN |
| PIN 9 | WH / YE |
| PIN 10 | WH / GY |
| PIN 11 | BK |
| PIN 12 | YE / GN |
| PIN 13 | YE / BN |
| PIN 14 | BN / GN |
| PIN 15 | WH |
| PIN 16 | YE |
| PIN 17 | PK |
| PIN 18 | GY / BN |
| PIN 19 | BN |

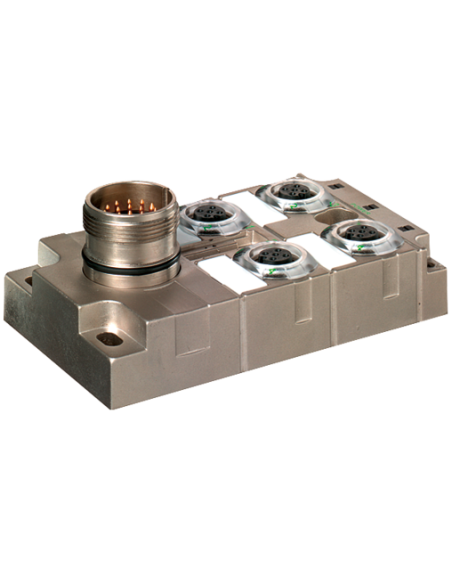

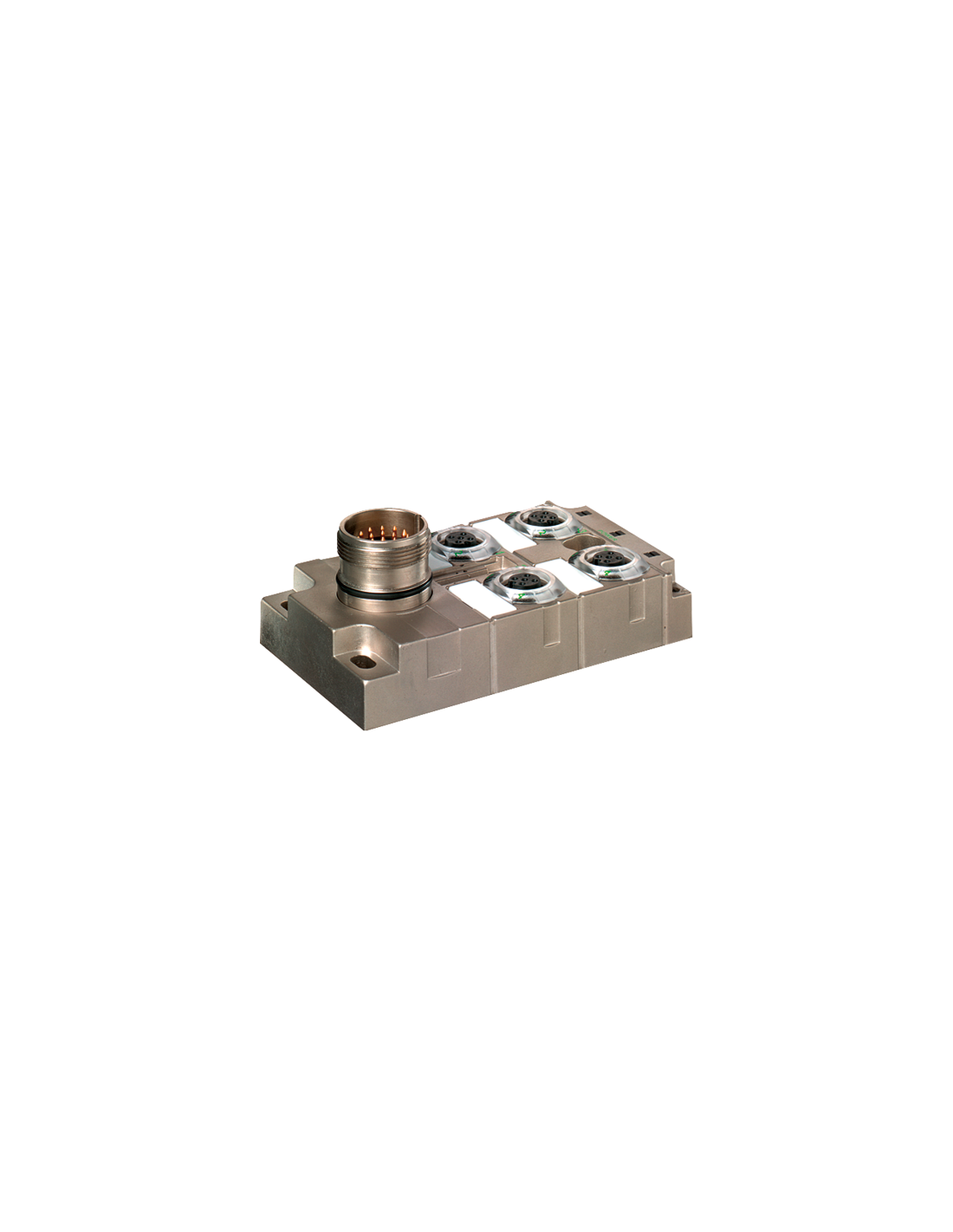

Moduł pasywny MVP-Metal 4xM12, 5-polowy, M23 – profesjonalne rozwiązanie do połączeń przemysłowych
Moduł pasywny MVP-Metal z 4 portami M12 oraz złączem M23, oznaczony kodem 8000-54722-0000000, to wysokiej klasy rozwiązanie służące do organizacji i rozdziału sygnałów w aplikacjach automatyki przemysłowej. Sprawdzi się wszędzie tam, gdzie niezawodność, odporność oraz kompatybilność z rozbudowanymi instalacjami są kluczowe.
Zastosowanie modułu 4xM12 5-polowego z ekranowaniem – bezpieczeństwo i trwałość w automatyce
Pasywny rozdzielacz sygnałów oferuje ekranowanie, które chroni sygnał przed zakłóceniami elektromagnetycznymi. Umożliwia to integrację w miejscach o wysokim poziomie zakłóceń, takich jak linie produkcyjne, maszyny CNC, automaty pakujące czy systemy transportu wewnętrznego. Dzięki uniwersalności i przemyślanej konstrukcji, moduł 4xM12 zaleca się do stosowania w przemyśle motoryzacyjnym, spożywczym, maszynowym i logistycznym.
- Sygnalizacja i transmisja sygnałów analogowych do 125 V AC/DC
- Brak diod LED – idealne dla aplikacji analogowych wymagających czystości sygnału
- Specjalnie wydzielone wyprowadzenia styków M12 (1, 2, 3, 4), wspólna masa PE
- Bezpieczna integracja w szafach sterowniczych oraz na liniach produkcyjnych
Parametry mechaniczne i elektryczne – odporność i niezawodność
Obudowa została wykonana z niklowanego odlewu ciśnieniowego cynku, co zapewnia wyjątkową odporność na uszkodzenia mechaniczne oraz korozję. Wysoki stopień ochrony IP65, IP67, IP68 pozwala na eksploatację urządzenia w wymagających warunkach środowiskowych, gdzie występuje kurz, woda czy para technologiczna. Kompaktowa forma modułu ułatwia montaż w ograniczonych przestrzeniach maszyn i szaf sterowniczych.
- Prąd roboczy na styk: max. 4 A
- Sumaryczny prąd całkowity: 7,5 A
- Wytrzymałość temperaturowa: od -25°C do +90°C
- Gwint montażowy: M12 x 1
Budowa i podłączenie – szybka instalacja i elastyczność systemu
Port M23 (19-pinowy, męski) zapewnia łatwe podłączenie do głównych magistrali sygnałowych, natomiast cztery porty M12, 5-polowe (żeńskie) pozwalają na rozgałęzienie sygnałów do różnych urządzeń peryferyjnych lub czujników. Ścisłe przestrzeganie standardów kodowania i oznaczeń ułatwia integrację, nawet w rozbudowanych systemach sterowania.
- Bezproblemowe łączenie z przewodami M12 oraz M23 stosowanymi w automatyce
- Kodowanie A zapobiega błędnemu podłączeniu

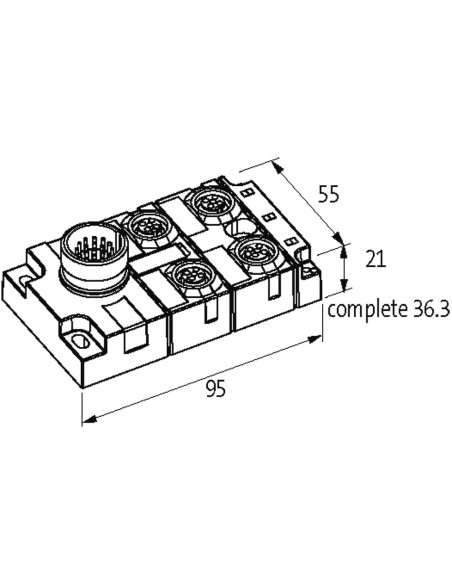

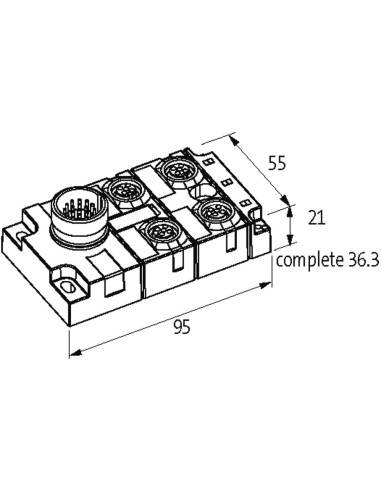

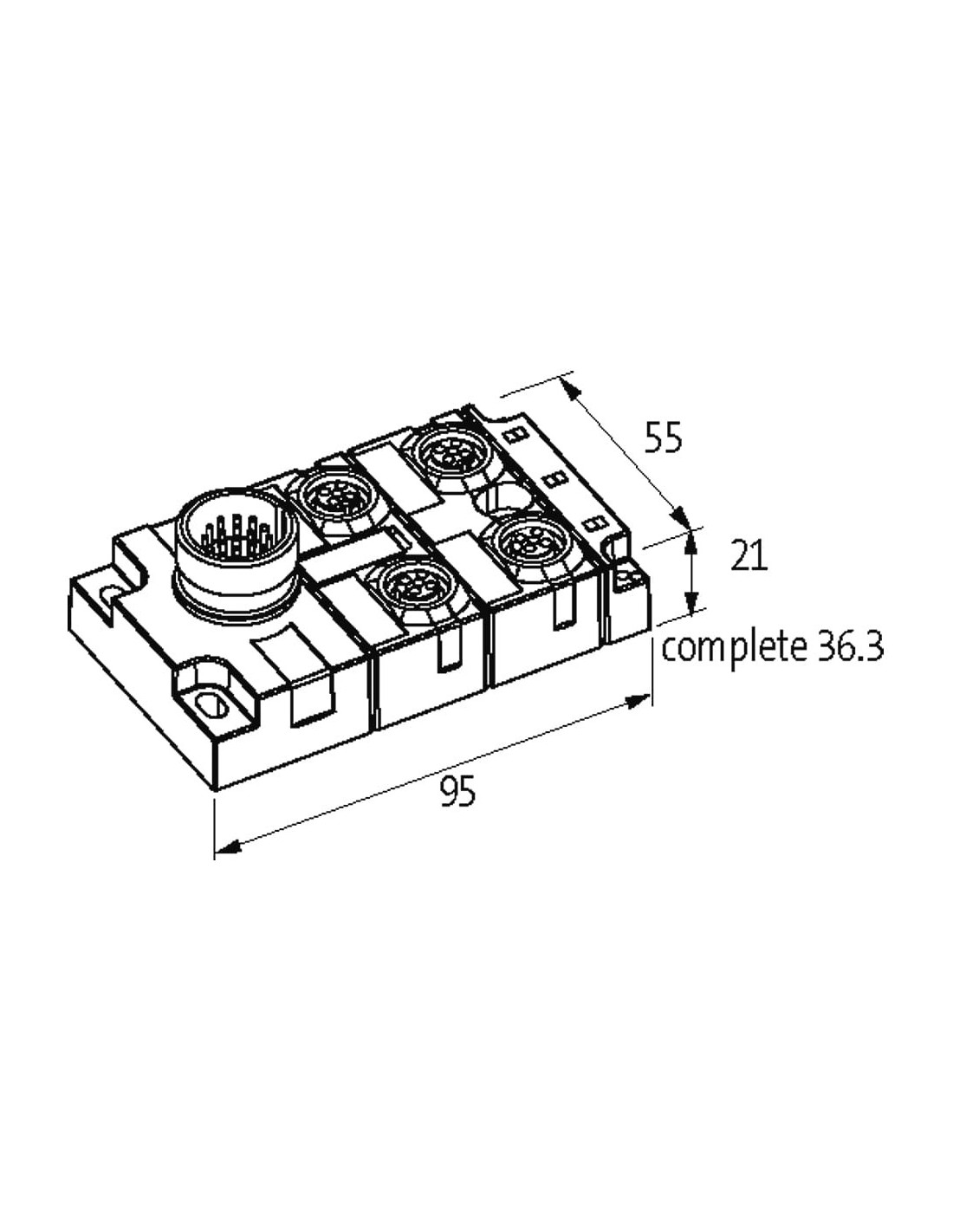

- Kompaktowe wymiary: 95 mm x 55 mm x 36,3 mm
Typowe zastosowania i zalety stosowania modułu MVP-Metal 4xM12
Zaletą modułu jest uniwersalność oraz solidność wykonania. Rozwiązanie to rekomendowane jest do rozdzielnic maszyn, paneli operatorskich oraz szaf sterowniczych. Świetnie sprawdza się przy rozgałęzianiu sygnałów w aplikacjach związanych z bezpieczeństwem, sterowaniem oraz monitoringiem, także w środowiskach narażonych na działanie czynników zewnętrznych.
- Automatyka przemysłowa (linie produkcyjne, robotyka, maszyny CNC)
- Systemy transportu i logistyki
- Przemysł spożywczy i farmaceutyczny (odporność na środki czyszczące)
- Aplikacje wymagające odporności na zakłócenia oraz niezawodnych połączeń
Moduł pasywny MVP-Metal to sprawdzone rozwiązanie dla wymagających instalacji przemysłowych, zapewniające bezpieczeństwo oraz długotrwałą i bezawaryjną pracę systemów sygnałowych.
