Dostępny
8-portowy, 4-piny
Typ PNP
Zaciski wtykowe sprężynowe
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
Dane elektryczne | Zasilanie
| Napięcie robocze DC | 24 V |
| Prąd roboczy na styk maks. | 4 A |
| Prąd sumaryczny maks. | 8 A |
Dane techniczne | Instalowanie
| Przekrój przyłącza maks. | 1,5 mm² |
| Numer AWG maks. | 16 |
Instalowanie | Podłączanie
| Typ połączenia | Zaciski sprężynowe FK |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP65, IP67 |
Ochrona urządzenia | Media
| Flame resistance | trudnopalne |
Dane mechaniczne | Dane materiałowe
| Materiał obudowa | Tworzywo sztuczne |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -20 °C |
| Temperatura robocza maks. | 70 °C |
Parametry zacisków
Typ przyłącza 1
| Family construction form | Cap |
| Liczba biegunów | 14 |
Typ przyłącza 2
| Family construction form | M12 |
| Gender | female |
| Kolor uchwytu stykowego | czarny |
| Kodowanie | A |
| Liczba biegunów | 4 |

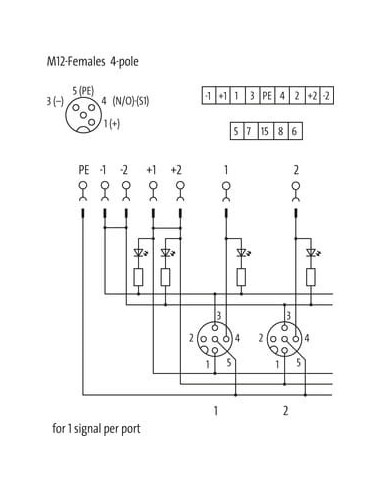

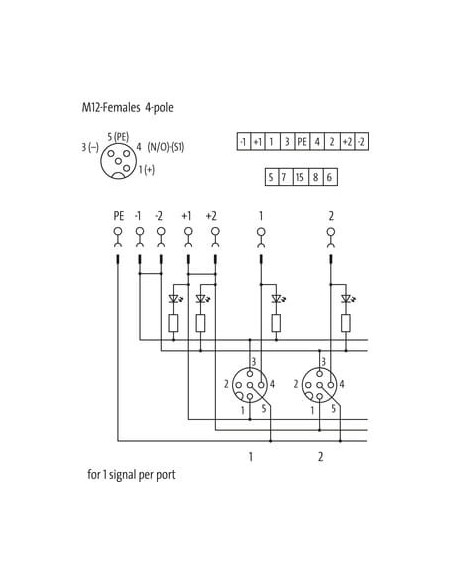

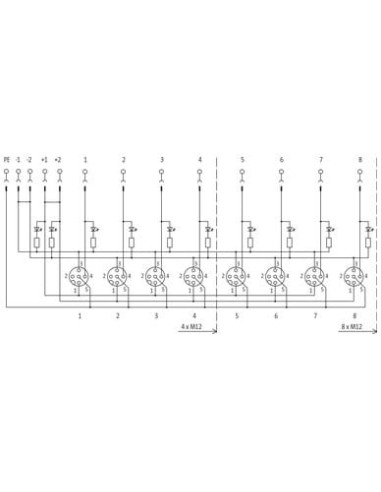

| PIN 1 | + |
| PIN 2 | n.c. |
| PIN 3 | - |
| PIN 4 | NO S 1 |
| PIN 5 | PE |
Moduł pasywny Exact12 8xM12, 4-polowy – rozdzielacz sygnałów i zasilania do automatyki

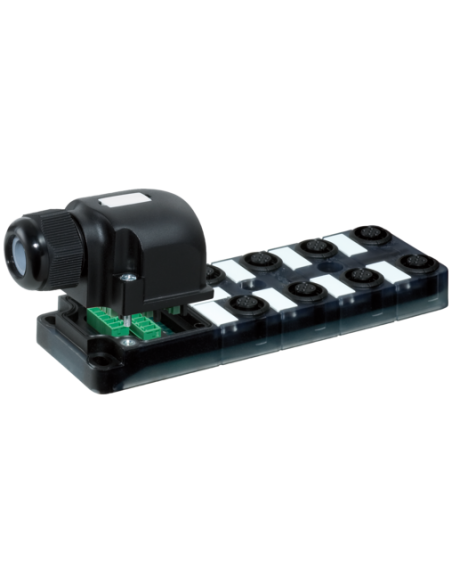

Moduł pasywny Exact12 o kodzie 8000-88440-0000000 to niezawodny rozdzielacz sygnałów i zasilania, stworzony z myślą o zastosowaniach w instalacjach przemysłowych. Urządzenie wyposażone jest w 8 złączy M12 (każde 4-polowe), co umożliwia wygodne podłączenie czujników, elementów wykonawczych oraz innych komponentów automatyki.
8-portowy moduł dystrybucyjny M12 – funkcjonalne połączenie i integracja sygnałów
Moduł umożliwia efektywną dystrybucję sygnałów i zasilania w rozbudowanych instalacjach przemysłowych. Prosty i szybki montaż dzięki zastosowaniu zacisków sprężynowych pozwala na skrócenie czasu instalacji oraz serwisu. Konstrukcja pasywna (brak elektroniki aktywnej) gwarantuje niezawodność i łatwość diagnostyki systemu.
Złącza M12 4-polowe – standard przemysłowy i uniwersalność zastosowań
- 8 gniazd M12 4-polowych do podłączenia czujników (PNP), siłowników oraz urządzeń peryferyjnych.
- Kodowanie typu A zapewnia uniwersalność kompatybilności z szeroką gamą przewodów i wtyków przemysłowych.

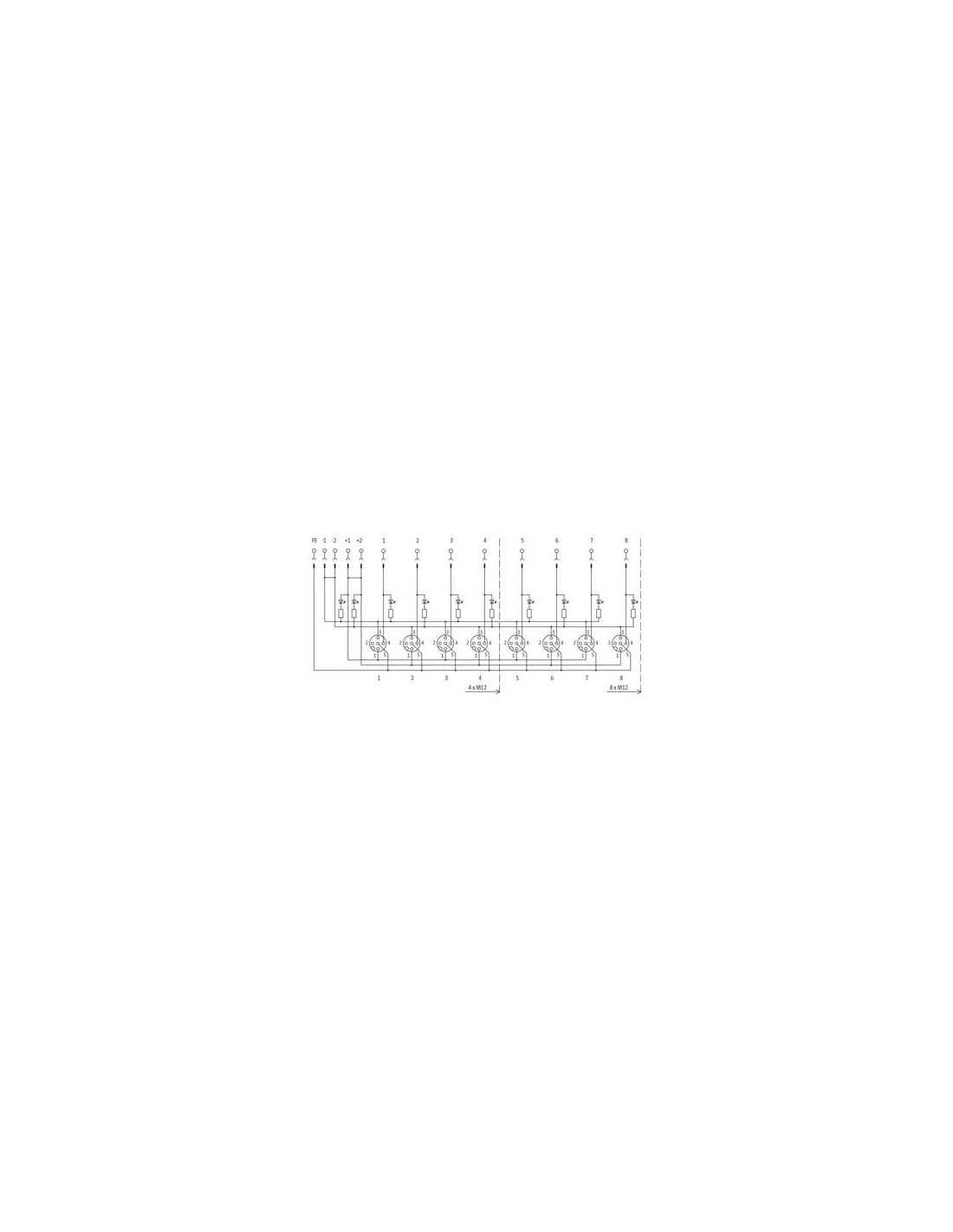

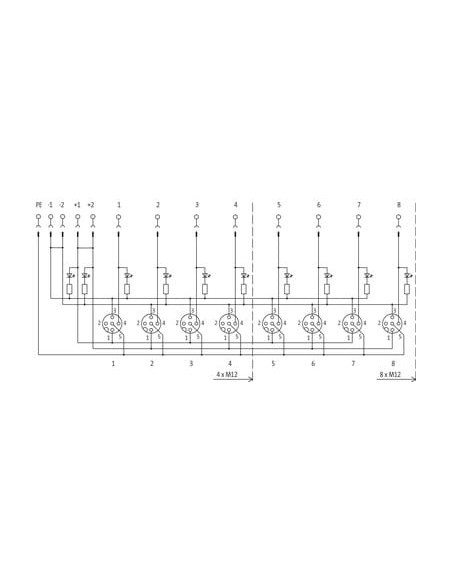

- Wyprowadzenia: sygnały, napięcia zasilania oraz przewód ochronny PE.
Wytrzymała obudowa odporna na warunki przemysłowe
Obudowa wykonana z wysokiej jakości tworzywa sztucznego zapewnia odporność chemiczną i na oleje, dzięki czemu doskonale sprawdza się w środowiskach przemysłowych o podwyższonych wymaganiach.
Stopień ochrony IP65 oraz IP67 gwarantuje niezawodność działania zarówno w warunkach zapylenia, jak i narażenia na wilgoć.
Parametry elektryczne i bezpieczeństwo użytkowania
- Napięcie robocze DC: 24 V
- Maksymalny prąd na styk: 4 A
- Maksymalny sumaryczny prąd: 8 A
- Trudnopalna konstrukcja zwiększa bezpieczeństwo stosowania w automatyce przemysłowej.
Typowe zastosowania modułu Exact12
- Automatyka przemysłowa – efektywne tworzenie rozproszonej architektury czujników i siłowników.
- Maszyny pakujące i produkcyjne – przejrzysta organizacja okablowania.
- Linie montażowe – szybki montaż, łatwy serwis oraz czytelna diagnostyka błędów i stanów pracy.
- Integracja systemów bezpieczeństwa – możliwość pracy w trudnych warunkach środowiskowych.
Wygodna instalacja oraz kompaktowe wymiary

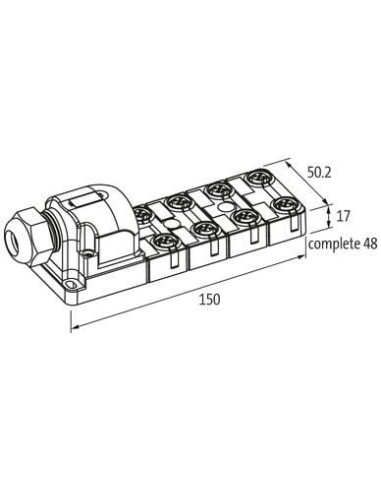

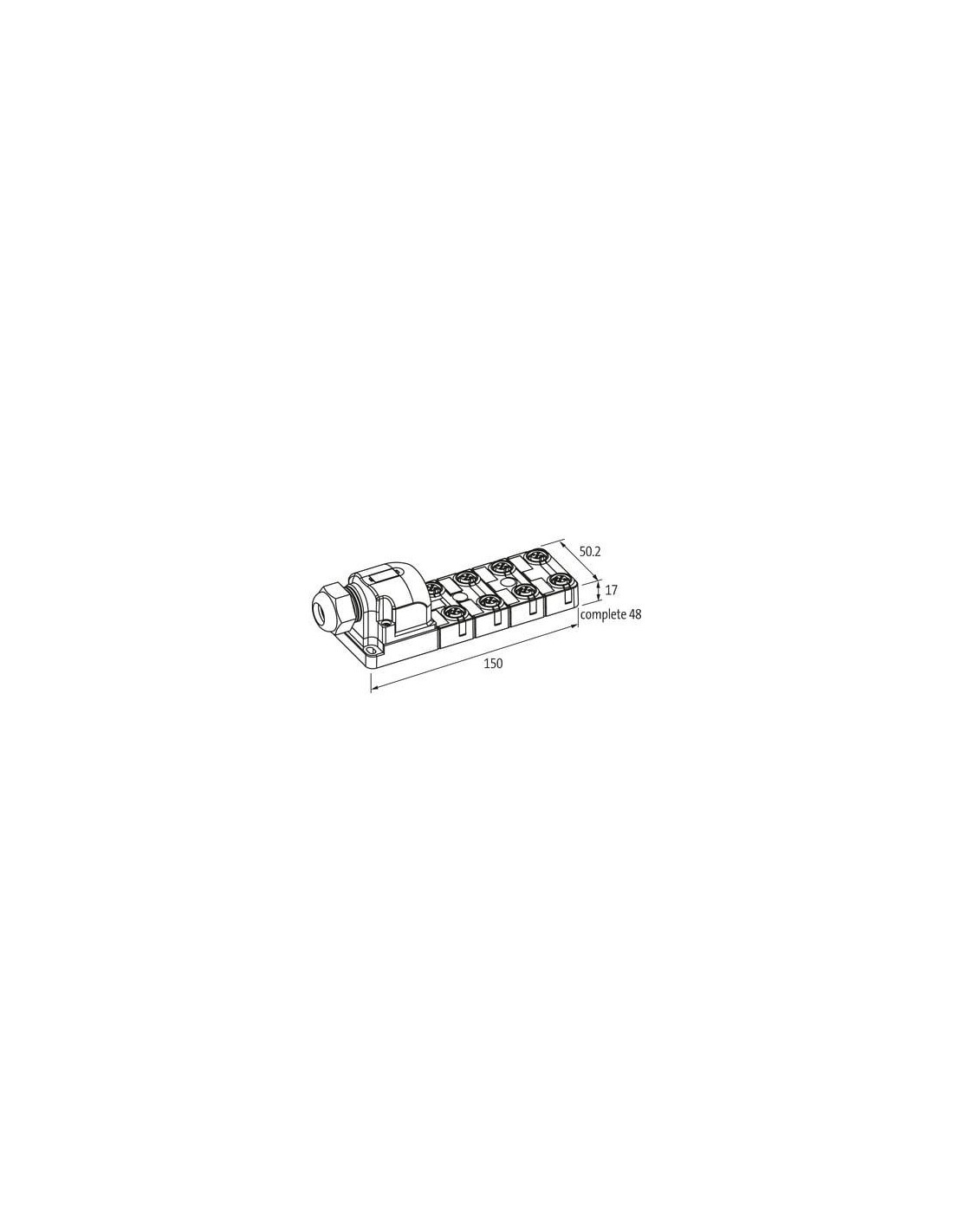

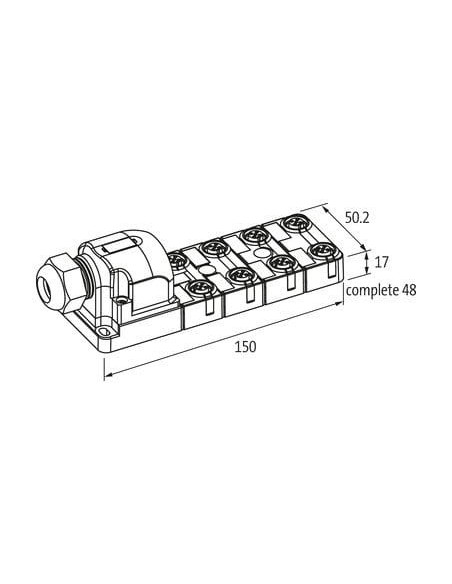

Moduł zaprojektowano z myślą o minimalizacji przestrzeni montażowej: długość 150 mm, szerokość 50,2 mm, wysokość 48 mm. Intuicyjny układ zacisków umożliwia szybkie podłączenie przewodów o przekroju do 1,5 mm² (AWG 16).
Podsumowanie – moduł pasywny Exact12 jako kluczowy element instalacji automatyki
Moduł pasywny Exact12 8xM12, 4-polowy to niezawodne i uniwersalne rozwiązanie do rozdzielania sygnałów oraz zasilania w instalacjach przemysłowych. Wysoka odporność na niekorzystne warunki, prostota instalacji oraz kompatybilność z przemysłowym okablowaniem M12 sprawiają, że sprawdza się wszędzie tam, gdzie liczy się niezawodność i bezpieczeństwo działania całej linii produkcyjnej lub maszynowej.
