4-portowy, 5-piny
Możliwość rozdzielenia potencjałów
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
Inne długości kabli są dostarczane na życzenie.
Dane elektryczne | Zasilanie
| Napięcie robocze DC | 24 V |
| Prąd roboczy na styk maks. | 4 A |
| Prąd sumaryczny przy 1-krotnym zasilaniu elektrycznym maks. | 8 A |
| Prąd sumaryczny przy 2-krotnym zasilaniu elektrycznym maks. | 16 A |
Dane techniczne | Komunikacja przemysłowa
| Liczba sygnałów na slot | 2 |
Instalowanie | Podłączanie
| Gwint montażowy | M12 x 1 |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP67 |
| Stopień ochrony, warunek dodatkowy | przykręcone, zamontowane |
Ochrona urządzenia | Media
| Flame resistance | trudnopalne |
Dane mechaniczne | Dane materiałowe
| Materiał obudowa | Tworzywo sztuczne |
Dane mechaniczne | Dane montażowe
| Typ montażu | Schraubgewinde |
| Wysokość | 99,2 mm |
| Szerokość | 50,2 mm |
| Głębokość | 17,2 mm |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -20 °C |
| Temperatura robocza maks. | 80 °C |
Parametry zacisków
Typ przyłącza 1
| Family construction form | Cap |
| Liczba biegunów | 16 |
Typ przyłącza 2
| Family construction form | M12 |
| Gender | female |
| Kolor uchwytu stykowego | czarny |
| Kodowanie | A |
| Liczba biegunów | 5 |

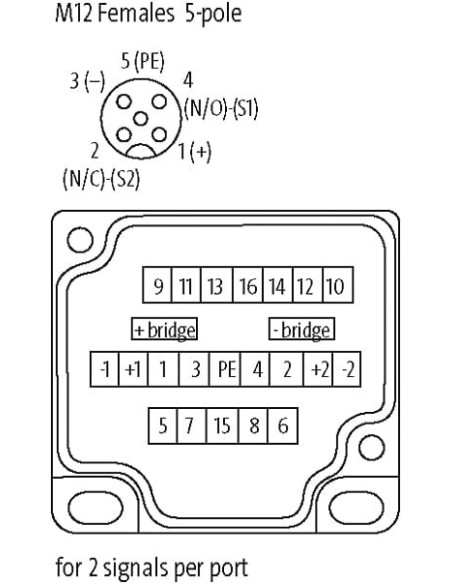

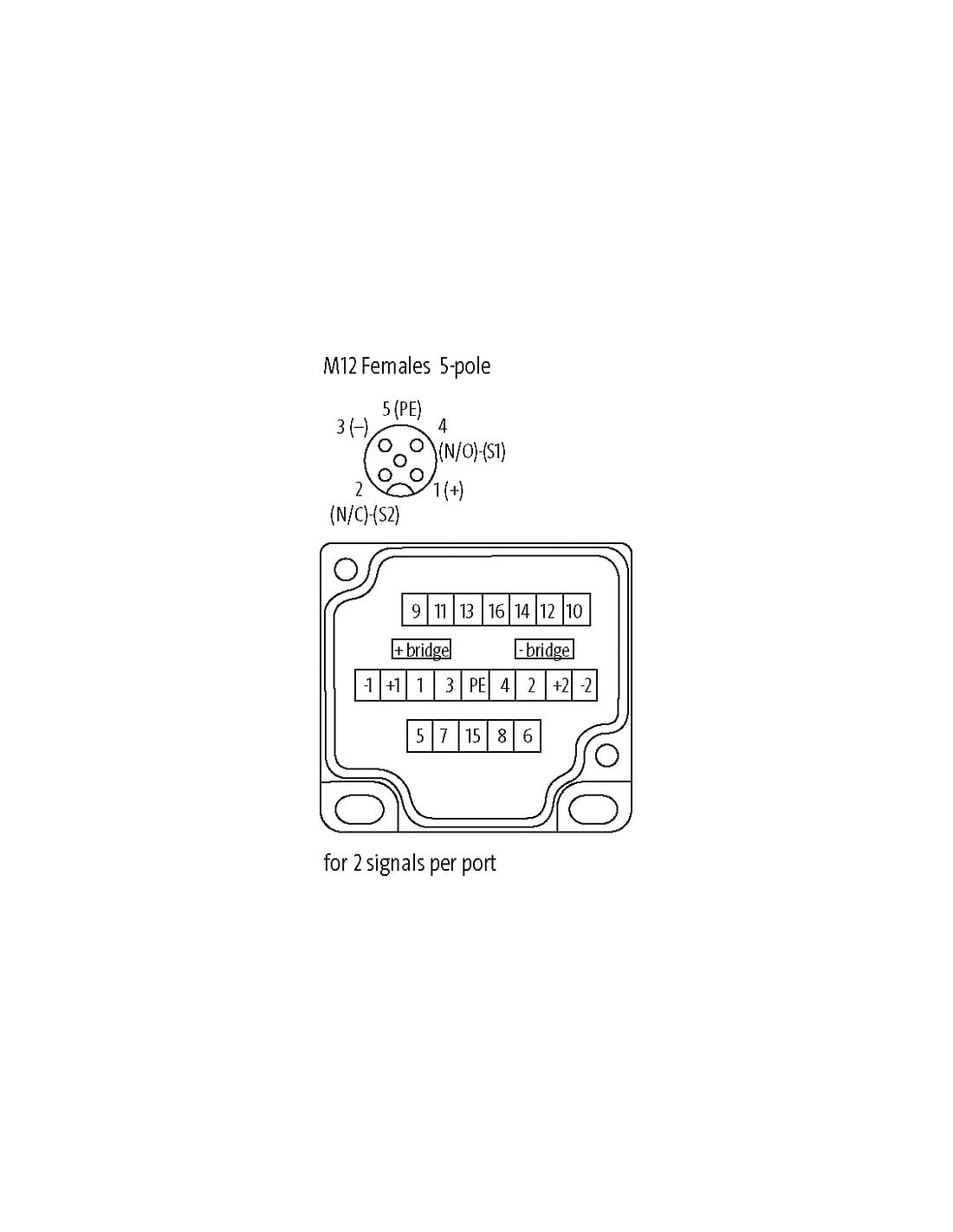

| PIN 1 | + |
| PIN 2 | NC S 2 |
| PIN 3 | - |
| PIN 4 | NO S 1 |
| PIN 5 | PE |

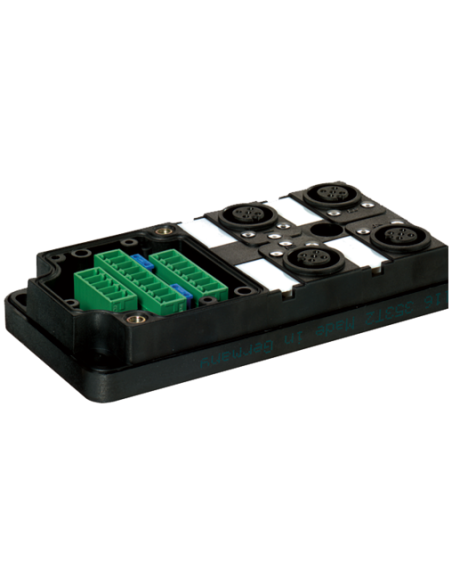

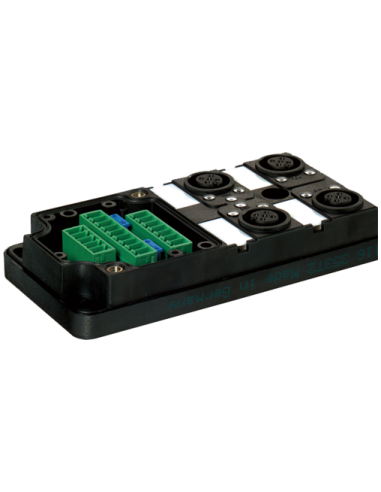

Moduł pasywny 4xM12 5-polowy bez wtyku – uniwersalne rozwiązanie do aplikacji przemysłowych
Moduł pasywny 4xM12, 5-polowy (kod produktu: 27114) to profesjonalny komponent przeznaczony do łatwego i bezpiecznego rozdzielania oraz przesyłania sygnałów w systemach automatyki przemysłowej. Jego wszechstronne możliwości sprawiają, że staje się on niezastąpionym elementem w instalacjach wymagających wysokiego poziomu niezawodności oraz odporności na trudne warunki eksploatacyjne.
Główne zalety modułu pasywnego 4xM12, 5-polowego
- Odporność na czynniki zewnętrzne – obudowa wykonana z wysokiej jakości tworzywa sztucznego wykazuje doskonałą odporność chemiczną oraz na działanie olejów. Stopień ochrony IP67 czyni moduł idealnym rozwiązaniem nawet w najbardziej wymagających środowiskach przemysłowych.
- Elastyczność zastosowania – możliwość rozdzielenia potencjałów (+bridge, -bridge) gwarantuje dostosowanie modułu do indywidualnych wymagań każdego systemu automatyki.
- Łatwa instalacja – kompaktowe wymiary (wysokość 99,2 mm, szerokość 50,2 mm, głębokość 17,2 mm) oraz standardowe złącza M12 pozwalają na szybkie wdrożenie i integrację z istniejącymi instalacjami.
- Zwiększenie niezawodności – pełna separacja sygnałów oraz odporność na trudne warunki środowiskowe minimalizują ryzyko awarii oraz zakłóceń w przesyle sygnałów.
Typowe zastosowania modułu 4xM12 5-polowego w automatyce
Moduł pasywny 4xM12 5-polowy wykorzystywany jest przede wszystkim w aplikacjach takich jak:
- Systemy sterowania maszyn i linii produkcyjnych
- Rozdzielnie sygnałów w instalacjach produkcyjnych i magazynowych
- Automatyka procesowa – przesył sygnałów czujników i urządzeń wykonawczych
- Wyposażenie szaf sterowniczych, gdzie niezbędne są moduły rozdzielające odporne na czynniki środowiskowe
Zastosowanie standardowych złącz M12 5-polowych umożliwia podłączenie szerokiego wachlarza czujników i elementów wykonawczych, dzięki czemu moduł znajduje zastosowanie w różnorodnych branżach przemysłowych.
Możliwości podłączenia i funkcjonalność
Moduł obsługuje 4 porty M12, z każdą wtyczką 5-polową, umożliwiając podłączenie nawet 2 sygnałów na każdy port. Przemyślana konstrukcja zacisków śrubowych zapewnia bezpieczne i trwałe połączenie przewodów, a opcja rozdzielania potencjałów pozwala na niezależne sterowanie sekcjami urządzenia.

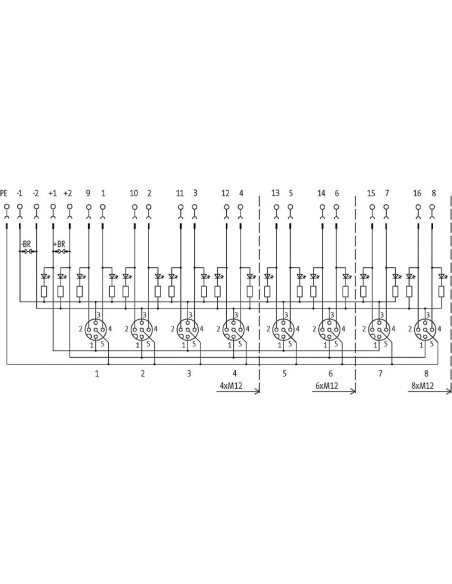

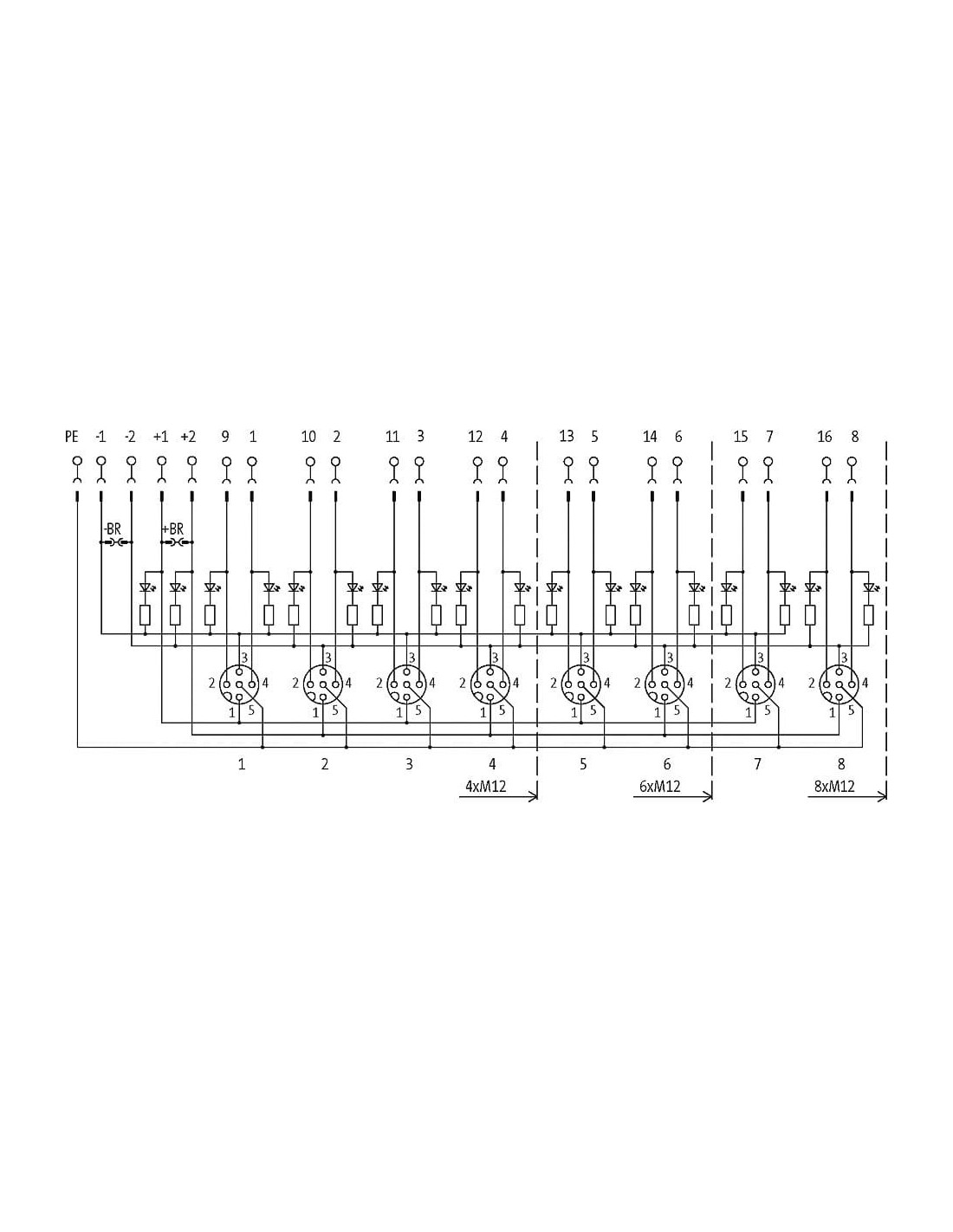

Schemat wewnętrzny oraz czytelne oznaczenia sprzyjają szybkiemu montażowi i eliminują ryzyko pomyłek podczas instalacji. Moduł jest kompatybilny z najpopularniejszymi systemami automatyki stosowanymi w przemyśle.
Wytrzymałość i bezpieczeństwo pracy
Dzięki wykonaniu z trudnopalnych materiałów oraz zastosowaniu ochrony IP67, moduł gwarantuje długotrwałą i bezawaryjną eksploatację. Zakres temperatur roboczych od -20°C do +80°C pozwala na pracę nawet w ekstremalnych warunkach klimatycznych.
Dla wymagających aplikacji istnieje możliwość zamówienia przewodów o innych długościach lub przetestowania odporności na specyficzne agresywne media, zgodnie z zapotrzebowaniem.
