Dostępny
4-portowy, 4-piny
PUR/PVC
bez LED, do 125 V AC/DC
5.0 m
Inne długości kabli są dostarczane na życzenie.
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
Dane elektryczne | Zasilanie
| Napięcie robocze AC | 125 V |
| Napięcie robocze DC | 125 V |
| Prąd roboczy na styk maks. | 4 A |
Instalowanie | Podłączanie
| Gwint montażowy | M12 x 1 |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP65, IP67 |
Ochrona urządzenia | Media
| Flame resistance | trudnopalne |
Dane mechaniczne | Dane materiałowe
| Materiał obudowa | Tworzywo sztuczne |
Dane mechaniczne | Dane montażowe
| Typ montażu | Schraubgewinde |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -20 °C |
| Temperatura robocza maks. | 70 °C |
| Additional condition temperature range | depending on cable quality |
Dane dotyczące kabla
General data | Cable
| Identyfikacja przewodu | 333 |
| Rodzaj przewodu | 2 |
| Funkcja kabla | Hybrydowe, Sygnał, Power |
| Kolor izolacji | szary |
| Type of Certificate | cURus |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 7 wires o Wypełniacz rdzeniowy twisted |
| Filler | tak |
| wire arrangement | biały, zielony, żółty, szary, , niebieski, zielono-żółte |
Mechanical data | Cable
| Cable weigth | 105,6 g/m |
| Materiał płaszcz | PUR |
| Twardość krawędzi osłona | 87 ± 5 Shore A |
| Bez składników (płaszcz) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezsilikonowe |
| Outer-diameter (jacket) | 7,4 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Materiał płaszcza wewnętrznego | PVC |
| Kolor (płaszcz wewnętrzny) | szary |
| Material wire insulation | PVC |
| Amount wires | 4 |
| Outer diameter insulation | 1,3 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 43 ± 5 Shore D |
| Material properties wire insulation | możliwość dobrej obróbki maszynowej |
| Ingredient freeness wire insulation | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezsilikonowe |
| Amount strands (wire) | 19 |
| Diameter of single wires | 0,15 mm |
| Conductor crosssection (wire) | 0,34 mm² |
| Material conductor wire | Skrętka miedziana, goła |
| Conductor type (wire) | Klasa skrętki 5 |
| Material wire insulation (Power) | PVC |
| Outer diameter wire insulation (Power) | 1,8 mm |
| Tolerance outer diameter wire insulation (Power) | ±5 % |
| Shore hardness wire insulation (Power) | 43±5 Shore D |
| Material properties wire insulation (Power) | możliwość dobrej obróbki maszynowej |
| Ingredient freeness wire insulation (Power) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezsilikonowe |
| Liczba żył (zasilanie) | 3 |
| Amount strands wire (Power) | 24 |
| Diameter of single wires (Power) | 0,2 mm |
| Wire conductor cross section (Power) | 0,75 mm² |
| Material conductor wire (Power) | Skrętka miedziana, goła |
| Conductor type wire (Power) | Klasa skrętki 5 |
Electrical data | Cable
| Max. rated voltage (conductor - conductor) | 300 V |
| Max. rated voltage (conductor - ground) | 300 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 4 A |
| Current carrying capacity min. wire (Power) | 7,8 A |
| Electrical resistance line constant wire | 57 Ω/km @ 20 °C |
| Electrical resistance coating wire (Power) | 26 Ω/km @20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 2 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 2 kV @ 60 s |
Temperature range | Cable
| Temperatura robocza min. (stała) | -30 °C |
| Temperatura robocza maks. (stała) | 80 °C |
| Temperatura robocza min. (w ruchu) | -5 °C |
| Temperatura robocza maks. (w ruchu) | 70 °C |
Resistances | Cable
| Odporność na płomień | UL 1581 § 1100 FT2 | UL 1581 § 1090 | IEC 60332-2-2 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | dobre, sprawdzić w zależności od zastosowania | DIN EN 60811-404 |
Installation | Cable
| Promień zgięcia (stały) | 5 x Outer diameter |
| Promień gięcia (w ruchu) | 10 x Outer diameter |
| Liczba cykli gięcia (C-track) | 2 Mio. |
| Dystans (C-track) | 5 m |
| Prędkość ruchu (C-track) | 2 m/s @ 25 °C |

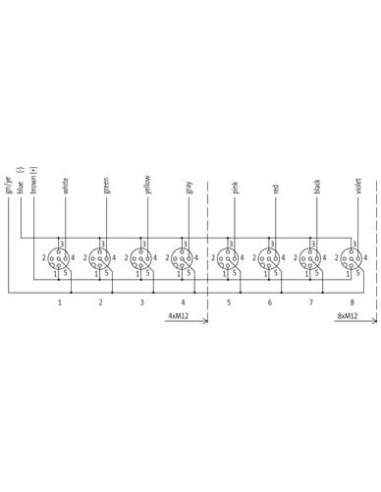

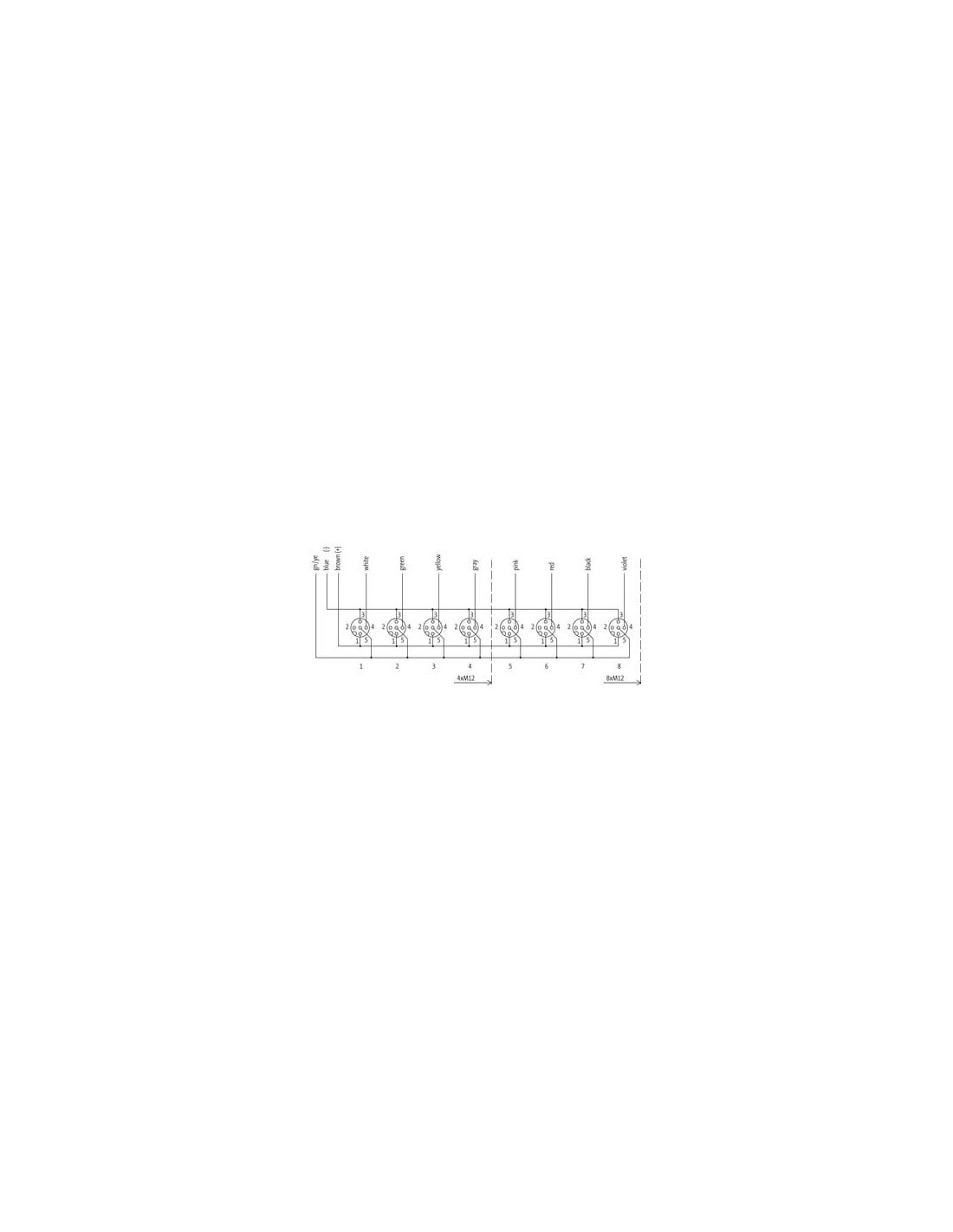

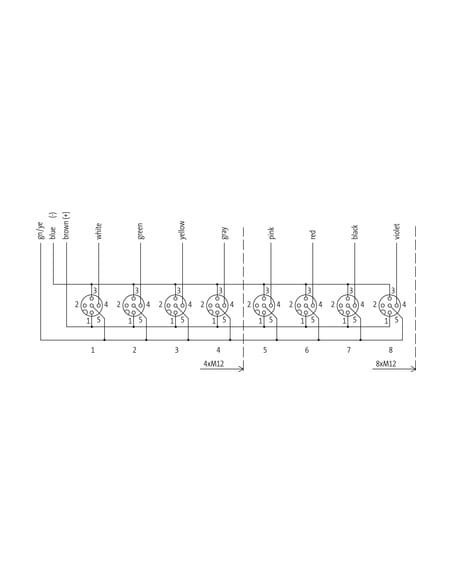

Parametry zacisków
Typ przyłącza 1
| Family construction form | free cable end |
| Liczba biegunów | 7 |

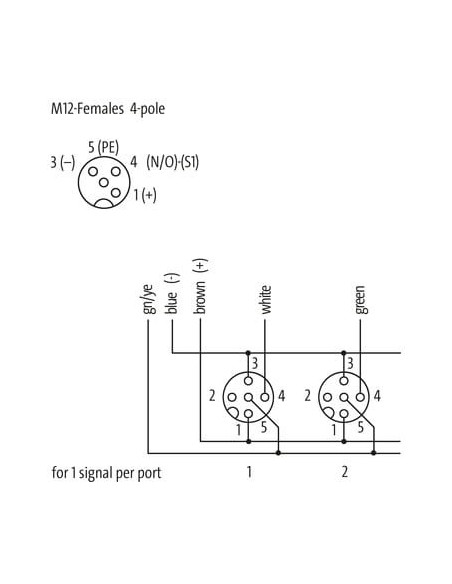

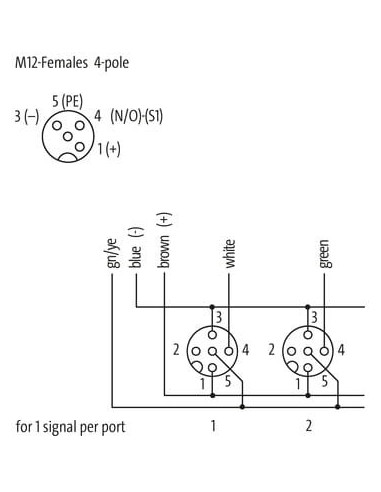

Typ przyłącza 2
| Family construction form | M12 |
| Gender | female |
| Kolor uchwytu stykowego | czarny |
| Kodowanie | A |
| Liczba biegunów | 4 |
| PIN 1 | + |
| PIN 2 | n.c. |
| PIN 3 | - |
| PIN 4 | NO S 1 |
| PIN 5 | PE |
Moduł pasywny Exact12 4xM12 4-polowy bez LED – przeznaczony do zastosowań przemysłowych
Moduł pasywny Exact12, 4xM12, 4-polowy, bez LED to niezawodny element przeznaczony do rozbudowy sieci czujników i elementów wykonawczych w środowiskach automatyki przemysłowej. Oferuje cztery porty o uniwersalnym 4-pinowym złączu M12, umożliwiając prostą i bezpieczną integrację różnorodnych urządzeń peryferyjnych.
Zastosowanie i możliwości – moduły pasywne M12 w automatyce
Pasywne moduły M12 znajdują szerokie zastosowanie w instalacjach przemysłowych, gdzie wymagane jest rozgałęzienie sygnałów analogowych lub cyfrowych bez potrzeby dodatkowego zasilania elektroniki modułu. Urządzenie szczególnie polecane jest do układów sterowania maszyn, linii montażowych, stanowisk automatyzacji oraz systemów transportowych w branżach: motoryzacyjnej, spożywczej, drzewnej, opakowaniowej i wielu innych.
- Rozdzielanie i łączenie sygnałów z wielu czujników lub aktuatorów
- Łatwość rozbudowy instalacji bez konieczności prowadzenia wielu pojedynczych przewodów
- Szybkość wymiany i serwisowania dzięki standaryzowanym złączom M12
- Kompaktowa budowa – idealne rozwiązanie do aplikacji o ograniczonej przestrzeni montażowej
Wytrzymałość i bezpieczeństwo w wymagających środowiskach przemysłowych
Obudowa modułu została wykonana z tworzywa sztucznego o wysokiej odporności chemicznej oraz wytrzymałości na działanie olejów i płynów przemysłowych. Moduł spełnia wysokie normy ochrony (IP65, IP67 według EN IEC 60529), co umożliwia zastosowanie w miejscach narażonych na zapylenie, wilgoć, drgania oraz przypadkowe zachlapania. Dodatkowo trudnopalny płaszcz przewodu oraz szeroki zakres temperatur roboczych zapewniają niezawodność działania nawet w trudnych warunkach produkcyjnych.
Elastyczność instalacji – kabel PUR/PVC i odporność na uszkodzenia mechaniczne
Przewód PUR/PVC o długości 5 metrów gwarantuje nie tylko odporność na ścieranie i zginanie, ale także elastyczność podczas montażu w trudnodostępnych miejscach. Istnieje możliwość zamówienia innych długości kabla, co pozwala na dopasowanie do potrzeb konkretnej aplikacji.
- Promień gięcia przewodu – minimalizuje ryzyko uszkodzeń podczas wielokrotnego wyginania
- Wysoka liczba cykli zgięcia – do 2 milionów ruchów w prowadnikach kablowych
- Izolacje i materiały wolne od substancji szkodliwych (bezołowiowe, wolne od kadmu, FCKW, silikonów)
Budowa i kompatybilność – szczegóły techniczne modułu pasywnego Exact12
4-portowy moduł M12 wyposażony jest w złącza gwintowane M12 x 1, dedykowane do szybkiego i bezpiecznego podłączania urządzeń automatyki. Uniwersalna liczba biegunów (4-polowe) pozwala na przesyłanie zarówno sygnałów, jak i mocy. Moduł można wygodnie zamontować na panelu lub ścianie dzięki kompaktowym wymiarom (90 x 50 x 32 mm).
- Maksymalne napięcie pracy: 125 V AC/DC (moduł), do 300 V (przewód)
- Maksymalny prąd na styk: 4 A – zapewnia niezawodność przy większych obciążeniach
- Wyjście przewodu: końcówka wolna do indywidualnego podłączenia
- Normy i certyfikaty: UL, cURus, IEC
Typowe zastosowania – gdzie wykorzystać moduł Exact12?
Moduł pasywny 4xM12 sprawdzi się w:
- systemach rozgałęziania sygnałów czujników i aktuatorów
- instalacjach wymagających podwyższonej odporności na czynniki zewnętrzne
- rozbudowanych systemach sterowania maszyn
- aplikacjach wymagających szybkiego serwisowania (wymiana wtyczek M12 bez przestojów)
Moduł pasywny Exact12, 4xM12, 4-polowy, bez LED jest doskonałym wyborem dla firm ceniących niezawodność, łatwość integracji oraz optymalizację kosztów instalacji w środowiskach przemysłowych.
