4-portowy, 4-piny
PUR/PVC
Inne długości kabli są dostarczane na życzenie.
15.0 m
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
Dane elektryczne | Zasilanie
| Napięcie robocze DC | 24 V |
| Prąd roboczy na styk maks. | 4 A |
Instalowanie | Podłączanie
| Gwint montażowy | M12 x 1 |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP65, IP67 |
Ochrona urządzenia | Media
| Flame resistance | trudnopalne |
Dane mechaniczne | Dane materiałowe
| Materiał obudowa | Tworzywo sztuczne |
Dane mechaniczne | Dane montażowe
| Typ montażu | Schraubgewinde |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -20 °C |
| Temperatura robocza maks. | 70 °C |
| Additional condition temperature range | depending on cable quality |
Dane dotyczące kabla
General data | Cable
| Identyfikacja przewodu | 333 |
| Rodzaj przewodu | 2 |
| Funkcja kabla | Hybrydowe, Sygnał, Power |
| Kolor izolacji | szary |
| Type of Certificate | cURus |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 7 wires o Wypełniacz rdzeniowy twisted |
| Filler | tak |
| wire arrangement | biały, zielony, żółty, szary, , niebieski, zielono-żółte |
Mechanical data | Cable
| Cable weigth | 105,6 g/m |
| Materiał płaszcz | PUR |
| Twardość krawędzi osłona | 87 ± 5 Shore A |
| Bez składników (płaszcz) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezsilikonowe |
| Outer-diameter (jacket) | 7,4 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Materiał płaszcza wewnętrznego | PVC |
| Kolor (płaszcz wewnętrzny) | szary |
| Material wire insulation | PVC |
| Amount wires | 4 |
| Outer diameter insulation | 1,3 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 43 ± 5 Shore D |
| Material properties wire insulation | możliwość dobrej obróbki maszynowej |
| Ingredient freeness wire insulation | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezsilikonowe |
| Amount strands (wire) | 19 |
| Diameter of single wires | 0,15 mm |
| Conductor crosssection (wire) | 0,34 mm² |
| Material conductor wire | Skrętka miedziana, goła |
| Conductor type (wire) | Klasa skrętki 5 |
| Material wire insulation (Power) | PVC |
| Outer diameter wire insulation (Power) | 1,8 mm |
| Tolerance outer diameter wire insulation (Power) | ±5 % |
| Shore hardness wire insulation (Power) | 43±5 Shore D |
| Material properties wire insulation (Power) | możliwość dobrej obróbki maszynowej |
| Ingredient freeness wire insulation (Power) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezsilikonowe |
| Liczba żył (zasilanie) | 3 |
| Amount strands wire (Power) | 24 |
| Diameter of single wires (Power) | 0,2 mm |
| Wire conductor cross section (Power) | 0,75 mm² |
| Material conductor wire (Power) | Skrętka miedziana, goła |
| Conductor type wire (Power) | Klasa skrętki 5 |
Electrical data | Cable
| Max. rated voltage (conductor - conductor) | 300 V |
| Max. rated voltage (conductor - ground) | 300 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 4 A |
| Current carrying capacity min. wire (Power) | 7,8 A |
| Electrical resistance line constant wire | 57 Ω/km @ 20 °C |
| Electrical resistance coating wire (Power) | 26 Ω/km @20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 2 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 2 kV @ 60 s |
Temperature range | Cable
| Temperatura robocza min. (stała) | -30 °C |
| Temperatura robocza maks. (stała) | 80 °C |
| Temperatura robocza min. (w ruchu) | -5 °C |
| Temperatura robocza maks. (w ruchu) | 70 °C |
Resistances | Cable
| Odporność na płomień | UL 1581 § 1100 FT2 | UL 1581 § 1090 | IEC 60332-2-2 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | dobre, sprawdzić w zależności od zastosowania | DIN EN 60811-404 |
Installation | Cable
| Promień zgięcia (stały) | 5 x Outer diameter |
| Promień gięcia (w ruchu) | 10 x Outer diameter |
| Liczba cykli gięcia (C-track) | 2 Mio. |
| Dystans (C-track) | 5 m |
| Prędkość ruchu (C-track) | 2 m/s @ 25 °C |
Parametry zacisków
Typ przyłącza 1
| Family construction form | free cable end |
| Liczba biegunów | 7 |
Typ przyłącza 2
| Family construction form | M12 |
| Gender | female |
| Kolor uchwytu stykowego | czarny |
| Kodowanie | A |
| Liczba biegunów | 4 |
| PIN 1 | + |
| PIN 2 | n.c. |
| PIN 3 | - |
| PIN 4 | NO S 1 |
| PIN 5 | PE |
Moduł pasywny Exact12 4xM12 4-polowy – 8000-84410-3331500
Moduł pasywny Exact12 to niezawodne i wszechstronne rozwiązanie, które umożliwia efektywne łączenie sygnałów oraz zasilania w nowoczesnych instalacjach automatyki. Produkt oznaczony kodem 8000-84410-3331500 dedykowany jest do zastosowań przemysłowych, gdzie kluczowymi wymaganiami są stabilność, odporność na trudne warunki oraz łatwość instalacji.
Zastosowanie modułu pasywnego Exact12 4xM12
Moduł 4xM12, 4-polowy doskonale sprawdzi się w systemach automatyki, maszynach przemysłowych, a także w instalacjach produkcyjnych i transportowych. Umożliwia szybkie i wygodne podłączanie czujników oraz urządzeń wykonawczych za pomocą standardowych złącz M12, zapewniając wysoką niezawodność komunikacji.
- Automatyzacja produkcji
- Podłączenie czujników i siłowników
- Logistyka i transport
- Maszyny pakujące i montażowe
Najważniejsze cechy i zalety modułu Exact12 8000-84410-3331500
- 4 porty M12 (4-polowe) – szybkie podłączenie wielu urządzeń bez konieczności dodatkowego okablowania
- Odporność na czynniki chemiczne i oleje – obudowa z wysokiej jakości tworzywa zapewnia długą żywotność nawet w trudnych warunkach przemysłowych
- Długość przewodu: 15 m – swoboda montażu z dala od głównych szaf sterowniczych
- Wysoki stopień ochrony IP65/IP67 – gwarancja szczelności oraz odporności na pył i wodę
- Uniwersalność – możliwość podłączania zasilania, sygnałów oraz przewodów hybrydowych
- Trudnopalność – zwiększone bezpieczeństwo eksploatacji
Konstrukcja oraz warunki pracy
Moduł charakteryzuje się kompaktowymi wymiarami (90 x 50 x 32 mm), co pozwala na montaż nawet w ograniczonej przestrzeni. Dzięki przemyślanej budowie i zastosowaniu śrub montażowych typu Schraubgewinde, instalacja jest bardzo prosta. Produkt może pracować w zakresie temperatur od -20°C do 70°C.
Podzespoły wykonane zostały z wysokiej jakości materiałów – płaszcz przewodu to odporny PUR/PVC, a same przewody są wolne od ołowiu, kadmu, FCKW oraz silikonu. Dzięki temu moduł spełnia wymagania ekologiczne i nadaje się do nowoczesnych zastosowań.

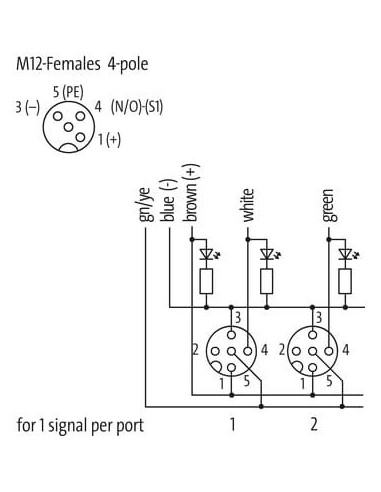

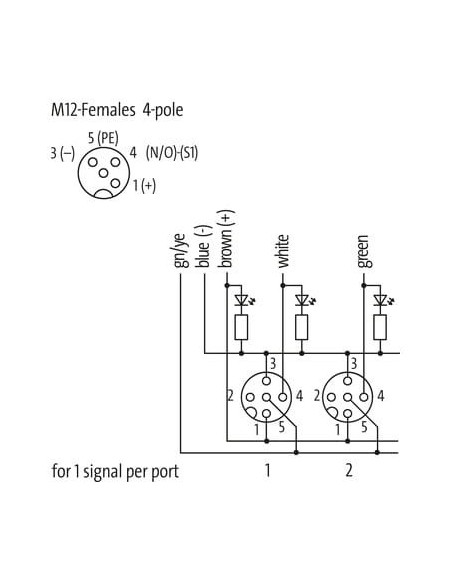

Schemat podłączeń oraz bezpieczeństwo
Moduł wyposażony jest w czytelny schemat podłączeń M12, który umożliwia łatwe i prawidłowe przyporządkowanie przewodów. Rozwiązanie to minimalizuje ryzyko błędów montażowych, a komplet certyfikatów (m.in. cURus) gwarantuje spełnienie międzynarodowych standardów jakości.
- Napięcie robocze: 24 V DC
- Maksymalny prąd roboczy na styk: 4 A
- Wysoka trwałość przewodu – nawet 2 miliony cykli zginania
Typowe obszary zastosowań
Produkt znajduje zastosowanie nie tylko w przemyśle, ale także w branżach wymagających wysokiej odporności na czynniki środowiskowe, takich jak: automatyka magazynowa, automotive, robotyka, linie montażowe, systemy pakujące.
- Bezpieczne i szybkie rozgałęzienie sygnałów na końcówkach linii produkcyjnych
- Stabilna komunikacja pomiędzy czujnikami a sterownikami PLC
- Odporność na wibracje oraz czynniki mechaniczne w ruchomych instalacjach
Moduł pasywny Exact12 4xM12 4-polowy 8000-84410-3331500 to połączenie wytrzymałości, uniwersalności i bezpieczeństwa w kompaktowej formie – doskonały wybór dla nowoczesnej automatyki.
