8-portowy, 5-piny
PUR/PVC
bez LED, do 125 V AC/DC
10.0 m
Inne długości kabli są dostarczane na życzenie.
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
Dane elektryczne | Zasilanie
| Napięcie robocze AC | 125 V |
| Napięcie robocze DC | 125 V |
| Prąd roboczy na styk maks. | 4 A |
Instalowanie | Podłączanie
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP65, IP67 |
Ochrona urządzenia | Media
| Flame resistance | trudnopalne |
Dane mechaniczne | Dane materiałowe
| Materiał obudowa | Tworzywo sztuczne |
Dane mechaniczne | Dane montażowe
| Typ montażu | Schraubgewinde |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -20 °C |
| Temperatura robocza maks. | 70 °C |
| Additional condition temperature range | depending on cable quality |
Dane dotyczące kabla
General data | Cable
| Identyfikacja przewodu | 398 |
| Rodzaj przewodu | 2 |
| Funkcja kabla | Hybrydowe, Sygnał, Power |
| Kolor izolacji | szary |
| Type of Certificate | cURus |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 7 wires o Wypełniacz rdzeniowy twisted |
| Amount stranding (type 2) | 1 |
| Stranding (type 2) | 12 wires o Sposób łączenia twisted |

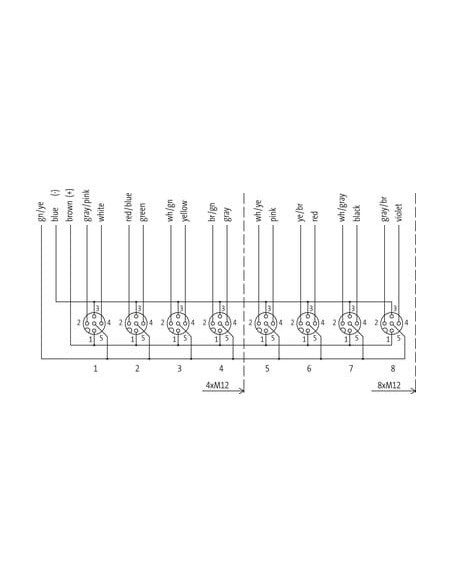

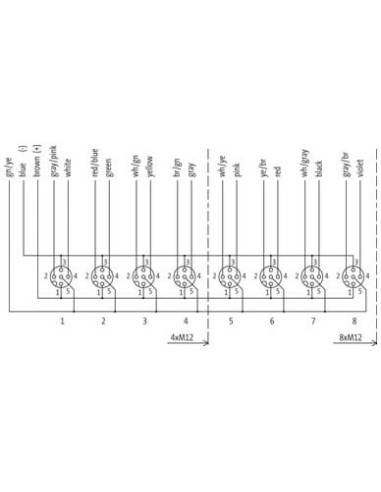

| wire arrangement | biały, szaro-różowe, brązowo-zielony, żółty, zielono-biały, zielony, czerwono-niebieskie, (fioletowy, brązowo-szary, czarny, szaro-biały, czerwony, brązowo-żółty, rosa, żółto-biały, szary, niebieski, , zielono-żółte) |
Mechanical data | Cable
| Cable weigth | 165 g/m |
| Materiał płaszcz | PUR |
| Twardość krawędzi osłona | 87 ± 5 Shore A |
| Bez składników (płaszcz) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezsilikonowe |
| Outer-diameter (jacket) | 10 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Materiał płaszcza wewnętrznego | PVC |
| Kolor (płaszcz wewnętrzny) | szary |
| Material wire insulation | PVC |
| Amount wires | 16 |
| Outer diameter insulation | 1,3 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 43 ± 5 Shore D |
| Material properties wire insulation | możliwość dobrej obróbki maszynowej |
| Ingredient freeness wire insulation | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezsilikonowe |
| Amount strands (wire) | 19 |
| Diameter of single wires | 0,15 mm |
| Conductor crosssection (wire) | 0,34 mm² |
| Material conductor wire | Skrętka miedziana, goła |
| Conductor type (wire) | Klasa skrętki 5 |
| Material wire insulation (Power) | PVC |
| Outer diameter wire insulation (Power) | 1,8 mm |
| Tolerance outer diameter wire insulation (Power) | ±5 % |
| Shore hardness wire insulation (Power) | 43±5 Shore D |
| Material properties wire insulation (Power) | możliwość dobrej obróbki maszynowej |
| Ingredient freeness wire insulation (Power) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezsilikonowe |
| Liczba żył (zasilanie) | 3 |
| Amount strands wire (Power) | 42 |
| Diameter of single wires (Power) | 0,15 mm |
| Wire conductor cross section (Power) | 0,75 mm² |
| Material conductor wire (Power) | Skrętka miedziana, goła |
| Conductor type wire (Power) | Klasa skrętki 6 |
Electrical data | Cable
| Max. rated voltage (conductor - conductor) | 300 V |
| Max. rated voltage (conductor - ground) | 300 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 4 A |
| Current carrying capacity min. wire (Power) | 7,8 A |
| Electrical resistance line constant wire | 57 Ω/km @ 20 °C |
| Electrical resistance coating wire (Power) | 26 Ω/km @20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 2 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 2 kV @ 60 s |
Temperature range | Cable
| Temperatura robocza min. (stała) | -30 °C |
| Temperatura robocza maks. (stała) | 80 °C |
| Temperatura robocza min. (w ruchu) | -5 °C |
| Temperatura robocza maks. (w ruchu) | 70 °C |
Resistances | Cable
| Odporność na płomień | IEC 60332-2-2 | UL 1581 § 1090 | UL 1581 § 1100 FT2 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | dobre, sprawdzić w zależności od zastosowania | DIN EN 60811-404 |
Installation | Cable
| Promień zgięcia (stały) | 5 x Outer diameter |
| Promień gięcia (w ruchu) | 10 x Outer diameter |
| Liczba cykli gięcia (C-track) | 2 Mio. @ 25 °C |
| Dystans (C-track) | 5 m @ 25 °C |
| Prędkość ruchu (C-track) | 2 m/s @ 25 °C |
Parametry zacisków
Typ przyłącza 1
| Family construction form | free cable end |
| Liczba biegunów | 19 |
Typ przyłącza 2
| Family construction form | M12 |
| Gender | female |
| Kolor uchwytu stykowego | czarny |
| Kodowanie | A |
| Liczba biegunów | 5 |

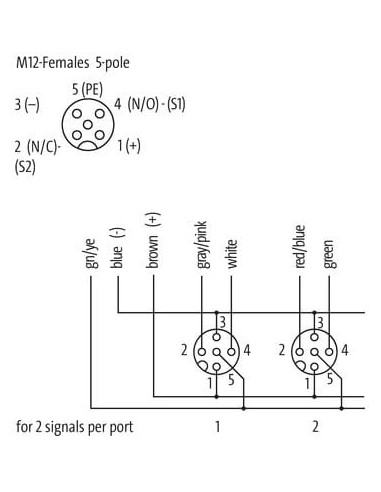

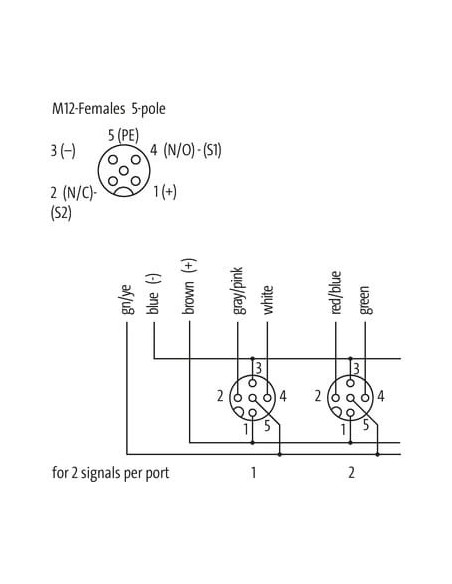

| PIN 1 | + |
| PIN 2 | NC S 2 |
| PIN 3 | - |
| PIN 4 | NO S 1 |
| PIN 5 | PE |
Moduł pasywny Exact12 8xM12 5-polowy bez diody LED - rozdzielacz sygnałów
Moduł pasywny Exact12 o kodzie 8000-88512-3981000 to wydajny i niezawodny element wykorzystywany w automatyce przemysłowej do rozdzielania sygnałów i zasilania. Osiem portów, z których każdy wyposażony jest w gniazdo M12 5-polowe, umożliwia wygodne podłączanie czujników i elementów wykonawczych w rozbudowanych systemach sterowania. Brak diod LED informujących o stanie zapewnia maksymalną odporność w środowisku przemysłowym oraz prostą konstrukcję.
Typowe zastosowanie modułu rozdzielającego M12
- Automatyka przemysłowa – integracja rozproszonego okablowania czujników i siłowników
- Budowa maszyn – łączenie licznych sygnałów wejść/wyjść w jednym punkcie
- Transport i logistyka – aplikacje sortujące, linie montażowe, systemy przenośnikowe
- Przemysł spożywczy i farmaceutyczny – zastosowanie tam, gdzie wymagana jest odporność na środki chemiczne i oleje
- Systemy pomiarowe – rozdzielenie sygnałów dla złożonych systemów czujników
Główne zalety modułu Exact12 8xM12
- Solidna obudowa z trwałego tworzywa sztucznego o wysokiej odporności chemicznej i na oleje
- Stopień ochrony IP65 / IP67 – pełna odporność na pył oraz zabezpieczenie przed silnymi strugami wody i czasowym zanurzeniem
- Łatwy montaż i obsługa dzięki standaryzowanym gniazdom M12 oraz systemowi przykręcania
- Uniwersalne zastosowanie – obsługa sygnałów oraz zasilania w szerokim zakresie napięć AC/DC (do 125 V) i prądów (do 4 A na styk)
- Elastyczność montażu – różne długości kabla dostępne na życzenie, co pozwala na łatwe dopasowanie do konkretnego stanowiska
- Wysokiej jakości przewód hybrydowy z powłoką PUR/PVC odporną na uszkodzenia mechaniczne, wolny od szkodliwych substancji, takich jak kadm, ołów, FCKW czy silikon
Parametry techniczne istotne dla użytkownika
- 8 portów M12 – każdy 5-polowy, zgodny z przemysłowym standardem
- Maksymalne napięcie robocze: 125 V AC/DC, maksymalny prąd: 4 A na styku
- Złącza żeńskie M12 – kodowanie A, czarne uchwyty stykowe, 5 pinów
- Wymiary kompaktowe: długość 140 mm, szerokość 50 mm, wysokość 32 mm (z przewodem/NIE)
- Trudnopalność oraz wysoka odporność na ścieranie, oleje i chemikalia – opcja dla wymagających środowisk przemysłowych
- Możliwość zastosowania w szerokim zakresie temperatur (-20°C do +70°C)
Możliwości montażowe i funkcjonalność rozdzielacza sygnałów
Moduł pasywny 8xM12 umożliwia estetyczne i bezpieczne doprowadzenie sygnałów do centralnego punktu maszyny lub instalacji. Gwint montażowy M12 x 1 oraz konstrukcja obudowy pozwalają na montaż zarówno na szynach, jak i bezpośrednio do elementów konstrukcyjnych urządzeń. Dzięki zastosowaniu wyraźnego oznaczenia kolorystycznego przewodów oraz przejrzystej dokumentacji, użytkownik może szybko i pewnie podłączyć nawet kilkanaście sygnałów oraz zasilanie do układu sterowania.
Moduł Exact12 8000-88512-3981000 sprawdzi się zarówno w prostych, jak i skomplikowanych rozwiązaniach przemysłowych, gdzie konieczne jest zachowanie wysokiej niezawodności transmisji sygnałów oraz ich odpowiedniego rozdziału przy użyciu standaryzowanych, odpornych na uszkodzenia złączy przemysłowych.
Dlaczego warto stosować moduły pasywne rozdzielające sygnały M12?
- Skrócenie czasu montażu instalacji dzięki złączom M12
- Redukcja błędów okablowania
- Zwiększenie porządku i estetyki w szafach i na liniach produkcyjnych
- Odporność na trudne warunki przemysłowe oraz zachowanie parametrów elektrycznych przez długi czas eksploatacji
Moduł idealny do nowoczesnych instalacji automatyki w zakładach produkcyjnych, magazynach i na liniach OEM, gdzie priorytetem są bezpieczeństwo, niezawodność oraz przejrzystość połączeń.
Polecamy także inne produkty z kategorii: Systemy rozdzielaczy M12 »
