Dostępny
8-portowy, 5-piny
ekranowany
10.0 m
Bez LED sygnałów analogowych do 48 V AC/DC
Zastępuje identyczny produkt (nr art. 27518)
Inne długości kabli są dostarczane na życzenie.
Dane elektryczne | Zasilanie
| Napięcie robocze AC maks. | 48 V |
| Napięcie robocze DC maks. | 48 V |
| Prąd roboczy na styk maks. | 4 A |
Instalowanie | Podłączanie
| Gwint montażowy | M12 x 1 |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP65, IP67, IP68 |
Dane mechaniczne | Dane materiałowe
| Powłoka obudowy | Nickeled |
| Materiał obudowa | Cynkowy odlew ciśnieniowy |
Dane mechaniczne | Dane montażowe
| Typ montażu | Schraubgewinde |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 90 °C |
| Additional condition temperature range | depending on cable quality |
Dane dotyczące kabla
General data | Cable
| Identyfikacja przewodu | 401 |
| Rodzaj przewodu | 3 |
| Funkcja kabla | Hybrydowe, Sygnał, Power |
| Kolor izolacji | szary |
| Type of Certificate | cURus |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 3 wires twisted |
| Amount stranding (type 2) | 1 |
| Stranding (type 2) | 16 wires o Sposób łączenia przeciwbieżne twisted |
| Ekran kabla (rodzaj) | Oplot miedziany, ocynowany |
| Ekran kabla (osłona) | 80 % |
| Bandowanie | Fleece |

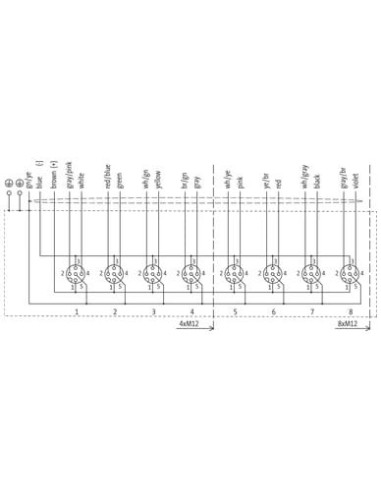

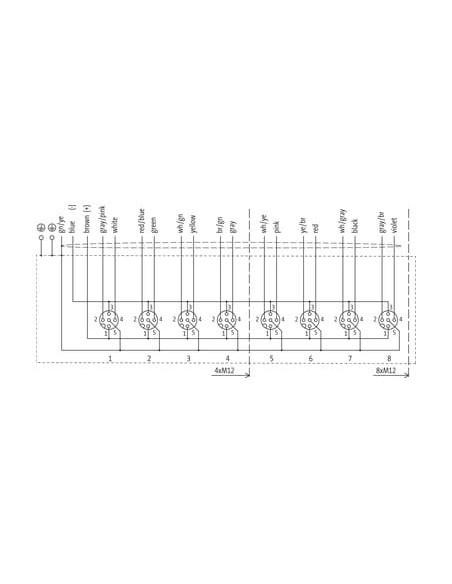

| wire arrangement | , niebieski, zielono-żółte, (szaro-różowe, fioletowy, brązowo-szary, czarny, szaro-biały, czerwony, brązowo-żółty, rosa, żółto-biały, szary, brązowo-zielony, żółty, zielono-biały, zielony, czerwono-niebieskie, biały) |
Mechanical data | Cable
| Cable weigth | 237,6 g/m |
| Materiał płaszcz | PUR |
| Twardość krawędzi osłona | 85 ± 3 Shore A |
| Bez składników (płaszcz) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Outer-diameter (jacket) | 11,7 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | PP |
| Amount wires | 3 |
| Outer diameter insulation | 2,6 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 55 ± 5 Shore D |
| Ingredient freeness wire insulation | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe, Wolne od LABS |
| Amount strands (wire) | 96 |
| Diameter of single wires | 0,1 mm |
| Conductor crosssection (wire) | 0,75 mm² |
| Material conductor wire | Skrętka miedziana, goła |
| Conductor type (wire) | Klasa skrętki 6 |
| Material wire insulation (Power) | PP |
| Outer diameter wire insulation (Power) | 1,3 mm |
| Tolerance outer diameter wire insulation (Power) | ±5 % |
| Shore hardness wire insulation (Power) | 55 Shore A±5 Shore A |
| Ingredient freeness wire insulation (Power) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe, Wolne od LABS |
| Liczba żył (zasilanie) | 16 |
| Amount strands wire (Power) | 42 |
| Diameter of single wires (Power) | 0,1 mm |
| Wire conductor cross section (Power) | 0,34 mm² |
| Material conductor wire (Power) | Skrętka miedziana, goła |
| Conductor type wire (Power) | Klasa skrętki 6 |
Electrical data | Cable
| Max. rated voltage (conductor - conductor) | 500 V |
| Max. rated voltage (conductor - ground) | 300 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 12 A |
| Current carrying capacity min. wire (Power) | 4 A |
| Electrical resistance line constant wire | 26 Ω/km @ 20 °C |
| Electrical resistance coating wire (Power) | 53 Ω/km @20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 2 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 2 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - ekran) | 2 kV @ 60 s |
| Max. rated voltage power (conductor - ground) | 300 V |
| Max. rated voltage power (conductor - conductor) | 500 V |
| AC withstand voltage power (wire - shield) | 2 kV @ 60 s |
| Power frequency withstand voltage power (wire - jacket) | 2 kV @ 60 s |
| AC withstand voltage power (wire - wire) | 2 kV @ 60 s |
Temperature range | Cable
| Temperatura robocza min. (stała) | -40 °C |
| Temperatura robocza maks. (stała) | 90 °C |
| Temperatura robocza min. (w ruchu) | -40 °C |
| Temperatura robocza maks. (w ruchu) | 90 °C |
Resistances | Cable
| Odporność na płomień | UL 1581 § 1090 | UL 1581 § 1100 FT2 | IEC 60332-2-2 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | DIN EN 60811-404 | dobre, sprawdzić w zależności od zastosowania |
Installation | Cable
| Promień zgięcia (stały) | 10 x Outer diameter |
| Promień gięcia (w ruchu) | 12 x Outer diameter |
| Liczba cykli gięcia (C-track) | 5 Mio. @ 25 °C |
| Dystans (C-track) | 1,8 m @ 25 °C | poziomo |
| Prędkość ruchu (C-track) | 2 m/s @ 25 °C |
Parametry zacisków
Typ przyłącza 1
| Family construction form | free cable end |
| Liczba biegunów | 16 |
Typ przyłącza 2
| Family construction form | M12 |
| Gender | female |
| Kolor uchwytu stykowego | czarny |
| Kodowanie | A |
| Liczba biegunów | 5 |

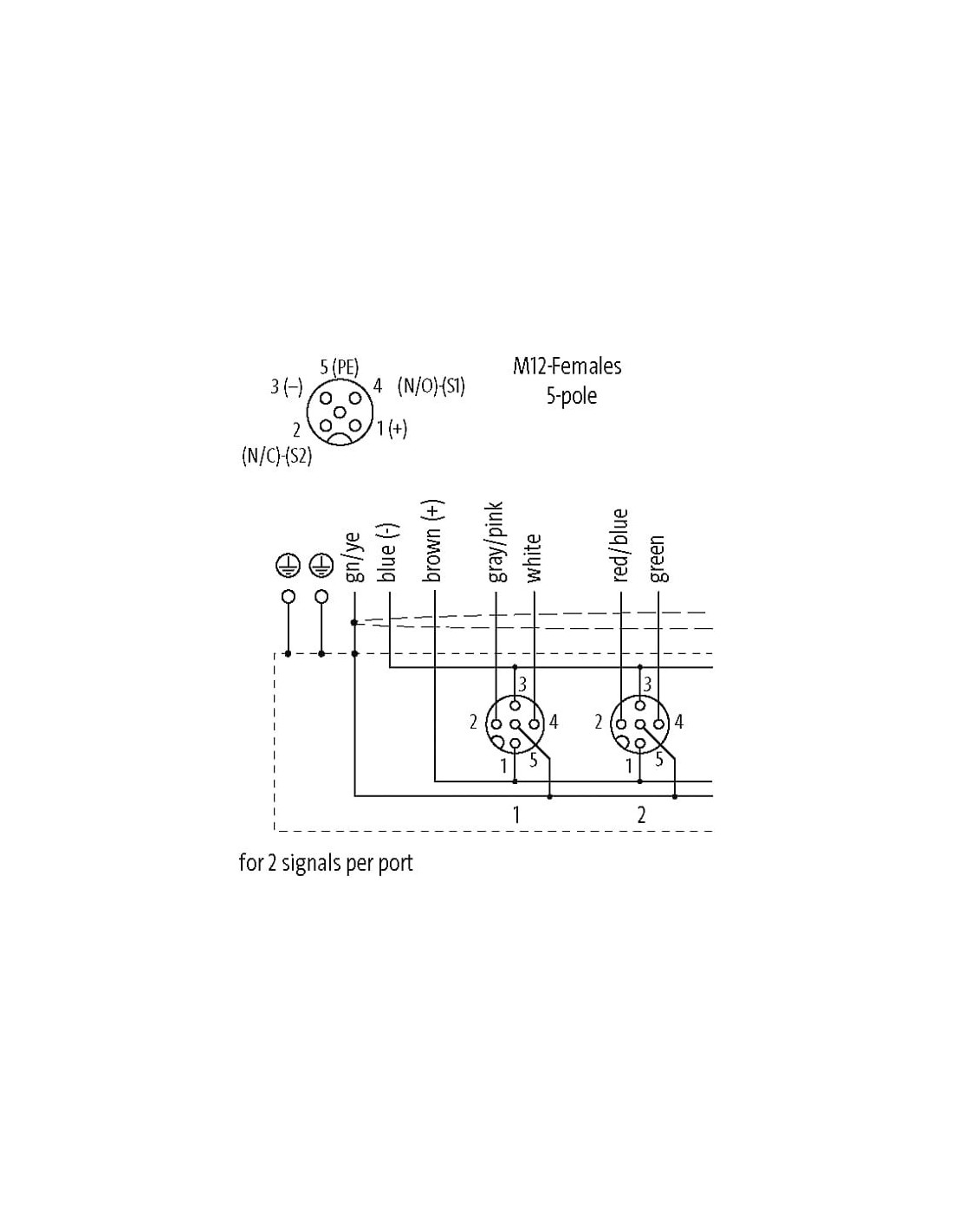

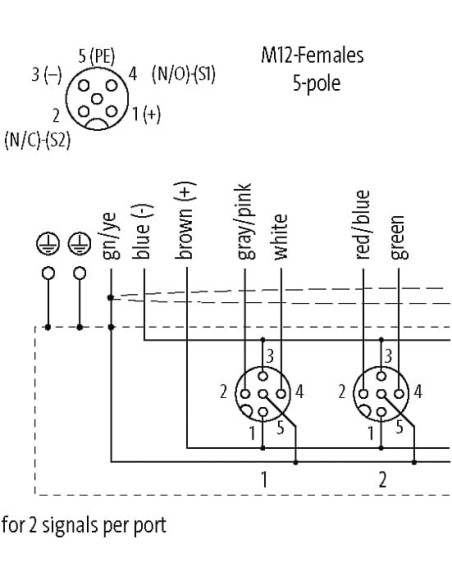

| PIN 1 | + |
| PIN 2 | NC S 2 |
| PIN 3 | - |
| PIN 4 | NO S 1 |
| PIN 5 | PE |

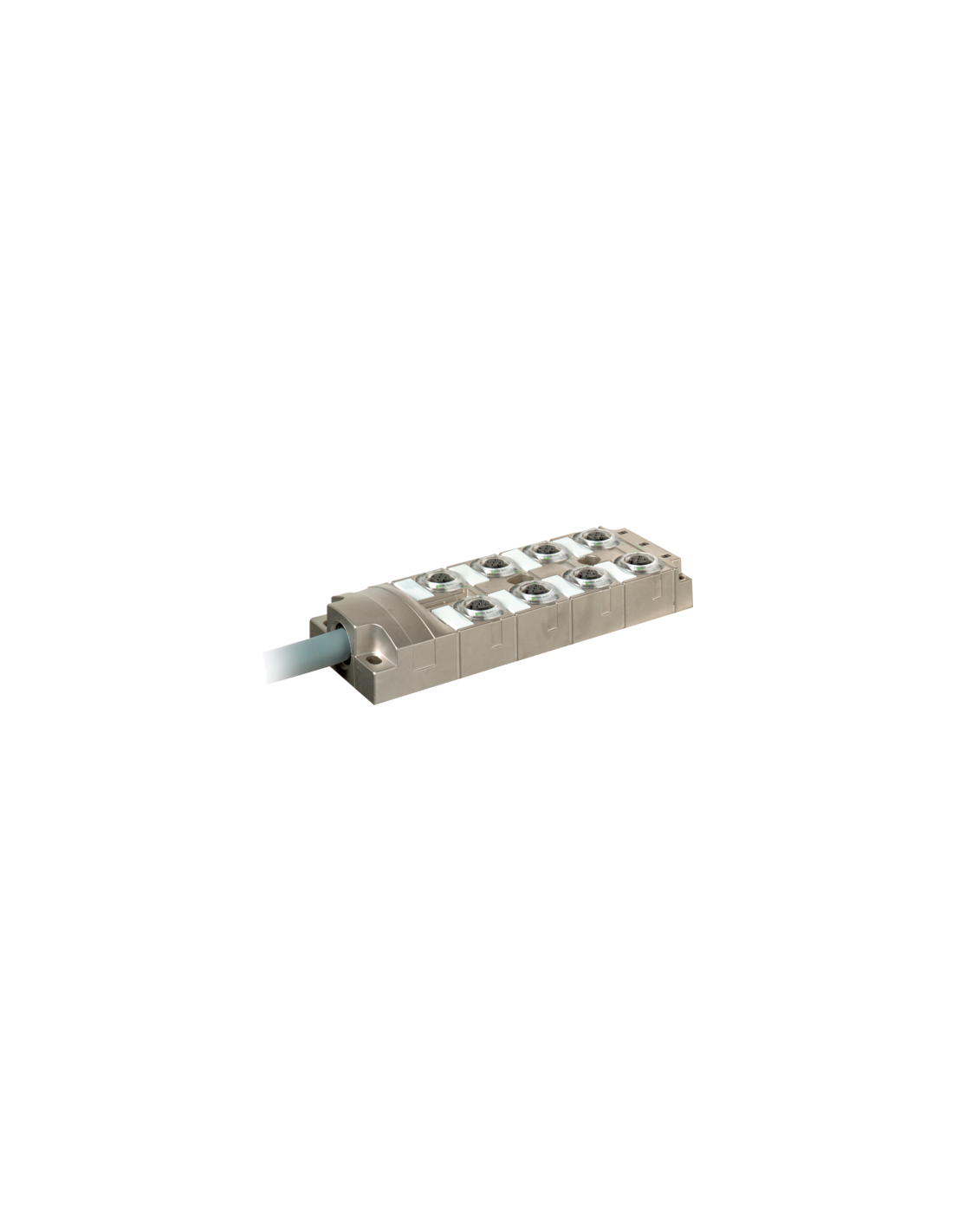

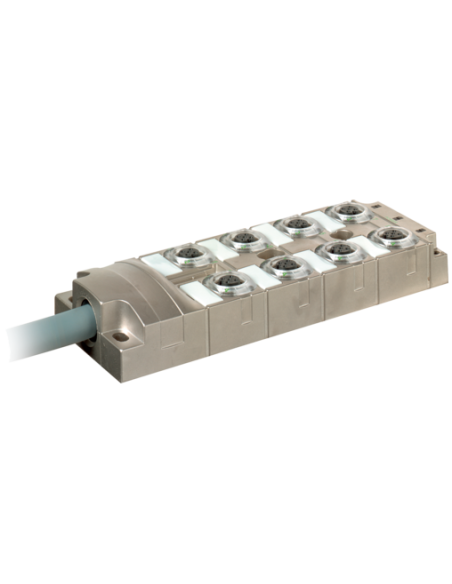

Moduł pasywny MVP metalowy 8xM12 5-polowy 8000-58515-4011000 – profesjonalne rozwiązanie do automatyki
Moduł pasywny MVP metalowy o numerze katalogowym 8000-58515-4011000 to zaawansowany element dedykowany przemysłowym instalacjom automatyki, który umożliwia wygodną i bezpieczną rozbudowę infrastruktury sygnałowej i zasilającej. Zastosowanie 8 portów M12 (5-polowych) pozwala na elastyczne podłączanie czujników, urządzeń wykonawczych oraz innych elementów automatyki w wymagających warunkach przemysłowych.
Moduł pasywny MVP metalowy 8xM12 – zastosowanie i korzyści
Produkt znakomicie sprawdza się w środowiskach, gdzie wymagane są wysokie standardy niezawodności oraz odporności na czynniki zewnętrzne. Jest szczególnie polecany do:
- Instalacji automatyki przemysłowej i transportowej
- Systemów maszyn produkcyjnych
- Aplikacji wymagających modularnego rozdziału sygnałów i zasilania
- Integracji maszyn z czujnikami oraz urządzeniami pomiarowymi
- Modernizacji i rozbudowy linii produkcyjnych
Metalowa, niklowana obudowa zapewnia doskonałą ochronę przed uszkodzeniami mechanicznymi oraz czynnikami środowiskowymi. Stopień ochrony IP65, IP67 oraz IP68 umożliwia pracę w warunkach wilgotnych, zapylonych oraz narażonych na ekstremalne temperatury. Hermetyczne połączenia gwarantują niezawodność nawet w wymagających aplikacjach.
Wytrzymałość i certyfikowane bezpieczeństwo modułu pasywnego 8xM12
Konstrukcja z cynkowego odlewu ciśnieniowego oraz zastosowanie kabla zewnętrznego o długości 10 metrów umożliwiają stosowanie modułu zarówno w instalacjach stacjonarnych, jak i ruchomych (również aplikacje typu C-track). Moduł jest odporny na różnorodne substancje chemiczne, oleje, benzyny oraz uszkodzenia mechaniczne. Certyfikaty cURus oraz zgodność z międzynarodowymi normami odporności ogniowej i środowiskowej potwierdzają jego wysoką jakość i niezawodność.
Kompatybilność i elastyczność wykorzystania – 8xM12, 5-polowy
8 portów M12, 5-polowych umożliwia szybkie i stabilne podłączenie różnorodnych urządzeń systemowych oraz komunikacyjnych, takich jak czujniki, przekaźniki, aparatura kontrolno-pomiarowa. Uniwersalne kodowanie A pozwala na łatwą integrację z większością popularnych systemów automatyki. Duża liczba biegunów oraz przemyślany układ pinów zapewnia bezproblemowe podłączenie nawet najbardziej złożonych aplikacji.
- Idealny do sygnałów analogowych i cyfrowych – do 48 V AC/DC
- Możliwość przesyłu zasilania oraz sygnałów w jednym przewodzie
- Wysoka wytrzymałość mechaniczna i odporność na drgania

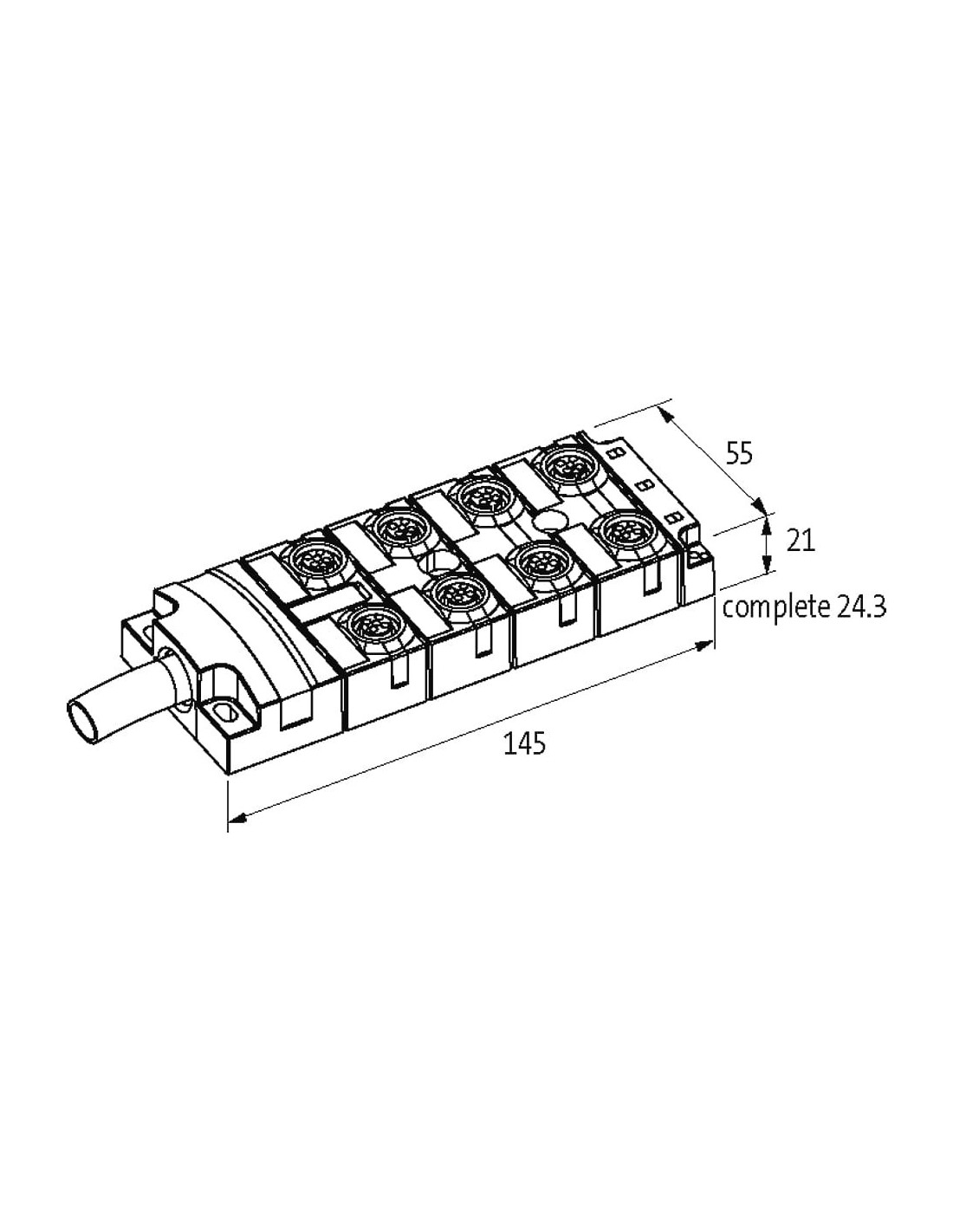

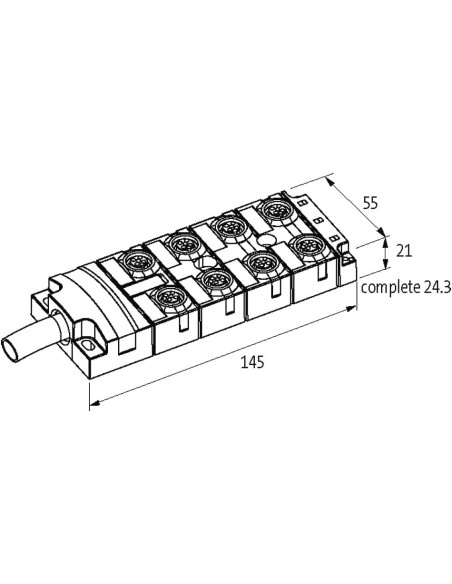

Wymiary i montaż modułu pasywnego MVP 8xM12 5-polowy
Kompaktowe wymiary (145 x 55 x 24,3 mm) oraz montaż za pomocą gwintu M12 x 1 pozwalają na instalację modułu nawet w ograniczonych przestrzeniach oraz integrację z istniejącą infrastrukturą przemysłową. Produkt zaprojektowany jest w sposób umożliwiający wygodny dostęp do wszystkich portów oraz bezpieczne prowadzenie przewodów.
Wybór modułu pasywnego MVP metalowego 8xM12, 5-polowego pozwala znacząco uprościć prowadzenie okablowania w systemach automatyki, zwiększa bezpieczeństwo i skraca czas montażu. To solidny komponent przeznaczony do wieloletniej bezawaryjnej pracy w najbardziej wymagających aplikacjach przemysłowych.
