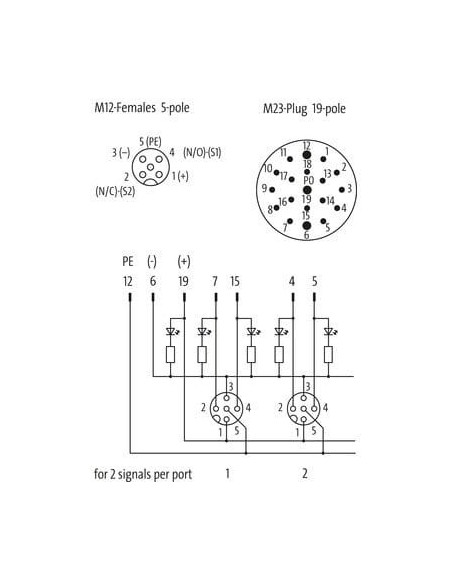

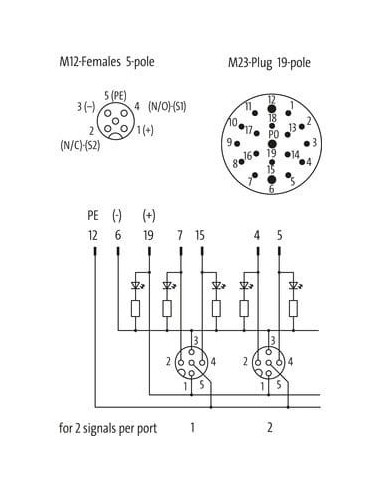

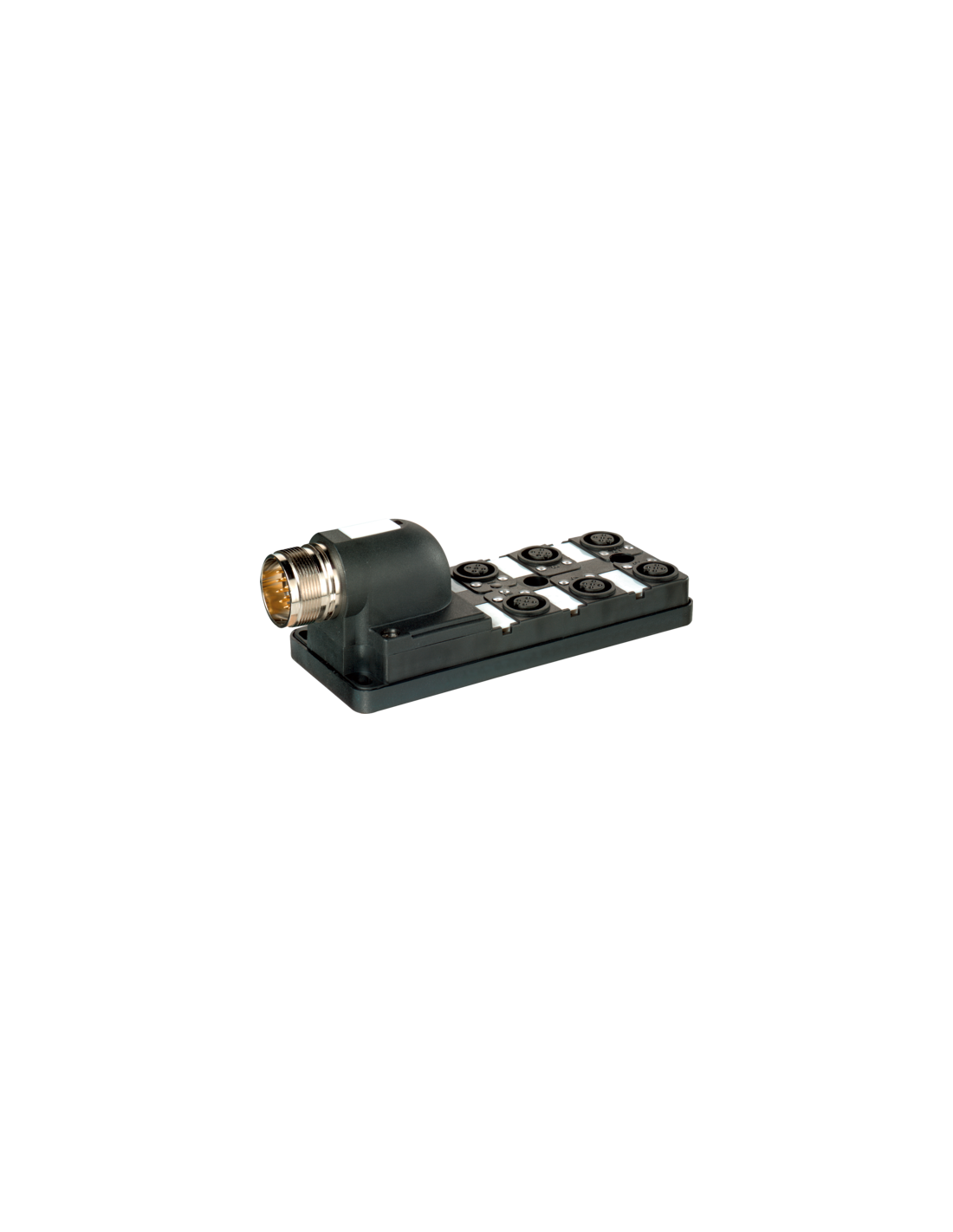

6-portowy, 5-piny
Port M23, 90°
19 pinów zajętych
z diodą LED dla sygnałów cyfrowych PNP 24 V DC
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
Inne długości kabli są dostarczane na życzenie.
Dane elektryczne | Zasilanie
| Napięcie robocze DC | 24 V |
| Prąd roboczy na styk maks. | 4 A |
| Prąd sumaryczny maks. | 7,5 A |
Dane techniczne | Komunikacja przemysłowa
| Liczba sygnałów na slot | 2 |
Instalowanie | Podłączanie
| Gwint montażowy | M12 x 1 |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP67 |
| Stopień ochrony, warunek dodatkowy | przykręcone, zamontowane |
Ochrona urządzenia | Media
| Flame resistance | trudnopalne |
Dane mechaniczne | Dane materiałowe
| Materiał obudowa | Tworzywo sztuczne |
Dane mechaniczne | Dane montażowe
| Typ montażu | Schraubgewinde |

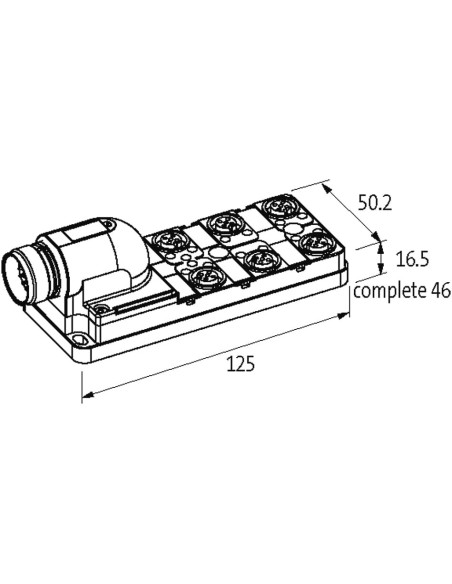

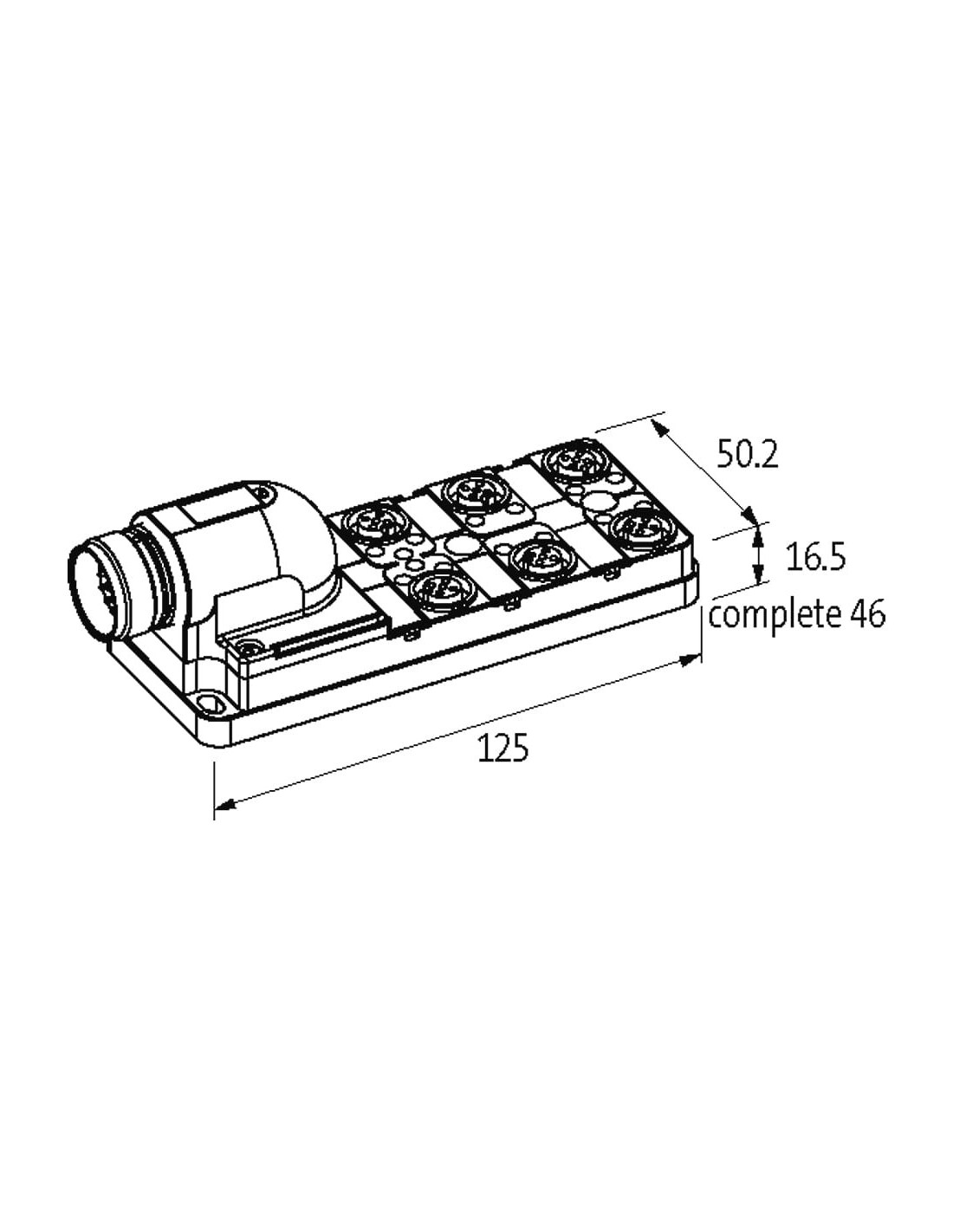

| Wysokość | 125 mm |
| Szerokość | 50,2 mm |
| Głębokość | 16,5 mm |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -20 °C |
| Temperatura robocza maks. | 80 °C |

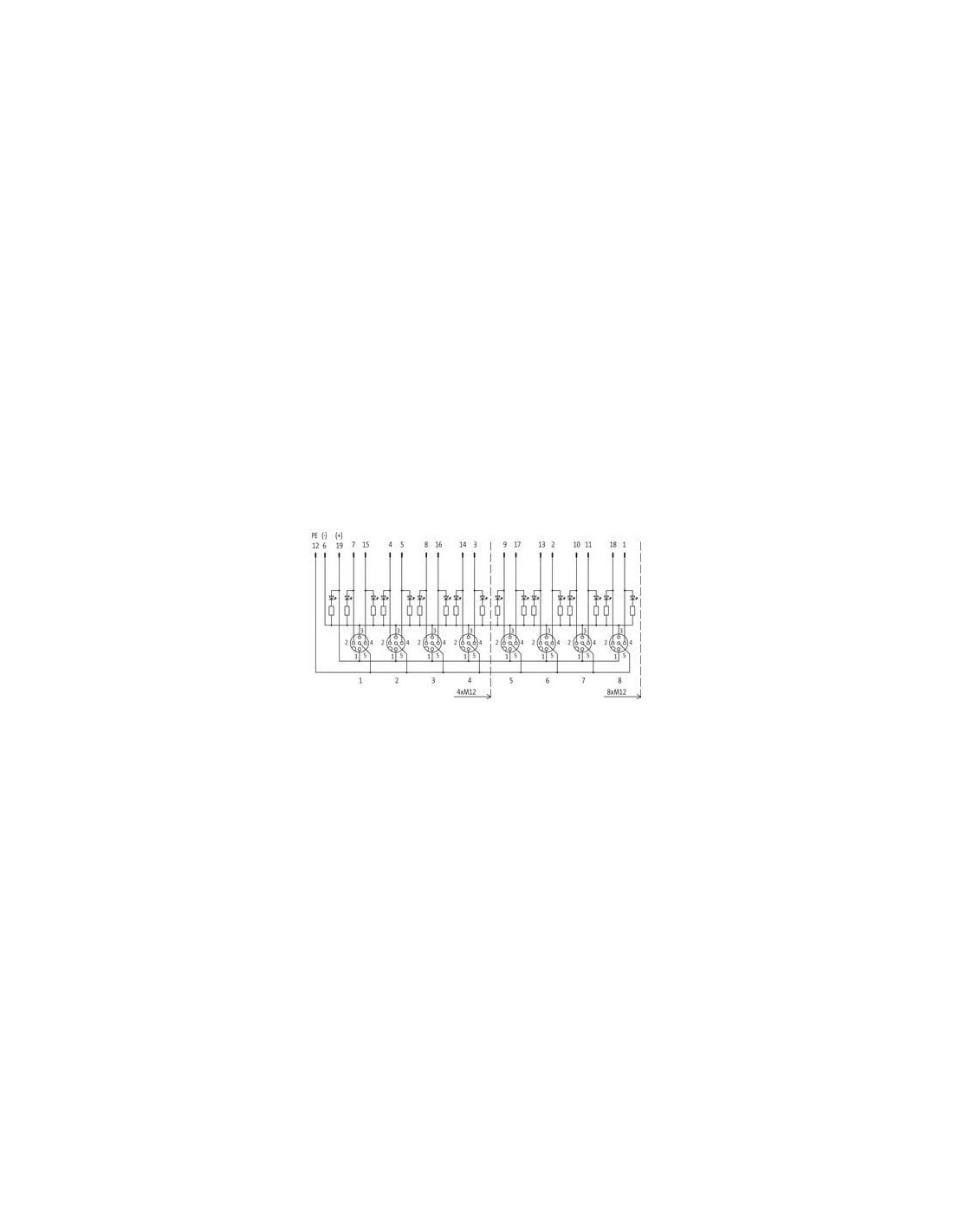

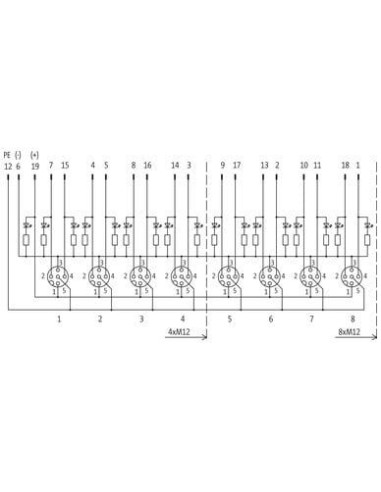

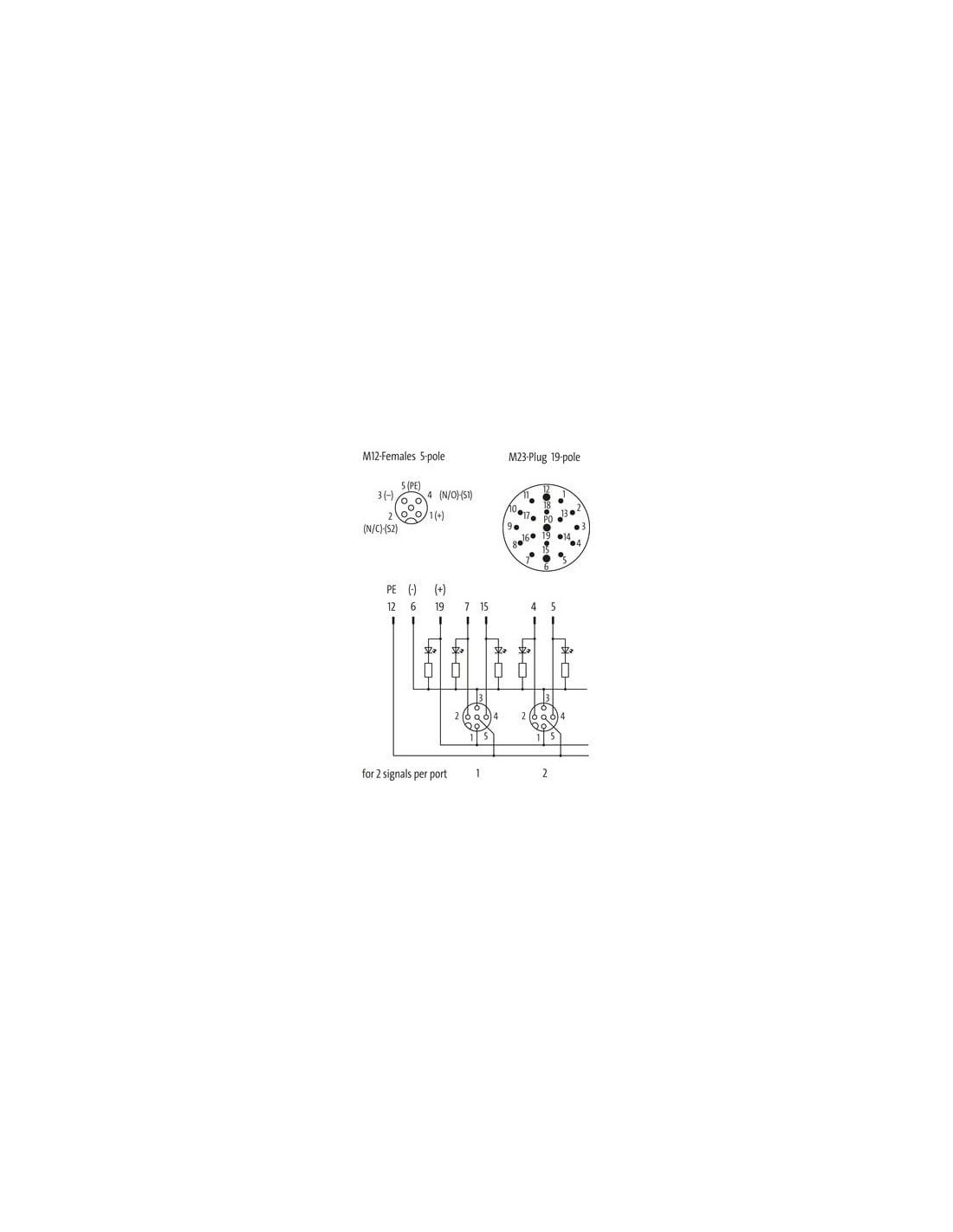

Parametry zacisków
Typ przyłącza 1
| Family construction form | M12 |
| Gender | female |
| Kolor uchwytu stykowego | czarny |
| Kodowanie | A |
| Liczba biegunów | 5 |
| PIN 1 | + |
| PIN 2 | NC S 2 |
| PIN 3 | - |
| PIN 4 | NO S 1 |
| PIN 5 | PE |
Typ przyłącza 2
| Family construction form | M23 |
| Gender | male |
| Kolor uchwytu stykowego | czarny |
| Kodowanie | A |
| Liczba biegunów | 19 |
| PIN 1 | VT |
| PIN 2 | RD |
| PIN 3 | GY |
| PIN 4 | RD / BU |
| PIN 5 | GN |
| PIN 6 | BU |
| PIN 7 | GY / PK |
| PIN 8 | WH / GN |
| PIN 9 | WH / YE |
| PIN 10 | WH / GY |
| PIN 11 | BK |
| PIN 12 | YE / GN |
| PIN 13 | YE / BN |
| PIN 14 | BN / GN |
| PIN 15 | WH |
| PIN 16 | YE |
| PIN 17 | PK |
| PIN 18 | GY / BN |
| PIN 19 | BN |

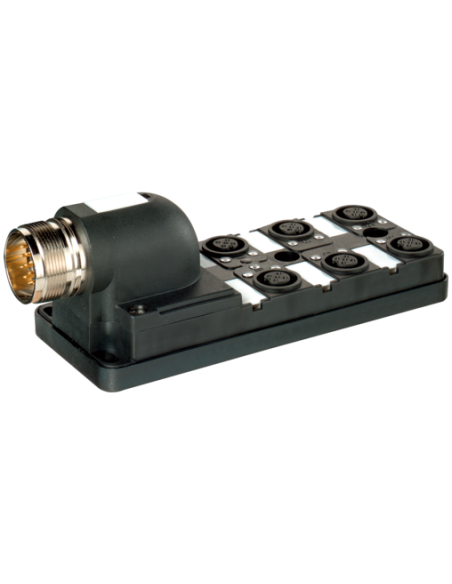

Moduł pasywny 6xM12, 5-polowy, kod produktu 27786 – rozdzielacz sygnałów dla automatyki przemysłowej
Moduł pasywny 6xM12, 5-polowy to wysoce funkcjonalne rozwiązanie przeznaczone do profesjonalnych systemów automatyki przemysłowej. Produkt ten umożliwia zbiorcze podłączanie oraz efektywną dystrybucję sygnałów cyfrowych i zasilania, co czyni go niezwykle przydatnym w nowoczesnych instalacjach produkcyjnych oraz liniach technologicznych.
Najważniejsze cechy modułu rozdzielającego 6xM12 5-pin IP67
Moduł pasywny M12 zapewnia prostą i bezpieczną integrację urządzeń oraz czujników przemysłowych. Dzięki wykorzystaniu popularnych złączy M12 oraz M23, znacząco przyspiesza proces uruchamiania instalacji i ogranicza ilość potrzebnego okablowania.
- 6 portów typu M12 – umożliwiają podłączenie do 6 urządzeń (czujników lub elementów wykonawczych).
- Złącze M23, 19-pinowe, kątowe (90°) – doskonałe do integracji z większymi systemami i szybkiego przesyłu sygnałów.
- Każdy port 5-polowy – zapewnia elastyczność i szeroki zakres kompatybilności.
- Wizualizacja stanu – zintegrowane diody LED sygnalizujące stan sygnałów PNP 24 V DC, co ułatwia szybkie diagnozowanie pracy.
- Odporność na czynniki chemiczne i oleje – trwała i niezawodna obudowa z wysokiej klasy tworzywa sztucznego.
- Stopień ochrony IP67 – zapewnia pełną ochronę przed pyłem i silnymi strumieniami wody, nawet w trudnych warunkach przemysłowych.
- Wytrzymałość mechaniczna – kompaktowa budowa (125 x 50,2 x 16,5 mm) z łatwym i stabilnym montażem na śrubę (gwint M12 x 1).
- Szeroki zakres temperatur pracy – od -20°C do 80°C, co pozwala na zastosowanie w różnorodnych aplikacjach środowiskowych.
Zastosowanie modułu pasywnego M12 6-portowego w automatyce
Moduł pasywny 6xM12 jest stosowany wszędzie tam, gdzie wymagane jest bezpieczne, szybkie i uporządkowane połączenie wielu sygnałów, a także ochrona przed działaniem niekorzystnych czynników środowiskowych. Doskonale sprawdza się w:
- Automatyka przemysłowa i linie produkcyjne
- Budowa maszyn i urządzeń
- Stacje zrobotyzowane
- Systemy transportu wewnętrznego
- Systemy kontroli i monitoringu procesów
Zintegrowane diody LED w każdym gnieździe pozwalają na szybkie sprawdzenie prawidłowości działania połączeń oraz łatwą diagnostykę awarii. Wytrzymała obudowa, odporna na oleje i czynniki chemiczne, predysponuje ten typ modułów do instalacji w trudnych warunkach przemysłowych.
Korzyści z zastosowania rozdzielacza sygnałów M12 (kod produktu 27786)
Rozdzielacz sygnałowy M12 pozwala na uporządkowanie instalacji sterowniczych i redukcję kosztów związanych z okablowaniem. Prosty i szybki montaż przekłada się na oszczędność czasu podczas uruchamiania instalacji oraz łatwość serwisowania – wymiana lub podpinanie kolejnych czujników nie wymaga skomplikowanych operacji. Standardowa konstrukcja gwarantuje szeroką kompatybilność z popularnymi kablami i sensorami. Produkt ten jest dedykowany do nowoczesnych zastosowań przemysłowych, gdzie liczy się niezawodność, prostota obsługi oraz elastyczność rozbudowy systemu.
