4-portowy, 5-piny
3.0 m
ekranowany
Zastępuje identyczny produkt (nr art. 27486)
bez diody LED, 5-piny (do sygnałów analogowych)
Inne długości kabli są dostarczane na życzenie.
Dane elektryczne | Zasilanie
| Napięcie robocze AC maks. | 48 V |
| Napięcie robocze DC maks. | 48 V |
| Prąd roboczy na styk maks. | 4 A |
Instalowanie | Podłączanie
| Gwint montażowy | M12 x 1 |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP65, IP67, IP68 |
Dane mechaniczne | Dane materiałowe
| Powłoka obudowy | Nickeled |
| Materiał obudowa | Cynkowy odlew ciśnieniowy |
Dane mechaniczne | Dane montażowe
| Typ montażu | Schraubgewinde |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 90 °C |
| Additional condition temperature range | depending on cable quality |
Dane dotyczące kabla
General data | Cable
| Identyfikacja przewodu | 373 |
| Rodzaj przewodu | 3 |
| Funkcja kabla | Hybrydowe, Sygnał, Power |
| Kolor izolacji | szary |
| Type of Certificate | cURus |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 3 wires twisted |
| Amount stranding (type 2) | 1 |
| Stranding (type 2) | 8 wires o Sposób łączenia przeciwbieżne twisted |
| Ekran kabla (rodzaj) | Oplot miedziany, ocynowany |
| Ekran kabla (osłona) | 80 % |
| Bandowanie | Fleece |
| wire arrangement | żółty, biały, zielony, (szary, szaro-różowe, czerwono-niebieskie, zielono-biały, brązowo-zielony, niebieski, , zielono-żółte) |
Mechanical data | Cable
| Cable weigth | 145,2 g/m |
| Materiał płaszcz | PUR |
| Twardość krawędzi osłona | 85 ± 3 Shore A |
| Bez składników (płaszcz) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Outer-diameter (jacket) | 9,3 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | PP |
| Amount wires | 8 |
| Outer diameter insulation | 1,3 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 55 ± 5 Shore D |
| Ingredient freeness wire insulation | bezołowiowe, Wolne od FCKW, bezhalogenowy, bezsilikonowe, Wolne od LABS |
| Amount strands (wire) | 42 |
| Diameter of single wires | 0,1 mm |
| Conductor crosssection (wire) | 0,34 mm² |
| Material conductor wire | Skrętka miedziana, goła |
| Conductor type (wire) | Klasa skrętki 6 |
| Material wire insulation (Power) | PP |
| Outer diameter wire insulation (Power) | 1,8 mm |
| Tolerance outer diameter wire insulation (Power) | ±5 % |
| Shore hardness wire insulation (Power) | 55 Shore D±5 Shore D |
| Ingredient freeness wire insulation (Power) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe, Wolne od LABS |
| Liczba żył (zasilanie) | 3 |
| Amount strands wire (Power) | 96 |
| Diameter of single wires (Power) | 0,1 mm |
| Wire conductor cross section (Power) | 0,75 mm² |
| Material conductor wire (Power) | Skrętka miedziana, goła |
| Conductor type wire (Power) | Klasa skrętki 6 |
Electrical data | Cable
| Max. rated voltage (conductor - conductor) | 500 V |
| Max. rated voltage (conductor - ground) | 300 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 4 A |
| Current carrying capacity min. wire (Power) | 12 A |
| Electrical resistance line constant wire | 53 Ω/km @ 20 °C |
| Electrical resistance coating wire (Power) | 26 Ω/km @20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 2 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 2 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - ekran) | 2 kV @ 60 s |
| Max. rated voltage power (conductor - ground) | 300 V |
| Max. rated voltage power (conductor - conductor) | 500 V |
| AC withstand voltage power (wire - shield) | 2 kV @ 60 s |
| Power frequency withstand voltage power (wire - jacket) | 2 kV @ 60 s |
| AC withstand voltage power (wire - wire) | 2 kV @ 60 s |
Temperature range | Cable
| Temperatura robocza min. (stała) | -40 °C |
| Temperatura robocza maks. (stała) | 90 °C |
| Temperatura robocza min. (w ruchu) | -40 °C |
| Temperatura robocza maks. (w ruchu) | 90 °C |
Resistances | Cable
| Odporność na płomień | UL 1581 § 1090 | IEC 60332-2-2 | UL 1581 § 1100 FT2 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | dobre, sprawdzić w zależności od zastosowania | DIN EN 60811-404 |
Installation | Cable
| Promień zgięcia (stały) | 10 x Outer diameter |
| Promień gięcia (w ruchu) | 12 x Outer diameter |
| Liczba cykli gięcia (C-track) | 5 Mio. @ 25 °C |
| Dystans (C-track) | 1,8 m @ 25 °C |
| Prędkość ruchu (C-track) | 2 m/s @ 25 °C |

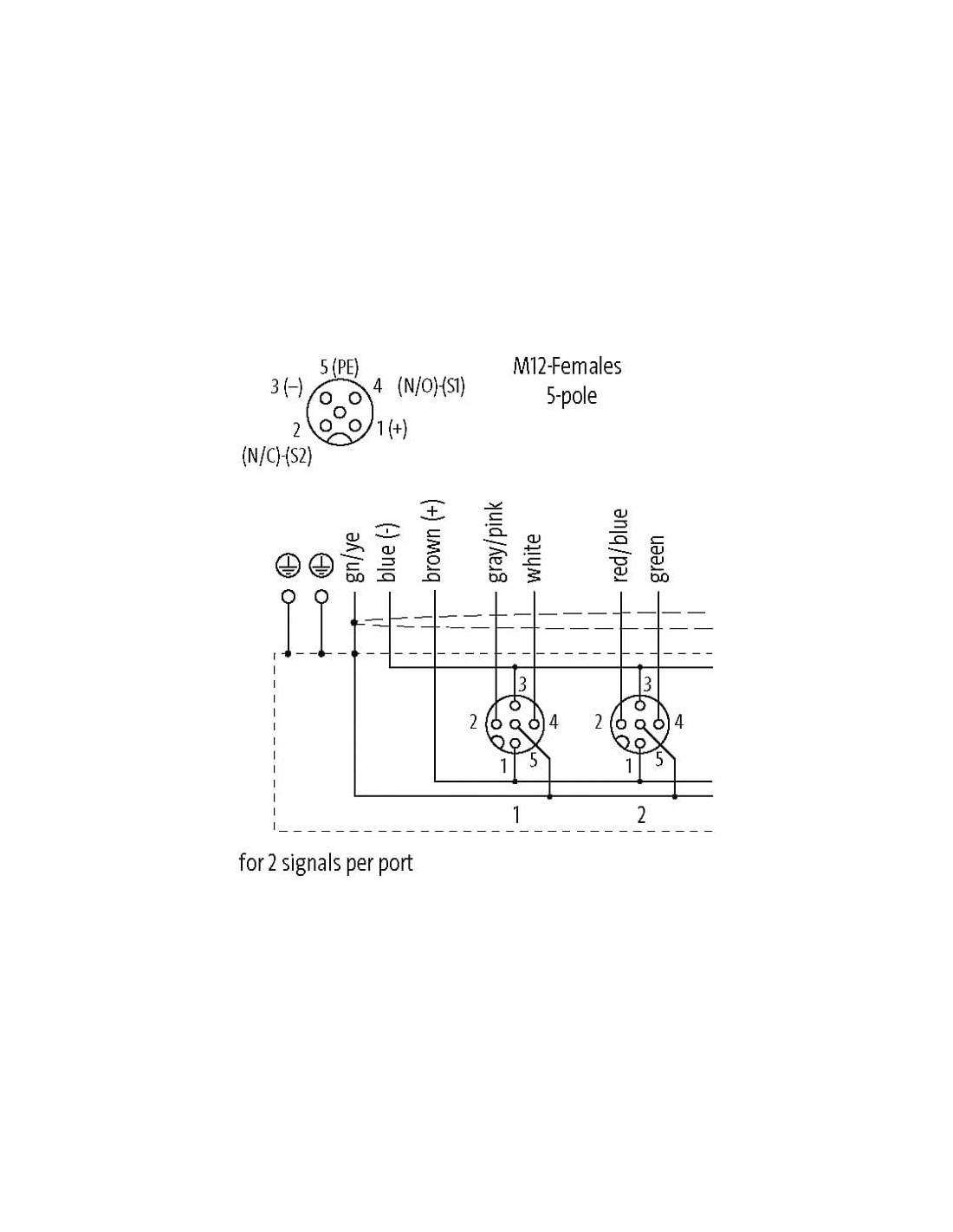

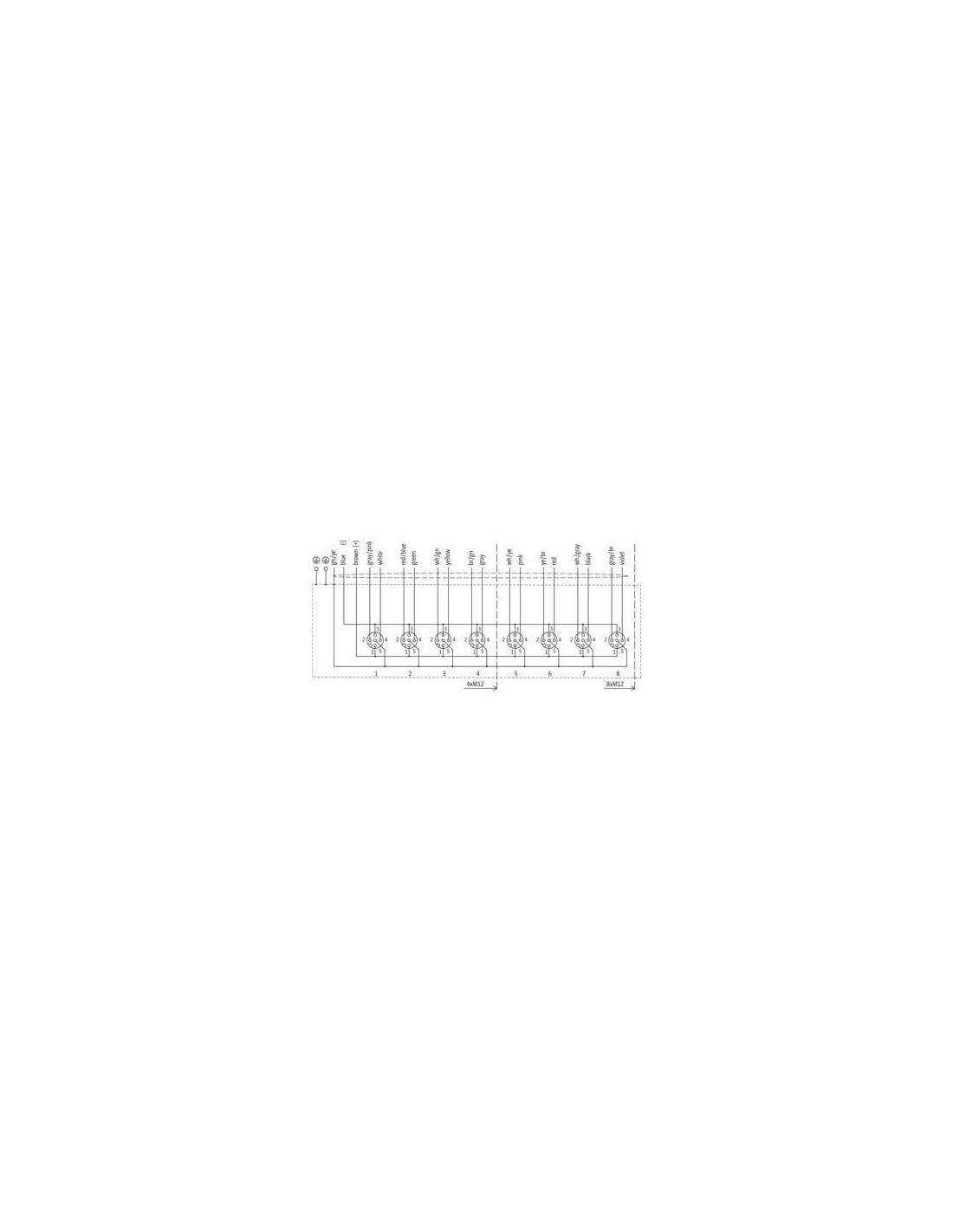

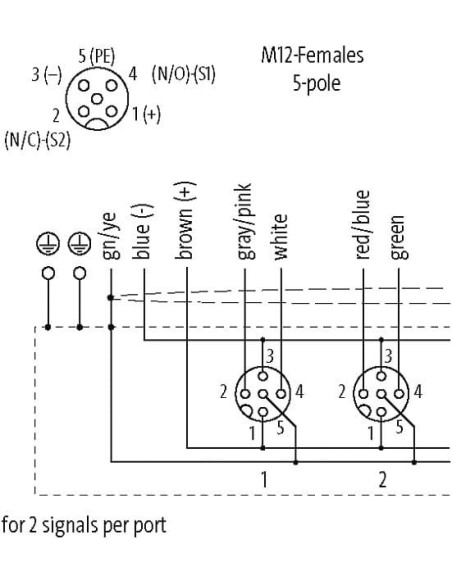

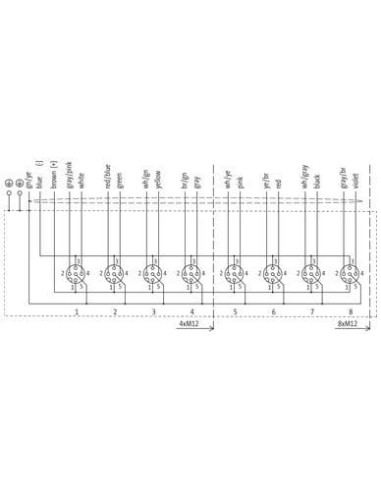

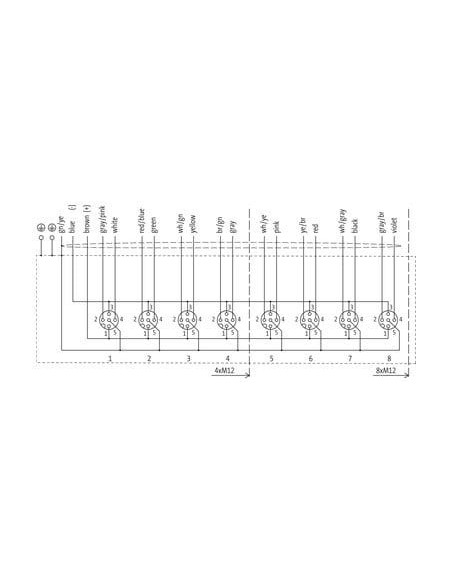

Parametry zacisków
Typ przyłącza 1
| Family construction form | free cable end |
| Liczba biegunów | 16 |
Typ przyłącza 2
| Family construction form | M12 |
| Gender | female |
| Kolor uchwytu stykowego | czarny |
| Kodowanie | A |
| Liczba biegunów | 5 |
| PIN 1 | + |
| PIN 2 | NC S 2 |
| PIN 3 | - |
| PIN 4 | NO S 1 |
| PIN 5 | PE |

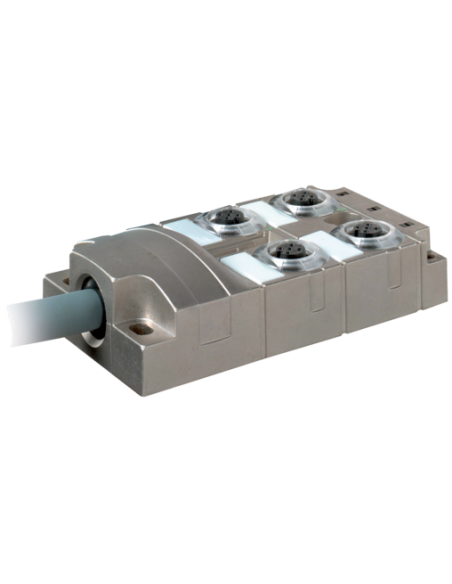

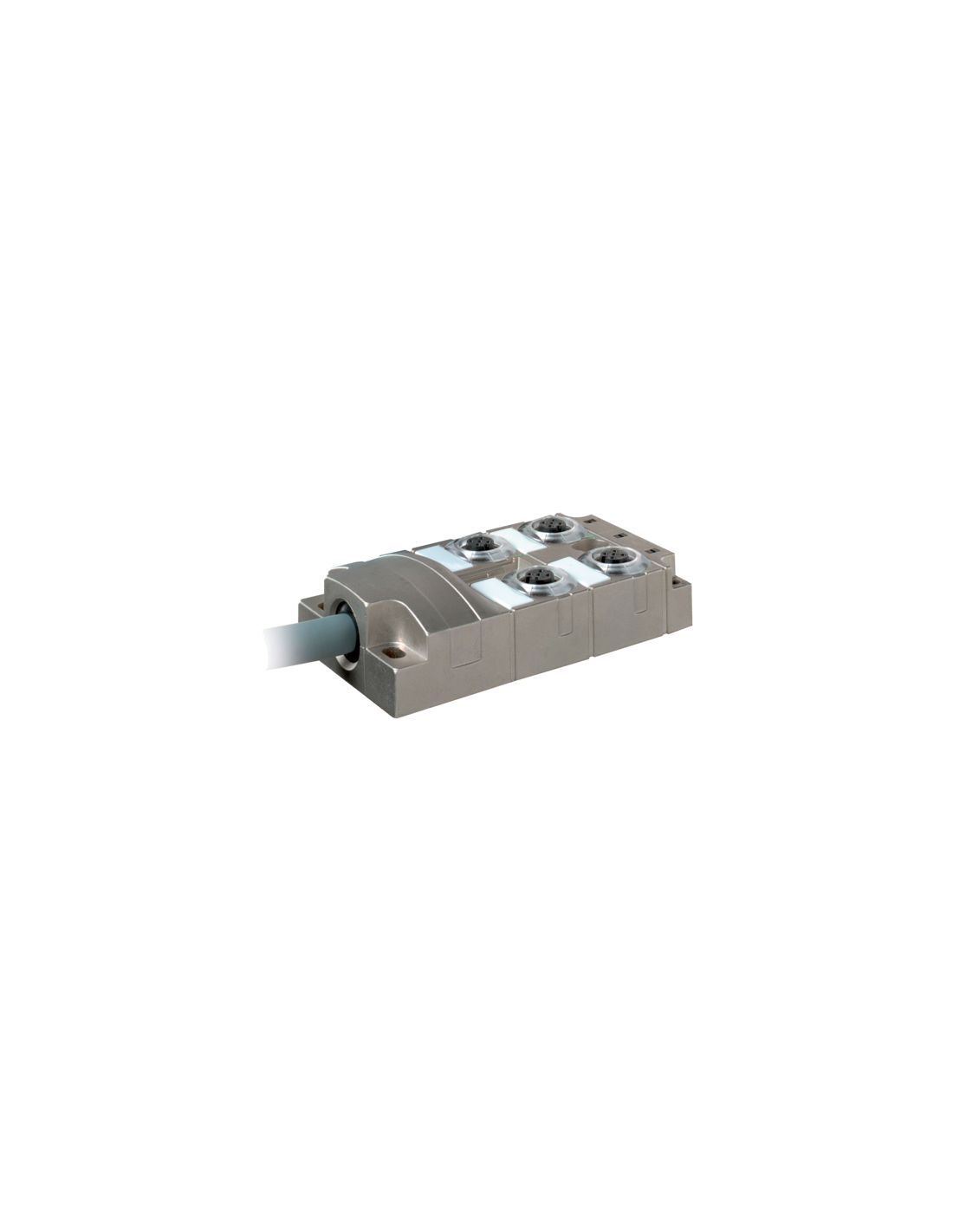

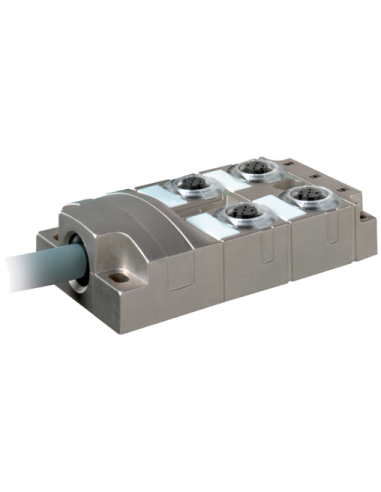

Złącze rozdzielające MVP-Metal 4xM12 5-pin – przemysłowy rozdzielacz sygnałów, ekranowany, z przewodem 3 m
MVP-Metal 4xM12, 5-biegunowy to wysokiej jakości rozdzielacz pasywny do zastosowań przemysłowych, który umożliwia efektywne podłączanie i rozdzielanie sygnałów oraz zasilania w instalacjach automatyki. Model o kodzie 8000-54515-3730300 został zaprojektowany z myślą o wymagających warunkach pracy oraz kompatybilności z sygnałami analogowymi. Urządzenie wyposażone jest w trwałą metalową obudowę oraz ekranowany kabel o długości 3 metrów, co zapewnia niezawodne działanie w środowiskach narażonych na zakłócenia elektromagnetyczne.
Zastosowania i korzyści rozdzielacza MVP-Metal 4xM12
Rozdzielacz sygnałów MVP-Metal doskonale sprawdza się m.in. w:
- Systemach automatyki przemysłowej
- Liniach montażowych oraz produkcyjnych
- Aplikacjach wymagających zbiorczego prowadzenia przewodów do kilku czujników lub siłowników jednocześnie
- Maszynach wymagających szybkiego podłączania i wymiany sensorów
- Instalacjach o podwyższonych wymaganiach dotyczących szczelności i odporności mechanicznej
Zaletami produktu są łatwość i szybkość montażu, kompaktowe wymiary oraz wysoka odporność na czynniki zewnętrzne (IP65/IP67/IP68), co umożliwia zastosowanie także w miejscach narażonych na kurz, wodę i inne zanieczyszczenia.
Złącze świetnie nadaje się do instalacji elementów wymagających ekranowania oraz wysokiej niezawodności sygnałowej – nawet w trudnych warunkach pracy.
Wysoka trwałość i niezawodność – obudowa cynkowa, powłoka niklowana
Obudowa rozdzielacza została wykonana z odpornego na uszkodzenia mechaniczne odlewu ciśnieniowego z cynku, z powłoką niklowaną, co zapewnia długotrwałą ochronę przed korozją i uszkodzeniami. Dzięki temu produkt wyróżnia się niezwykłą trwałością i może być stosowany przy dużych obciążeniach mechanicznych.
Parametry techniczne gwarantujące wszechstronność
- Możliwość pracy pod napięciem do 48 V AC/DC
- Maksymalny prąd na styk: 4 A
- Ekranowany przewód hybrydowy 3 m – idealny do sygnałów analogowych i zasilania
- Brak diod LED – doskonały wybór dla aplikacji analogowych
- Montaż poprzez gwint M12 x 1
- Kodowanie A, wersja żeńska
Solidna konstrukcja oraz uniwersalność złącza M12 umożliwiają integrację z wieloma urządzeniami automatyki. Produkt spełnia wymagania różnych norm bezpieczeństwa oraz odporności na czynniki zewnętrzne.
Szczegóły konstrukcyjne oraz budowa przewodu
- Kabel ekranowany – oplot miedziany ocynowany, zapewniający wysoki poziom ochrony EMC
- Izolacje z PUR i PP – odporne na oleje, płomień oraz wiele chemikaliów
- Zastosowanie ekologicznych materiałów: przewody bezołowiowe, bezkadmowe, wolne od halogenów oraz silikonów
- Żyły o przekroju 0,34 mm² i 0,75 mm² – dla przesyłu sygnałów oraz zasilania
- Wysoka elastyczność – do aplikacji w ruchu (C-track), z dużą liczbą cykli gięcia
Precyzyjny układ pinów oraz wyraźne oznaczenia umożliwiają bezproblemowe i szybkie okablowanie urządzeń.
Wymiary i montaż

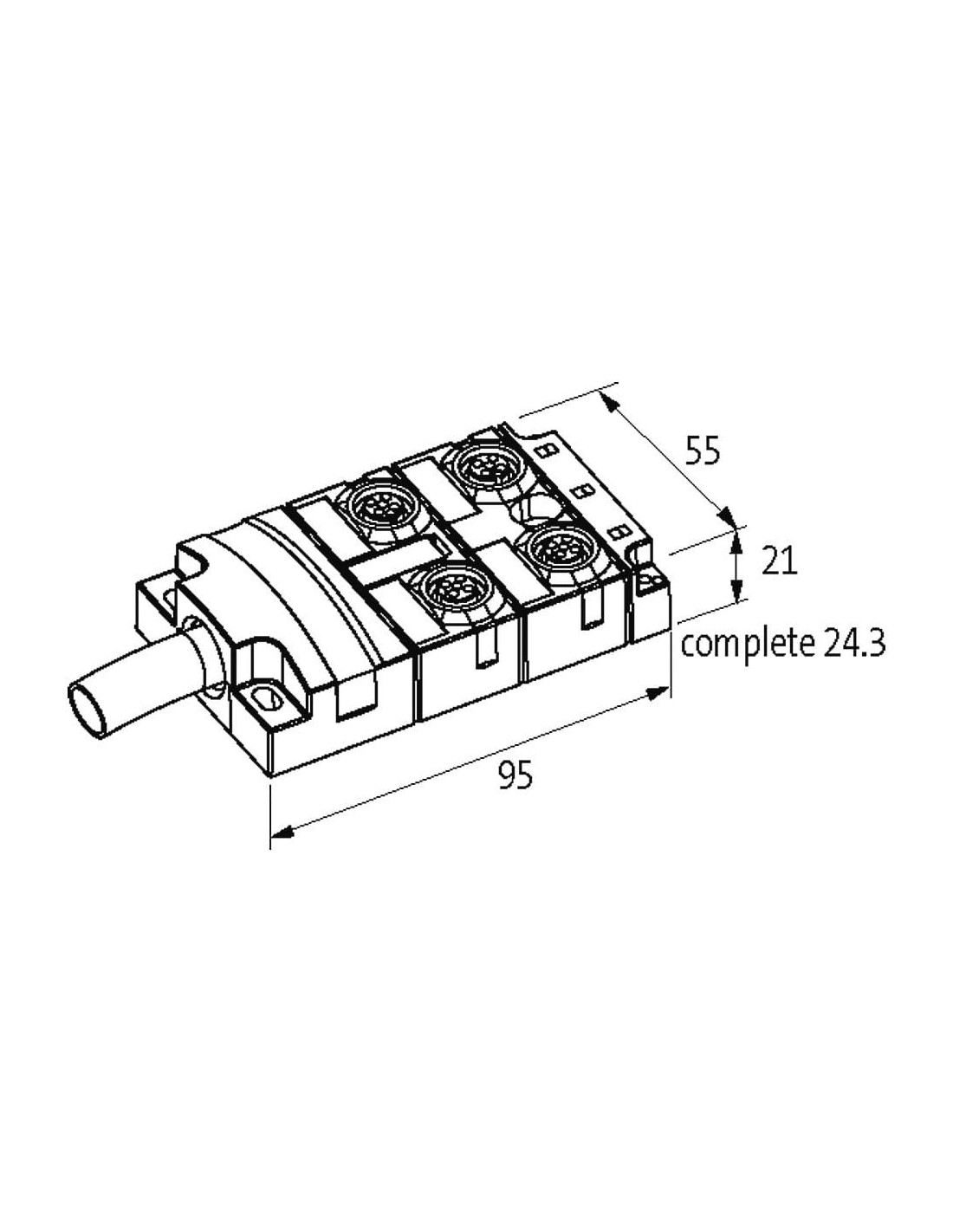

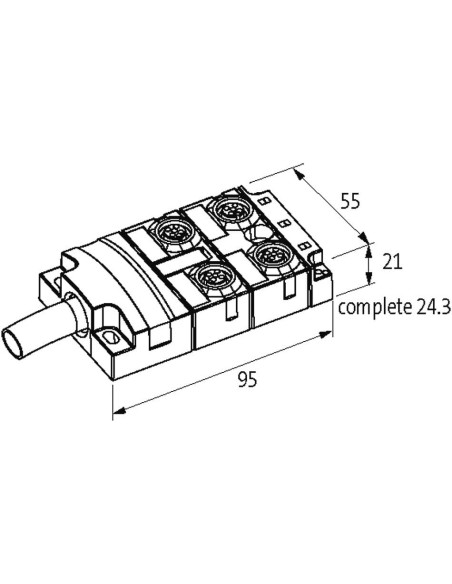

Kompaktowe wymiary rozdzielacza (95 x 55 x 24,3 mm) pozwalają na instalację nawet w ograniczonych przestrzeniach szaf sterowniczych i maszyn. Możliwość mocowania na śruby zapewnia stabilność montażu także w miejscach narażonych na drgania i wibracje.
Podsumowanie – Pasywny rozdzielacz sygnałów i zasilania do automatyki
MVP-Metal 4xM12, 5-biegunowy, kabel wstępnie okablowany (kod 8000-54515-3730300) to niezawodny i wszechstronny komponent systemów automatyki przemysłowej, zapewniający niezawodne połączenie sygnałów i zasilania w aplikacjach wymagających wysokiej odporności środowiskowej, trwałości konstrukcji oraz wygody serwisowania.
