4-portowy, 5-piny
Typ PNP
Zaciski wtykowe sprężynowe
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
Dane elektryczne | Zasilanie
| Napięcie robocze DC | 24 V |
| Prąd roboczy na styk maks. | 4 A |
| Prąd sumaryczny maks. | 8 A |
Dane techniczne | Instalowanie
| Przekrój przyłącza maks. | 1,5 mm² |
| Numer AWG maks. | 16 |
Instalowanie | Podłączanie
| Typ połączenia | Zaciski sprężynowe FK |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP65, IP67 |
Ochrona urządzenia | Media
| Flame resistance | trudnopalne |
Dane mechaniczne | Dane materiałowe
| Materiał obudowa | Tworzywo sztuczne |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -20 °C |
| Temperatura robocza maks. | 70 °C |
Parametry zacisków
Typ przyłącza 1
| Family construction form | Cap |
| Liczba biegunów | 21 |
Typ przyłącza 2
| Family construction form | M12 |
| Gender | female |
| Kolor uchwytu stykowego | czarny |
| Kodowanie | A |
| Liczba biegunów | 5 |

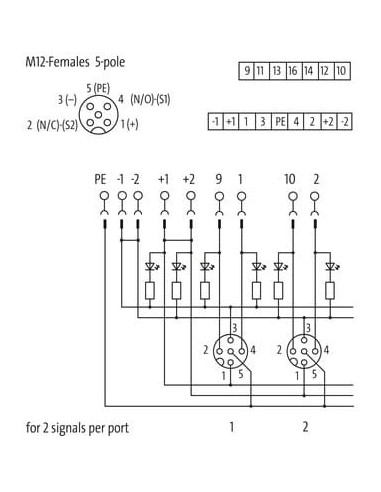

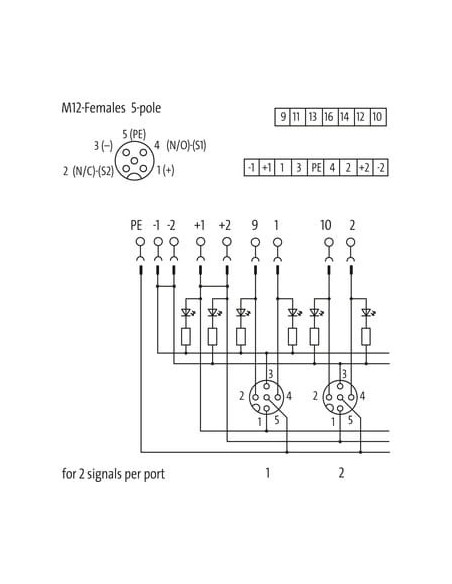

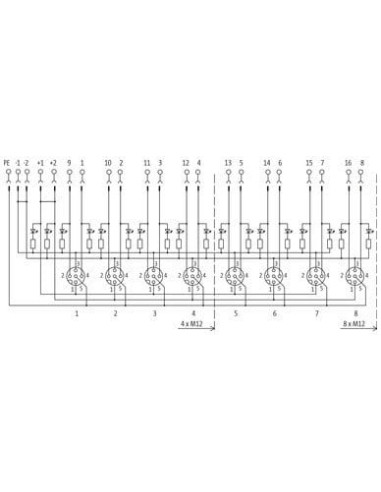

| PIN 1 | + |
| PIN 2 | NC S 2 |
| PIN 3 | - |
| PIN 4 | NO S 1 |
| PIN 5 | PE |

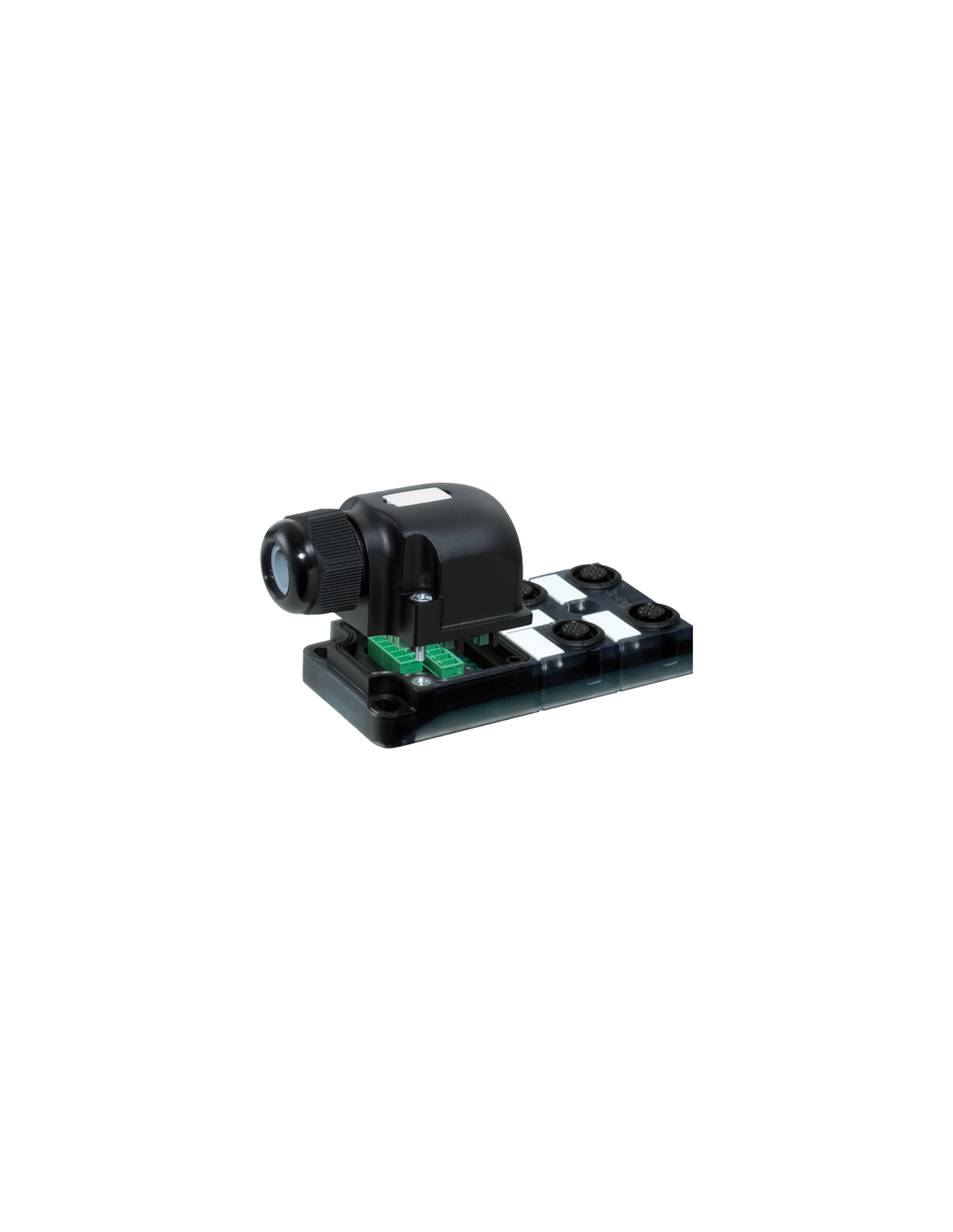

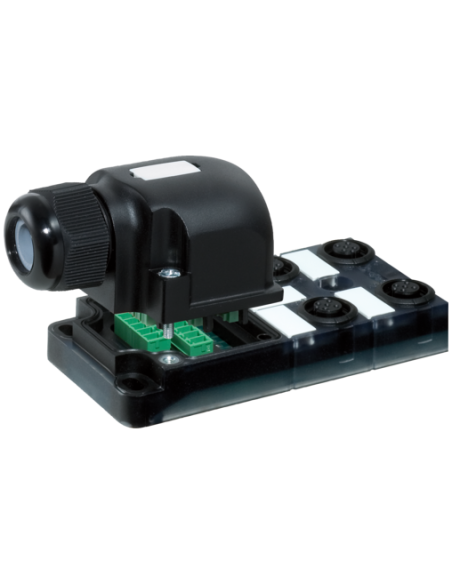

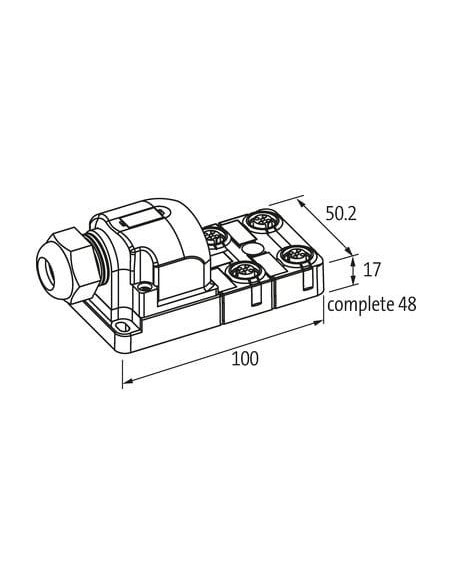

Moduł pasywny Exact12, 4xM12, 5-polowy – zoptymalizowane rozdzielanie sygnałów i bezpieczeństwo instalacji
Moduł pasywny Exact12 (kod produktu: 8000-84540-0000000) to kompaktowe i solidne rozwiązanie przeznaczone do rozdzielania sygnałów w różnych aplikacjach przemysłowych. Produkt ten, wyposażony w cztery porty M12, 5-polowe, znajduje zastosowanie wszędzie tam, gdzie istotna jest niezawodność połączeń oraz szybka i przejrzysta integracja elementów automatyki.
Zastosowania modułu pasywnego Exact12 4xM12 w środowisku przemysłowym
Moduł pasywny Exact12 sprawdza się doskonale w środowiskach o wysokich wymaganiach dotyczących odporności na czynniki chemiczne oraz oleje. Znajduje szerokie zastosowanie w takich branżach jak:
- Automatyka przemysłowa
- Transport i logistyka
- Maszyny produkcyjne i linie montażowe
- Strefy o wysokim stopniu zapylenia oraz podwyższonej wilgotności
- Systemy bezpieczeństwa maszyn
Najważniejsze zalety i korzyści stosowania modułu Exact12 4xM12, 5-polowego
Zastosowanie wytrzymałego tworzywa sztucznego, które zapewnia odporność na trudne warunki przemysłowe, podnosi trwałość oraz bezpieczeństwo instalacji. Stopień ochrony IP65 i IP67 gwarantuje bezawaryjną pracę nawet w ekstremalnych warunkach środowiskowych.
Moduł wyróżnia się łatwością montażu dzięki zaciskom sprężynowym FK, co przyspiesza rozbudowę oraz serwisowanie instalacji. Zastosowane złącza 5-polowe typu M12 umożliwiają szybkie i pewne podłączenie urządzeń, takich jak czujniki, siłowniki czy przyciski awaryjne.
- Zgodność z przemysłowymi normami – zapewnia niezawodną i bezpieczną pracę
- Trudnopalność – bezpieczeństwo użytkowania w różnych aplikacjach
- Szeroki zakres temperatur pracy od -20°C do 70°C – możliwość dostosowania do różnych środowisk
- Prąd roboczy do 4A na styk i do 8A sumarycznie – wysoka obciążalność
Możliwości integracji i podłączania Exact12, 4xM12, 5-polowego
Moduł oferuje elastyczność przy doborze połączeń dzięki maksymalnemu przekrojowi przyłącza 1,5 mm² oraz obsłudze kabli o numerze AWG do 16. Kodowanie typu A oraz złącza żeńskie M12 gwarantują kompatybilność z szeroką gamą urządzeń automatyki.
Do najczęstszych zastosowań należą łączenie sygnałów IO w maszynach, dostarczanie zasilania oraz sygnałów sterujących do siłowników i elementów wykonawczych, a także tworzenie zintegrowanych rozdzielaczy sygnałowych w szafach sterowniczych.
Podsumowanie – dlaczego warto wybrać moduł pasywny Exact12, 4xM12?
Moduł pasywny Exact12 4xM12, 5-polowy to niezawodne, bezpieczne i uniwersalne rozwiązanie dla profesjonalnych środowisk automatyki. Umożliwia łatwe i szybkie rozdzielanie oraz łączenie sygnałów, spełniając jednocześnie rygorystyczne wymagania dotyczące odporności na warunki przemysłowe oraz prostoty obsługi.
Dzięki swoim właściwościom, Exact12 wspiera użytkowników w efektywnym projektowaniu oraz eksploatacji nowoczesnych systemów sterowania i automatyzacji.
