8-portowy, 4-piny
Inne długości kabli są dostarczane na życzenie.
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
Dane elektryczne | Zasilanie
| Napięcie robocze DC | 24 V |
| Prąd roboczy na styk maks. | 4 A |
Instalowanie | Podłączanie
| Gwint montażowy | M12 x 1 |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP65, IP67 |
Ochrona urządzenia | Media
| Flame resistance | trudnopalne |
Dane mechaniczne | Dane materiałowe
| Materiał obudowa | Tworzywo sztuczne |
Dane mechaniczne | Dane montażowe
| Typ montażu | Schraubgewinde |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -20 °C |
| Temperatura robocza maks. | 70 °C |
| Additional condition temperature range | depending on cable quality |
Dane dotyczące kabla
General data | Cable
| Identyfikacja przewodu | 447 |
| Kolor izolacji | szary |
| Type of Certificate | cURus |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 2 wires z Filler twisted |
| Stranding factor min. | 51 mm |
| Stranding factor max. | 51 mm |
| Amount stranding (type 2) | 1 |
| Stranding (type 2) | 9 wires o Sposób łączenia przeciwbieżne twisted |
| Stranding factor min. (type 2) | 100 mm |
| Stranding factor max. (type 2) | 100 mm |
| Filler | tak |
| wire arrangement | biały, żółty, (niebieski, , zielono-żółte, szary, rosa, czerwony, zielony, czarny, fioletowy) |
Mechanical data | Cable
| Cable weigth | 146,3 g/m |
| Materiał płaszcz | PUR |
| Twardość krawędzi osłona | 85 ± 5 Shore A |
| Bez składników (płaszcz) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe, Wolne od LABS |
| Outer-diameter (jacket) | 9,4 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | TPE-E |
| Amount wires | 8 |
| Outer diameter insulation | 1,8 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 55 ± 3 Shore D |
| Ingredient freeness wire insulation | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe, Wolne od LABS |
| Amount strands (wire) | 64 |
| Diameter of single wires | 0,1 mm |
| Conductor crosssection (wire) | 0,5 mm² |
| Material conductor wire | Skrętka miedziana, goła |
| Conductor type (wire) | Klasa skrętki 6 |
| Material wire insulation (Data) | TPE-E |
| Outer diameter wire insulation (Data) | 2,1 mm |
| Tolerance outer diameter wire insulation (data) | ± 5 % |
| Shore hardness wire insulation (Data) | 55 ± 3 Shore D |
| Ingredient freeness wire insulation (Data) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe, Wolne od LABS |
| Amount wires (Data) | 3 |
| Amount strands wire (Data) | 128 |
| Diameter of single wires (Data) | 0,1 mm |
| Conductor crosssection wire (Data) | 1 mm² |
| Material conductor wire (Data) | Skrętka miedziana, goła |
| Wire conductor type (Data) | Klasa skrętki 6 |
Electrical data | Cable
| Max. rated voltage (conductor - conductor) | 500 V |
| Max. rated voltage (conductor - ground) | 300 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 5,9 A |
| Obciążalność prądowa min. żyły (dane) | 15 A |
| Electrical resistance line constant wire | 39 Ω/km @ 20 °C |
| Electrical resistance coating wire (Data) | 20 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 2 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 2 kV @ 60 s |
Temperature range | Cable
| Temperatura robocza min. (stała) | -40 °C |
| Temperatura robocza maks. (stała) | 90 °C |
| Temperatura robocza min. (w ruchu) | -40 °C |
| Temperatura robocza maks. (w ruchu) | 90 °C |
Resistances | Cable
| Odporność na płomień | UL 1581 § 1100 FT2 | IEC 60332-2-2 | UL 1581 § 1090 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | dobre, sprawdzić w zależności od zastosowania | DIN EN 60811-404 |
Installation | Cable
| Promień zginania (instalowanie) | x Outer diameter |
| Promień zgięcia (stały) | x Outer diameter |
| Promień gięcia (w ruchu) | 10 x Outer diameter |
| Liczba cykli gięcia (C-track) | 5 Mio. @ 25 °C |
| Prędkość ruchu (C-track) | 2 m/s @ 25 °C |
Parametry zacisków
Typ przyłącza 1
| Family construction form | free cable end |
| Liczba biegunów | 11 |
Typ przyłącza 2
| Family construction form | M12 |
| Gender | female |
| Kolor uchwytu stykowego | czarny |
| Kodowanie | A |
| Liczba biegunów | 4 |

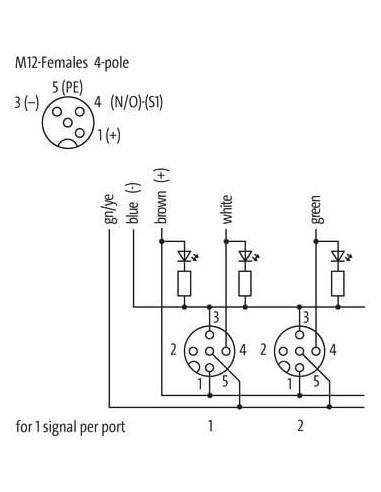

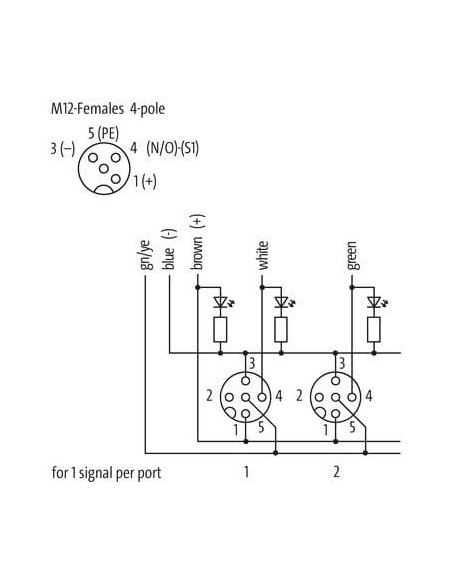

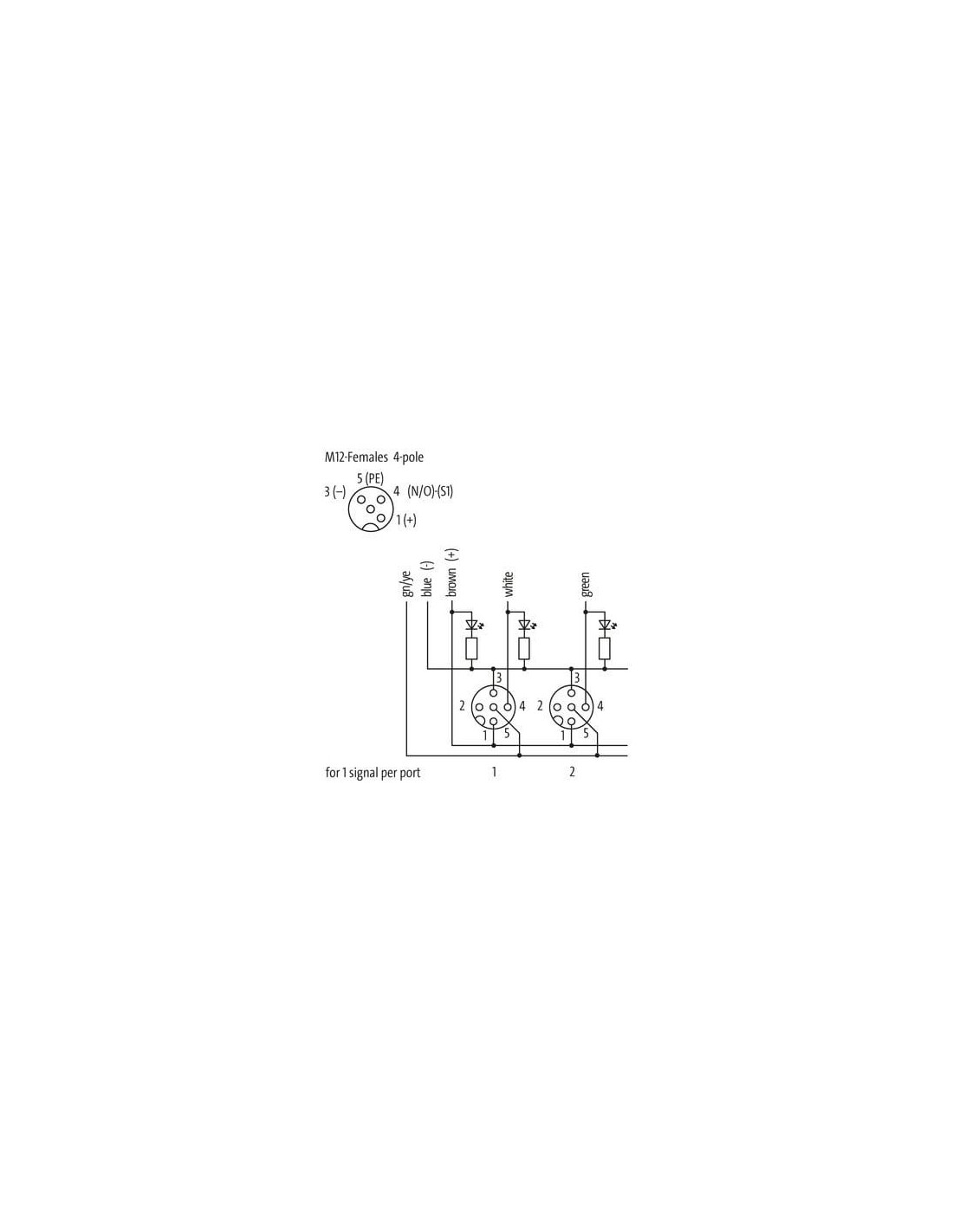

| PIN 1 | + |
| PIN 2 | n.c. |
| PIN 3 | - |
| PIN 4 | NO S 1 |
| PIN 5 | PE |
Moduł pasywny Exact12, 8xM12, 4-polowy – kompaktowa i niezawodna dystrybucja sygnałów
Moduł pasywny Exact12, 8xM12, 4-polowy (kod produktu: 8000-88410-4471500) to wydajne rozwiązanie do rozdziału sygnałów w aplikacjach automatyki przemysłowej. Służy do wygodnego i uporządkowanego łączenia czujników oraz elementów wykonawczych bezpośrednio w maszynach i liniach produkcyjnych, skracając czas instalacji oraz upraszczając konserwację i diagnostykę systemu.
Wysoka odporność i bezpieczeństwo w trakcie eksploatacji
Obudowa modułu wykonana jest z wysokiej jakości tworzywa sztucznego o bardzo dobrej odporności chemicznej i na oleje, co zapewnia trwałość i niezawodność nawet w trudnych warunkach przemysłowych. Stopień ochrony IP65/IP67 pozwala na bezproblemową pracę w zapylonych oraz wilgotnych środowiskach, minimalizując ryzyko uszkodzeń wskutek zanieczyszczeń lub zachlapania wodą.
Kompaktowa konstrukcja i proste podłączenie
Kompaktowe wymiary (140 x 50 x 32 mm) umożliwiają montaż w ograniczonych przestrzeniach, typowych dla szaf sterowniczych oraz urządzeń przemysłowych. 8 portów M12, 4-polowych pozwala na podłączenie wielu urządzeń końcowych z wykorzystaniem standardowych przewodów przemysłowych.
- Wielofunkcyjność – możliwość podłączenia do 8 czujników lub elementów wykonawczych
- Klarowna numeracja oraz diody sygnalizacyjne LED ułatwiające diagnostykę
- Montaż na śruby – stabilność i łatwość instalacji
- Wiarygodne przyłącza (M12 x 1) – powszechnie stosowany standard w przemyśle
Przewody i połączenia przemysłowe – niezawodna transmisja sygnału
W wykorzystanym przewodzie w module Exact12 zastosowano trwałą i elastyczną linkę miedzianą z izolacją PUR, chroniącą przed działaniem olejów, chemikaliów oraz wysokich temperatur. Użycie przewodu o podwyższonej odporności na zginanie umożliwia stosowanie w ruchomych aplikacjach (do 5 milionów cykli) oraz gwarantuje trwałość także w środowiskach poddawanych ciągłym obciążeniom mechanicznym.
- Odporność na płomienie: spełnia normy UL 1581, IEC 60332-2-2
- Zakres temperatur pracy przewodu: od -40°C do +90°C
- Izolacja bezołowiowa, bezhalogenowa i bezkadmowa
- Możliwość dostosowania długości kabla do indywidualnych wymagań aplikacji (na zamówienie)
Typowe zastosowania modułu pasywnego Exact12, 8xM12, 4-polowego
Moduł Exact12, 8xM12 idealnie sprawdza się w aplikacjach wymagających niezawodnego zbierania sygnałów z czujników i ich rozdziału do sterownika PLC lub innych urządzeń automatyki. Stosowany jest w:
- Liniach montażowych i produkcyjnych automatyki przemysłowej
- Systemach transportu wewnętrznego, suwnicach, robotach oraz maszynach pakujących
- Maszynach specjalnych oraz zautomatyzowanych stanowiskach pomiarowych
- Przemyśle spożywczym, farmaceutycznym, motoryzacyjnym i wielu innych branżach
Podsumowanie – efektywność i niezawodność w jednym module
Dzięki zastosowaniu modułu pasywnego Exact12, 8xM12, 4-polowego można znacznie ograniczyć liczbę połączeń kablowych, usprawnić procesy serwisowe oraz unowocześnić strukturę okablowania instalacji przemysłowych. Solidna konstrukcja oraz łatwość identyfikacji portów sprzyjają eliminacji błędów podczas instalacji oraz zapewniają szybki dostęp w trakcie konserwacji i diagnostyki urządzeń.
