8-portowy, 4-piny
PUR/PVC
Inne długości kabli są dostarczane na życzenie.
5.0 m
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
Dane elektryczne | Zasilanie
| Napięcie robocze DC | 24 V |
| Prąd roboczy na styk maks. | 4 A |
Diagnozy
| Wyświetlacz LED | Zasilanie, digital PNP signals |
Instalowanie | Podłączanie
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP65, IP67 |
Ochrona urządzenia | Media
| Flame resistance | trudnopalne |
Dane mechaniczne | Dane materiałowe
| Materiał obudowa | Tworzywo sztuczne |
Dane mechaniczne | Dane montażowe
| Typ montażu | Schraubgewinde |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -20 °C |
| Temperatura robocza maks. | 70 °C |
| Additional condition temperature range | depending on cable quality |
Dane dotyczące kabla
General data | Cable
| Identyfikacja przewodu | 362 |
| Rodzaj przewodu | 2 |
| Funkcja kabla | Hybrydowe, Sygnał, Power |
| Kolor izolacji | szary |
| Type of Certificate | cURus |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 2 wires z Filler twisted |
| Amount stranding (type 2) | 1 |
| Stranding (type 2) | 9 wires o Sposób łączenia twisted |
| Filler | tak |
| wire arrangement | biały, fioletowy, (zielony, żółty, szary, rosa, czerwony, czarny, , niebieski, zielono-żółte) |
Mechanical data | Cable
| Cable weigth | 115,5 g/m |
| Materiał płaszcz | PUR |
| Twardość krawędzi osłona | 87 ± 5 Shore A |
| Bez składników (płaszcz) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezsilikonowe |
| Outer-diameter (jacket) | 8,1 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Materiał płaszcza wewnętrznego | PVC |
| Kolor (płaszcz wewnętrzny) | szary |
| Material wire insulation | PVC |
| Amount wires | 8 |
| Outer diameter insulation | 1,3 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 43 ± 5 Shore D |
| Material properties wire insulation | możliwość dobrej obróbki maszynowej |
| Ingredient freeness wire insulation | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezsilikonowe |
| Amount strands (wire) | 19 |
| Diameter of single wires | 0,15 mm |
| Conductor crosssection (wire) | 0,34 mm² |
| Material conductor wire | Skrętka miedziana, goła |
| Conductor type (wire) | Klasa skrętki 5 |
| Material wire insulation (Power) | PVC |
| Outer diameter wire insulation (Power) | 1,8 mm |
| Tolerance outer diameter wire insulation (Power) | ±5 % |
| Shore hardness wire insulation (Power) | 43±5 Shore D |
| Material properties wire insulation (Power) | możliwość dobrej obróbki maszynowej |
| Ingredient freeness wire insulation (Power) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezsilikonowe |
| Liczba żył (zasilanie) | 3 |
| Amount strands wire (Power) | 24 |
| Diameter of single wires (Power) | 0,2 mm |
| Wire conductor cross section (Power) | 0,75 mm² |
| Material conductor wire (Power) | Skrętka miedziana, goła |
| Conductor type wire (Power) | Klasa skrętki 5 |
Electrical data | Cable
| Max. rated voltage (conductor - conductor) | 300 V |
| Max. rated voltage (conductor - ground) | 300 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 4 A |
| Current carrying capacity min. wire (Power) | 7,8 A |
| Electrical resistance line constant wire | 57 Ω/km @ 20 °C |
| Electrical resistance coating wire (Power) | 26 Ω/km @20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 2 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 2 kV @ 60 s |
Temperature range | Cable
| Temperatura robocza min. (stała) | -30 °C |
| Temperatura robocza maks. (stała) | 80 °C |
| Temperatura robocza min. (w ruchu) | -5 °C |
| Temperatura robocza maks. (w ruchu) | 70 °C |
Resistances | Cable
| Odporność na płomień | UL 1581 § 1090 | IEC 60332-2-2 | UL 1581 § 1100 FT2 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | dobre, sprawdzić w zależności od zastosowania | DIN EN 60811-404 |
Installation | Cable
| Promień zgięcia (stały) | 5 x Outer diameter |
| Promień gięcia (w ruchu) | 10 x Outer diameter |
| Liczba cykli gięcia (C-track) | 2 Mio. @ 25 °C |
| Dystans (C-track) | 5 m @ 25 °C |
| Prędkość ruchu (C-track) | 10 m/s @ 25 °C |

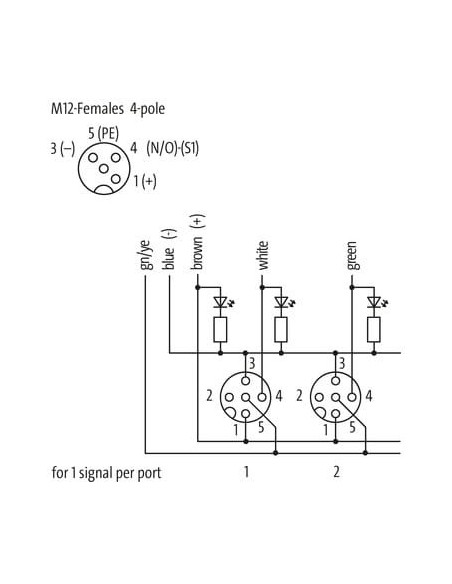

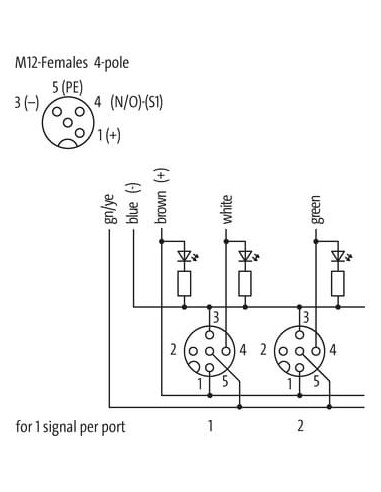

Parametry zacisków
Typ przyłącza 1
| Family construction form | free cable end |
| Liczba biegunów | 11 |
Typ przyłącza 2
| Family construction form | M12 |
| Gender | female |
| Kolor uchwytu stykowego | czarny |
| Kodowanie | A |
| Liczba biegunów | 4 |
| PIN 1 | + |
| PIN 2 | n.c. |
| PIN 3 | - |
| PIN 4 | NO S 1 |
| PIN 5 | PE |
Moduł pasywny Exact12 8xM12 4-polowy – uniwersalne rozwiązanie rozdzielcze dla automatyki
Moduł pasywny Exact12, 8xM12, 4-polowy (kod produktu: 8000-88410-3620500) to wysokiej jakości rozwiązanie dedykowane niezawodnej dystrybucji sygnałów i zasilania w systemach automatyki przemysłowej. Urządzenie umożliwia szybkie i wygodne podłączanie czujników oraz elementów wykonawczych do systemu sterowania, znacząco upraszczając okablowanie oraz minimalizując ryzyko błędów instalacyjnych.
Zalety i możliwości zastosowań modułu Exact12 8xM12
Wytrzymała i kompaktowa konstrukcja zapewnia długotrwałą pracę nawet w trudnych warunkach przemysłowych, dzięki zastosowaniu odpornego tworzywa sztucznego odpornego na chemikalia i oleje.
- 8 portów M12 – umożliwia równoczesne podłączenie do 8 czujników lub elementów wykonawczych.
- 4 piny na port – pozwala na przesył sygnałów cyfrowych oraz zasilania, co znacznie usprawnia projektowanie układów sterowania.
- Sygnalizacja LED – każdy port wyposażony jest w czytelny wskaźnik LED informujący o stanie zasilania oraz sygnale PNP.
- Podwyższona odporność na oleje, czynniki chemiczne i płomienie – potwierdzona odpowiednimi normami oraz certyfikatami.
- Stopień ochrony IP65 oraz IP67 – gwarantuje bezpieczną eksploatację w warunkach narażenia na wilgoć i pył.
- Ekonomiczne i wygodne prowadzenie przewodów w jednej wiązce (hybrydowy kabel, długość 5 m), z możliwością zamówienia innych długości.
Typowe zastosowania modułu pasywnego Exact12
Moduł rozdzielczy Exact12 8xM12 znajduje zastosowanie w rozbudowanych instalacjach automatyki, wszędzie tam, gdzie niezbędna jest bezawaryjna transmisja sygnałów z wielu czujników jednocześnie. Typowe obszary wykorzystania obejmują:
- Linie montażowe i produkcyjne – podłączanie licznych czujników indukcyjnych, optycznych oraz wyjść cyfrowych.
- Maszyny pakujące i sortujące – centralizacja sygnałów z urządzeń kontrolnych i wykonawczych.
- Systemy transportowe i przenośnikowe – elastyczne podłączenie czujników położenia, krańcowych oraz bezpieczeństwa.
- Automatyczne magazyny i robotyka – usprawnione zarządzanie sygnałami do sterowników PLC.
Budowa i funkcjonowanie – kluczowe cechy Exact12 8xM12
Moduł wyposażony jest w osiem złączy M12 o 4 stykach, co umożliwia prostą integrację z typowymi przewodami przemysłowymi. Sygnalizacja LED przy każdym porcie pozwala na szybką diagnostykę stanów sygnałowych i zasilania. Obudowa o kompaktowych wymiarach (140 x 50 x 32 mm) ułatwia integrację w niewielkich przestrzeniach montażowych.
- Łatwy montaż dzięki fabrycznym przelotkom i otworom mocującym.
- Stabilna konstrukcja odporna na uszkodzenia mechaniczne.
- Pewność połączenia dzięki standardowym gwintom M12 x 1.
Dlaczego warto wybrać moduł pasywny 8xM12 Exact12?
Dokładność wykonania i zgodność z wymaganiami przemysłowymi czynią ten moduł uniwersalnym rozwiązaniem dla wszelkich aplikacji, gdzie liczy się pewny przesył sygnałów oraz wytrzymałość komponentów. Łatwość podłączania urządzeń za pomocą standardowych złącz M12 pozwala na szybki montaż i oszczędność czasu podczas serwisowania układów automatyki.
