4-portowy, 4-piny
PUR/PVC
Inne długości kabli są dostarczane na życzenie.
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
Dane elektryczne | Zasilanie
| Napięcie robocze DC | 24 V |
| Prąd roboczy na styk maks. | 4 A |
Instalowanie | Podłączanie
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP65, IP67 |
Ochrona urządzenia | Media
| Flame resistance | trudnopalne |
Dane mechaniczne | Dane materiałowe
| Materiał obudowa | Tworzywo sztuczne |
Dane mechaniczne | Dane montażowe
| Typ montażu | Schraubgewinde |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -20 °C |
| Temperatura robocza maks. | 70 °C |
| Additional condition temperature range | depending on cable quality |
Dane dotyczące kabla
General data | Cable
| Identyfikacja przewodu | 333 |
| Rodzaj przewodu | 2 |
| Funkcja kabla | Hybrydowe, Sygnał, Power |
| Kolor izolacji | szary |
| Type of Certificate | cURus |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 7 wires o Wypełniacz rdzeniowy twisted |
| Filler | tak |
| wire arrangement | biały, zielony, żółty, szary, , niebieski, zielono-żółte |
Mechanical data | Cable
| Cable weigth | 105,6 g/m |
| Materiał płaszcz | PUR |
| Twardość krawędzi osłona | 87 ± 5 Shore A |
| Bez składników (płaszcz) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezsilikonowe |
| Outer-diameter (jacket) | 7,4 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Materiał płaszcza wewnętrznego | PVC |
| Kolor (płaszcz wewnętrzny) | szary |
| Material wire insulation | PVC |
| Amount wires | 4 |
| Outer diameter insulation | 1,3 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 43 ± 5 Shore D |
| Material properties wire insulation | możliwość dobrej obróbki maszynowej |
| Ingredient freeness wire insulation | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezsilikonowe |
| Amount strands (wire) | 19 |
| Diameter of single wires | 0,15 mm |
| Conductor crosssection (wire) | 0,34 mm² |
| Material conductor wire | Skrętka miedziana, goła |
| Conductor type (wire) | Klasa skrętki 5 |
| Material wire insulation (Power) | PVC |
| Outer diameter wire insulation (Power) | 1,8 mm |
| Tolerance outer diameter wire insulation (Power) | ±5 % |
| Shore hardness wire insulation (Power) | 43±5 Shore D |
| Material properties wire insulation (Power) | możliwość dobrej obróbki maszynowej |
| Ingredient freeness wire insulation (Power) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezsilikonowe |
| Liczba żył (zasilanie) | 3 |
| Amount strands wire (Power) | 24 |
| Diameter of single wires (Power) | 0,2 mm |
| Wire conductor cross section (Power) | 0,75 mm² |
| Material conductor wire (Power) | Skrętka miedziana, goła |
| Conductor type wire (Power) | Klasa skrętki 5 |
Electrical data | Cable
| Max. rated voltage (conductor - conductor) | 300 V |
| Max. rated voltage (conductor - ground) | 300 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 4 A |
| Current carrying capacity min. wire (Power) | 7,8 A |
| Electrical resistance line constant wire | 57 Ω/km @ 20 °C |
| Electrical resistance coating wire (Power) | 26 Ω/km @20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 2 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 2 kV @ 60 s |
Temperature range | Cable
| Temperatura robocza min. (stała) | -30 °C |
| Temperatura robocza maks. (stała) | 80 °C |
| Temperatura robocza min. (w ruchu) | -5 °C |
| Temperatura robocza maks. (w ruchu) | 70 °C |
Resistances | Cable
| Odporność na płomień | UL 1581 § 1100 FT2 | UL 1581 § 1090 | IEC 60332-2-2 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | dobre, sprawdzić w zależności od zastosowania | DIN EN 60811-404 |
Installation | Cable
| Promień zgięcia (stały) | 5 x Outer diameter |
| Promień gięcia (w ruchu) | 10 x Outer diameter |
| Liczba cykli gięcia (C-track) | 2 Mio. |
| Dystans (C-track) | 5 m |
| Prędkość ruchu (C-track) | 2 m/s @ 25 °C |
Parametry zacisków
Typ przyłącza 1
| Family construction form | free cable end |
| Liczba biegunów | 7 |
Typ przyłącza 2
| Family construction form | M12 |
| Gender | female |
| Kolor uchwytu stykowego | czarny |
| Kodowanie | A |
| Liczba biegunów | 4 |
| PIN 1 | + |
| PIN 2 | n.c. |
| PIN 3 | - |
| PIN 4 | NO S 1 |
| PIN 5 | PE |
Exact12, 4xM12, 4-biegunowy – Nowoczesny rozdzielacz sygnałów i zasilania z formowanym kablem
Rozdzielacz sygnałów i zasilania Exact12 z czterema portami M12 4-pinowymi to solidne i funkcjonalne rozwiązanie do zastosowań w automatyce przemysłowej, umożliwiające szybkie i niezawodne podłączanie czujników oraz elementów wykonawczych. Wydajność i uniwersalność produktu sprawiają, że znajduje on zastosowanie w wymagających środowiskach przemysłowych.
Zastosowanie i typowe obszary wykorzystania Exact12 4xM12 4-pinowy
Rozdzielacz Exact12 jest dedykowany do:
- automatyki przemysłowej,
- maszyn i linii produkcyjnych,
- systemów transportowych,
- aplikacji wymagających wielokrotnego podłączenia czujników i elementów wykonawczych,
- aplikacji, gdzie priorytetem jest szybka instalacja oraz niezawodność połączeń.
Urządzenie pomaga w uporządkowaniu okablowania i eliminacji błędów podczas montażu komponentów automatyki. Sprawdza się wszędzie tam, gdzie wymagane są niezawodne i znormalizowane połączenia sygnałowe oraz zasilające.
Najważniejsze zalety rozdzielacza Exact12 4xM12
- Forma kompaktowa: Wymiary 90 x 50 x 32 mm umożliwiają instalację nawet w ograniczonej przestrzeni.
- Solidna konstrukcja: Obudowa z tworzywa sztucznego o podwyższonej odporności chemicznej i na oleje.
- Stopień ochrony IP65/IP67: Gwarantuje bezpieczną pracę w środowiskach narażonych na wilgoć, kurz i pył.
- Formowany kabel PUR/PVC: Podwyższona odporność na uszkodzenia mechaniczne i wpływ środków chemicznych, zgodność chemiczna sprawdzona zgodnie z normami.
- Łatwość montażu: Standardowy gwint M12 x 1 umożliwia szybkie i bezpieczne połączenie.
- Szeroki zakres temperatur pracy: Od -20°C do 70°C, co umożliwia pracę w trudnych warunkach przemysłowych.
- Bezhalogenowy i bezołowiowy przewód: Wysoki poziom bezpieczeństwa oraz przyjazność dla środowiska.
- Wysoka odporność mechaniczna kabla: Spełnia wymagania UL 1581 oraz IEC 60332-2-2 w zakresie odporności na płomień.
Budowa i schemat połączeń Exact12 4-portowy 4-pinowy

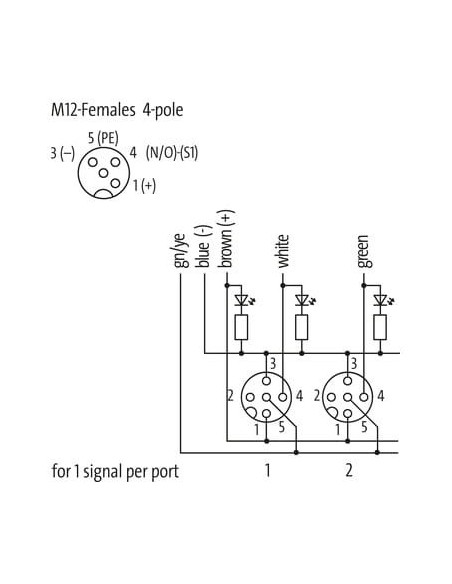

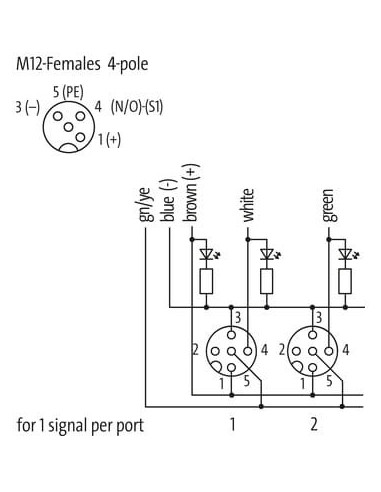

Rozdzielacz posiada cztery standardowe 4-pinowe gniazda M12 (żeńskie) z odpowiadającym im schematem połączeń, widocznym na dołączonych rysunkach technicznych. Pozwala to na łatwe i bezbłędne podłączanie wielu czujników oraz elementów automatyki w jednym punkcie, z gwarancją prawidłowej pracy sygnałów i zasilania.
- Standardowe kodowanie M12 (A-kodowane) - kompatybilne z szeroką gamą czujników.
- Diody sygnalizacyjne LED (widoczne w schematach elektrycznych) - szybka diagnostyka stanu podłączonych urządzeń.
Wytrzymałość i długowieczność w środowisku przemysłowym
Exact12 4xM12 został zaprojektowany z myślą o wieloletniej, bezproblemowej eksploatacji w nawet najtrudniejszych warunkach. Wysoka odporność na działanie olejów, chłodziw, benzyn i środków chemicznych oraz duża liczba cykli gięcia czynią ten rozdzielacz niezbędnym elementem infrastruktury przemysłowej wszędzie tam, gdzie wymagana jest niezawodność i odporność na uszkodzenia.
Podsumowanie – Exact12 4xM12 4-biegunowy, kabel formowany
Prezentowany rozdzielacz Exact12 4xM12 4-pinowy jest doskonałym rozwiązaniem usprawniającym instalację i zapewniającym niezawodne podłączenie czujników oraz elementów wykonawczych automatyki. Dzięki swojej konstrukcji, wysokiemu poziomowi ochrony IP65/IP67 oraz odporności na czynniki chemiczne i mechaniczne, sprawdzi się nawet w najtrudniejszych aplikacjach przemysłowych. Produkt umożliwia szybki montaż i łatwą rozbudowę instalacji elektrycznych oraz sygnałowych.
