8-portowy, 5-piny
10.0 m
z diodą LED dla sygnałów cyfrowych PNP 24 V DC
Zastępuje identyczny produkt (nr art. 27493)
Inne długości kabli są dostarczane na życzenie.
Dane elektryczne | Zasilanie
| Napięcie robocze DC | 24 V |
| Prąd roboczy na styk maks. | 4 A |
Instalowanie | Podłączanie
| Gwint montażowy | M12 x 1 |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP65, IP67, IP68 |
Dane mechaniczne | Dane materiałowe
| Powłoka obudowy | Nickeled |
| Materiał obudowa | Cynkowy odlew ciśnieniowy |
Dane mechaniczne | Dane montażowe
| Typ montażu | Schraubgewinde |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 90 °C |
| Additional condition temperature range | depending on cable quality |
Dane dotyczące kabla
General data | Cable
| Identyfikacja przewodu | 452 |
| Kolor izolacji | szary |
| Type of Certificate | cURus |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 7 wires o Wypełniacz rdzeniowy twisted |
| Amount stranding (type 2) | 1 |
| Stranding (type 2) | 12 wires przeciwbieżne twisted |
| Bandowanie | Fleece |
| Filler | tak |
| wire arrangement | szaro-różowe, brązowo-zielony, żółty, zielono-biały, zielony, czerwono-niebieskie, biały, (brązowo-szary, czarny, szaro-biały, czerwony, brązowo-żółty, rosa, żółto-biały, szary, niebieski, , zielono-żółte, fioletowy) |
Mechanical data | Cable
| Cable weigth | 231 g/m |
| Materiał płaszcz | PUR |
| Twardość krawędzi osłona | 94 ± 5 Shore A |
| Bez składników (płaszcz) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy |
| Outer-diameter (jacket) | 11,5 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | TPE-E |
| Amount wires | 16 |
| Outer diameter insulation | 1,6 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 55 ± 5 Shore D |
| Ingredient freeness wire insulation | bezołowiowe, Wolne od FCKW, bezhalogenowy, bezsilikonowe, Wolne od LABS |
| Amount strands (wire) | 64 |
| Diameter of single wires | 0,1 mm |
| Conductor crosssection (wire) | 0,5 mm² |
| Material conductor wire | Skrętka miedziana, goła |
| Conductor type (wire) | Klasa skrętki 6 |
| Material wire insulation (Data) | TPE-E |
| Outer diameter wire insulation (Data) | 2,1 mm |
| Tolerance outer diameter wire insulation (data) | ± 5 % |
| Shore hardness wire insulation (Data) | 55 ± 5 Shore D |
| Ingredient freeness wire insulation (Data) | bezołowiowe, bezhalogenowy, bezsilikonowe, Wolne od LABS |
| Amount wires (Data) | 3 |
| Amount strands wire (Data) | 128 |
| Diameter of single wires (Data) | 0,1 mm |
| Conductor crosssection wire (Data) | 1 mm² |
| Material conductor wire (Data) | Skrętka miedziana, goła |
| Wire conductor type (Data) | Klasa skrętki 6 |
Electrical data | Cable
| Max. rated voltage (conductor - conductor) | 300 V |
| Max. rated voltage (conductor - ground) | 300 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 5,9 A |
| Obciążalność prądowa min. żyły (dane) | 15 A |
| Electrical resistance line constant wire | 39 Ω/km @ 20 °C |
| Electrical resistance coating wire (Data) | 20 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 2 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 2 kV @ 60 s |
Temperature range | Cable
| Temperatura robocza min. (stała) | -40 °C |
| Temperatura robocza maks. (stała) | 90 °C |
| Temperatura robocza min. (w ruchu) | -20 °C |
| Temperatura robocza maks. (w ruchu) | 90 °C |
Resistances | Cable
| Odporność na płomień | UL 1581 § 1100 FT2 | IEC 60332-2-2 | UL 1581 § 1090 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | dobre, sprawdzić w zależności od zastosowania | DIN EN 60811-404 |
Installation | Cable
| Promień zginania (instalowanie) | x Outer diameter |
| Promień zgięcia (stały) | 8 x Outer diameter |
| Promień gięcia (w ruchu) | 10 x Outer diameter |
| Liczba cykli gięcia (C-track) | 5 Mio. @ 25 °C |
| Dystans (C-track) | 5 m @ 25 °C |
| Prędkość ruchu (C-track) | 2 m/s @ 25 °C |

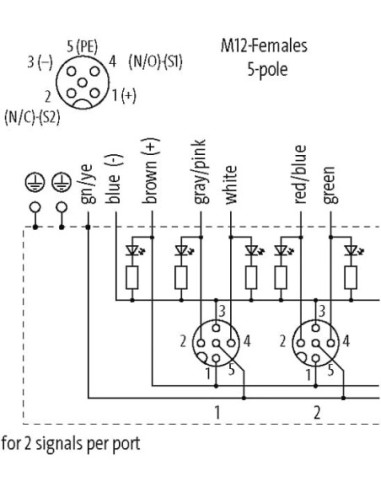

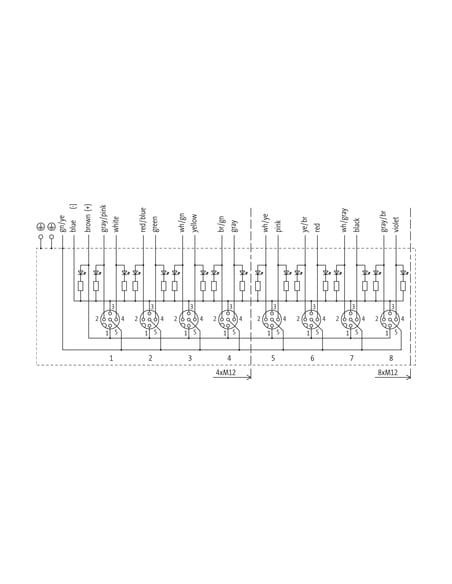

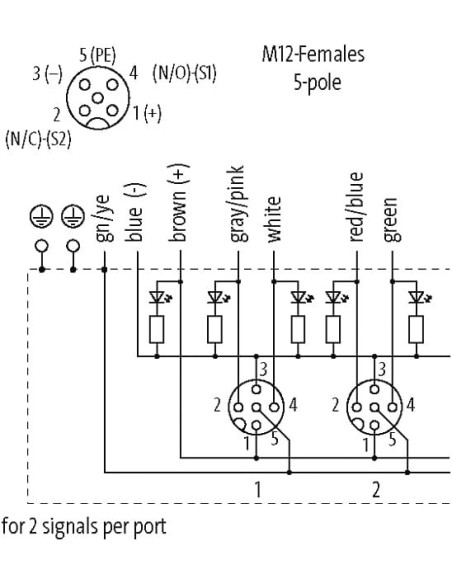

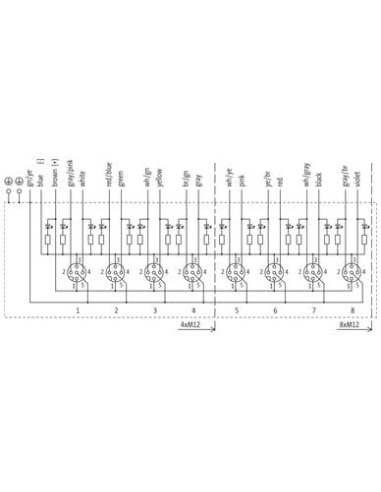

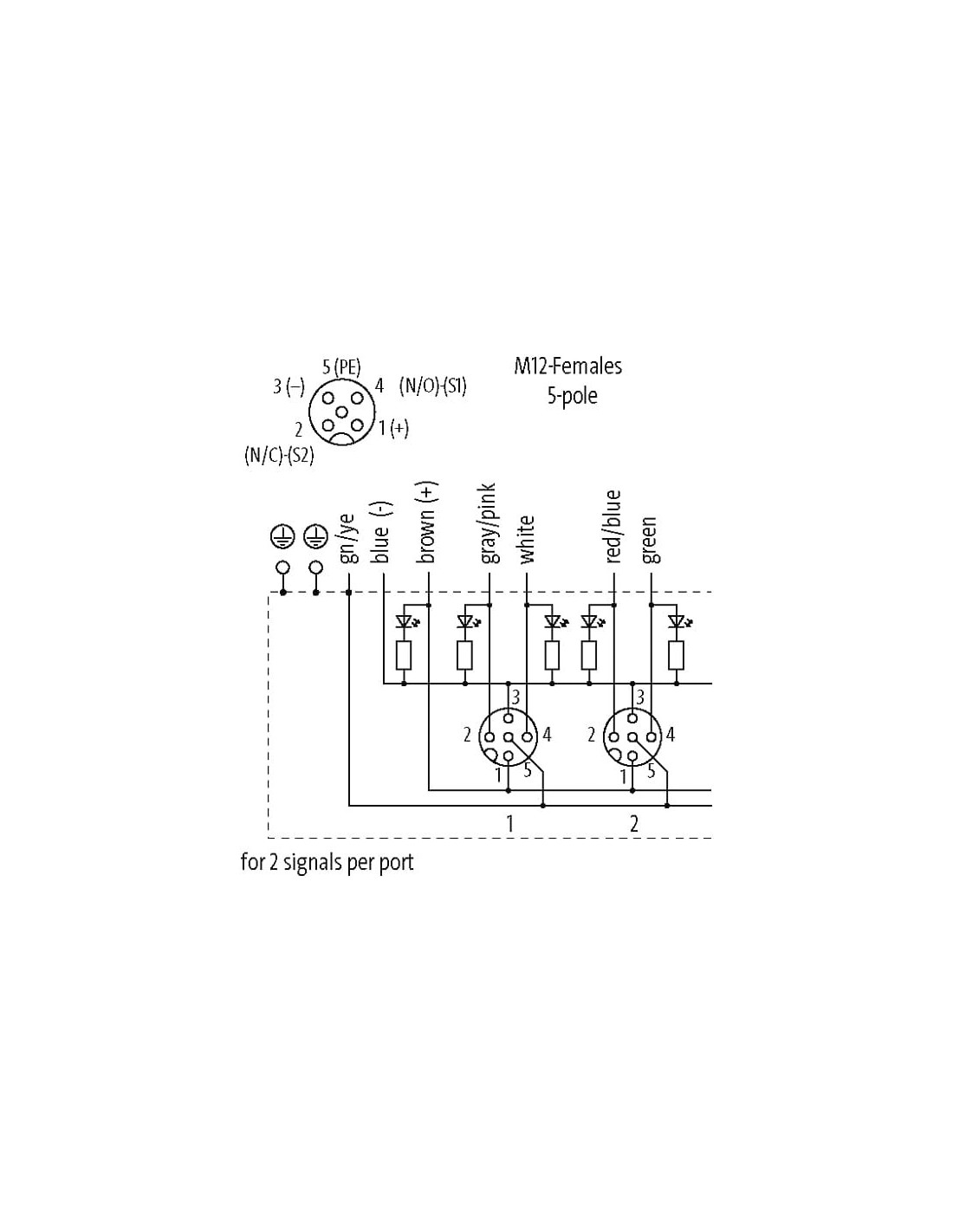

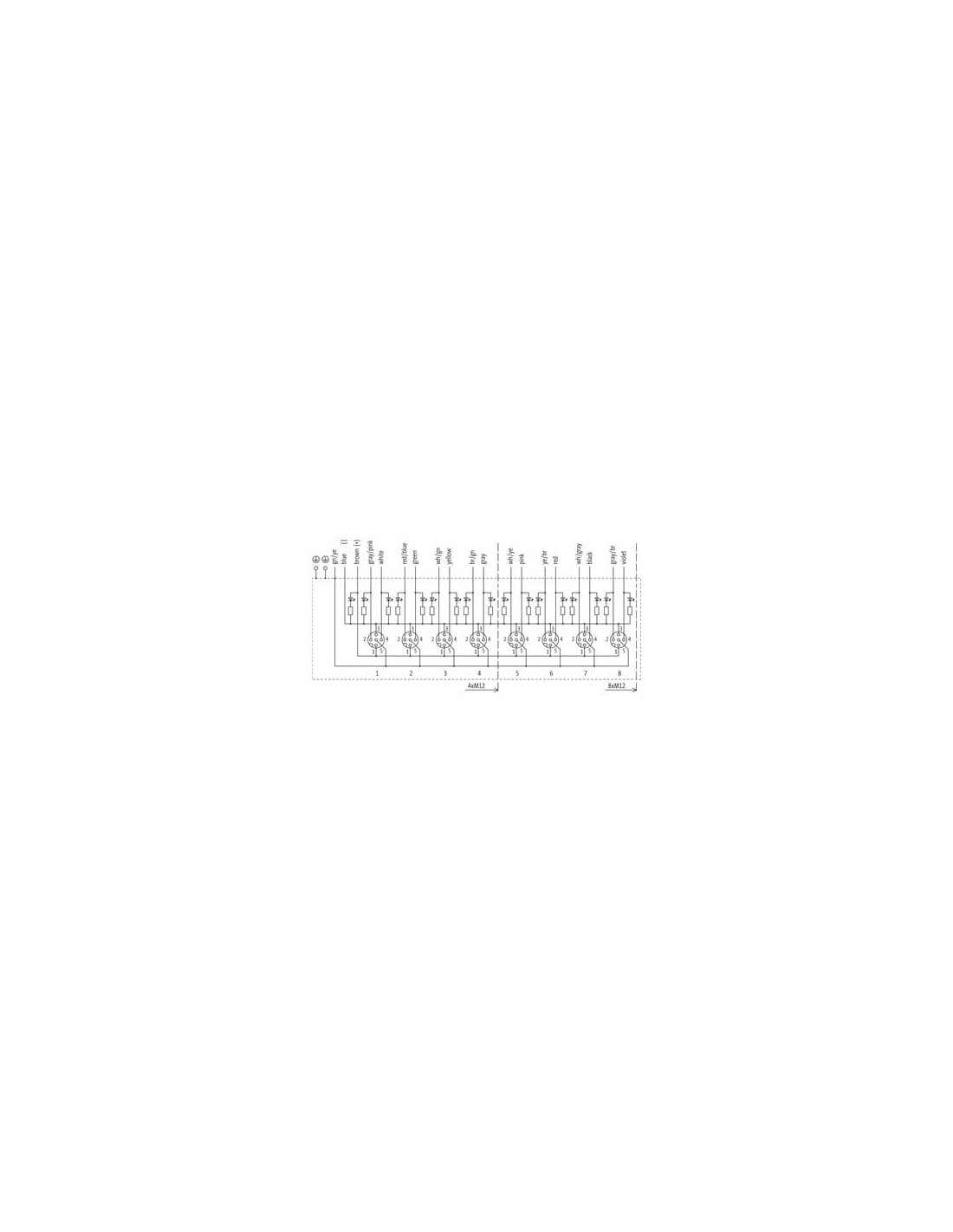

Parametry zacisków
Typ przyłącza 1
| Family construction form | free cable end |
| Liczba biegunów | 16 |
Typ przyłącza 2
| Family construction form | M12 |
| Gender | female |
| Kolor uchwytu stykowego | czarny |
| Kodowanie | A |
| Liczba biegunów | 5 |
| PIN 1 | + |
| PIN 2 | NC S 2 |
| PIN 3 | - |
| PIN 4 | NO S 1 |
| PIN 5 | PE |

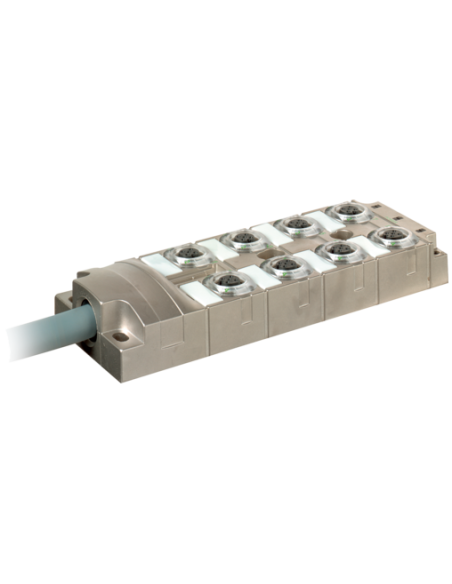

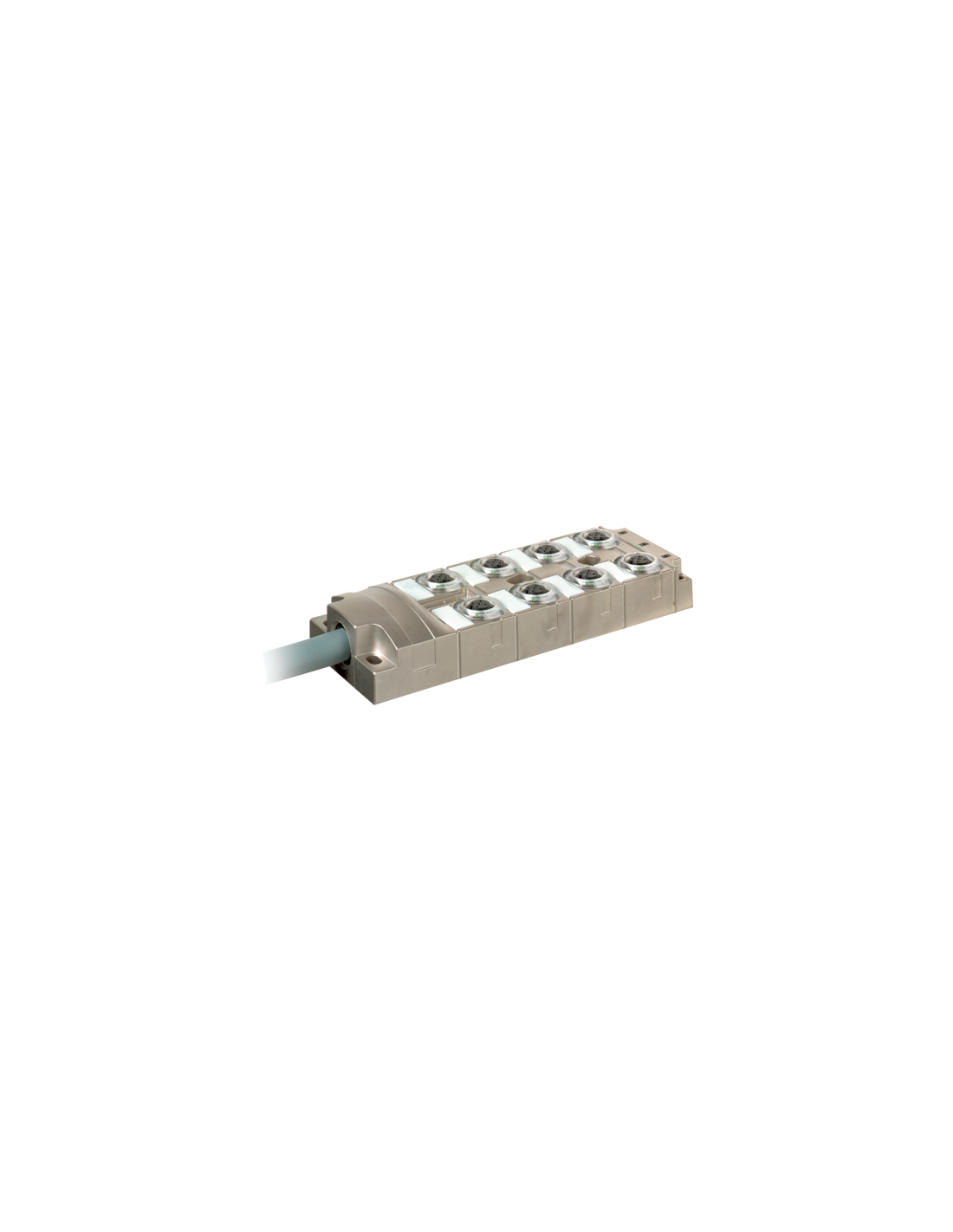

Moduł pasywny MVP metalowy 8xM12, 5-polowy – wytrzymałe i niezawodne rozwiązanie do automatyki
Moduł pasywny MVP metalowy, 8xM12, 5-polowy (kod produktu: 8000-58510-4521000) to zaawansowany technologicznie komponent przeznaczony do rozdziału sygnałów w środowiskach przemysłowych. Dzięki metalowej, niklowanej obudowie moduł gwarantuje wysoką odporność na uszkodzenia mechaniczne, warunki atmosferyczne oraz chemikalia, co czyni go idealnym rozwiązaniem nawet w najbardziej wymagających zastosowaniach.
Główne cechy i zalety modułu MVP metalowego 8xM12
- Uniwersalność zastosowania – możliwość obsługi aż 8 portów M12 pięciopolowych umożliwia efektywne podłączanie wielu czujników i urządzeń wykonawczych w rozbudowanych instalacjach przemysłowych.
- Wytrzymała konstrukcja – obudowa z ciśnieniowego odlewu cynkowego pokryta warstwą niklu zapewnia trwałość i ochronę przez długie lata, nawet w trudnych warunkach eksploatacji.
- Szczelność na najwyższym poziomie – stopień ochrony IP65, IP67 oraz IP68 umożliwia instalację modułu zarówno wewnątrz, jak i na zewnątrz budynków, a także w miejscach narażonych na pył, wilgoć oraz okresowe zanurzenie w wodzie.
- Wbudowane diody LED – każda linia sygnałowa wyposażona jest w diodę LED sygnalizującą obecność sygnału cyfrowego PNP 24V DC, co pozwala na natychmiastową diagnostykę stanu pracy poszczególnych kanałów.
- Bezpieczeństwo i kompatybilność – produkt spełnia szereg międzynarodowych norm i posiada certyfikaty cURus, co potwierdza jego bezpieczeństwo oraz zgodność z wymaganiami branży automatyki.
- Elastyczność instalacji – zastosowanie standardowych gwintów montażowych M12 x 1 pozwala na łatwy, szybki i bezpieczny montaż w różnych typach szaf oraz konstrukcjach sterowniczych.
Zastosowanie i możliwości wykorzystania pasywnych modułów rozdzielczych MVP
Pasywny moduł rozdzielczy MVP metalowy 8xM12, 5-polowy znajduje szerokie zastosowanie w systemach automatyki przemysłowej oraz wszędzie tam, gdzie wymagana jest niezawodność i stabilność parametrów sygnałowych. Moduły tego typu wykorzystywane są najczęściej do:
- Łączenia czujników i aktuatorów w zautomatyzowanych liniach produkcyjnych oraz montażowych
- Integracji rozbudowanych systemów detekcji i sterowania w maszynach przemysłowych
- Rozdzielania sygnałów wejść i wyjść w rozdzielniach oraz szafach sterowniczych
- Montażu w środowiskach o wysokich wymaganiach dotyczących odporności mechanicznej i chemicznej
- Modernizacji istniejących instalacji poprzez łatwą wymianę oraz rozbudowę o dodatkowe gniazda portów
Budowa i ergonomia – metalowa obudowa oraz kompaktowe wymiary

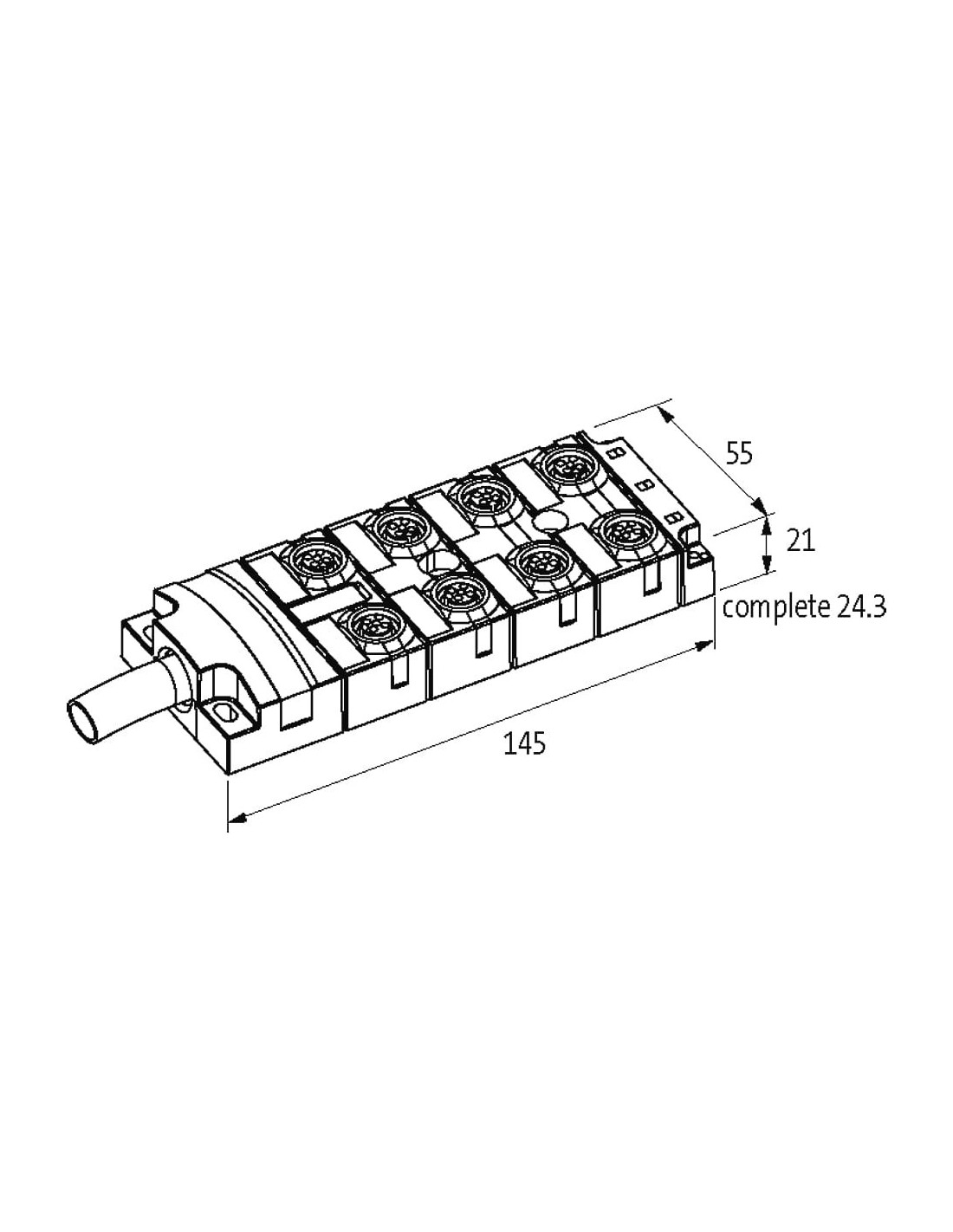

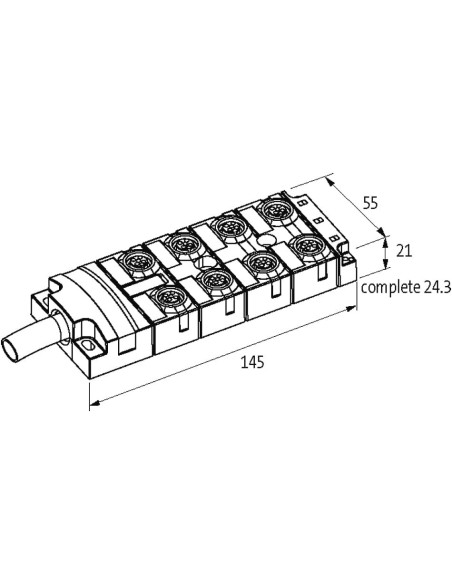

Kompaktowa konstrukcja (wymiary: 145 x 55 x 24,3 mm) sprawia, że moduł można bez problemu zamontować nawet w ograniczonej przestrzeni szaf oraz pulpitów sterowniczych. Solidne wykonanie zapewnia wysoką odporność na wibracje oraz udary mechaniczne, gwarantując niezawodność działania przez cały okres użytkowania.
Zastosowany przewód PUR jest odporny zarówno na ścieranie, jak i chemikalia, a także przystosowany do pracy w szerokim zakresie temperatur: od -40°C do +90°C, co umożliwia korzystanie z modułu MVP w różnorodnych warunkach środowiskowych, również tam, gdzie występują znaczne wahania temperatury.
Typowe branże i sektory wykorzystujące moduły pasywne MVP
Moduł pasywny MVP 8xM12 jest rekomendowany do zastosowań w następujących branżach:
- Automatyka przemysłowa
- Robotyka i linie montażowe
- Przemysł spożywczy (dzięki zgodności z wymaganiami dotyczącymi czystości oraz odporności na środki chemiczne)
- Przemysł maszynowy
- Sektor automotive
- Transport i logistyka
Dzięki łatwości montażu oraz niezawodności działania, moduł MVP metalowy 8xM12, 5-polowy znacząco usprawnia rozbudowę oraz serwisowanie istniejących systemów, minimalizując przestoje i zwiększając efektywność pracy instalacji automatyki.
