6-portowy, 4-piny
PUR/PVC
5.0 m
z diodą LED dla sygnałów cyfrowych PNP 24 V DC
Inne długości kabli są dostarczane na życzenie.
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
Dane elektryczne | Zasilanie
| Napięcie robocze DC | 24 V |
| Prąd roboczy na styk maks. | 4 A |
| Prąd sumaryczny maks. | 10 A |
Dane techniczne | Komunikacja przemysłowa
Instalowanie | Podłączanie
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP67 |
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |

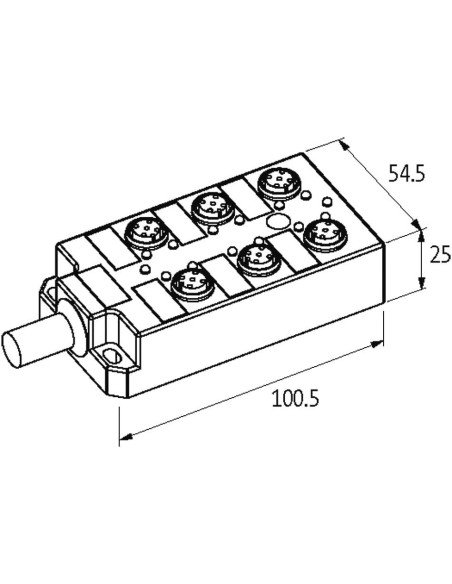

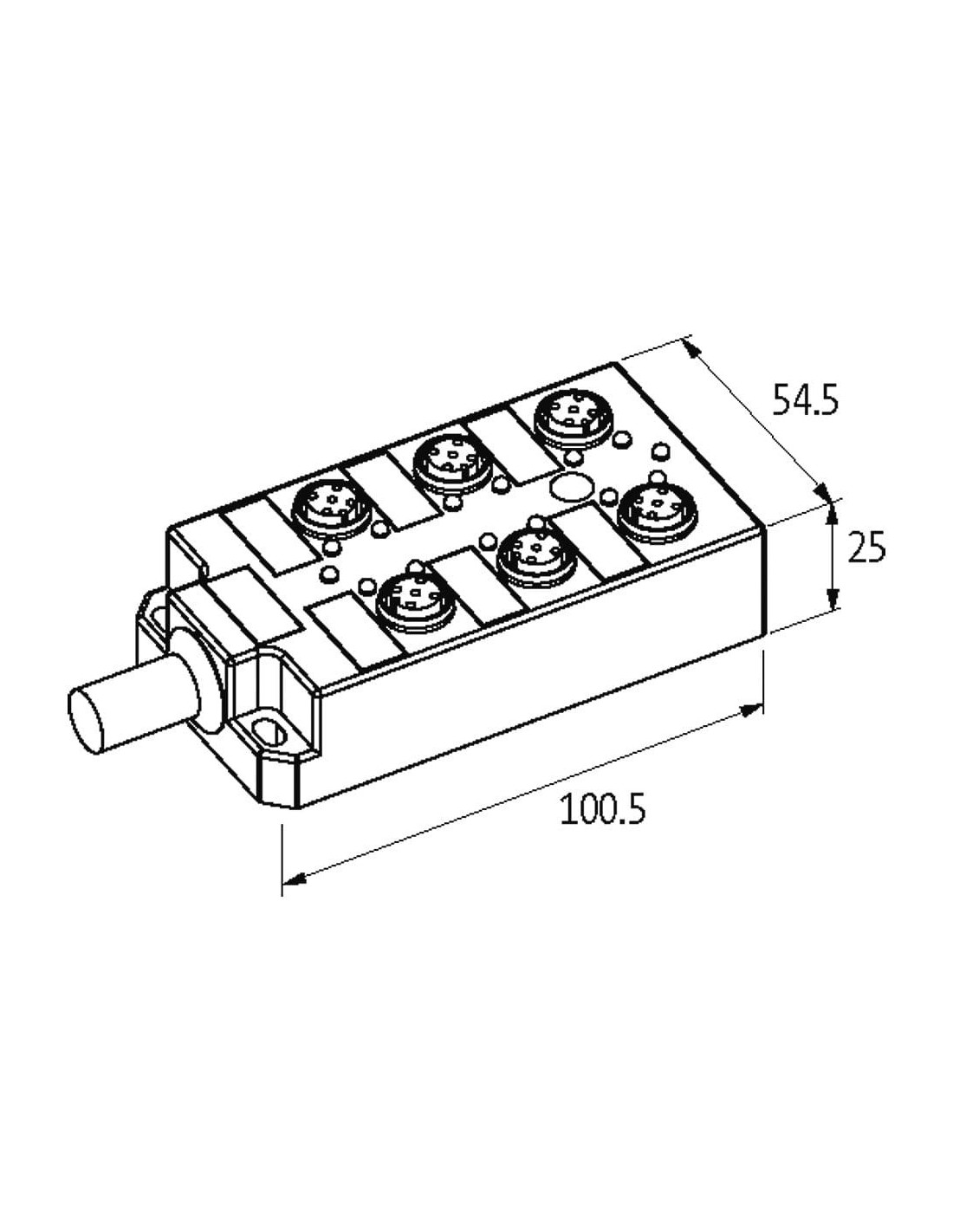

Dane mechaniczne | Dane montażowe
| Typ montażu | Schraubgewinde |
| Wysokość | 100,5 mm |
| Szerokość | 54,5 mm |
| Głębokość | 25 mm |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -20 °C |
| Temperatura robocza maks. | 80 °C |
Dane dotyczące kabla
General data | Cable
| Identyfikacja przewodu | 355 |
| Rodzaj przewodu | 2 |
| Funkcja kabla | Hybrydowe, Sygnał, Power |
| Kolor izolacji | szary |
| Type of Certificate | cURus |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 9 wires o Wypełniacz rdzeniowy twisted |
| Ekran kabla (rodzaj) | Oplot miedziany, goły |
| Ekran kabla (osłona) | 85 % |
| Filler | tak |
| wire arrangement | biały, zielony, żółty, szary, rosa, czerwony, zielono-żółte, , niebieski |
Mechanical data | Cable
| Cable weigth | 124,3 g/m |
| Materiał płaszcz | PUR |
| Twardość krawędzi osłona | 87 ± 5 Shore A |
| Bez składników (płaszcz) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezsilikonowe |
| Outer-diameter (jacket) | 8,5 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Materiał płaszcza wewnętrznego | PVC |
| Kolor (płaszcz wewnętrzny) | szary |
| Material wire insulation | PVC |
| Amount wires | 6 |
| Outer diameter insulation | 1,3 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 43 ± 5 Shore D |
| Material properties wire insulation | możliwość dobrej obróbki maszynowej |
| Ingredient freeness wire insulation | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezsilikonowe |
| Amount strands (wire) | 19 |
| Diameter of single wires | 0,15 mm |
| Conductor crosssection (wire) | 0,34 mm² |
| Material conductor wire | Skrętka miedziana, goła |
| Conductor type (wire) | Klasa skrętki 5 |
| Material wire insulation (Power) | PVC |
| Outer diameter wire insulation (Power) | 1,8 mm |
| Tolerance outer diameter wire insulation (Power) | ±5 % |
| Shore hardness wire insulation (Power) | 43±5 Shore D |
| Material properties wire insulation (Power) | możliwość dobrej obróbki maszynowej |
| Ingredient freeness wire insulation (Power) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezsilikonowe |
| Liczba żył (zasilanie) | 3 |
| Amount strands wire (Power) | 42 |
| Diameter of single wires (Power) | 0,15 mm |
| Wire conductor cross section (Power) | 0,75 mm² |
| Material conductor wire (Power) | Skrętka miedziana, goła |
| Conductor type wire (Power) | Klasa skrętki 6 |
Electrical data | Cable
| Max. rated voltage (conductor - conductor) | 300 V |
| Max. rated voltage (conductor - ground) | 300 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 4 A |
| Current carrying capacity min. wire (Power) | 7,8 A |
| Electrical resistance line constant wire | 57 Ω/km @ 20 °C |
| Electrical resistance coating wire (Power) | 26 Ω/km @20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 2 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 2 kV @ 60 s |
Temperature range | Cable
| Temperatura robocza min. (stała) | -30 °C |
| Temperatura robocza maks. (stała) | 80 °C |
| Temperatura robocza min. (w ruchu) | -5 °C |
| Temperatura robocza maks. (w ruchu) | 70 °C |
Resistances | Cable
| Odporność na płomień | UL 1581 § 1090 | UL 1581 § 1100 FT2 | IEC 60332-2-2 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | dobre, sprawdzić w zależności od zastosowania | DIN EN 60811-404 |
Installation | Cable
| Promień zgięcia (stały) | 5 x Outer diameter |
| Promień gięcia (w ruchu) | 10 x Outer diameter |
| Liczba cykli gięcia (C-track) | 2 Mio. @ 25 °C |
| Dystans (C-track) | 5 m @ 25 °C |
| Prędkość ruchu (C-track) | 2 m/s @ 25 °C |
Parametry zacisków
Typ przyłącza 1
| Family construction form | free cable end |
| Liczba biegunów | 9 |

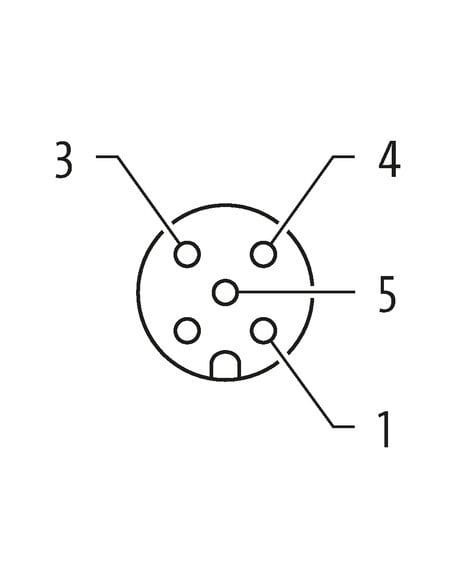

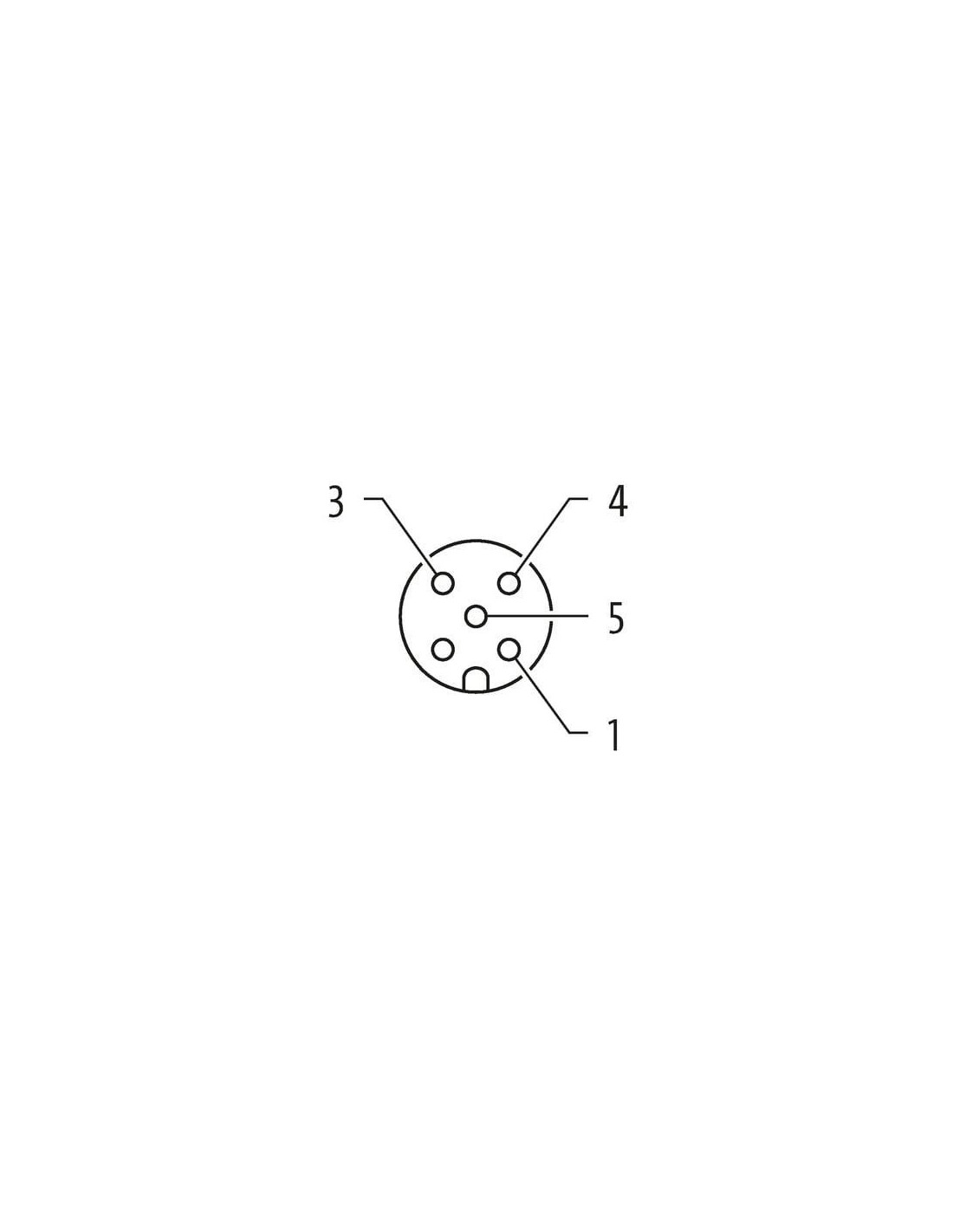

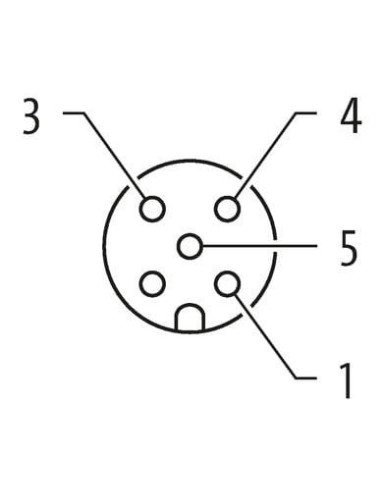

Typ przyłącza 2
| Family construction form | M12 |
| Gender | female |
| Kolor uchwytu stykowego | czarny |
| Kodowanie | A |
| Liczba biegunów | 4 |
| PIN 1 | + |
| PIN 2 | n.c. |
| PIN 3 | - |
| PIN 4 | NO S 1 |
| PIN 5 | PE |

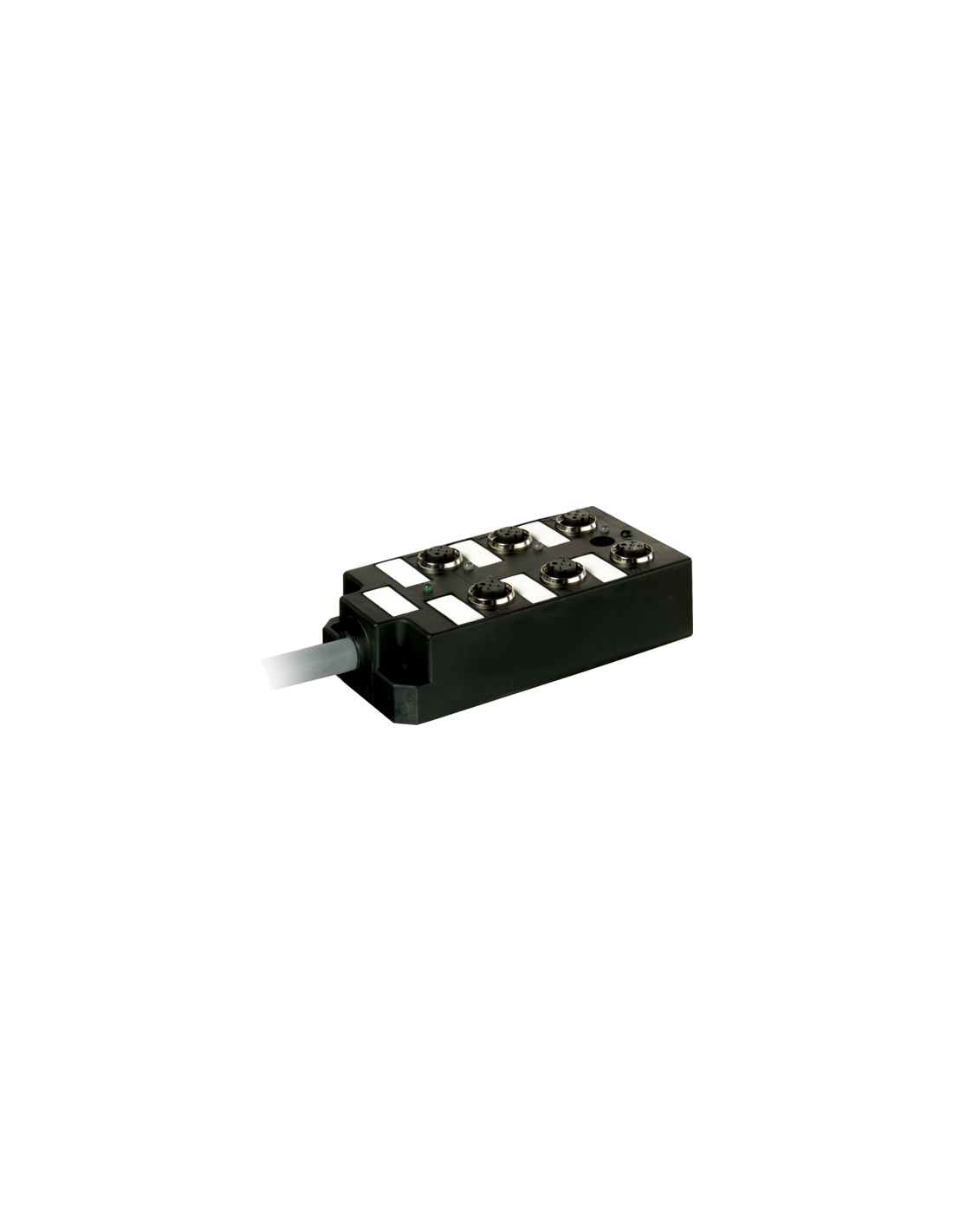

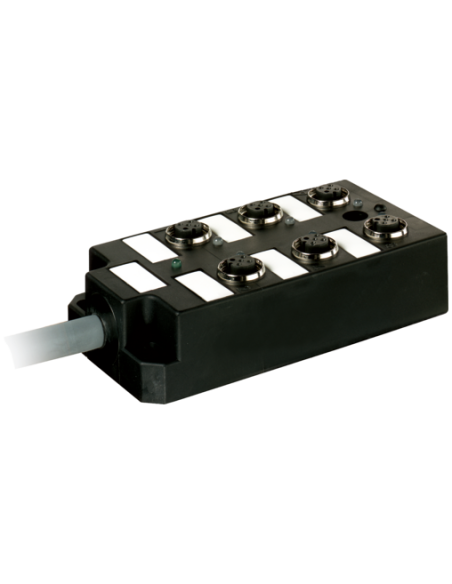

Moduł pasywny 6xM12 4-polowy – uniwersalne rozwiązanie w automatyce
Moduł pasywny 6xM12, 4-polowy o kodzie 27862 to zaawansowany element przeznaczony do rozbudowy oraz organizacji systemów czujnikowych i wykonawczych w instalacjach przemysłowych. Wyposażony w sześć portów M12 oraz czteropinowe złącza, umożliwia szybkie, bezpieczne i przejrzyste podłączenie urządzeń, znacznie upraszczając okablowanie i gwarantując niezawodność połączeń.
Zalety i zastosowanie modułu pasywnego 6xM12 4-polowego
Moduł rozgałęziający M12 doskonale sprawdza się w aplikacjach przemysłowych, takich jak linie produkcyjne, maszyny CNC, systemy automatyki czy maszyny pakujące. Jego kompaktowa konstrukcja i prosty montaż pozwalają na instalację nawet w trudno dostępnych miejscach. Dzięki wysokiej klasie szczelności IP67 moduł jest przystosowany do pracy w warunkach podwyższonej wilgotności i zapylenia, co gwarantuje długotrwałe i bezpieczne użytkowanie.
- Sześć portów M12 pozwala na jednoczesne podłączenie wielu czujników lub urządzeń wykonawczych.
- Dioda LED sygnalizująca na każdym porcie informuje o stanie połączenia sygnałów cyfrowych PNP 24 V DC, ułatwiając diagnostykę systemu.
- Kompaktowe wymiary (100,5 x 54,5 x 25 mm) umożliwiają montaż w ograniczonych przestrzeniach.
- Obudowa z odpornego tworzywa sztucznego cechuje się wysoką odpornością chemiczną oraz na oleje, co czyni ten produkt odpowiednim do zastosowań przemysłowych.
- Wysoki prąd obciążenia (do 4A na styk, sumarycznie 10A), co pozwala na wykorzystanie do podłączania czujników i siłowników.
Specyfika konstrukcji i wytrzymałość na trudne warunki pracy
Solidna obudowa z tworzywa sztucznego zapewnia skuteczną ochronę elementów elektronicznych przed uszkodzeniami mechanicznymi oraz czynnikami zewnętrznymi. Moduł wyposażono w wysokiej jakości kabel PUR/PVC o długości 5 metrów, zapewniający dużą odporność na ścieranie, oleje oraz chemikalia. Temperatura pracy modułu mieści się w szerokim zakresie od -20°C do +80°C, co gwarantuje niezawodne działanie zarówno w chłodniach, jak i w warunkach podwyższonej temperatury.
Łatwa instalacja i pewność połączenia
Montaż modułu odbywa się poprzez gwintowane złącza Schraubgewinde typu M12 x 1, co zapewnia trwałość i pewność połączenia oraz zwiększa szczelność złącza. Oznaczenia pinów oraz standaryzowany układ złączy umożliwiają szybką identyfikację i eliminują ryzyko błędów podczas podłączania urządzeń peryferyjnych.
Typowe zastosowania modułów pasywnych M12
- Automatyka przemysłowa – integracja wielu czujników i urządzeń wykonawczych.
- Budowa maszyn – porządkowanie okablowania i łatwe przewodzenie sygnałów.
- Sektor spożywczy, chemiczny i motoryzacyjny – odporność na chemikalia i oleje.
- Systemy pakowania, magazynowania i transportu.
- Aplikacje wymagające wysokiej niezawodności i łatwości serwisowania.
Stosowanie modułu pasywnego 6xM12, 4-polowego zwiększa elastyczność instalacji i pozwala na szybką rozbudowę systemu bez konieczności prowadzenia nowych tras kablowych, co skutkuje oszczędnością czasu i kosztów instalacji.
