dla rozdzielacza 8-portowego, 4-piny
5.0 m
Inne długości kabli są dostarczane na życzenie.
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
Dane elektryczne | Zasilanie
Ochrona urządzenia | Media
| Flame resistance | trudnopalne |
Dane mechaniczne | Dane materiałowe
| Materiał obudowa | Tworzywo sztuczne |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -20 °C |
| Temperatura robocza maks. | 80 °C |
| Additional condition temperature range | depending on cable quality |
Dane dotyczące kabla
General data | Cable
| Identyfikacja przewodu | 362 |
| Rodzaj przewodu | 2 |
| Funkcja kabla | Hybrydowe, Sygnał, Power |
| Kolor izolacji | szary |
| Type of Certificate | cURus |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 2 wires z Filler twisted |
| Amount stranding (type 2) | 1 |
| Stranding (type 2) | 9 wires o Sposób łączenia twisted |
| Filler | tak |
| wire arrangement | biały, fioletowy, (zielony, żółty, szary, rosa, czerwony, czarny, , niebieski, zielono-żółte) |
Mechanical data | Cable
| Cable weigth | 115,5 g/m |
| Materiał płaszcz | PUR |
| Twardość krawędzi osłona | 87 ± 5 Shore A |
| Bez składników (płaszcz) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezsilikonowe |
| Outer-diameter (jacket) | 8,1 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Materiał płaszcza wewnętrznego | PVC |
| Kolor (płaszcz wewnętrzny) | szary |
| Material wire insulation | PVC |
| Amount wires | 8 |
| Outer diameter insulation | 1,3 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 43 ± 5 Shore D |
| Material properties wire insulation | możliwość dobrej obróbki maszynowej |
| Ingredient freeness wire insulation | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezsilikonowe |
| Amount strands (wire) | 19 |
| Diameter of single wires | 0,15 mm |
| Conductor crosssection (wire) | 0,34 mm² |
| Material conductor wire | Skrętka miedziana, goła |
| Conductor type (wire) | Klasa skrętki 5 |
| Material wire insulation (Power) | PVC |
| Outer diameter wire insulation (Power) | 1,8 mm |
| Tolerance outer diameter wire insulation (Power) | ±5 % |
| Shore hardness wire insulation (Power) | 43±5 Shore D |
| Material properties wire insulation (Power) | możliwość dobrej obróbki maszynowej |
| Ingredient freeness wire insulation (Power) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezsilikonowe |
| Liczba żył (zasilanie) | 3 |
| Amount strands wire (Power) | 24 |
| Diameter of single wires (Power) | 0,2 mm |
| Wire conductor cross section (Power) | 0,75 mm² |
| Material conductor wire (Power) | Skrętka miedziana, goła |
| Conductor type wire (Power) | Klasa skrętki 5 |
Electrical data | Cable
| Max. rated voltage (conductor - conductor) | 300 V |
| Max. rated voltage (conductor - ground) | 300 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 4 A |
| Current carrying capacity min. wire (Power) | 7,8 A |
| Electrical resistance line constant wire | 57 Ω/km @ 20 °C |
| Electrical resistance coating wire (Power) | 26 Ω/km @20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 2 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 2 kV @ 60 s |
Temperature range | Cable
| Temperatura robocza min. (stała) | -30 °C |
| Temperatura robocza maks. (stała) | 80 °C |
| Temperatura robocza min. (w ruchu) | -5 °C |
| Temperatura robocza maks. (w ruchu) | 70 °C |
Resistances | Cable
| Odporność na płomień | UL 1581 § 1090 | IEC 60332-2-2 | UL 1581 § 1100 FT2 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | dobre, sprawdzić w zależności od zastosowania | DIN EN 60811-404 |
Installation | Cable
| Promień zgięcia (stały) | 5 x Outer diameter |
| Promień gięcia (w ruchu) | 10 x Outer diameter |
| Liczba cykli gięcia (C-track) | 2 Mio. @ 25 °C |
| Dystans (C-track) | 5 m @ 25 °C |
| Prędkość ruchu (C-track) | 10 m/s @ 25 °C |
Parametry zacisków
Typ przyłącza 1
| Family construction form | free cable end |
| Liczba biegunów | 11 |

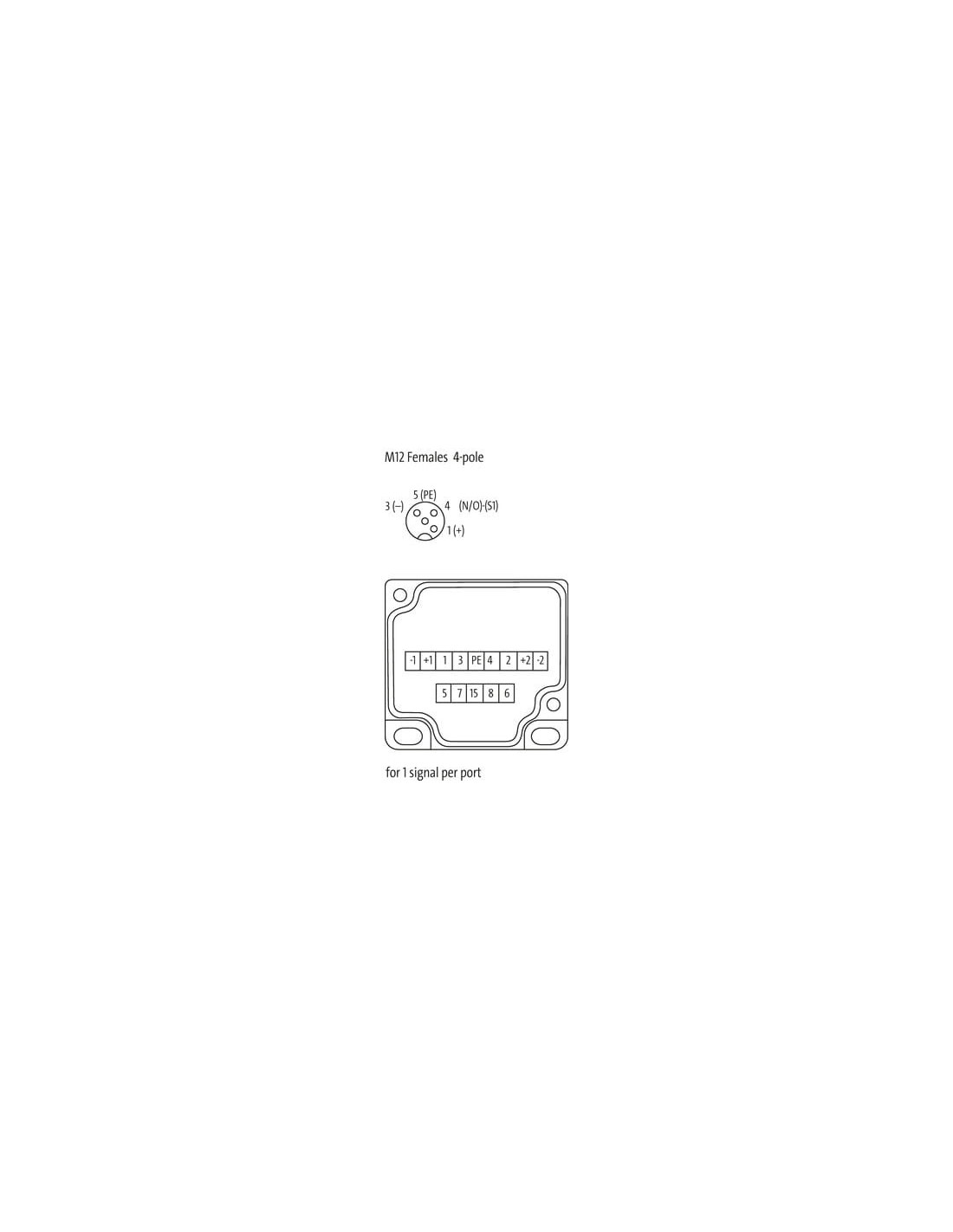

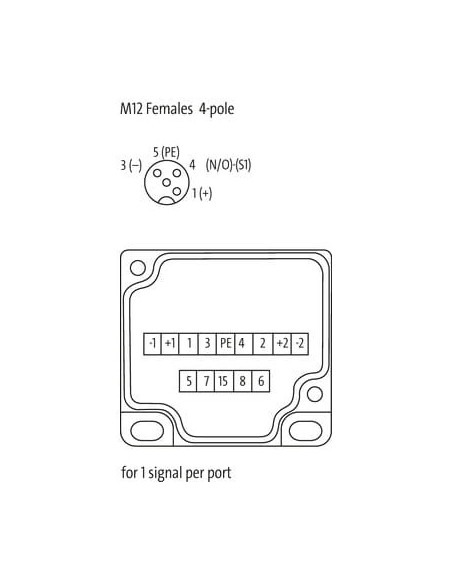

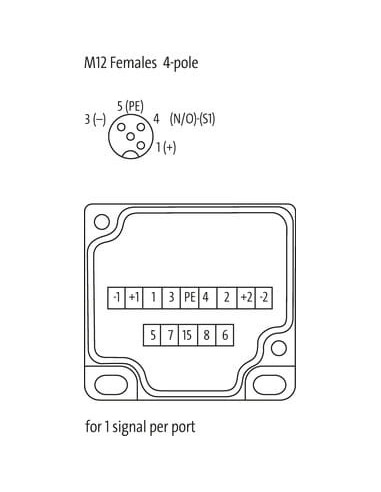

Typ przyłącza 2
| Family construction form | M12 |
| Gender | female |
| Kolor uchwytu stykowego | czarny |
| Kodowanie | A |
| Liczba biegunów | 4 |
| PIN 1 | + |
| PIN 2 | n.c. |
| PIN 3 | - |
| PIN 4 | NO S 1 |
| PIN 5 | PE |

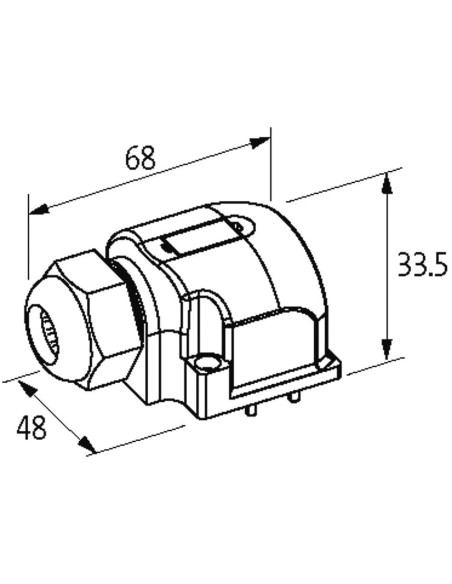

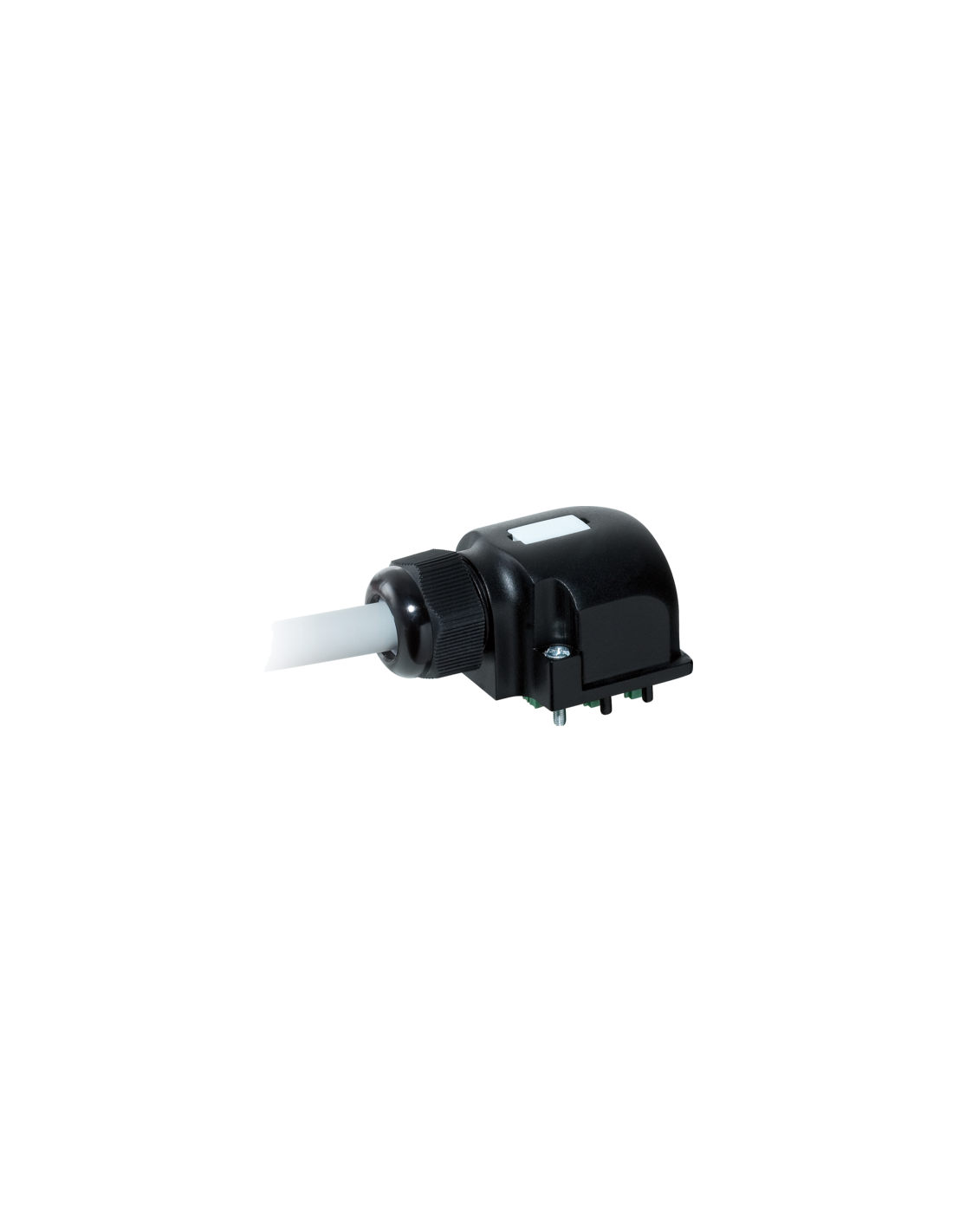

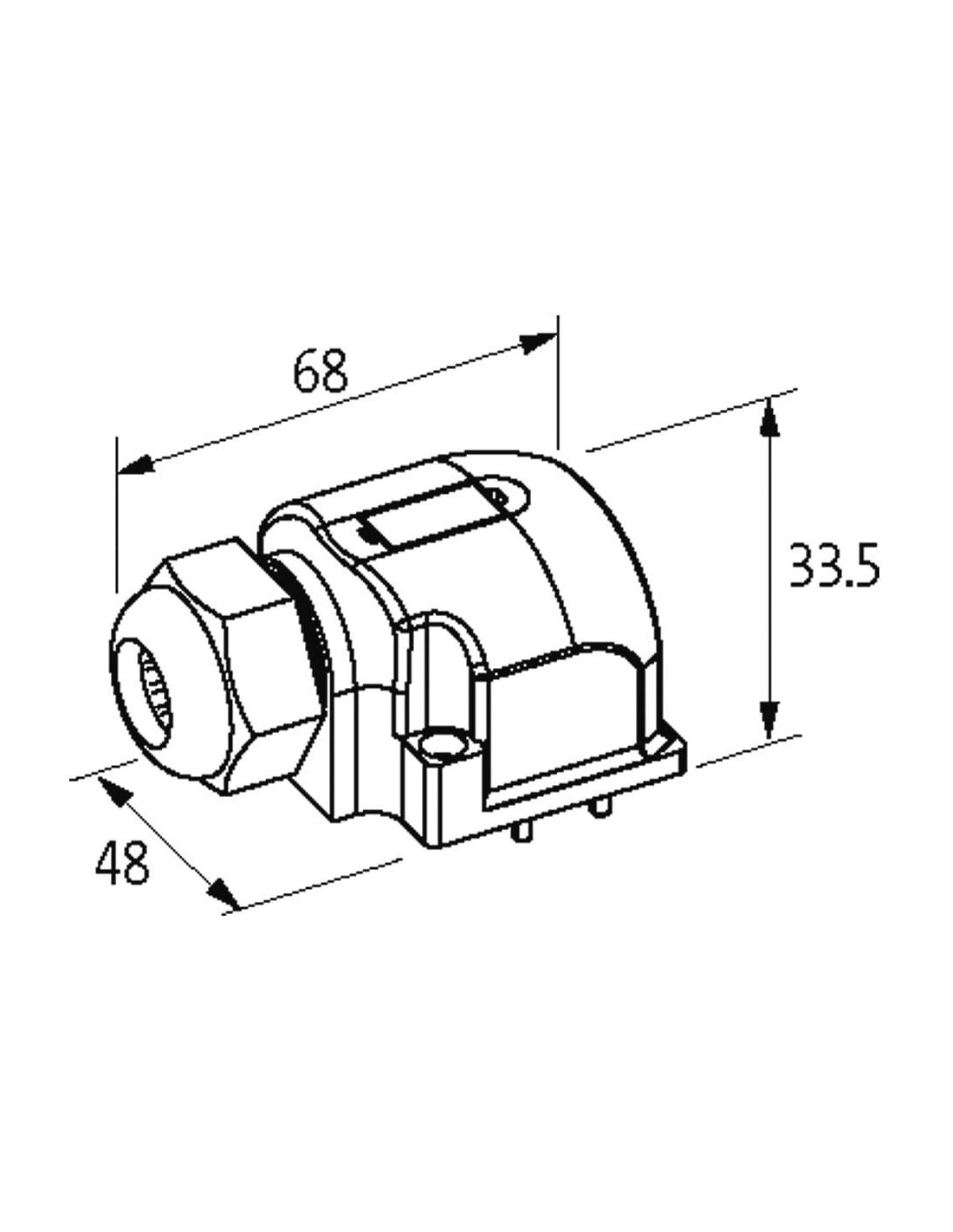

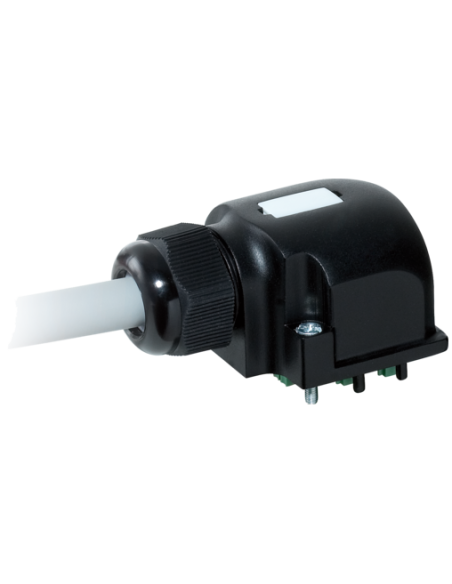

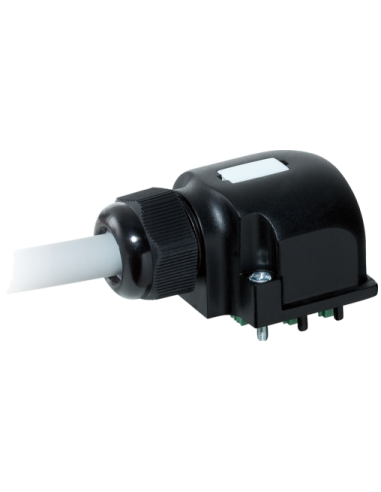

MVP12 8000-88459-3620500 – Przewód hybrydowy do rozdzielacza 8-portowego z gniazdem żeńskim M12
MVP12 8000-88459-3620500 to specjalistyczny przewód hybrydowy zaprojektowany do rozdzielaczy 8-portowych, wyposażony w 4 piny oraz wysokiej jakości gniazdo żeńskie M12. Długość przewodu wynosi 5 metrów, a na zamówienie dostępne są także inne długości.
Najważniejsze zalety i cechy przewodu MVP12 8000-88459-3620500
- Uniwersalne zastosowanie: Przewód jest dedykowany do aplikacji przemysłowych, szczególnie w systemach automatyki, rozdzielaczach sygnałów i zasilania, oraz wszędzie tam, gdzie konieczna jest niezawodność połączenia przy dużej liczbie portów.
- Obudowa odporna na chemikalia i oleje: Obudowa wykonana z wysokiej jakości tworzywa sztucznego charakteryzuje się doskonałą odpornością chemiczną oraz wysoką wytrzymałością na działanie olejów i innych środków przemysłowych.
- Trudnopalność: Materiały przewodu spełniają rygorystyczne normy odporności na działanie ognia (UL 1581, IEC 60332-2-2), co zapewnia dodatkowy poziom bezpieczeństwa.
- Kabel hybrydowy – transmisja sygnału i zasilania: Przewód pozwala na jednoczesne prowadzenie zarówno sygnałów, jak i zasilania, co znacznie upraszcza instalację i pozwala na redukcję okablowania w obrębie rozdzielaczy i maszyn.
- Wysoka trwałość mechaniczna: Płaszcz zewnętrzny wykonany z PUR-u oraz odporność na zginanie i wielokrotne cykle pracy (do 2 milionów cykli przy pracy na prowadnikach) sprawiają, że przewód nadaje się do pracy nawet w bardzo wymagających warunkach ruchu.
- Szeroki zakres temperatur: Przewód pracuje niezawodnie w temperaturach od -30 °C do +80 °C w aplikacjach stacjonarnych oraz od -5 °C do +70 °C w aplikacjach ruchomych.
- Bezpieczeństwo i zgodność: Bezhalogenowa izolacja, brak ołowiu, kadmu, FCKW i silikonu – przewód jest przyjazny dla środowiska oraz spełnia szereg międzynarodowych norm technicznych.
- Precyzyjne złącze M12: Fabrycznie zakończone gniazdo M12 zapewnia szybki i niezawodny montaż oraz wysoką odporność na zakłócenia i drgania.
Zastosowanie przewodu hybrydowego MVP12 8000-88459-3620500 w przemyśle
Kabel MVP12 znajduje szerokie zastosowanie w automatyce przemysłowej, gdzie wymagane jest przesyłanie zarówno sygnałów sterujących, jak i zasilania do wielu urządzeń z jednego punktu. Idealnie sprawdza się przy rozdzielaczach zaworowych, wyspach pneumatycznych, modułach IO, a także w instalacjach maszynowych i liniach produkcyjnych. Szczególnie polecany tam, gdzie ważna jest odporność na czynniki środowiskowe oraz wytrzymałość na intensywną eksploatację ruchomą, np. w systemach automatycznego pakowania, robotyki czy produkcji automotive.
Konstrukcja i budowa przewodu
- Przewód typu hybrydowego: Zawiera zarówno żyły do przesyłu sygnałów (8 x 0,34 mm²), jak i zwiększone przekroje do zasilania (3 x 0,75 mm²), co umożliwia łączenia z dużą obciążalnością prądową.
- Kolor izolacji: Szara izolacja zwiększa widoczność i czytelność podczas montażu.
- Płaszcz zewnętrzny z PUR: Zapewnia wytrzymałość na ścieranie, odporność na oleje, smary oraz czynniki chemiczne.
- Kodowanie złącza: M12, żeńskie, 4-biegunowe z kodowaniem A, co ułatwia szybką identyfikację i bezbłędne podłączenie.
Podsumowanie i typowe przeznaczenie przewodu MVP12
MVP12 8000-88459-3620500 to niezawodny przewód hybrydowy do zastosowań przemysłowych, zapewniający bezpieczne podłączenie rozdzielaczy 8-portowych, optymalizację okablowania oraz ochronę przed czynnikami chemicznymi, mechanicznymi i termicznymi. Zastosowanie ustandaryzowanego złącza M12 oraz wysoka odporność przewodu czynią go doskonałym wyborem dla automatyki, robotyki i instalacji maszyn przemysłowych.
