4-portowy, 5-piny
PUR/PVC
Inne długości kabli są dostarczane na życzenie.
3.0 m
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
Dane elektryczne | Zasilanie
| Napięcie robocze DC | 24 V |
| Prąd roboczy na styk maks. | 4 A |
Instalowanie | Podłączanie
| Gwint montażowy | M12 x 1 |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP65, IP67 |
Ochrona urządzenia | Media
| Flame resistance | trudnopalne |
Dane mechaniczne | Dane materiałowe
| Materiał obudowa | Tworzywo sztuczne |
Dane mechaniczne | Dane montażowe
| Typ montażu | Schraubgewinde |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -20 °C |
| Temperatura robocza maks. | 70 °C |
| Additional condition temperature range | depending on cable quality |
Dane dotyczące kabla
General data | Cable
| Identyfikacja przewodu | 363 |
| Rodzaj przewodu | 2 |
| Funkcja kabla | Hybrydowe, Sygnał, Power |
| Kolor izolacji | szary |
| Type of Certificate | cURus |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 2 wires z Filler twisted |
| Amount stranding (type 2) | 1 |
| Stranding (type 2) | 9 wires o Sposób łączenia twisted |
| Ekran kabla (rodzaj) | Oplot miedziany, goły |
| Ekran kabla (osłona) | 85 % |
| Filler | tak |
| wire arrangement | biały, żółty, (szary, szaro-różowe, czerwono-niebieskie, zielony, zielono-biały, brązowo-zielony, niebieski, , zielono-żółte) |
Mechanical data | Cable
| Cable weigth | 143 g/m |
| Materiał płaszcz | PUR |
| Twardość krawędzi osłona | 87 ± 5 Shore A |
| Bez składników (płaszcz) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezsilikonowe |
| Outer-diameter (jacket) | 8,1 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Materiał płaszcza wewnętrznego | PVC |
| Kolor (płaszcz wewnętrzny) | szary |
| Material wire insulation | PVC |
| Amount wires | 8 |
| Outer diameter insulation | 1,3 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 43 ± 5 Shore D |
| Material properties wire insulation | możliwość dobrej obróbki maszynowej |
| Ingredient freeness wire insulation | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezsilikonowe |
| Amount strands (wire) | 19 |
| Diameter of single wires | 0,15 mm |
| Conductor crosssection (wire) | 0,34 mm² |
| Material conductor wire | Skrętka miedziana, goła |
| Conductor type (wire) | Klasa skrętki 5 |
| Material wire insulation (Power) | PVC |
| Outer diameter wire insulation (Power) | 1,8 mm |
| Tolerance outer diameter wire insulation (Power) | ±5 % |
| Shore hardness wire insulation (Power) | 43±5 Shore D |
| Material properties wire insulation (Power) | możliwość dobrej obróbki maszynowej |
| Ingredient freeness wire insulation (Power) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezsilikonowe |
| Liczba żył (zasilanie) | 3 |
| Amount strands wire (Power) | 24 |
| Diameter of single wires (Power) | 0,2 mm |
| Wire conductor cross section (Power) | 0,75 mm² |
| Material conductor wire (Power) | Skrętka miedziana, goła |
| Conductor type wire (Power) | Klasa skrętki 5 |
Electrical data | Cable
| Max. rated voltage (conductor - conductor) | 300 V |
| Max. rated voltage (conductor - ground) | 300 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 4 A |
| Current carrying capacity min. wire (Power) | 7,8 A |
| Electrical resistance line constant wire | 57 Ω/km @ 20 °C |
| Electrical resistance coating wire (Power) | 26 Ω/km @20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 2 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 2 kV @ 60 s |
Temperature range | Cable
| Temperatura robocza min. (stała) | -30 °C |
| Temperatura robocza maks. (stała) | 80 °C |
| Temperatura robocza min. (w ruchu) | -5 °C |
| Temperatura robocza maks. (w ruchu) | 70 °C |
Resistances | Cable
| Odporność na płomień | UL 1581 § 1100 FT2 | IEC 60332-2-2 | UL 1581 § 1090 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | dobre, sprawdzić w zależności od zastosowania | DIN EN 60811-404 |
Installation | Cable
| Promień zgięcia (stały) | 5 x Outer diameter |
| Promień gięcia (w ruchu) | 10 x Outer diameter |
| Liczba cykli gięcia (C-track) | 2 Mio. @ 25 °C |
| Dystans (C-track) | 5 m @ 25 °C |
| Prędkość ruchu (C-track) | 2 m/s @ 25 °C |
Parametry zacisków
Typ przyłącza 1
| Family construction form | free cable end |
| Liczba biegunów | 11 |
Typ przyłącza 2
| Family construction form | M12 |
| Gender | female |
| Kolor uchwytu stykowego | czarny |
| Kodowanie | A |
| Liczba biegunów | 5 |

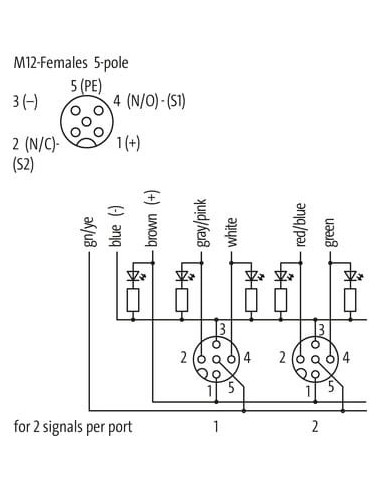

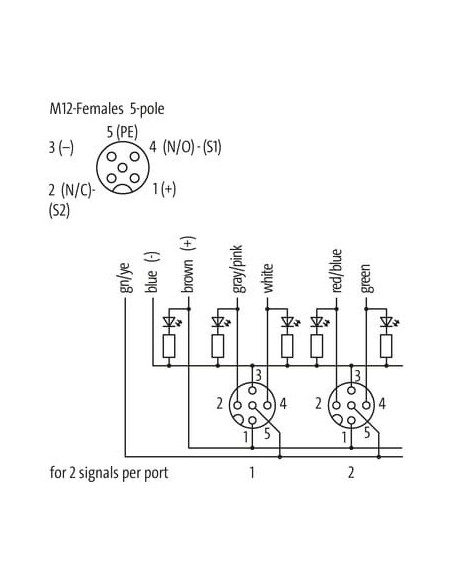

| PIN 1 | + |
| PIN 2 | NC S 2 |
| PIN 3 | - |
| PIN 4 | NO S 1 |
| PIN 5 | PE |
Moduł pasywny Exact12 4xM12, 5-polowy – profesjonalne rozwiązanie do rozdziału sygnałów
Moduł pasywny Exact12 4xM12, 5-polowy (kod produktu: 8000-84510-3630300) to specjalistyczny element automatyki przemysłowej, przeznaczony do niezawodnego i szybkiego łączenia czujników oraz urządzeń wykonawczych z systemami sterowania. Konstrukcja urządzenia pozwala na obsługę do czterech portów M12, z których każdy wyposażony jest w 5-pinowe złącze, co zapewnia wysoką elastyczność w konfiguracji systemu.
Wytrzymała konstrukcja i wysoka odporność
Obudowa modułu wykonana jest z trwałego tworzywa sztucznego, które cechuje się dużą odpornością chemiczną oraz wytrzymałością na działanie olejów. Moduł jest dedykowany do pracy w trudnych warunkach przemysłowych, co potwierdzają przyznane certyfikaty oraz stopnie ochrony IP65 i IP67. Komponent ten jest odporny na działanie płomieni, benzyny oraz różnych rodzajów olejów, dzięki czemu doskonale sprawdza się w wymagających aplikacjach automatyzacji, produkcji, logistyki oraz w środowiskach narażonych na kontakt z agresywnymi mediami.
Intuicyjny montaż i uniwersalność zastosowań
Moduł Exact12 jest wyposażony w standardowe porty M12 (gwint M12 x 1), co umożliwia szybki i intuicyjny montaż w różnych rozwiązaniach przemysłowych. Może być wykorzystywany zarówno do przesyłu sygnałów, jak i zasilania, co czyni go uniwersalnym elementem przy budowie i modernizacji linii produkcyjnych, maszyn oraz systemów automatyki.
- Możliwość równoczesnego podłączenia do 4 czujników/urządzeń wykonawczych
- Obsługuje sygnały hybrydowe, cyfrowe oraz zasilające (Power)
- Idealny do rozdziału sygnałów z różnych typów czujników (indukcyjnych, pojemnościowych, optycznych)
- Znaczne ułatwienie w instalacji oraz konserwacji systemów sterujących
- Stabilna praca w szerokim zakresie temperatur (-20°C do 70°C)
Ergonomiczne wymiary i wygodne rozwiązania okablowania
Kompaktowa konstrukcja (90 x 50 x 32 mm) umożliwia montaż modułu w ograniczonych przestrzeniach szaf sterowniczych i maszyn. Fabrycznie zastosowany kabel o długości 3 m, wykonany z wysokiej jakości materiałów (kombinacja PUR i PVC), umożliwia bezpieczne oraz wygodne prowadzenie instalacji nawet w miejscach o podwyższonej ekspozycji na ruch lub zginanie.
Zastosowanie w automatyzacji przemysłowej
Moduły pasywne M12, 5-polowe są szeroko stosowane w przemyśle spożywczym, maszynowym, motoryzacyjnym oraz logistycznym przy budowie zautomatyzowanych stanowisk montażowych, systemów transportujących, magazynowych i pakujących. Umożliwiają prostą oraz szybką integrację nowych urządzeń do już istniejących systemów, minimalizując czas przestojów i redukując ryzyko błędów instalacyjnych.
Podsumowanie – kluczowe korzyści
- Wysoka odporność środowiskowa (IP65, IP67, odporność na chemikalia i oleje, trudnopalność)
- Uniwersalne zastosowanie w systemach automatyki i robotyki
- Bezpieczne oraz trwałe połączenie sygnałowe i zasilające
- Łatwość montażu dzięki standardowym portom M12 i kompaktowym wymiarom
- Możliwość pracy w szerokim zakresie temperatur
- Elastyczność w adaptacji do różnych długości kabli i konfiguracji okablowania
Wybór modułu pasywnego Exact12 umożliwia efektywną, bezpieczną i nowoczesną rozbudowę systemów automatyki przemysłowej z zachowaniem wysokich standardów jakości oraz odporności na warunki otoczenia.
