Dostępny
4-portowy, 5-piny
Typ PNP
Wtykowe zaciski śrubowe
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
Dane elektryczne | Zasilanie
| Napięcie robocze DC | 24 V |
| Prąd roboczy na styk maks. | 4 A |
| Prąd sumaryczny maks. | 8 A |
Dane techniczne | Instalowanie
| Przekrój przyłącza maks. | 1,5 mm² |
| Numer AWG maks. | 16 |
Instalowanie | Podłączanie
| Typ połączenia | Wtykowe zaciski śrubowe |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP65, IP67 |
Ochrona urządzenia | Media
| Flame resistance | trudnopalne |
Dane mechaniczne | Dane materiałowe
| Materiał obudowa | Tworzywo sztuczne |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -20 °C |
| Temperatura robocza maks. | 70 °C |
Parametry zacisków
Typ przyłącza 1
| Family construction form | Cap |
| Liczba biegunów | 21 |
Typ przyłącza 2
| Family construction form | M12 |
| Gender | female |
| Kolor uchwytu stykowego | czarny |
| Kodowanie | A |
| Liczba biegunów | 5 |

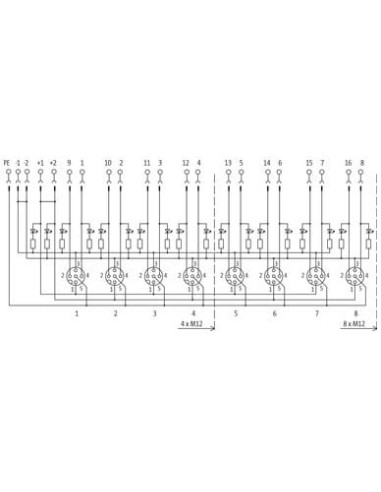

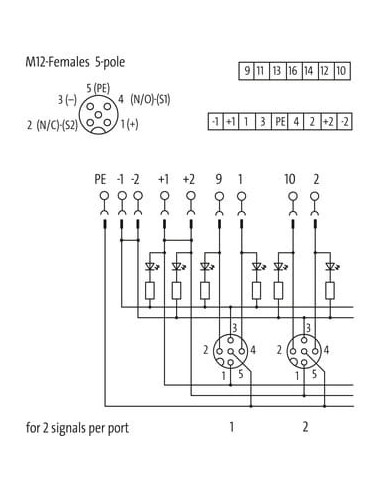

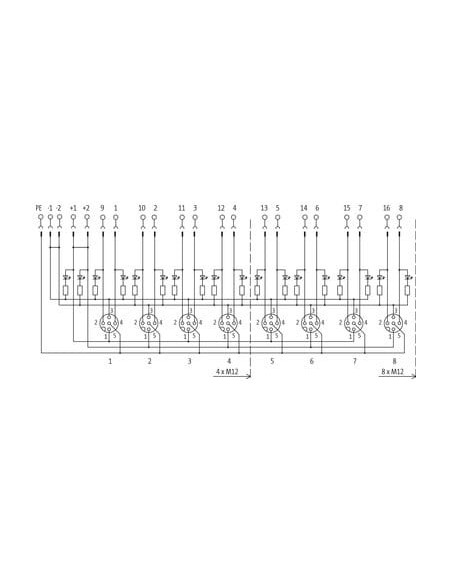

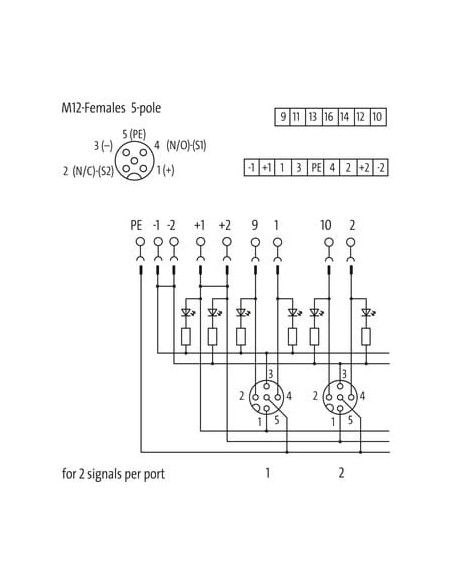

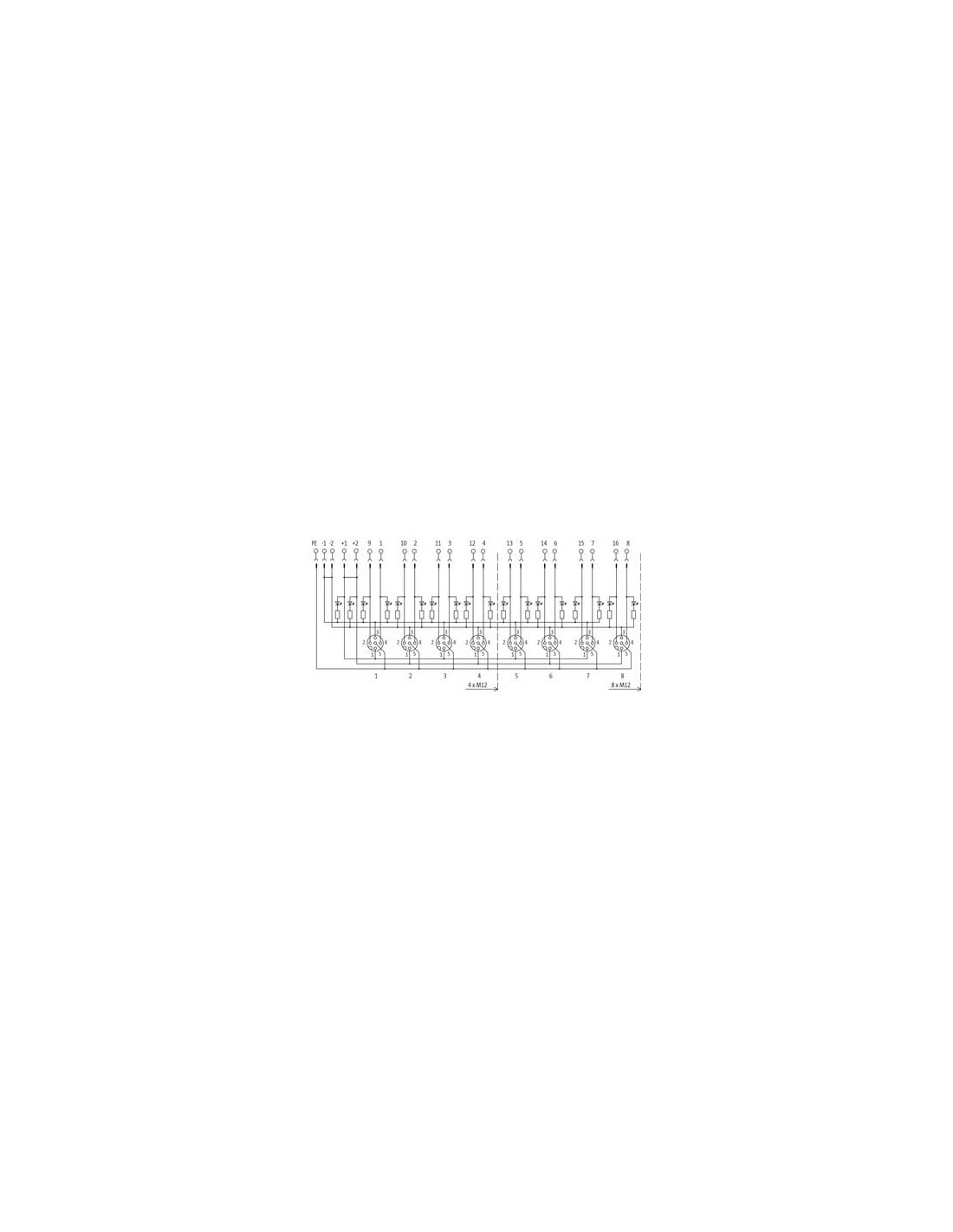

| PIN 1 | + |
| PIN 2 | NC S 2 |
| PIN 3 | - |
| PIN 4 | NO S 1 |
| PIN 5 | PE |

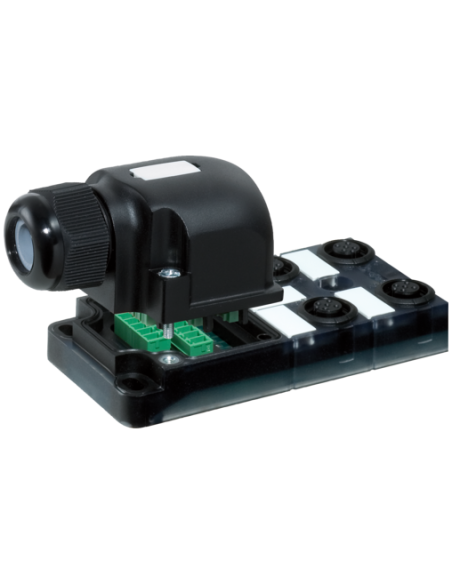

Moduł pasywny Exact12 4xM12 5-polowy – profesjonalne rozwiązanie dla automatyki
Moduł pasywny Exact12 to wysokiej jakości komponent automatyki przemysłowej, przeznaczony do rozdzielania sygnałów i zasilania w systemach sterowania maszyn oraz linii produkcyjnych. Konstrukcja oparta na 4 portach M12 (każdy 5-polowy) umożliwia łatwe i szybkie podłączanie czujników oraz elementów wykonawczych, zapewniając maksymalną elastyczność i oszczędność miejsca w szafach sterowniczych.
Najważniejsze cechy modułu Exact12 4xM12 5-polowy
- 4-portowa listwa rozdzielcza w standardzie M12 – kompatybilność z szeroką gamą czujników i urządzeń wykonawczych.
- 5-pinowe złącza M12 – umożliwiają przesyłanie dwóch sygnałów na port oraz zasilania i uziemienia (PE).
- Wytrzymała obudowa z tworzywa sztucznego – charakteryzuje się bardzo dobrą odpornością chemiczną oraz na działanie olejów, co pozwala na zastosowanie w trudnych warunkach przemysłowych.
- Zaciski śrubowe – szybkie i wygodne podłączanie przewodów bez użycia specjalistycznych narzędzi.
- Stopień ochrony IP65/IP67 – pełna odporność na pył oraz zabezpieczenie przed strumieniami wody, idealne do aplikacji w przemyśle.
- Temperatura pracy od -20°C do +70°C – szeroki zakres, który pozwala na montaż w różnych środowiskach.
- Trudnopalność – zwiększone bezpieczeństwo w trakcie eksploatacji.
Typowe zastosowania
Moduły pasywne Exact12 doskonale sprawdzają się w rozbudowanych układach automatyki, gdzie zachodzi potrzeba uporządkowanego i bezpiecznego zarządzania wieloma sygnałami. Najczęściej są stosowane w:
- liniach montażu przemysłowego,
- maszynach pakujących, sortujących, transportowych,
- systemach przenośników taśmowych,
- automatyzacji procesów produkcyjnych,
- integracji czujników i elementów wykonawczych w systemach bezpieczeństwa.
Możliwości montażu i zalety użytkowe

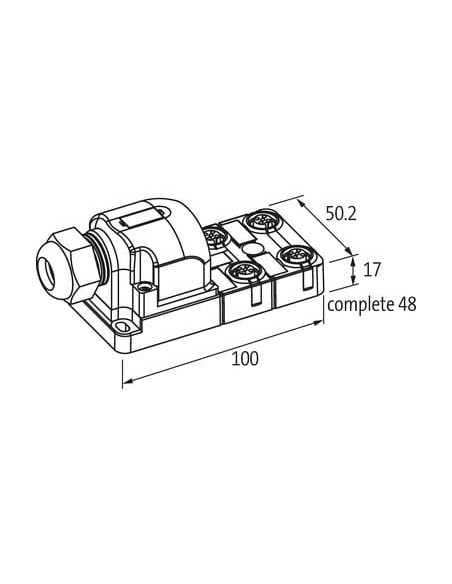

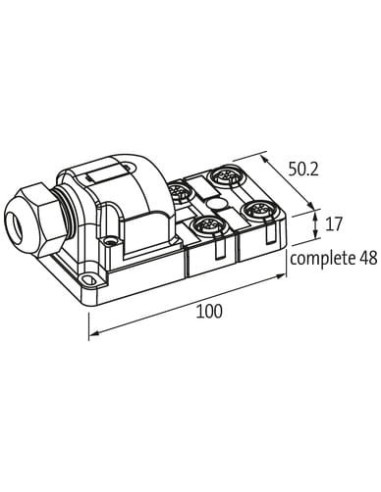

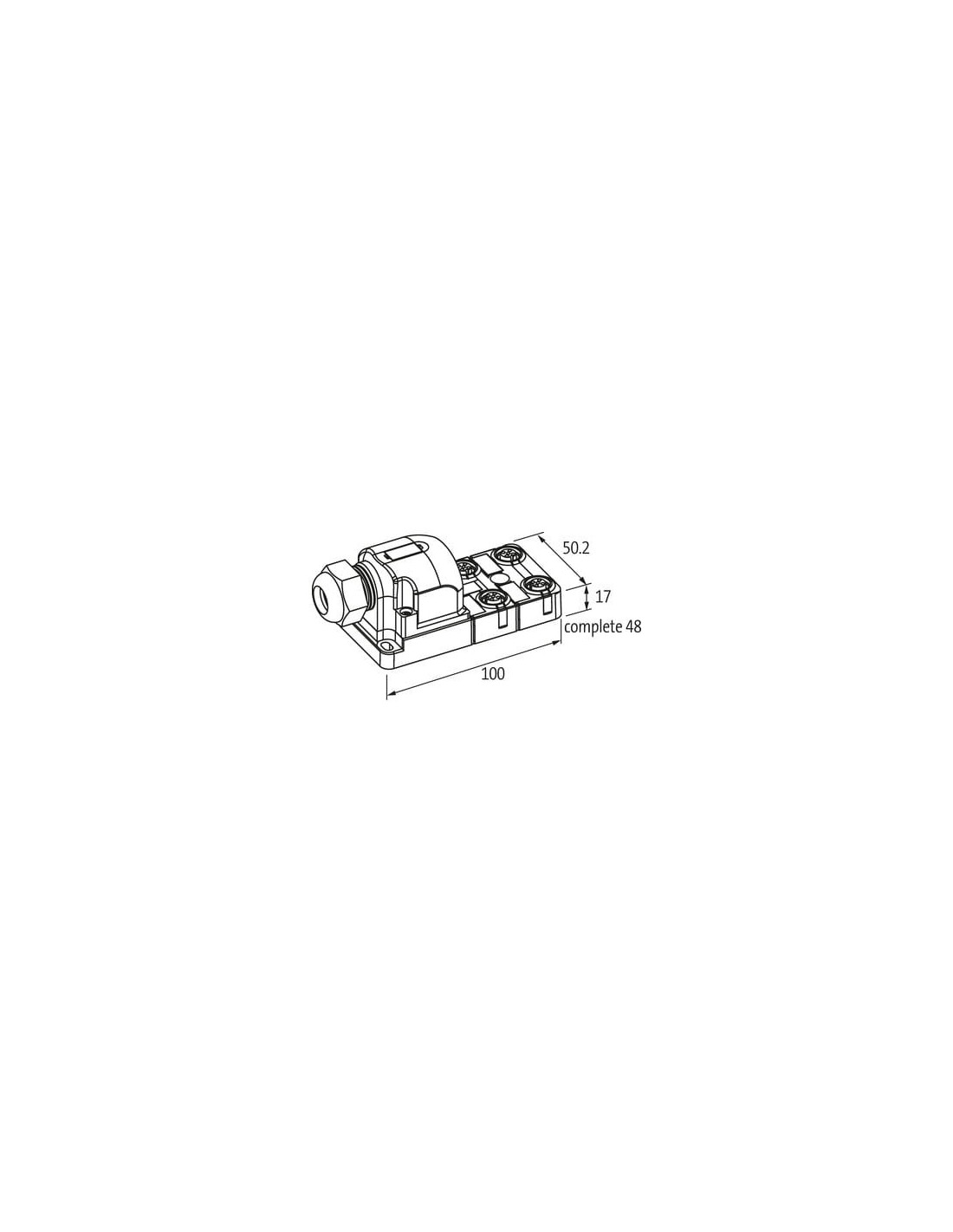

Kompaktowe wymiary (100 mm x 50,2 mm x 48 mm) umożliwiają wygodny montaż również w ograniczonych przestrzeniach. Odporność na trudne warunki przemysłowe oraz prosta, intuicyjna instalacja z użyciem śrubowych zacisków wtykowych pozwalają na elastyczną rozbudowę i modernizację istniejących instalacji automatyki.
Niezawodność oraz łatwość podłączenia zapewniają szybką wymianę i serwis elementów automatyki, co skraca przestoje produkcji i podnosi efektywność pracy maszyn.
Dlaczego warto wybrać moduł pasywny Exact12 4xM12 5-polowy?
- Uniwersalność – obsługa szerokiej gamy czujników i urządzeń.
- Wysoka odporność mechaniczna i środowiskowa – zapewnia długą żywotność produktu.
- Zgodność z normami przemysłowymi – bezpieczeństwo i niezawodność w każdej aplikacji.
- Intuicyjność instalacji – szybki montaż, wygodna eksploatacja.
Moduł pasywny Exact12 to sprawdzony wybór wszędzie tam, gdzie istotne są niezawodność, bezpieczeństwo i elastyczność w systemach automatyki przemysłowej.
