8-portowy, 5-piny
Moduł podstawowy bez diody LED
Możliwość rozdzielenia potencjałów
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
Inne długości kabli są dostarczane na życzenie.
Dane elektryczne | Zasilanie
| Napięcie robocze DC | 24 V |
| Prąd roboczy na styk maks. | 4 A |
| Prąd sumaryczny przy 1-krotnym zasilaniu elektrycznym maks. | 8 A |
| Prąd sumaryczny przy 2-krotnym zasilaniu elektrycznym maks. | 16 A |
Dane techniczne | Komunikacja przemysłowa
| Liczba sygnałów na slot | 2 |
Instalowanie | Podłączanie
| Gwint montażowy | M12 x 1 |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP67 |
| Stopień ochrony, warunek dodatkowy | przykręcone, zamontowane |
Ochrona urządzenia | Media
| Flame resistance | trudnopalne |
Dane mechaniczne | Dane materiałowe
| Materiał obudowa | Tworzywo sztuczne |
Dane mechaniczne | Dane montażowe
| Typ montażu | Schraubgewinde |
| Wysokość | 149,2 mm |
| Szerokość | 50,2 mm |
| Głębokość | 16,5 mm |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -20 °C |
| Temperatura robocza maks. | 80 °C |

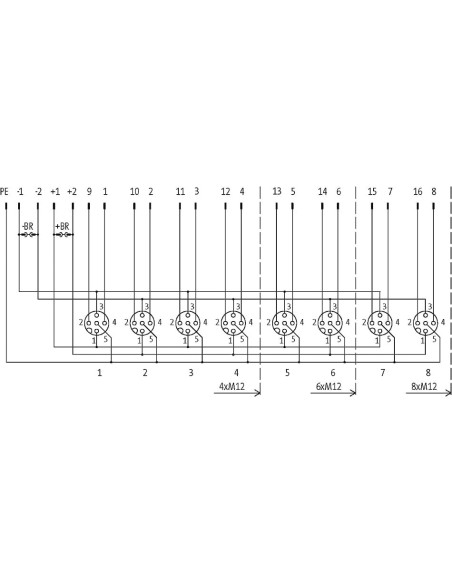

Parametry zacisków
Typ przyłącza 1
| Family construction form | Cap |
| Liczba biegunów | 21 |
Typ przyłącza 2
| Family construction form | M12 |
| Gender | female |
| Kolor uchwytu stykowego | czarny |
| Kodowanie | A |
| Liczba biegunów | 5 |

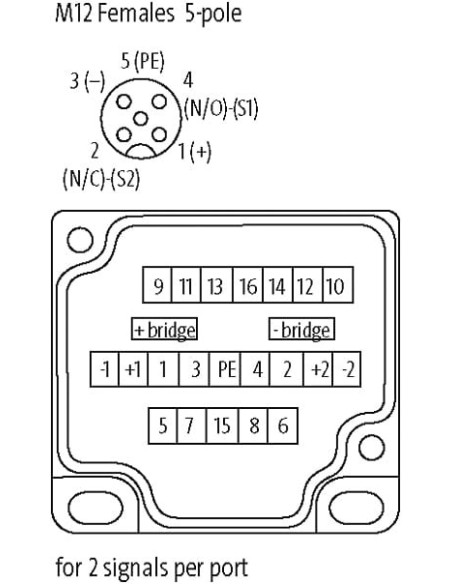

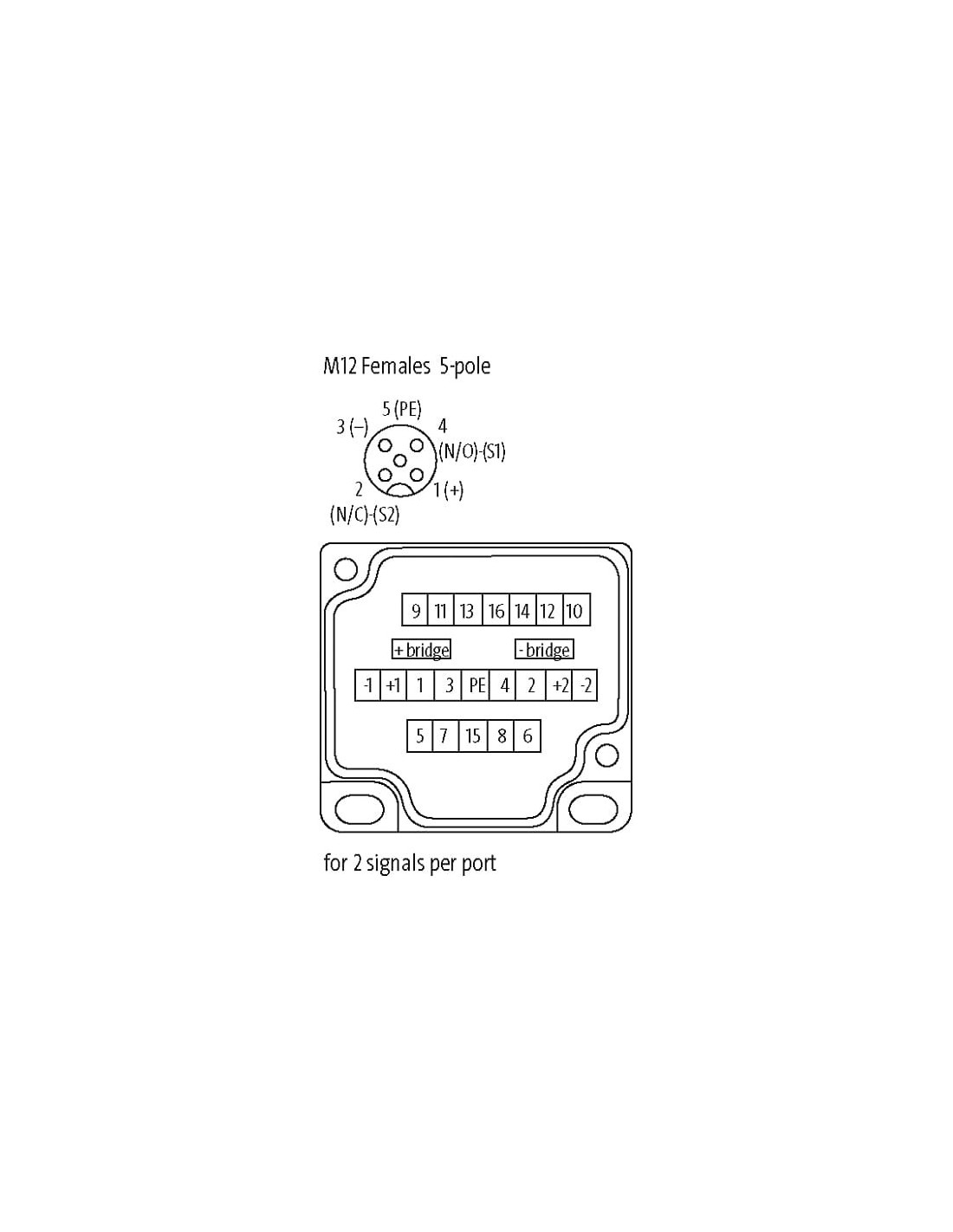

| PIN 1 | + |
| PIN 2 | NC |
| PIN 3 | - |
| PIN 4 | S |
| PIN 5 | PE |

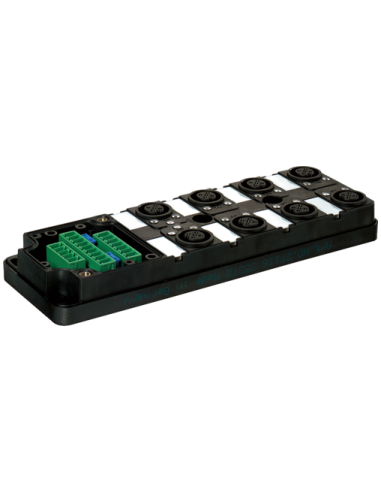

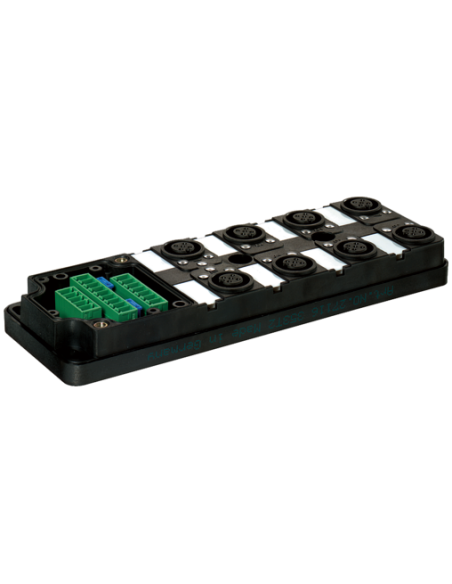

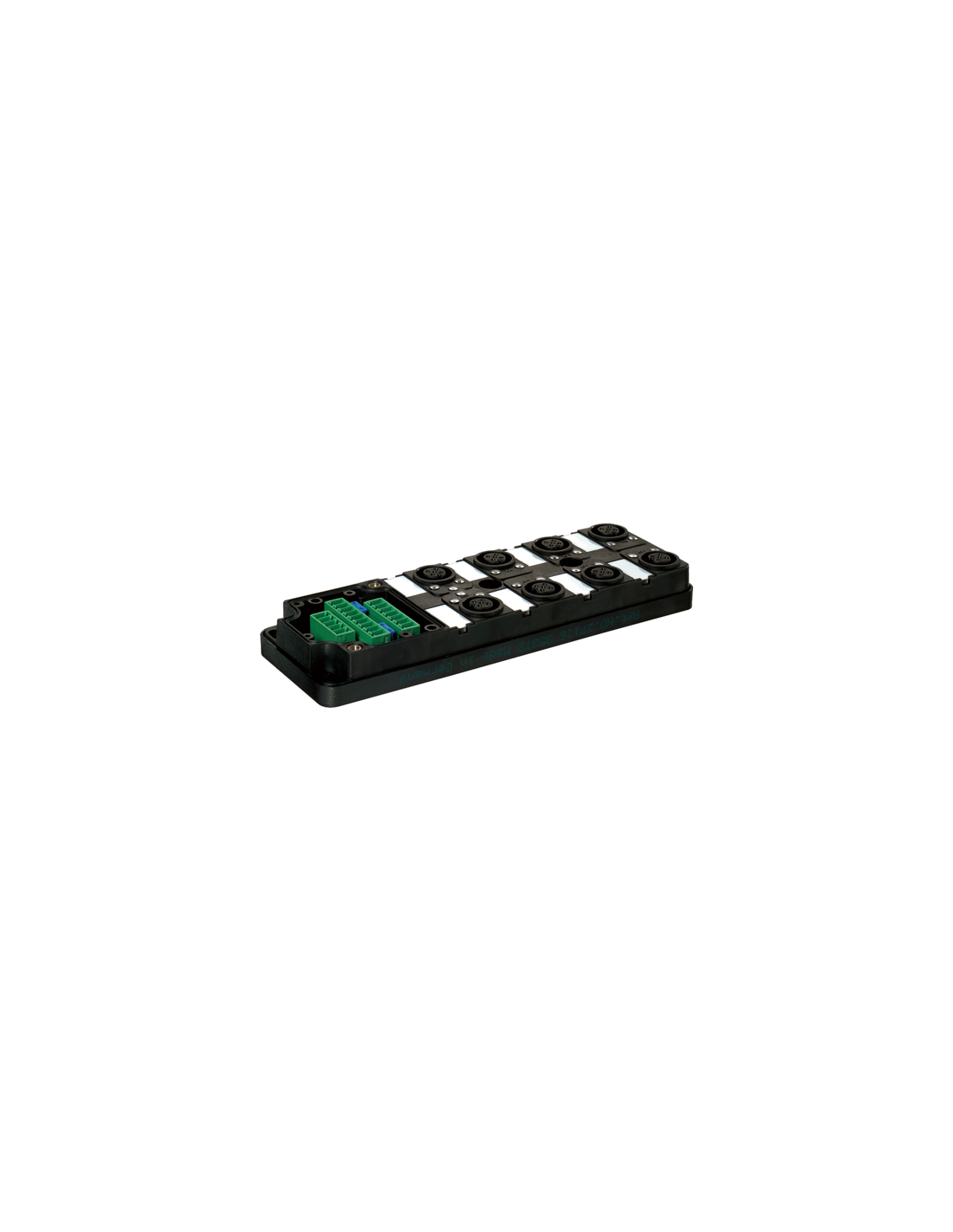

Moduł rozdzielczy MVP12 8xM12 5-polowy – nowoczesne rozwiązanie do automatyki przemysłowej
Moduł MVP12, 8xM12, 5-polowy o numerze referencyjnym 276596 to funkcjonalny element przeznaczony do rozbudowanych systemów automatyki przemysłowej. Zapewnia efektywne i bezpieczne połączenie sygnałów oraz zasilania urządzeń końcowych w skomplikowanych instalacjach przemysłowych.
Zalety i możliwości zastosowania modułu MVP12 8xM12, 5-polowego
Produkt dedykowany jest do przemysłowych aplikacji, w których wymagana jest wysoka liczba połączeń sygnałowych i zasilających przy zachowaniu kompaktowych rozmiarów oraz solidnej konstrukcji. Uniwersalność oraz łatwość integracji sprawiają, że moduł doskonale sprawdzi się w:
- Systemach automatyki maszyn i linii produkcyjnych
- Rozproszonych instalacjach czujników i elementów wykonawczych
- Przemyśle spożywczym i chemicznym (po uprzedniej weryfikacji odporności materiałów na agresywne substancje)
- Aplikacjach wymagających wysokiej niezawodności i szczelności
Wytrzymałość i trwałość – wysoka odporność na warunki przemysłowe
Obudowa modułu została wykonana z wysokiej jakości tworzywa sztucznego, które wykazuje podwyższoną odporność chemiczną oraz doskonałą odporność na działanie olejów. Konstrukcja spełnia wymagania stopnia ochrony IP67 (zgodnie z EN IEC 60529), dzięki czemu moduł jest odporny na pyły oraz krótkotrwałe zanurzenie w wodzie przy prawidłowym montażu i dokręceniu złączy.
Elastyczność konfiguracji i bezpieczeństwo połączeń

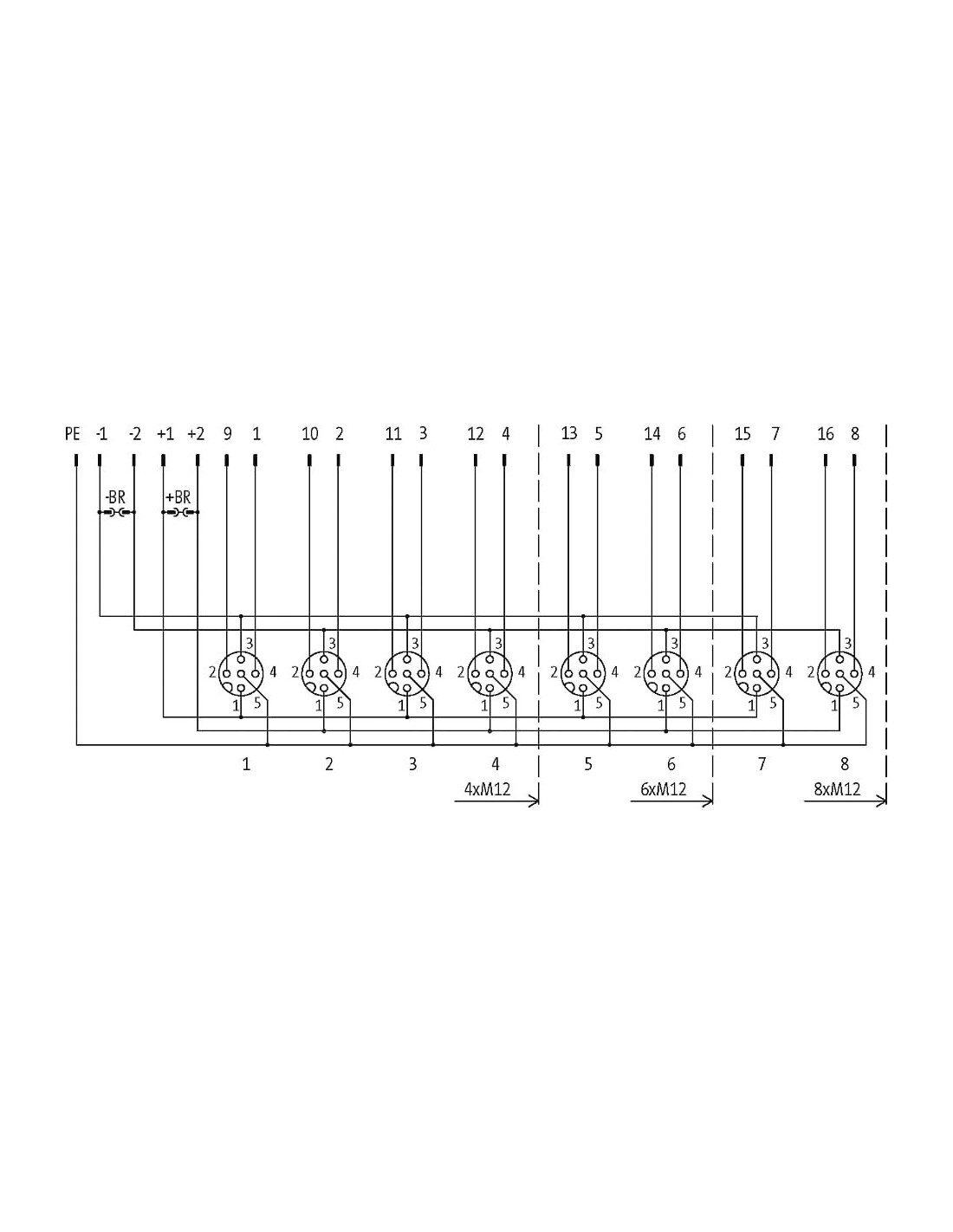

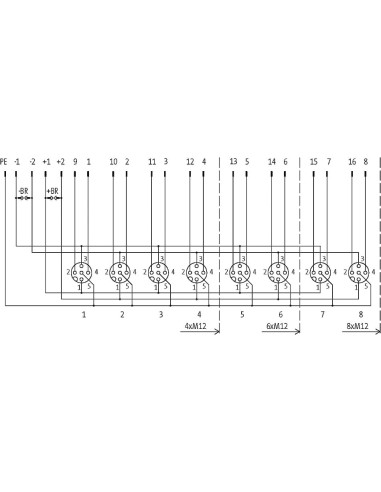

Możliwość rozdzielenia potencjałów nadaje modułowi elastyczność w projektowaniu nawet najbardziej zaawansowanych aplikacji. Wymienne mostki potencjałowe pozwalają na szybkie dostosowanie układu zasilania do indywidualnych potrzeb instalacji.
- Obsługa dwóch sygnałów na każdy port
- 8 portów M12 w konfiguracji 5-polowej
- Wysoka obciążalność prądowa – do 16 A łącznie przy dwukrotnym zasilaniu
Prosty i pewny montaż w każdej aplikacji przemysłowej
Zastosowanie gwintów montażowych M12 x 1 oraz czytelnie oznaczonych złącz śrubowych gwarantuje szybkie i bezproblemowe podłączenie przewodów. Moduł dostępny jest w kompaktowej, solidnej obudowie o wymiarach: wysokość 149,2 mm, szerokość 50,2 mm, głębokość 16,5 mm, co umożliwia łatwe umiejscowienie na każdej szynie montażowej.
Parametry eksploatacyjne – niezawodność w szerokim zakresie temperatur
Moduł zapewnia niezawodną pracę w zakresie temperatur roboczych od -20°C do 80°C, co umożliwia zastosowanie zarówno w standardowych, jak i wymagających warunkach środowiskowych.
Typowe zastosowania modułu MVP12 8xM12, 5-polowego
- Automatyka procesowa i przemysł maszynowy – organizacja i centralizacja okablowania czujników oraz siłowników
- Technika pakowania, logistyka i magazynowanie – szybka rozbudowa instalacji sygnałowych bez ingerencji w główną szafę sterowniczą
- Maszyny spożywcze i rozlewnicze – odporność na wilgoć, oleje i niektóre substancje chemiczne
- Ogólne zastosowania przemysłowe – rozdzielnia sygnałów do systemów bezpieczeństwa, monitoring linii produkcyjnych
Podsumowanie – korzyści z zastosowania modułu rozdzielczego MVP12
Moduł rozdzielczy MVP12 8xM12 5-polowy o kodzie 276596 stanowi kompletne i efektywne rozwiązanie w zakresie podłączania oraz rozdzielania sygnałów i zasilania w instalacjach automatyki przemysłowej. Jego modułowa budowa oraz wysoka odporność na czynniki zewnętrzne zapewniają solidność, pewność działania i elastyczność w każdej aplikacji.
