4-portowy UNIWERSALNY
10.0 m
kabel zbiorczy podłączona na stałe
bez LED
Inne długości kabli są dostarczane na życzenie.
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
Dane elektryczne | Zasilanie
| Napięcie robocze AC | 42 V |
| Napięcie robocze DC | 42 V |
| Prąd roboczy na styk maks. | 4 A |
Instalowanie | Podłączanie
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP65, IP67 |
Ochrona urządzenia | Media
| Flame resistance | trudnopalne |
Dane mechaniczne | Dane materiałowe
| Materiał obudowa | Tworzywo sztuczne |
Dane mechaniczne | Dane montażowe
| Typ montażu | Schraubgewinde |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -20 °C |
| Temperatura robocza maks. | 70 °C |
| Additional condition temperature range | depending on cable quality |
Dane dotyczące kabla
General data | Cable
| Identyfikacja przewodu | 398 |
| Rodzaj przewodu | 2 |
| Funkcja kabla | Hybrydowe, Sygnał, Power |
| Kolor izolacji | szary |
| Type of Certificate | cURus |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 7 wires o Wypełniacz rdzeniowy twisted |
| Amount stranding (type 2) | 1 |
| Stranding (type 2) | 12 wires o Sposób łączenia twisted |

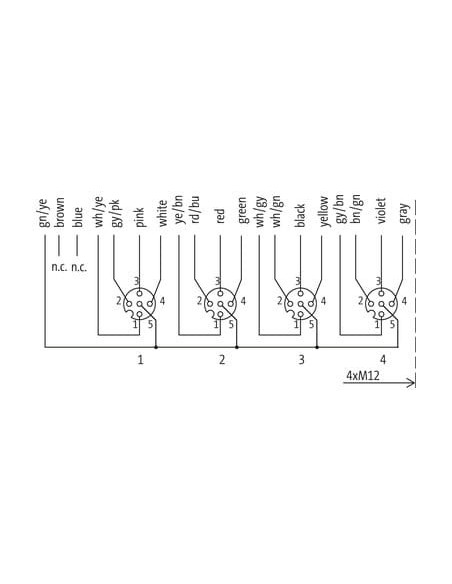

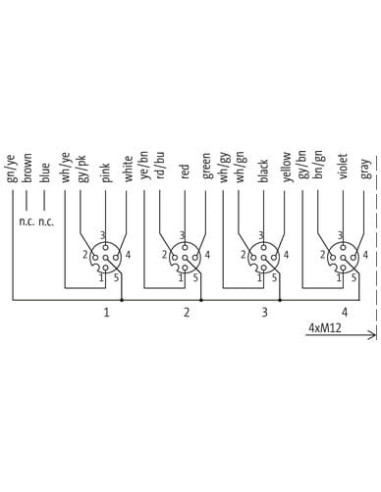

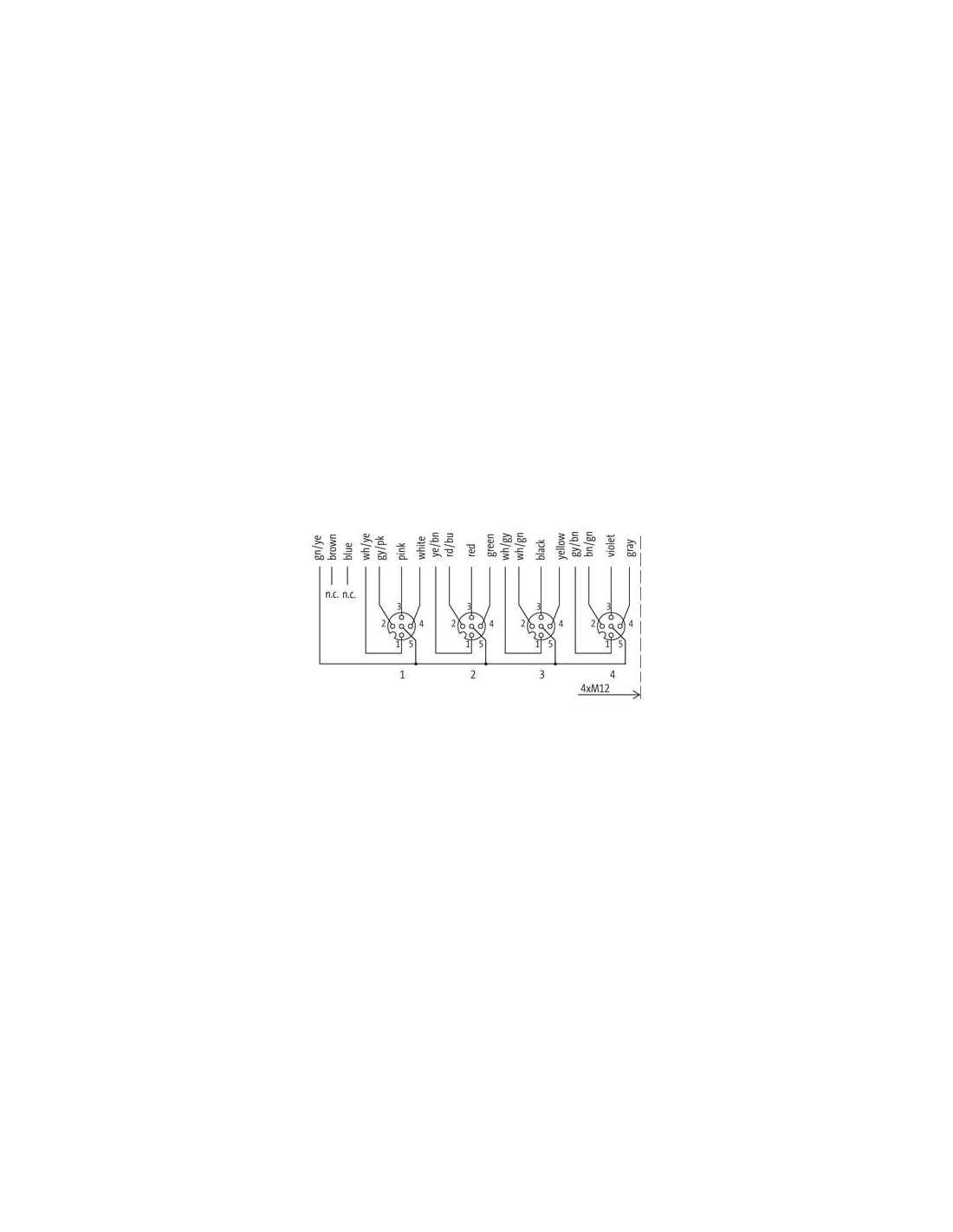

| wire arrangement | biały, szaro-różowe, brązowo-zielony, żółty, zielono-biały, zielony, czerwono-niebieskie, (fioletowy, brązowo-szary, czarny, szaro-biały, czerwony, brązowo-żółty, rosa, żółto-biały, szary, niebieski, , zielono-żółte) |
Mechanical data | Cable
| Cable weigth | 165 g/m |
| Materiał płaszcz | PUR |
| Twardość krawędzi osłona | 87 ± 5 Shore A |
| Bez składników (płaszcz) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezsilikonowe |
| Outer-diameter (jacket) | 10 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Materiał płaszcza wewnętrznego | PVC |
| Kolor (płaszcz wewnętrzny) | szary |
| Material wire insulation | PVC |
| Amount wires | 16 |
| Outer diameter insulation | 1,3 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 43 ± 5 Shore D |
| Material properties wire insulation | możliwość dobrej obróbki maszynowej |
| Ingredient freeness wire insulation | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezsilikonowe |
| Amount strands (wire) | 19 |
| Diameter of single wires | 0,15 mm |
| Conductor crosssection (wire) | 0,34 mm² |
| Material conductor wire | Skrętka miedziana, goła |
| Conductor type (wire) | Klasa skrętki 5 |
| Material wire insulation (Power) | PVC |
| Outer diameter wire insulation (Power) | 1,8 mm |
| Tolerance outer diameter wire insulation (Power) | ±5 % |
| Shore hardness wire insulation (Power) | 43±5 Shore D |
| Material properties wire insulation (Power) | możliwość dobrej obróbki maszynowej |
| Ingredient freeness wire insulation (Power) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezsilikonowe |
| Liczba żył (zasilanie) | 3 |
| Amount strands wire (Power) | 42 |
| Diameter of single wires (Power) | 0,15 mm |
| Wire conductor cross section (Power) | 0,75 mm² |
| Material conductor wire (Power) | Skrętka miedziana, goła |
| Conductor type wire (Power) | Klasa skrętki 6 |
Electrical data | Cable
| Max. rated voltage (conductor - conductor) | 300 V |
| Max. rated voltage (conductor - ground) | 300 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 4 A |
| Current carrying capacity min. wire (Power) | 7,8 A |
| Electrical resistance line constant wire | 57 Ω/km @ 20 °C |
| Electrical resistance coating wire (Power) | 26 Ω/km @20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 2 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 2 kV @ 60 s |
Temperature range | Cable
| Temperatura robocza min. (stała) | -30 °C |
| Temperatura robocza maks. (stała) | 80 °C |
| Temperatura robocza min. (w ruchu) | -5 °C |
| Temperatura robocza maks. (w ruchu) | 70 °C |
Resistances | Cable
| Odporność na płomień | IEC 60332-2-2 | UL 1581 § 1090 | UL 1581 § 1100 FT2 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | dobre, sprawdzić w zależności od zastosowania | DIN EN 60811-404 |
Installation | Cable
| Promień zgięcia (stały) | 5 x Outer diameter |
| Promień gięcia (w ruchu) | 10 x Outer diameter |
| Liczba cykli gięcia (C-track) | 2 Mio. @ 25 °C |
| Dystans (C-track) | 5 m @ 25 °C |
| Prędkość ruchu (C-track) | 2 m/s @ 25 °C |
Parametry zacisków
Typ przyłącza 1
| Family construction form | free cable end |
| Liczba biegunów | 8 |
Typ przyłącza 2
| Family construction form | free cable end |
| Liczba biegunów | 19 |
Typ przyłącza 3
| Family construction form | M12 |
| Gender | female |
| Kolor uchwytu stykowego | czarny |
| Kodowanie | A |
| Liczba biegunów | 5 |

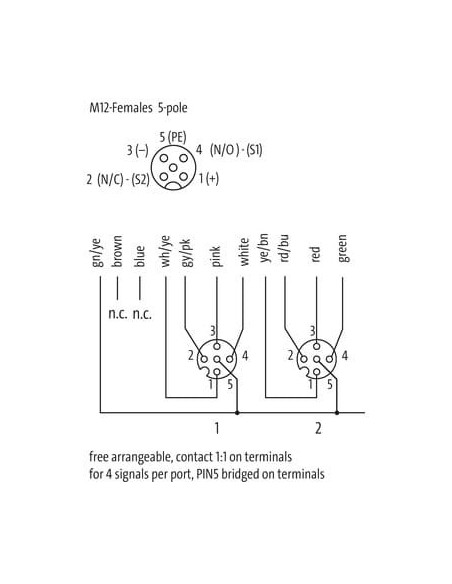

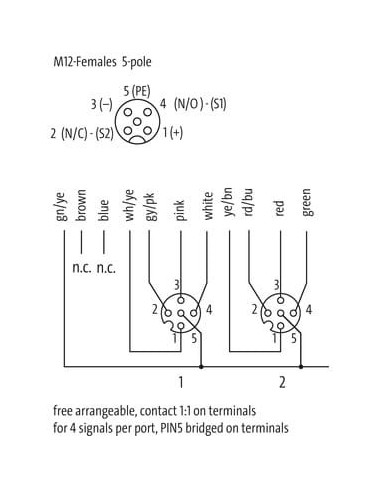

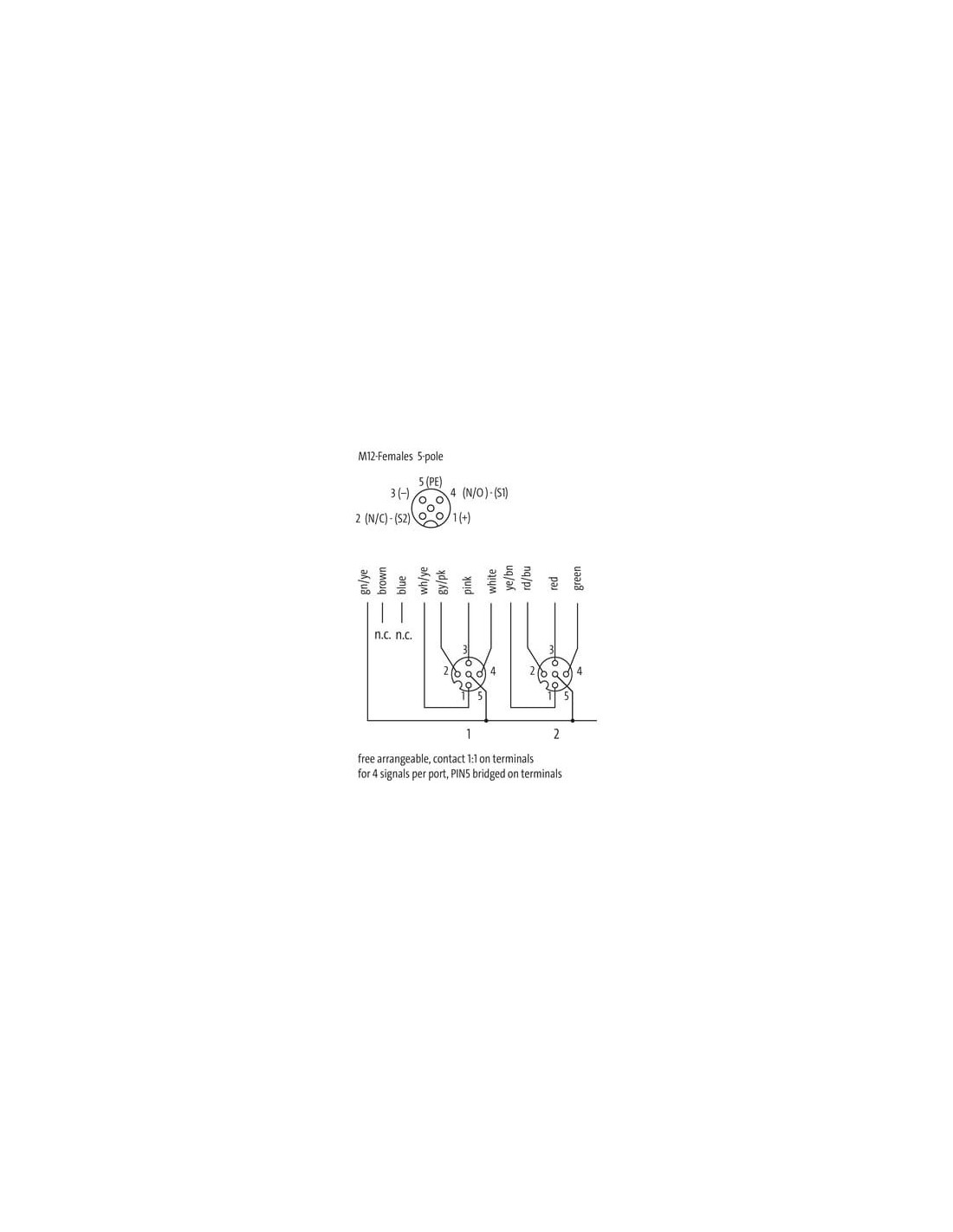

| PIN 1 | S 1 |
| PIN 2 | S 2 |
| PIN 3 | S 3 |
| PIN 4 | S 4 |
| PIN 5 | PE |
Typ przyłącza 4
| Family construction form | M8 |
| Gender | female |
| Kolor uchwytu stykowego | czarny |
| Kodowanie | A |
| Liczba biegunów | 3 |
| PIN 1 | + |
| PIN 3 | - |
| PIN 4 | S |
Moduł pasywny Exact12 Universal 1:1, 4xM12 – zastosowanie i zalety
Moduł pasywny Exact12 Universal 1:1, 4xM12 (kod produktu: 8000-84712-3981000) to niezawodne i uniwersalne rozwiązanie do rozdzielania sygnałów w aplikacjach automatyki przemysłowej. Urządzenie umożliwia łatwe i efektywne połączenie kilku sygnałów za pomocą czterech złączy M12, co czyni je doskonałym wyborem zarówno do instalacji maszyn, jak i systemów sterowania.
Solidna konstrukcja i odporność na warunki zewnętrzne
Obudowa modułu wykonana jest z wytrzymałego tworzywa sztucznego, które charakteryzuje się bardzo dobrą odpornością chemiczną oraz na działanie olejów. Wytrzymałość mechaniczna oraz stopień ochrony na poziomie IP65 / IP67 sprawiają, że produkt doskonale sprawdza się w trudnych warunkach przemysłowych, gdzie wymagana jest odporność na wilgoć, kurz oraz kontakt z substancjami chemicznymi.
Łatwość montażu i integracji – 4-portowy rozdzielacz M12
Moduł wyposażony jest w cztery porty M12 o standardowym gwincie (M12 x 1), co znacząco ułatwia montaż w istniejących instalacjach. Moduł sprzedawany jest z 10-metrowym wyprowadzeniem przewodu, co pozwala na elastyczność podczas integracji w szafach sterowniczych i na liniach produkcyjnych. Brak diod LED sygnalizacyjnych eliminuje ryzyko nieprawidłowej interpretacji sygnalizacji i zwiększa niezawodność połączeń.
Bezpieczeństwo, normy i kompatybilność przemysłowa
Moduł pasywny Exact12 Universal spełnia wymagania wielu norm bezpieczeństwa (w tym cURus), a zastosowane materiały są wolne od halogenów, ołowiu, kadmu, FCKW i silikonu. Odpowiedni dobór przewodów, wysokie parametry ognioodporności (trudnopalność PVC/PUR) oraz szeroki zakres temperatur pracy od -20°C do 70°C umożliwiają bezpieczne użytkowanie w różnych warunkach, także w strefach narażonych na podwyższone temperatury lub obecność czynników chemicznych.
- Uniwersalność zastosowań: automatyka przemysłowa, maszyny produkcyjne, robotyka, systemy transportowe.
- Odporność na czynniki zewnętrzne: kurz, woda, oleje i chemikalia.
- Możliwość zamówienia indywidualnych długości kabli.
- Stabilność połączeń elektrycznych dzięki wysokiej jakości przewodom i złączom.
- Prosta instalacja – złącza M12, montaż śrubowy.
- Odpowiedni do aplikacji standardowych oraz wymagających rozwiązań rozdzielających sygnały w panelach sterujących i maszynach.
Typowe zastosowania modułu pasywnego Exact12 Universal 1:1
Moduł pasywny 4xM12 znajduje zastosowanie w szerokiej gamie aplikacji przemysłowych, takich jak:
- Rozdzielanie sygnałów czujników i aktuatorów w liniach produkcyjnych.
- Instalacje maszynowe i automatyzacyjne wymagające niezawodnego oraz przejrzystego okablowania.
- Panele i szafy sterownicze.
- Robotyka oraz systemy transportowe.
- Strefy wymagające wysokiej odporności na czynniki środowiskowe.
Dlaczego warto wybrać moduł pasywny Exact12 Universal 1:1, 4xM12?
Stosowanie modułu pasywnego Exact12 Universal 1:1, 4xM12 ułatwia porządkowanie okablowania, skraca czas montażu oraz zwiększa niezawodność połączeń w trudnych warunkach przemysłowych. Dzięki wytrzymałej konstrukcji, szerokiej kompatybilności z urządzeniami i rozdzielaniu sygnałów w układzie 1:1, moduł ten gwarantuje stabilność oraz długą żywotność instalacji automatyki.
