Koszyk
Dostępny
4-portowy, 4-piny
Typ PNP
Zaciski wtykowe sprężynowe
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
Dane elektryczne | Zasilanie
| Napięcie robocze DC | 24 V |
| Prąd roboczy na styk maks. | 4 A |
| Prąd sumaryczny maks. | 8 A |
Dane techniczne | Instalowanie
| Przekrój przyłącza maks. | 1,5 mm² |
| Numer AWG maks. | 16 |
Instalowanie | Podłączanie
| Typ połączenia | Zaciski sprężynowe FK |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP65, IP67 |
Ochrona urządzenia | Media
| Flame resistance | trudnopalne |
Dane mechaniczne | Dane materiałowe
| Materiał obudowa | Tworzywo sztuczne |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -20 °C |
| Temperatura robocza maks. | 70 °C |
Parametry zacisków
Typ przyłącza 1
| Family construction form | Cap |
| Liczba biegunów | 12 |
Typ przyłącza 2
| Family construction form | M12 |
| Gender | female |
| Kolor uchwytu stykowego | czarny |
| Kodowanie | A |
| Liczba biegunów | 4 |

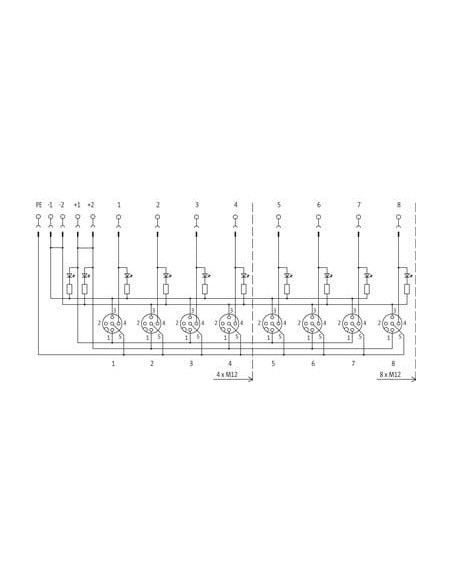

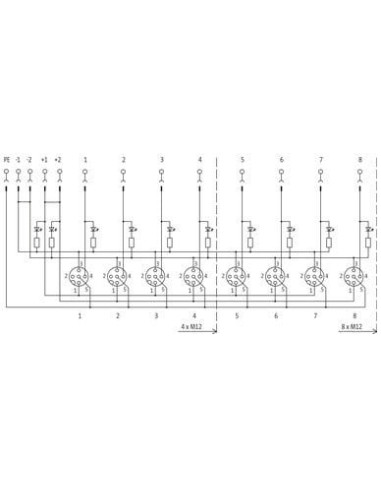

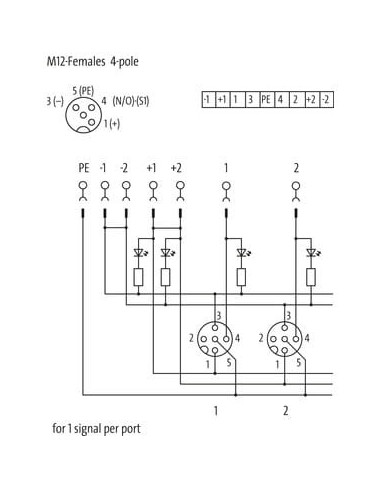

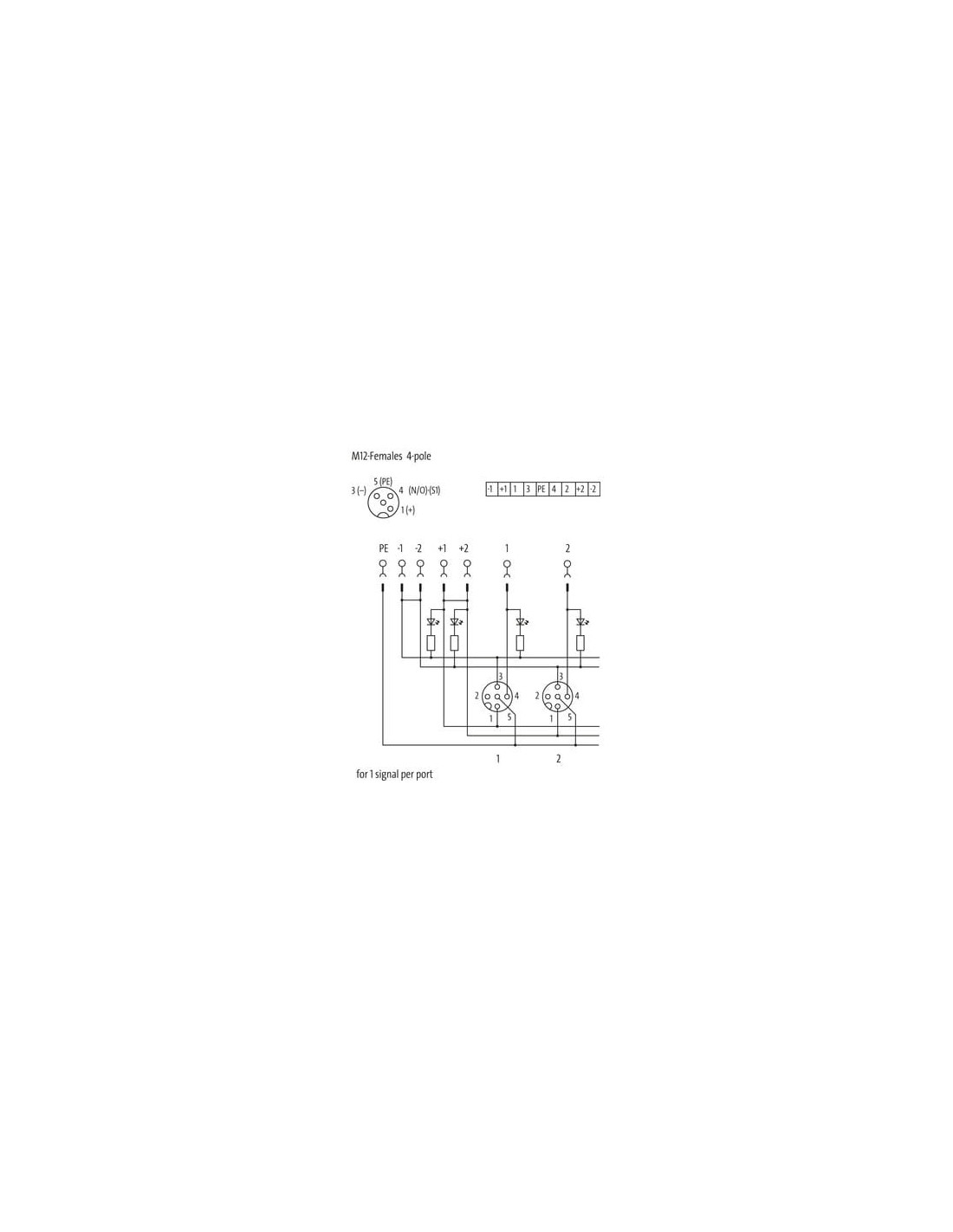

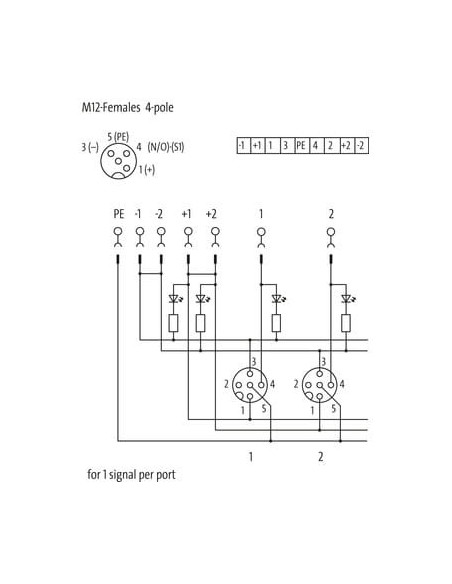

| PIN 1 | + |
| PIN 2 | n.c. |
| PIN 3 | - |
| PIN 4 | NO S 1 |
| PIN 5 | PE |

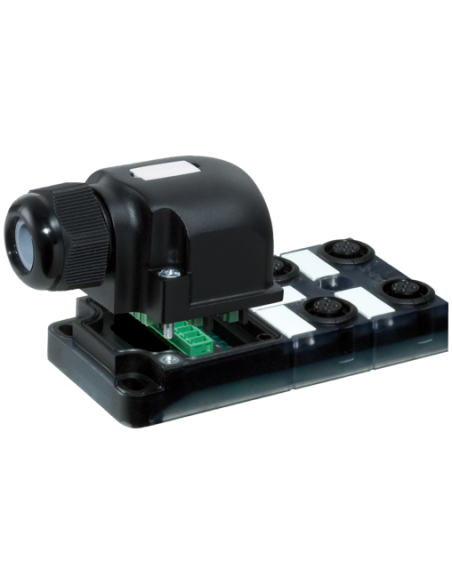

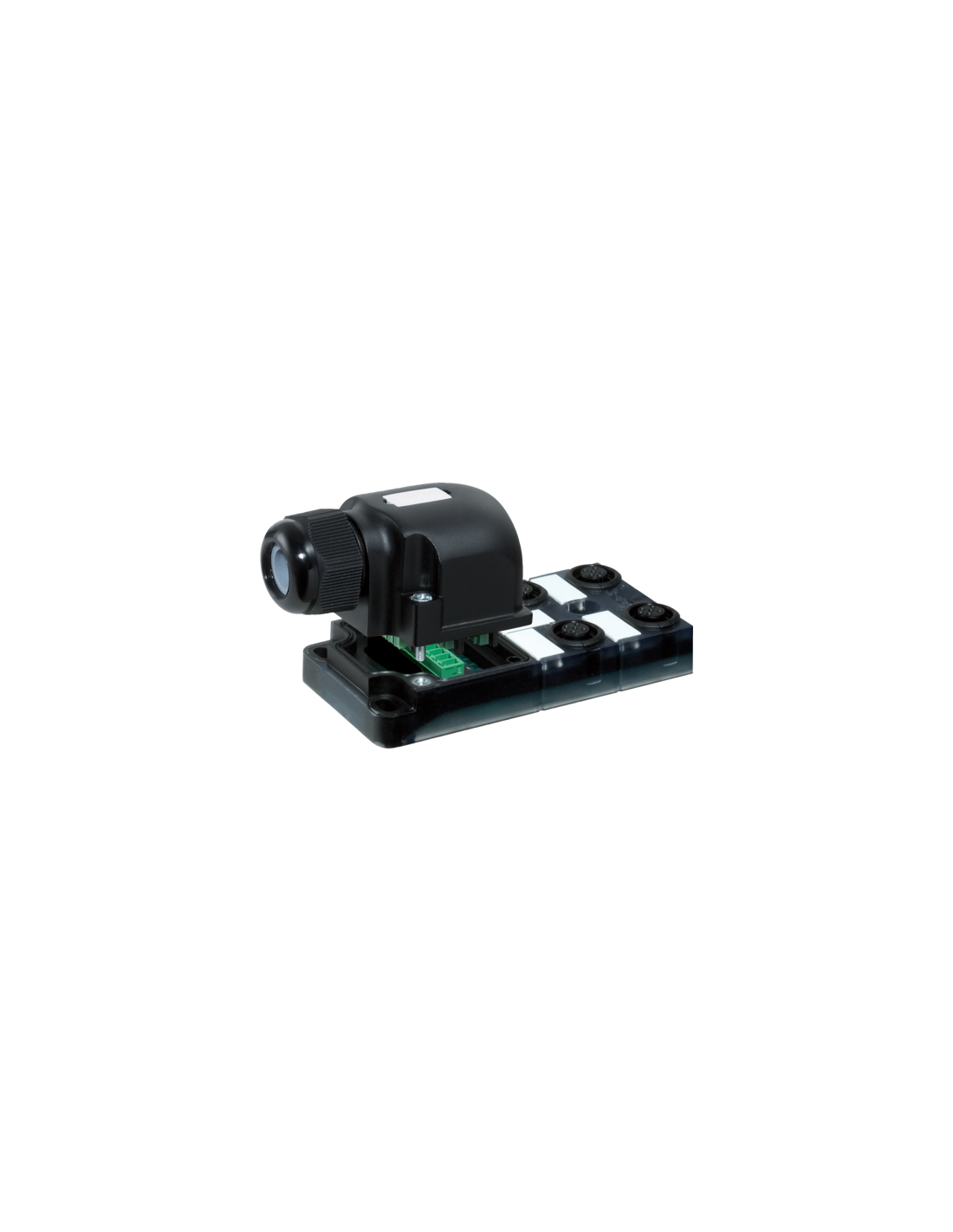

Moduł pasywny Exact12 4xM12, 4-polowy – wysokiej jakości rozdzielacz sygnałów
Moduł pasywny Exact12, 4xM12, 4-polowy, o kodzie produktu 8000-84440-0000000, to niezawodne rozwiązanie przeznaczone do rozdzielania sygnałów w aplikacjach przemysłowych. Ten kompaktowy moduł zapewnia bezpieczne i elastyczne połączenia elektryczne, szczególnie w wymagających środowiskach automatyki i robotyki.
Zalety modułu pasywnego Exact12, 4xM12 – efektywność i uniwersalność
Moduł Exact12 oferuje wiele istotnych korzyści użytkowych, które sprawiają, że jest idealny do realizacji rozproszonych połączeń sygnałowych w szafach sterowniczych oraz bezpośrednio na maszynach:
- Kompaktowa budowa – umożliwia montaż w ograniczonych przestrzeniach.
- Łatwa i szybka instalacja dzięki zaciskom wtykowym sprężynowym oraz intuicyjnemu układowi złączy.
- Cztery gniazda M12 (4-polowe) umożliwiają równoczesne podłączenie kilku czujników lub elementów wykonawczych.
- Wysoka odporność chemiczna i na działanie olejów – obudowa wykonana z wysokiej klasy tworzywa sztucznego, co gwarantuje trwałość nawet w trudnych warunkach przemysłowych.
- Podwyższony stopień ochrony IP65/IP67 – idealny dla środowisk narażonych na wodę, pyły i inne zanieczyszczenia.
- Trudnopalność materiału zwiększa bezpieczeństwo instalacji.
- Uniwersalność połączeń – zastosowanie w szerokiej gamie systemów automatyki przemysłowej.
Typowe zastosowania modułu Exact12
Moduły pasywne 4xM12 Exact12 są powszechnie wykorzystywane w:
- Automatyce przemysłowej – do rozdzielania i zbierania sygnałów cyfrowych oraz analogowych z czujników i siłowników.
- Budowie maszyn – integracja z maszynami produkcyjnymi, pakującymi i sortującymi.
- Systemach transportowych – agregacja sygnałów z elementów linii produkcyjnych.
- Robotyce – elastyczne przyłączenie sensorów w układach ruchomych.
- Aplikacjach wymagających odporności na oleje i czynniki chemiczne.

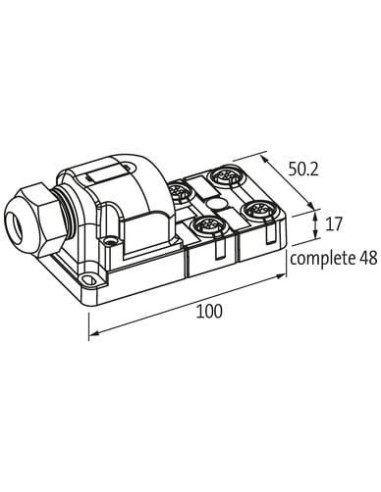

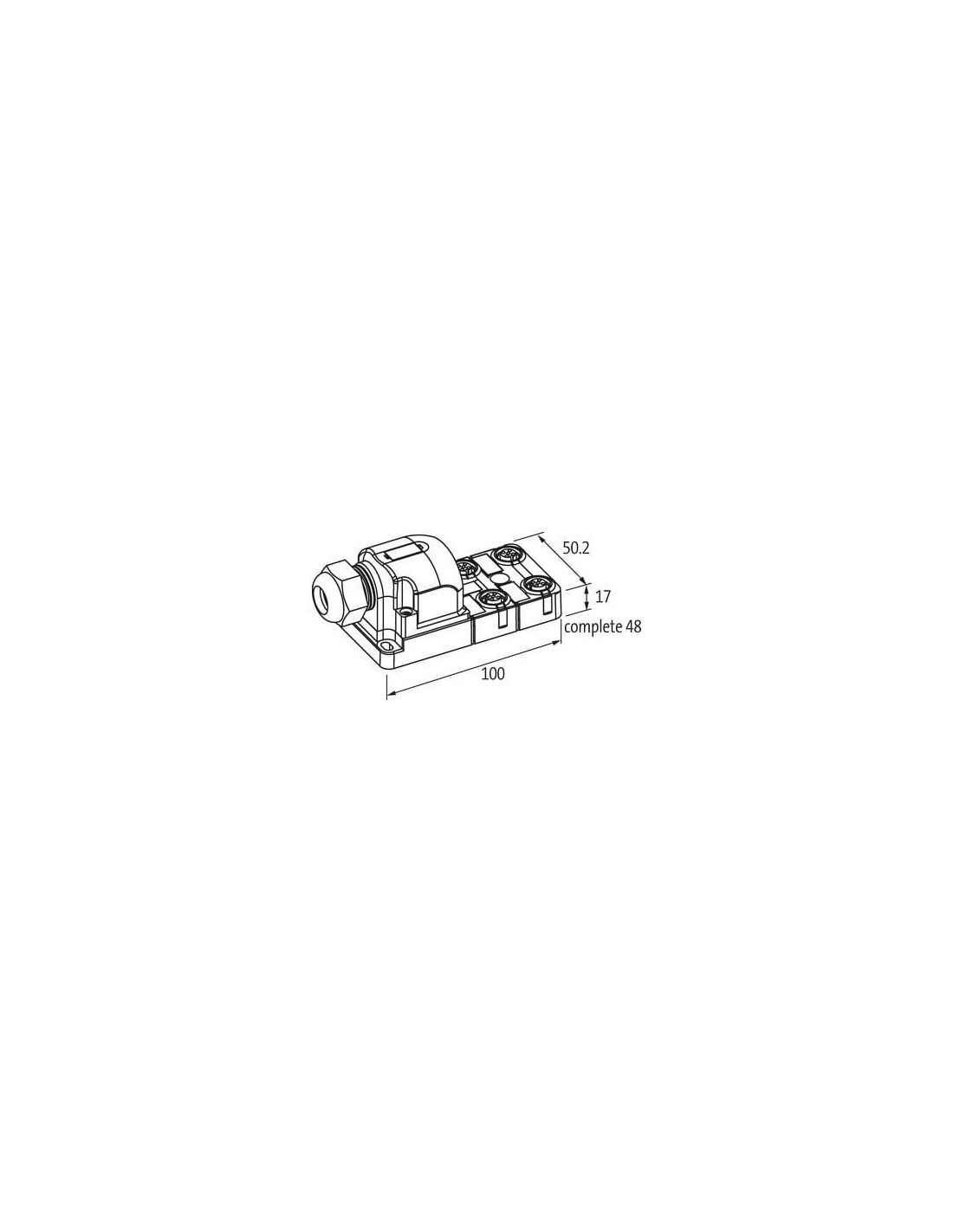

Konstrukcja i parametry modułu Exact12 4xM12 – najważniejsze cechy techniczne
Moduł pasywny Exact12 charakteryzuje się:
- Solidną obudową (tworzywo sztuczne odporne chemicznie i na oleje).
- Łatwym podłączeniem przewodów o przekroju do 1,5 mm² (maksymalny numer AWG: 16).
- Wysokim prądem roboczym (do 4 A na styk, 8 A sumarycznie).
- Bezpiecznym i pewnym połączeniem za pomocą gniazd M12 4-polowych (PNP, kodowanie A, wyjścia żeńskie).
- Zakresem temperatury pracy od -20°C do +70°C – odpowiedni do większości zastosowań przemysłowych.
Moduł zapewnia uporządkowane, przejrzyste połączenia oraz ogranicza czas montażu i błędy instalacyjne.
Dlaczego warto wybrać moduł pasywny Exact12?
- Doskonała trwałość w wymagających aplikacjach przemysłowych.
- Wysokie parametry elektryczne i mechaniczne zapewniające niezawodność instalacji.
- Szybki montaż i prosta diagnostyka podłączeń dzięki standaryzowanym złączom i przejrzystej budowie.
Moduł pasywny Exact12, 4xM12, 4-polowy spełni oczekiwania wszędzie tam, gdzie liczy się bezawaryjna transmisja sygnałów i minimalizacja czasu przestojów serwisowych.
