8-portowy, 5-piny
5.0 m
bez LED, do 125 V AC/DC
Inne długości kabli są dostarczane na życzenie.
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
Dane elektryczne | Zasilanie
| Napięcie robocze AC | 125 V |
| Napięcie robocze DC | 125 V |
| Prąd roboczy na styk maks. | 4 A |
Instalowanie | Podłączanie
| Gwint montażowy | M12 x 1 |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP65, IP67 |
Ochrona urządzenia | Media
| Flame resistance | trudnopalne |
Dane mechaniczne | Dane materiałowe
| Materiał obudowa | Tworzywo sztuczne |
Dane mechaniczne | Dane montażowe
| Typ montażu | Schraubgewinde |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -20 °C |
| Temperatura robocza maks. | 70 °C |
| Additional condition temperature range | depending on cable quality |
Dane dotyczące kabla
General data | Cable
| Identyfikacja przewodu | 452 |
| Kolor izolacji | szary |
| Type of Certificate | cURus |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 7 wires o Wypełniacz rdzeniowy twisted |
| Amount stranding (type 2) | 1 |
| Stranding (type 2) | 12 wires przeciwbieżne twisted |
| Bandowanie | Fleece |
| Filler | tak |

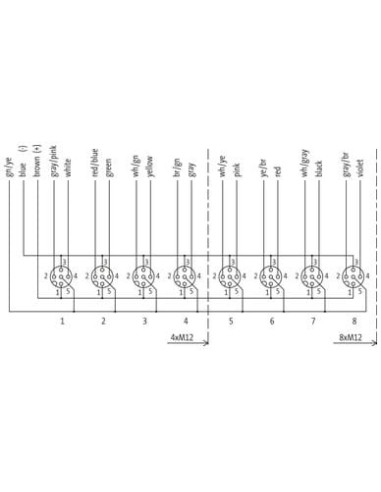

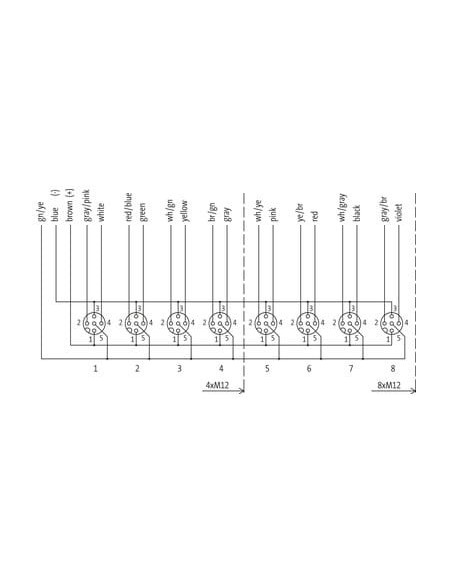

| wire arrangement | szaro-różowe, brązowo-zielony, żółty, zielono-biały, zielony, czerwono-niebieskie, biały, (brązowo-szary, czarny, szaro-biały, czerwony, brązowo-żółty, rosa, żółto-biały, szary, niebieski, , zielono-żółte, fioletowy) |
Mechanical data | Cable
| Cable weigth | 231 g/m |
| Materiał płaszcz | PUR |
| Twardość krawędzi osłona | 94 ± 5 Shore A |
| Bez składników (płaszcz) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy |
| Outer-diameter (jacket) | 11,5 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | TPE-E |
| Amount wires | 16 |
| Outer diameter insulation | 1,6 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 55 ± 5 Shore D |
| Ingredient freeness wire insulation | bezołowiowe, Wolne od FCKW, bezhalogenowy, bezsilikonowe, Wolne od LABS |
| Amount strands (wire) | 64 |
| Diameter of single wires | 0,1 mm |
| Conductor crosssection (wire) | 0,5 mm² |
| Material conductor wire | Skrętka miedziana, goła |
| Conductor type (wire) | Klasa skrętki 6 |
| Material wire insulation (Data) | TPE-E |
| Outer diameter wire insulation (Data) | 2,1 mm |
| Tolerance outer diameter wire insulation (data) | ± 5 % |
| Shore hardness wire insulation (Data) | 55 ± 5 Shore D |
| Ingredient freeness wire insulation (Data) | bezołowiowe, bezhalogenowy, bezsilikonowe, Wolne od LABS |
| Amount wires (Data) | 3 |
| Amount strands wire (Data) | 128 |
| Diameter of single wires (Data) | 0,1 mm |
| Conductor crosssection wire (Data) | 1 mm² |
| Material conductor wire (Data) | Skrętka miedziana, goła |
| Wire conductor type (Data) | Klasa skrętki 6 |
Electrical data | Cable
| Max. rated voltage (conductor - conductor) | 300 V |
| Max. rated voltage (conductor - ground) | 300 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 5,9 A |
| Obciążalność prądowa min. żyły (dane) | 15 A |
| Electrical resistance line constant wire | 39 Ω/km @ 20 °C |
| Electrical resistance coating wire (Data) | 20 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 2 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 2 kV @ 60 s |
Temperature range | Cable
| Temperatura robocza min. (stała) | -40 °C |
| Temperatura robocza maks. (stała) | 90 °C |
| Temperatura robocza min. (w ruchu) | -20 °C |
| Temperatura robocza maks. (w ruchu) | 90 °C |
Resistances | Cable
| Odporność na płomień | UL 1581 § 1100 FT2 | IEC 60332-2-2 | UL 1581 § 1090 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | dobre, sprawdzić w zależności od zastosowania | DIN EN 60811-404 |
Installation | Cable
| Promień zginania (instalowanie) | x Outer diameter |
| Promień zgięcia (stały) | 8 x Outer diameter |
| Promień gięcia (w ruchu) | 10 x Outer diameter |
| Liczba cykli gięcia (C-track) | 5 Mio. @ 25 °C |
| Dystans (C-track) | 5 m @ 25 °C |
| Prędkość ruchu (C-track) | 2 m/s @ 25 °C |
Parametry zacisków
Typ przyłącza 1
| Family construction form | free cable end |
| Liczba biegunów | 19 |
Typ przyłącza 2
| Family construction form | M12 |
| Gender | female |
| Kolor uchwytu stykowego | czarny |
| Kodowanie | A |
| Liczba biegunów | 5 |

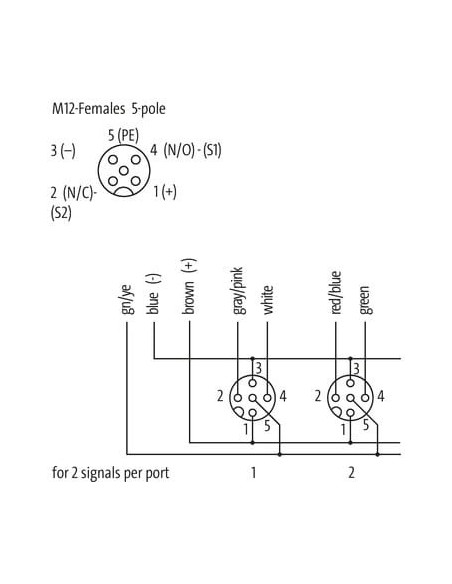

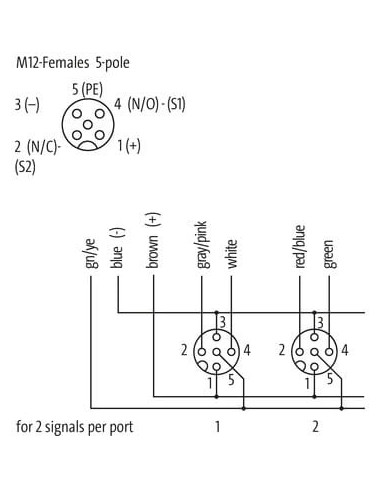

| PIN 1 | + |
| PIN 2 | NC S 2 |
| PIN 3 | - |
| PIN 4 | NO S 1 |
| PIN 5 | PE |
Złącze magistrali Exact12, 8xM12, 5-biegunowy z formowanym kablem – rozdzielacz sygnałów do przemysłowych aplikacji automatyki
Exact12 8xM12 5-biegunowy z formowanym przewodem o długości 5 metrów to wieloportowy rozdzielacz sygnałów, który jest dostosowany do profesjonalnych systemów automatyki przemysłowej. Produkt o kodzie 8000-88512-4520500 stanowi niezawodne i trwałe rozwiązanie do integracji wielu czujników oraz urządzeń wykonawczych w jednym miejscu. Dzięki zastosowaniu złączy M12 o pięciu biegunach obsługuje sygnały cyfrowe oraz analogowe w trudnych warunkach przemysłowych.
Zastosowanie rozdzielacza magistrali Exact12 w automatyce
Rozdzielacz sygnałów Exact12 znajduje szerokie zastosowanie w układach automatyki przemysłowej, takich jak linie produkcyjne, stanowiska montażowe, systemy transportu wewnętrznego, maszyny pakujące oraz systemy sortujące, a także wszędzie tam, gdzie wymagana jest wydajna i uporządkowana dystrybucja sygnałów z wielu czujników lub elementów wykonawczych.
- Optymalizacja instalacji: Umożliwia szybkie i uporządkowane podłączenie do 8 urządzeń z wyjściem M12, co znacząco upraszcza układanie przewodów w szafach sterowniczych i na maszynach.
- Przewodowa integracja: Doskonały do montażu w miejscach narażonych na wstrząsy, drgania i czynniki chemiczne.
- Jedno miejsce do serwisowania: Centralizacja połączeń pozwala na łatwe serwisowanie i szybszą diagnostykę usterek.
Wytrzymała obudowa i wysoka odporność na czynniki zewnętrzne
Obudowa z trwałego tworzywa sztucznego charakteryzuje się wysoką odpornością chemiczną oraz odpornością na oleje, dzięki czemu rozdzielacz może być stosowany w trudnych warunkach przemysłowych, np. w obrabiarkach, liniach produkcyjnych czy instalacjach zrobotyzowanych. Stopień ochrony IP65 oraz IP67 gwarantuje zabezpieczenie przed kurzem, wilgocią i zalaniem.
- Trudnopalność – spełnia normy UL 1581 oraz IEC 60332-2-2
- Odporność na działanie mediów agresywnych – doskonała do zastosowań w przemyśle spożywczym, motoryzacyjnym i maszynowym
- Solidne wykonanie – stabilność wymiarów oraz szczelność połączeń
Bezpieczne i stabilne połączenie elektryczne
Złącza M12 obsługują do 125 V AC/DC i prąd do 4 A na styk, co umożliwia bezpieczne zasilanie czujników oraz przesył sygnałów nawet w najbardziej wymagających aplikacjach. Opisywany rozdzielacz umożliwia łatwy montaż przy użyciu gwintu M12x1 oraz gwarantuje właściwe kodowanie złączy, co zapobiega błędom przyłączeniowym.
Wysokiej jakości kabel z powłoką PUR
Kabel o długości 5 m wykonany z materiału PUR odznacza się trudnopalnością, elastycznością oraz doskonałą odpornością na ścieranie, skręcanie i przecięcia. Minimalny promień gięcia oraz wysoka liczba cykli zgięcia zapewniają trwałość nawet w dynamicznych zastosowaniach (np. w tzw. chaintrackach – prowadnicach kablowych).
- Możliwość pracy w szerokim zakresie temperatur od -40°C do 90°C
- Kabel bezołowiowy, wolny od halogenów, kadmu i silikonów
- Odporny na działanie olejów, benzyn, środków czystości i wielu innych mediów przemysłowych
Wymiary i montaż rozdzielacza Exact12
Kompaktowa konstrukcja – 140 mm długości, 50 mm szerokości, 32 mm wysokości (całość) – pozwala na wygodny montaż nawet w ograniczonej przestrzeni, np. na profilach aluminiowych czy podstawach maszynowych.
Typowe obszary zastosowań Exact12, 8xM12, 5-biegunowy
- Automatyka przemysłowa: podłączenie czujników, zaworów i elementów wykonawczych do sterowników PLC
- Maszyny pakujące, linie produkcyjne i montażowe
- Systemy wizyjne i sortujące
- Robotyka oraz transport wewnątrzzakładowy
- Szybka modernizacja i przeglądy instalacji przemysłowych
Dzięki ustandaryzowanym złączom, rozgałęźnik Exact12 zapewnia kompatybilność z szeroką gamą czujników i urządzeń wykorzystywanych w nowoczesnych aplikacjach przemysłowych.
