4-portowy, 5-piny
Port M23, 19-piny
Bez LED sygnałów analogowych do 48 V AC/DC
Zastępuje identyczny produkt (nr art. 27531)
Dane elektryczne | Zasilanie
| Napięcie robocze AC maks. | 48 V |
| Napięcie robocze DC maks. | 48 V |
| Prąd roboczy na styk maks. | 4 A |
| Prąd sumaryczny maks. | 7,5 A |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP65, IP67, IP68 |

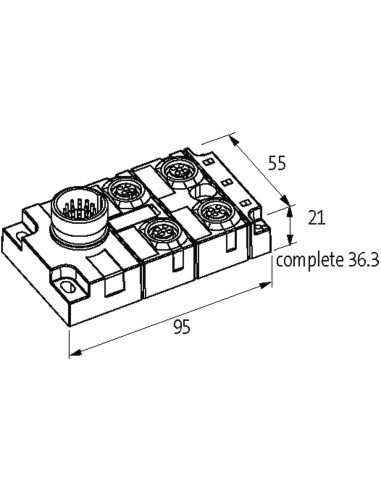

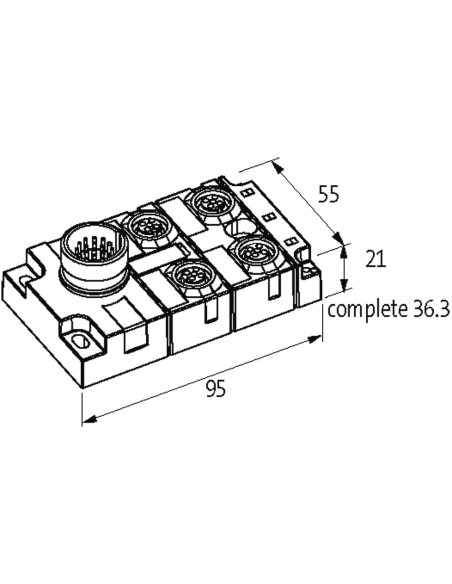

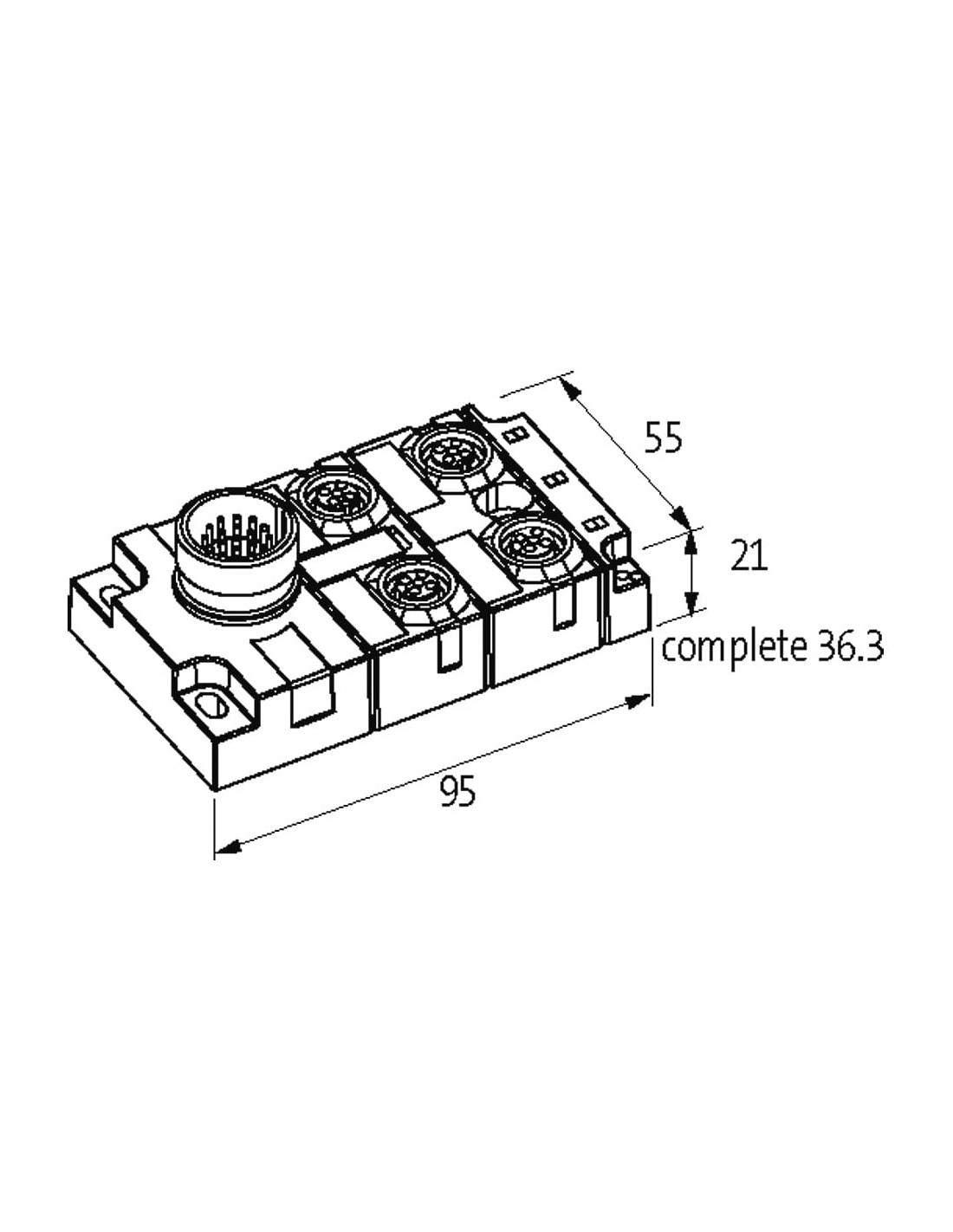

Dane mechaniczne | Dane materiałowe
| Powłoka obudowy | Nickeled |
| Materiał obudowa | Cynkowy odlew ciśnieniowy |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 80 °C |

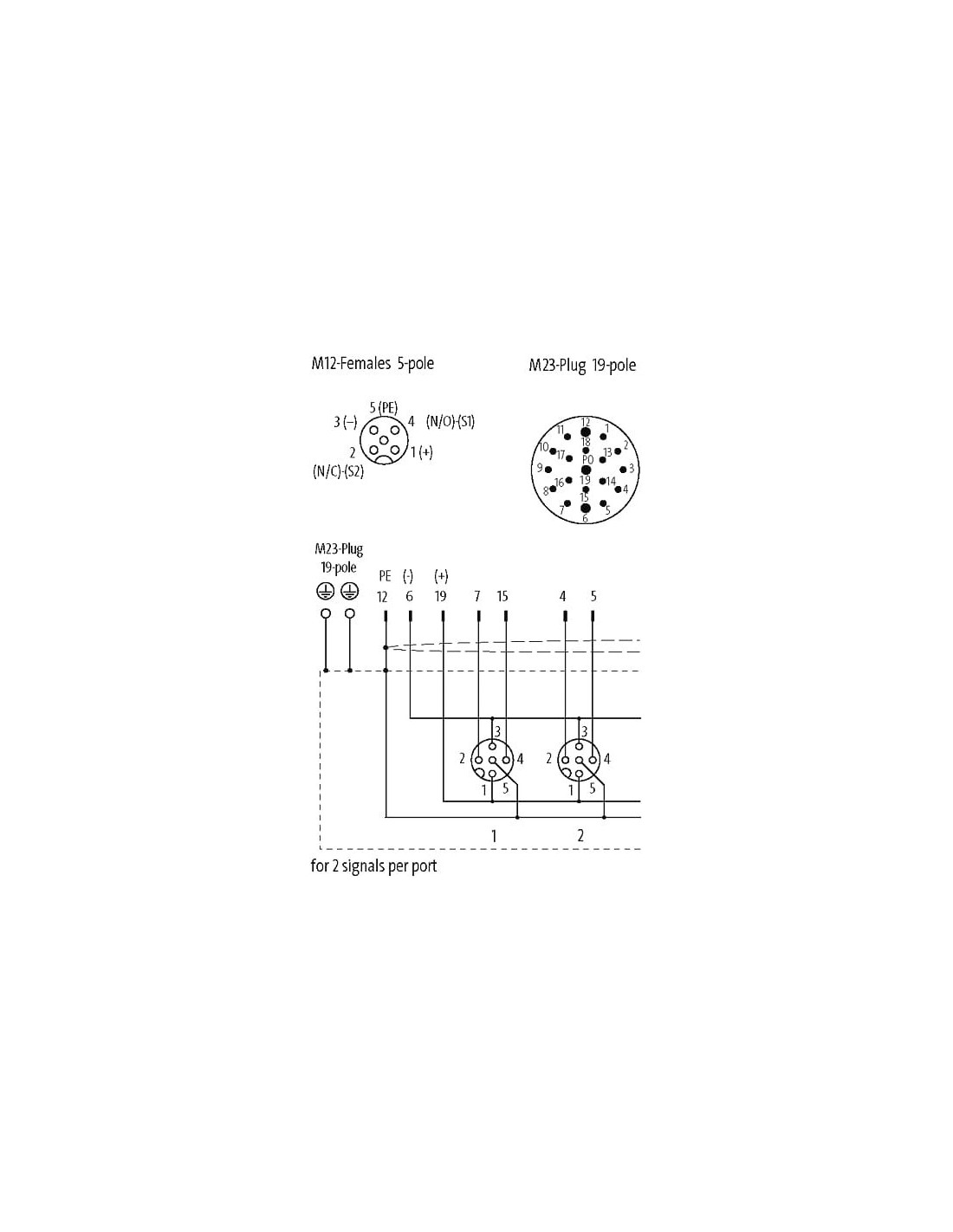

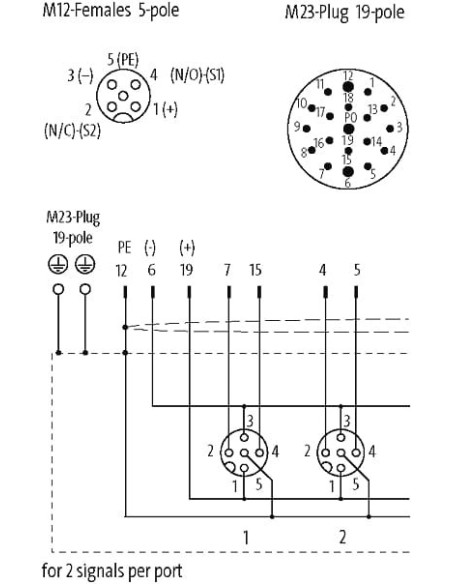

Parametry zacisków
Typ przyłącza 1
| Family construction form | M12 |
| Gender | female |
| Kolor uchwytu stykowego | czarny |
| Kodowanie | A |
| Liczba biegunów | 5 |
| PIN 1 | + |
| PIN 2 | NC S 2 |
| PIN 3 | - |
| PIN 4 | NO S 1 |
| PIN 5 | PE |

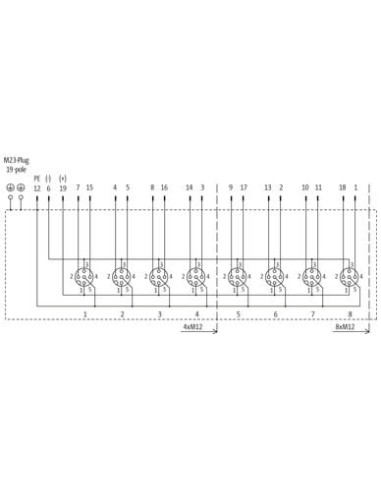

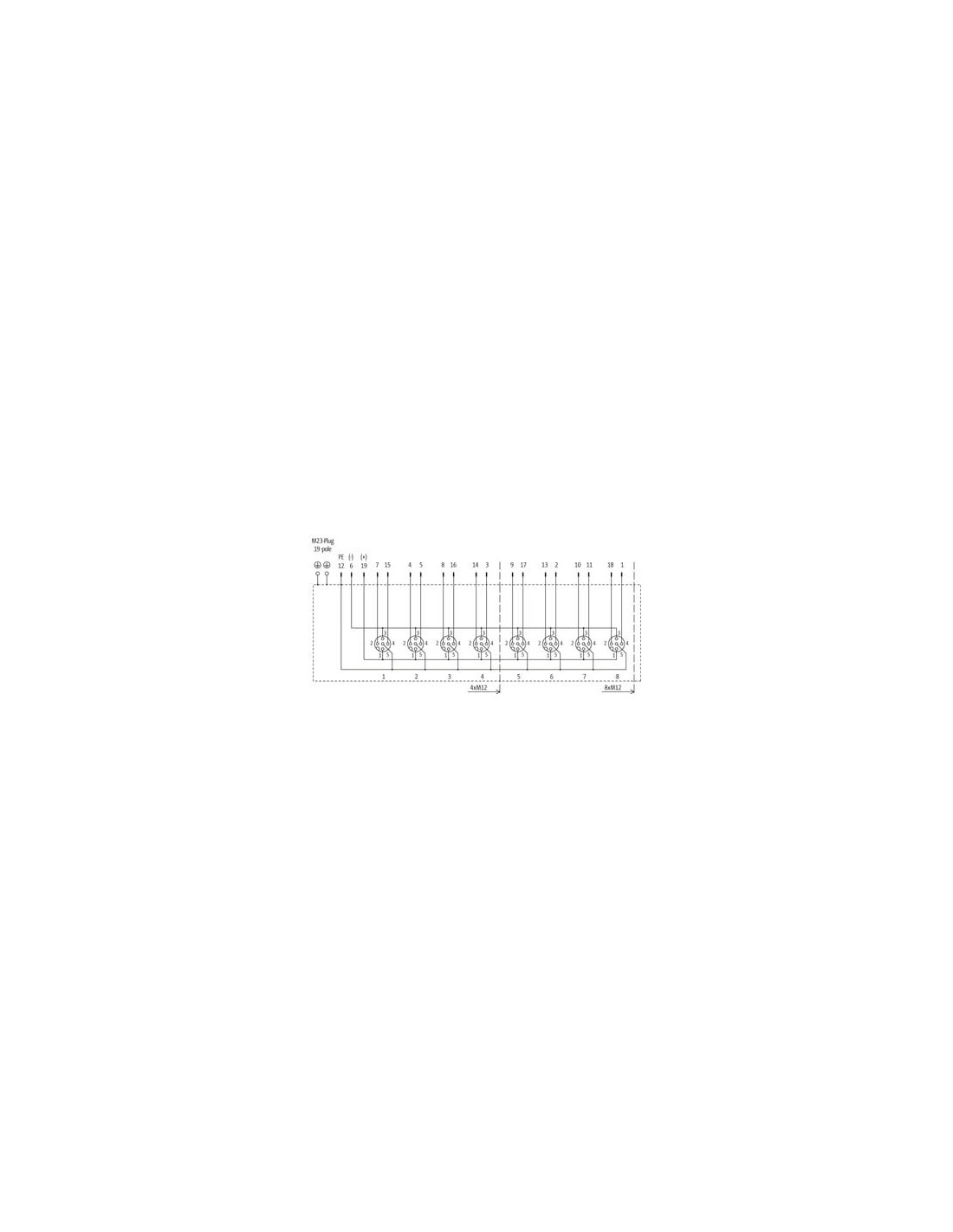

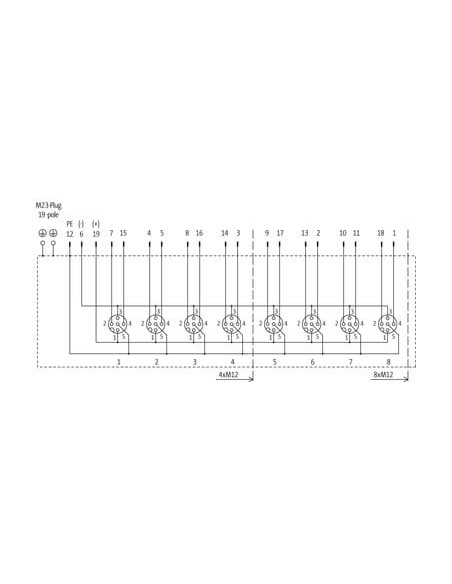

Typ przyłącza 2
| Family construction form | M23 |
| Gender | male |
| Kolor uchwytu stykowego | czarny |
| Kodowanie | A |
| Liczba biegunów | 19 |
| PIN 3 | GY |
| PIN 4 | RD / BU |
| PIN 5 | GN |
| PIN 6 | BU |
| PIN 7 | GY / PK |
| PIN 8 | WH / GN |
| PIN 12 | YE / GN |
| PIN 14 | BN / GN |
| PIN 15 | WH |
| PIN 16 | YE |
| PIN 19 | BN |

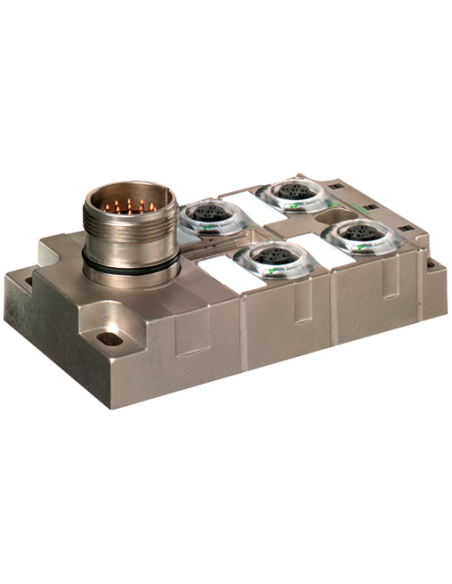

Moduł pasywny MVP-Metal 4xM12 5-polowy z wyjściem M23 19-polowym – profesjonalne rozwiązanie przemysłowe
Moduł pasywny MVP-Metal, 4xM12, 5-polowy, wyjście M23 19-polowe (kod produktu: 8000-54522-0000000) to niezawodny komponent przeznaczony do efektywnego i bezpiecznego rozdzielania sygnałów w instalacjach automatyki przemysłowej. Zaawansowana konstrukcja zapewnia solidność, wysoką trwałość oraz elastyczność montażu, nawet w wymagających warunkach pracy.
Zastosowanie modułu pasywnego MVP-Metal – łączenie przewodów sygnałowych
Moduł idealnie nadaje się do aplikacji automatyki przemysłowej, maszyn przemysłowych, robotyki oraz systemów sterowania, gdzie wymagana jest szybka i efektywna dystrybucja sygnałów. Moduł łączy cztery porty M12 (5-polowe) z jednym wyjściem M23 (19-polowym), co umożliwia uporządkowanie i centralizację okablowania.
- Integracja sygnałów cyfrowych i analogowych w jednym module
- Ułatwione prowadzenie instalacji dzięki kompaktowej i przemyślanej budowie
- Przewody sygnałowe są zabezpieczone przed warunkami środowiskowymi dzięki wysokiemu stopniowi ochrony IP65/IP67/IP68
- Prosty i szybki montaż dzięki standardowym złączom przemysłowym
Trwałość i bezpieczeństwo – moduł pasywny MVP-Metal do 48 V AC/DC
Moduł MVP-Metal wykonany jest z niklowanej obudowy z cynkowego odlewu ciśnieniowego, co gwarantuje odporność na uszkodzenia mechaniczne oraz korozję. Działa niezawodnie w szerokim zakresie temperatur od -25 °C do 80 °C. Brak wbudowanych diod LED sprawia, że doskonale sprawdza się w miejscach, gdzie sygnały analogowe nie wymagają dodatkowej sygnalizacji świetlnej, a konstrukcję można łatwo dostosować do indywidualnych potrzeb.
Wysoka kompatybilność – połączenia M12 oraz M23
Złącza typu M12 (żeńskie, 5-polowe) pozwalają na podłączenie standardowych czujników lub elementów wykonawczych, natomiast wyjście M23 (męskie, 19-polowe) umożliwia efektywne wyprowadzenie wszystkich sygnałów jednym przewodem do szafy sterowniczej lub innego układu nadrzędnego.
Typowe zastosowania modułu MVP-Metal 4xM12 5-polowego
- Automatyzacja maszyn produkcyjnych
- Budowa linii montażowych
- Skanery i czujniki w systemach kontroli jakości
- Systemy transportu wewnętrznego
- Integracja rozproszonych urządzeń wejścia/wyjścia
Moduł pasywny MVP-Metal, 4xM12, 5-polowy, wyjście M23 19-polowe to przemyślane i uniwersalne rozwiązanie, które zwiększa efektywność instalacji przemysłowych, gwarantując niezawodność, bezpieczeństwo i długotrwałą eksploatację, nawet w trudnych warunkach fabrycznych.
