Dostępny
8-portowy, 5-piny
PUR/PVC
Inne długości kabli są dostarczane na życzenie.
10.0 m
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
Dane elektryczne | Zasilanie
| Napięcie robocze DC | 24 V |
| Prąd roboczy na styk maks. | 4 A |
Instalowanie | Podłączanie
| Gwint montażowy | M12 x 1 |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP65, IP67 |
Ochrona urządzenia | Media
| Flame resistance | trudnopalne |
Dane mechaniczne | Dane materiałowe
| Materiał obudowa | Tworzywo sztuczne |
Dane mechaniczne | Dane montażowe
| Typ montażu | Schraubgewinde |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -20 °C |
| Temperatura robocza maks. | 70 °C |
| Additional condition temperature range | depending on cable quality |
Dane dotyczące kabla
General data | Cable
| Identyfikacja przewodu | 398 |
| Rodzaj przewodu | 2 |
| Funkcja kabla | Hybrydowe, Sygnał, Power |
| Kolor izolacji | szary |
| Type of Certificate | cURus |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 7 wires o Wypełniacz rdzeniowy twisted |
| Amount stranding (type 2) | 1 |
| Stranding (type 2) | 12 wires o Sposób łączenia twisted |
| wire arrangement | biały, szaro-różowe, brązowo-zielony, żółty, zielono-biały, zielony, czerwono-niebieskie, (fioletowy, brązowo-szary, czarny, szaro-biały, czerwony, brązowo-żółty, rosa, żółto-biały, szary, niebieski, , zielono-żółte) |
Mechanical data | Cable
| Cable weigth | 165 g/m |
| Materiał płaszcz | PUR |
| Twardość krawędzi osłona | 87 ± 5 Shore A |
| Bez składników (płaszcz) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezsilikonowe |
| Outer-diameter (jacket) | 10 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Materiał płaszcza wewnętrznego | PVC |
| Kolor (płaszcz wewnętrzny) | szary |
| Material wire insulation | PVC |
| Amount wires | 16 |
| Outer diameter insulation | 1,3 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 43 ± 5 Shore D |
| Material properties wire insulation | możliwość dobrej obróbki maszynowej |
| Ingredient freeness wire insulation | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezsilikonowe |
| Amount strands (wire) | 19 |
| Diameter of single wires | 0,15 mm |
| Conductor crosssection (wire) | 0,34 mm² |
| Material conductor wire | Skrętka miedziana, goła |
| Conductor type (wire) | Klasa skrętki 5 |
| Material wire insulation (Power) | PVC |
| Outer diameter wire insulation (Power) | 1,8 mm |
| Tolerance outer diameter wire insulation (Power) | ±5 % |
| Shore hardness wire insulation (Power) | 43±5 Shore D |
| Material properties wire insulation (Power) | możliwość dobrej obróbki maszynowej |
| Ingredient freeness wire insulation (Power) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezsilikonowe |
| Liczba żył (zasilanie) | 3 |
| Amount strands wire (Power) | 42 |
| Diameter of single wires (Power) | 0,15 mm |
| Wire conductor cross section (Power) | 0,75 mm² |
| Material conductor wire (Power) | Skrętka miedziana, goła |
| Conductor type wire (Power) | Klasa skrętki 6 |
Electrical data | Cable
| Max. rated voltage (conductor - conductor) | 300 V |
| Max. rated voltage (conductor - ground) | 300 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 4 A |
| Current carrying capacity min. wire (Power) | 7,8 A |
| Electrical resistance line constant wire | 57 Ω/km @ 20 °C |
| Electrical resistance coating wire (Power) | 26 Ω/km @20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 2 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 2 kV @ 60 s |
Temperature range | Cable
| Temperatura robocza min. (stała) | -30 °C |
| Temperatura robocza maks. (stała) | 80 °C |
| Temperatura robocza min. (w ruchu) | -5 °C |
| Temperatura robocza maks. (w ruchu) | 70 °C |
Resistances | Cable
| Odporność na płomień | IEC 60332-2-2 | UL 1581 § 1090 | UL 1581 § 1100 FT2 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | dobre, sprawdzić w zależności od zastosowania | DIN EN 60811-404 |
Installation | Cable
| Promień zgięcia (stały) | 5 x Outer diameter |
| Promień gięcia (w ruchu) | 10 x Outer diameter |
| Liczba cykli gięcia (C-track) | 2 Mio. @ 25 °C |
| Dystans (C-track) | 5 m @ 25 °C |
| Prędkość ruchu (C-track) | 2 m/s @ 25 °C |
Parametry zacisków
Typ przyłącza 1
| Family construction form | free cable end |
| Liczba biegunów | 19 |
Typ przyłącza 2
| Family construction form | M12 |
| Gender | female |
| Kolor uchwytu stykowego | czarny |
| Kodowanie | A |
| Liczba biegunów | 5 |
| PIN 1 | + |
| PIN 2 | NC S 2 |
| PIN 3 | - |
| PIN 4 | NO S 1 |
| PIN 5 | PE |
Moduł pasywny Exact12 8xM12 5-polowy – profesjonalna dystrybucja sygnałów
Moduł pasywny Exact12 to wytrzymały komponent automatyki przemysłowej, który umożliwia bezpieczną i wygodną dystrybucję sygnałów oraz zasilania. Model 8000-88510-3981000 został wyposażony w 8 portów M12, 5-polowych, co pozwala na jednoczesne podłączenie kilku urządzeń automatyki, czujników i elementów wykonawczych. Jest to rozwiązanie stworzone z myślą o zapewnieniu porządku, oszczędności miejsca oraz szybkiej wymiany i konserwacji komponentów w instalacjach przemysłowych.
Zastosowania modułu Exact12 8xM12
Typowe zastosowania obejmują:
- Systemy automatyki przemysłowej
- Linie produkcyjne i montażowe
- Maszyny i stanowiska zrobotyzowane
- Pozyskiwanie sygnałów z czujników oraz ich przekazywanie do sterowników PLC
- Dystrybucja zasilania i sygnałów dla złożonych układów
Najważniejsze zalety modułu Exact12 8xM12
- Wytrzymała obudowa z tworzywa sztucznego o podwyższonej odporności chemicznej oraz na oleje
- Wysoka szczelność – stopień ochrony IP65 oraz IP67 umożliwia pracę w trudnych warunkach przemysłowych
- Bezpieczne i szybkie połączenia dzięki standardowi złączy M12
- Szeroki zakres temperatury pracy od -20°C do 70°C, co umożliwia funkcjonowanie w różnych środowiskach
- Kabel hybrydowy zapewniający jednoczesne przesyłanie sygnałów oraz zasilania
- Ognioodporność oraz odporność na benzynę i oleje
- Wysokiej jakości przewód z izolacją PUR/PVC, odporny na uszkodzenia mechaniczne i liczne cykle gięcia
- Stabilne połączenie i pewność przesyłu sygnałów – dedykowany do pracy w wymagających aplikacjach przemysłowych
Budowa oraz podłączenie modułu pasywnego Exact12

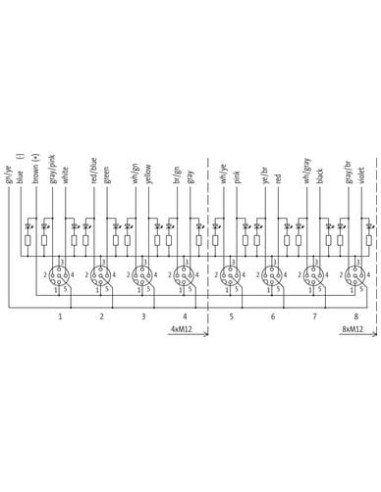

Moduł wyposażony jest w 8 gniazd M12, z których każde posiada 5 pinów, co pozwala na obsługę różnorodnych sygnałów i zasilania dla podłączanych komponentów. Sposób montażu oparty jest na wygodnym gwincie M12 x 1. Transparentne oznaczenia pinów umożliwiają łatwą identyfikację i minimalizują ryzyko błędnego podłączenia.
Konstrukcja przewodu zapewnia znakomitą elastyczność oraz odporność, nawet przy instalacjach narażonych na intensywne ruchy, a dzięki zastosowaniu materiałów bezołowiowych oraz wolnych od FCKW i silikonu jest przyjazna dla środowiska i spełnia rygorystyczne normy przemysłowe.
Możliwości integracji modułu Exact12
Moduł Exact12 dzięki uniwersalnemu systemowi złącz M12 doskonale sprawdzi się w rozbudowanych instalacjach automatyki, zarówno jako element modernizacji istniejących linii, jak i w nowo projektowanych aplikacjach. Zapewnia wysoką niezawodność oraz bezpieczeństwo działania, skraca czas serwisu i ułatwia rozbudowę systemu automatyki.
Dlaczego warto wykorzystać moduł pasywny Exact12 8xM12 5-polowy?
Decydując się na moduł pasywny Exact12 8xM12, zyskuje się solidne, niezawodne rozwiązanie komunikacyjne dla środowiska przemysłowego. Obsługa standardowych sygnałów, łatwość montażu oraz wysoka trwałość sprawiają, że jest to rozwiązanie, które sprawdzi się w najbardziej wymagających zastosowaniach.
