Moduł pasywny Exact12, 8xM12, 5-polowy, wyjście M23 19-polowe 8000-88520-0000000

8-portowy, 5-piny
Port M23
19 pinów zajętych
z diodą LED dla sygnałów cyfrowych PNP 24 V DC
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.

Dane elektryczne | Zasilanie

Ochrona urządzenia | Elektryczna

Ochrona urządzenia | Media

Dane mechaniczne | Dane materiałowe

Warunki otoczenia | Klimatyczne

Parametry zacisków

Typ przyłącza 1

Typ przyłącza 2

Moduł pasywny Exact12 8xM12 5-polowy, wyjście M23 19-polowe – profesjonalny rozdzielacz sygnałów

Moduł pasywny Exact12 o kodzie produktu 8000-88520-0000000 to nowoczesne rozwiązanie w zakresie rozdzielania i przesyłania sygnałów w systemach automatyki przemysłowej. Umożliwia łatwą integrację wielu czujników i elementów wykonawczych w jednej, kompaktowej obudowie.

Zastosowanie modułu pasywnego M12 w automatyce przemysłowej

Moduł rozdzielczy Exact12 doskonale sprawdzi się wszędzie tam, gdzie istnieje potrzeba podłączenia większej liczby urządzeń za pomocą złącz M12 i wyprowadzenia ich do jednego złącza głównego M23 (19-polowego). Popularne zastosowania obejmują:

• Maszyny produkcyjne – szybkie i przejrzyste łączenie czujników oraz elementów wykonawczych.
• Linie montażowe – integracja sygnałów cyfrowych w jednym miejscu.
• Systemy transportowe i robotyka – uporządkowana i trwała infrastruktura połączeń.
• Modernizacje i rozbudowa urządzeń – szybkie rozszerzenie liczby wejść/wyjść bez konieczności prowadzenia wielu przewodów.

Budowa i główne zalety złącza sygnałowego Exact12

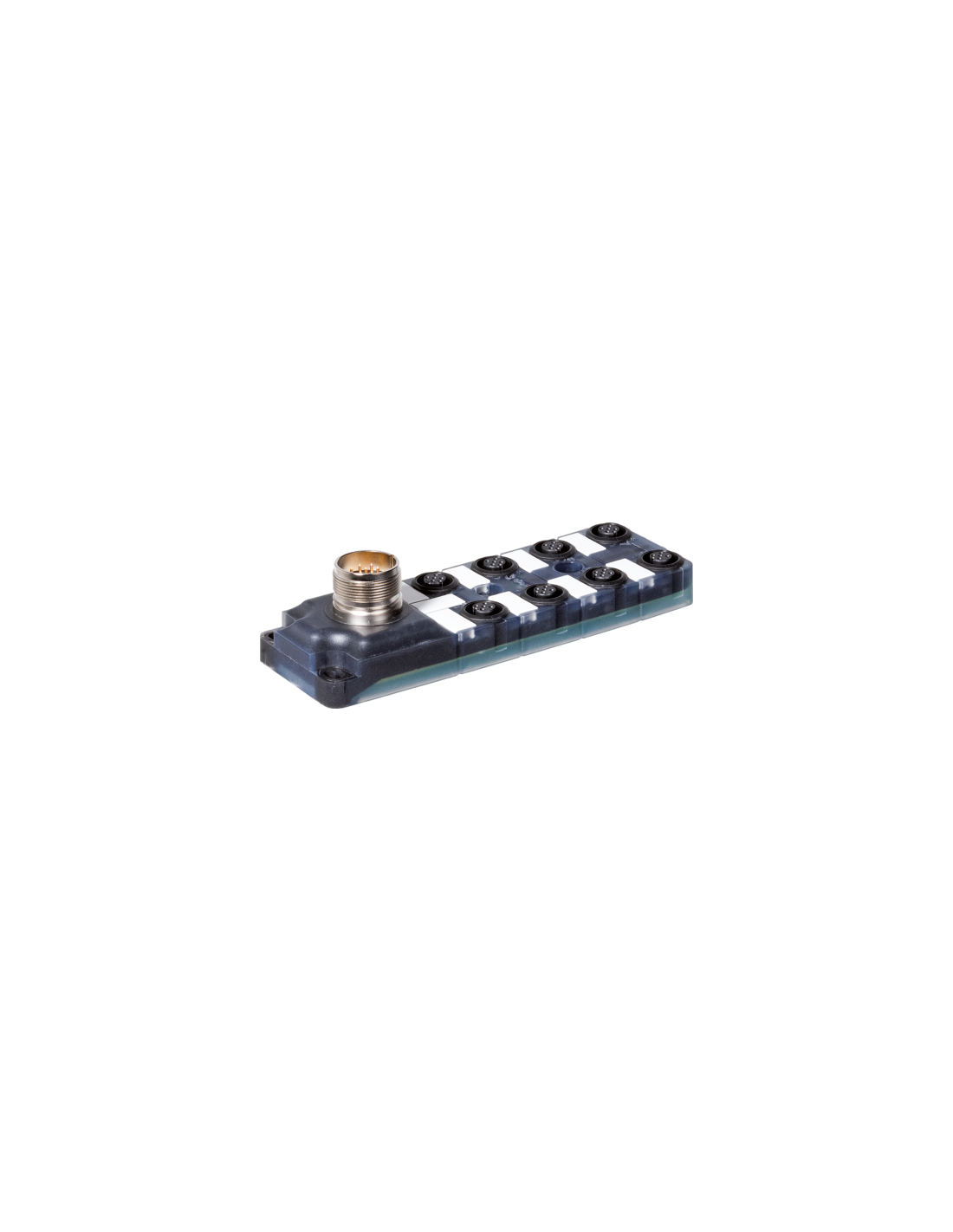

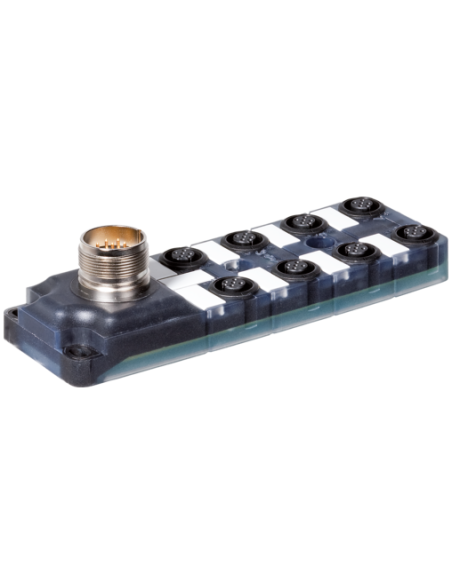

Moduł posiada 8 portów M12 (5-polowych, gniazda żeńskie) oraz wyjście M23 (19-polowe, wtyk męski). Każdy port wyposażony jest w diodę LED sygnalizującą aktywność sygnałów cyfrowych (PNP 24 V DC), co umożliwia szybkie diagnozowanie stanu sygnału i sprawności połączenia.

• Przystosowany do pracy w trudnych warunkach przemysłowych: wysoka odporność na oleje oraz czynniki chemiczne dzięki trwałej obudowie z tworzywa sztucznego.
• Wysoka klasa szczelności IP65/IP67 – bezpieczna eksploatacja w wymagających środowiskach (pył, woda).
• Obciążalność prądowa do 4 A na styk oraz 8 A sumarycznie umożliwia obsługę różnorodnych urządzeń automatyki.
• Możliwość podłączenia 2 sygnałów cyfrowych na port – efektywne wykorzystanie miejsca i przewodów.

Kompatybilność i łatwość instalacji – dokładny rozkład pinów

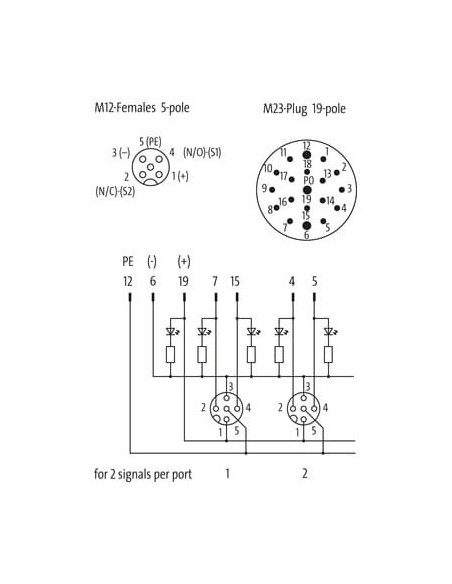

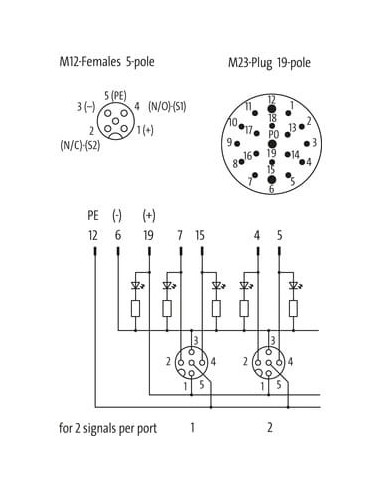

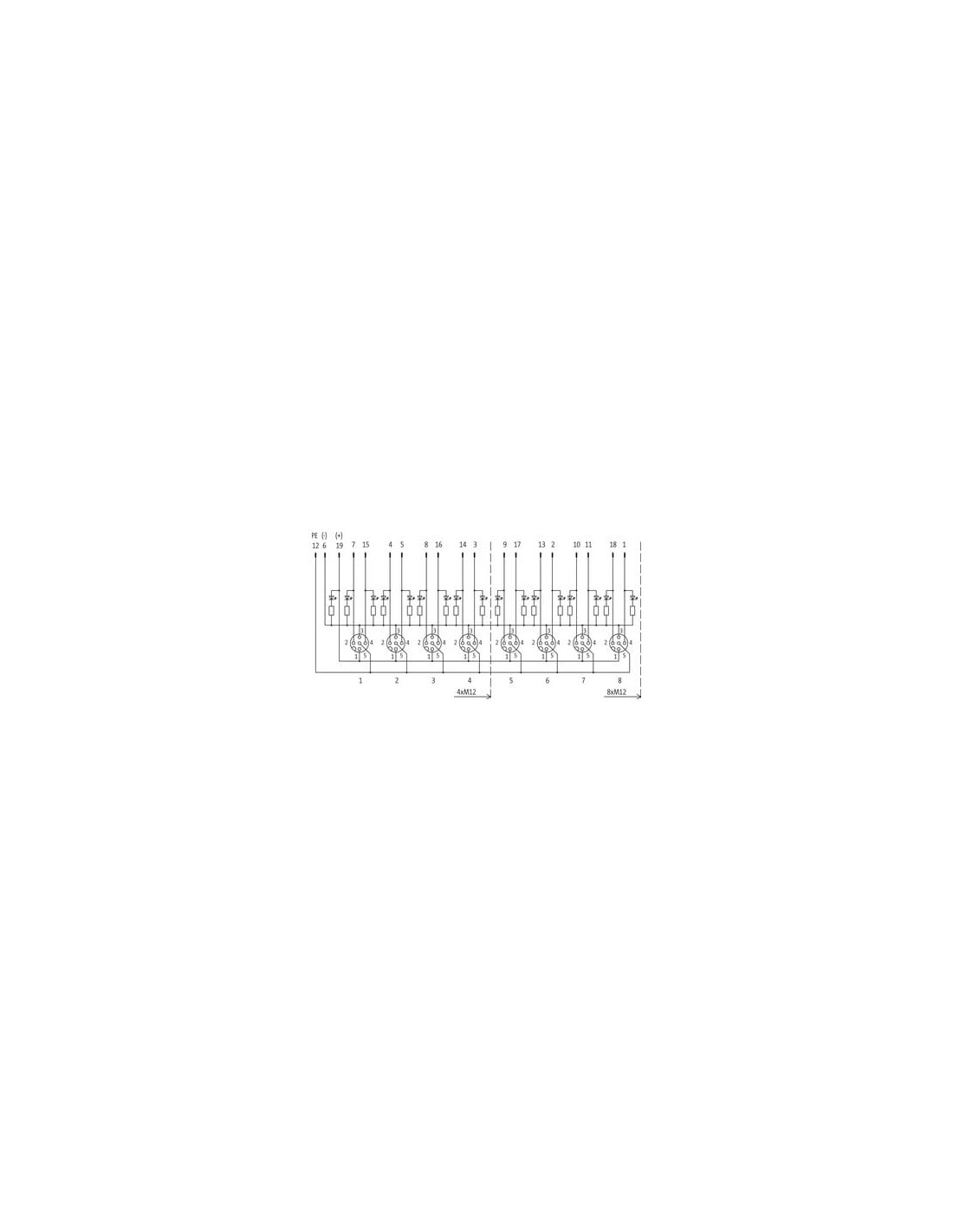

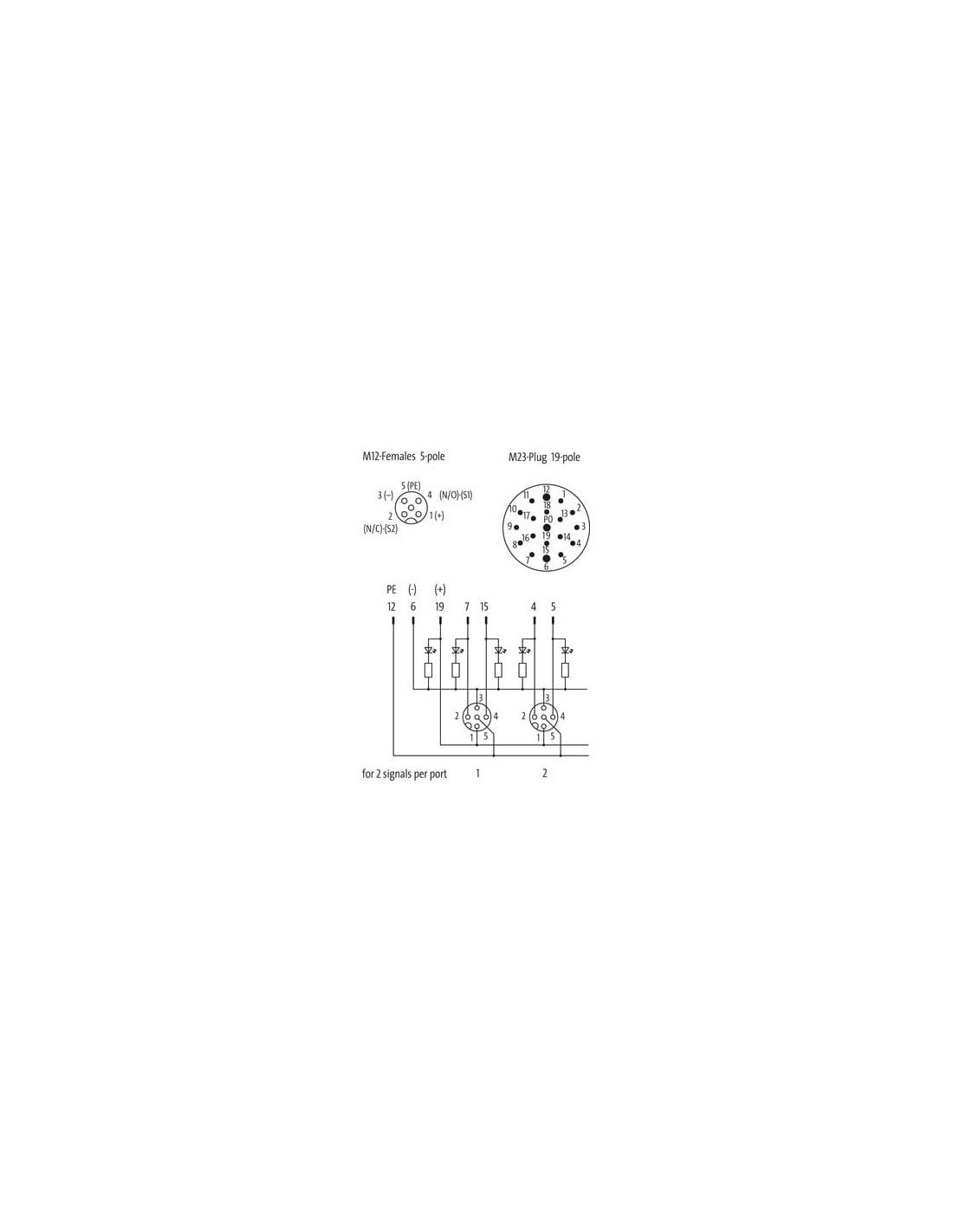

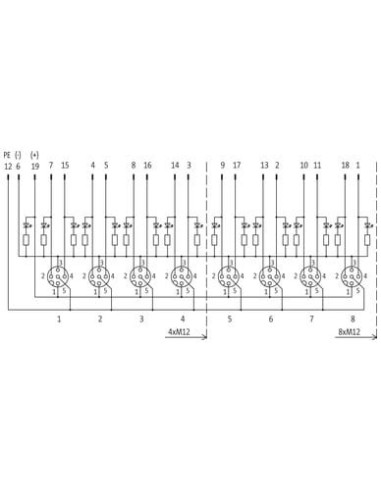

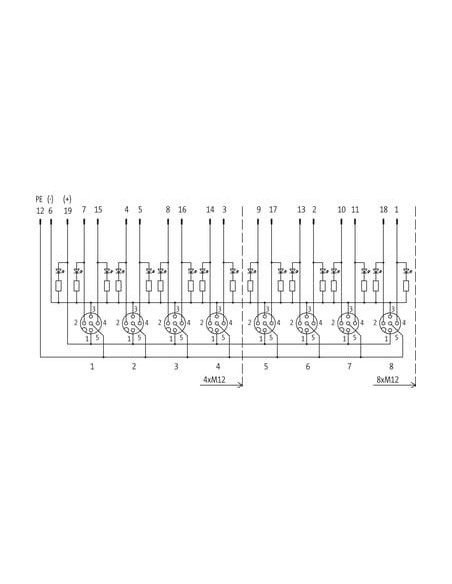

Oferowana wersja umożliwia integrację z szeroką gamą urządzeń, stanowiących standard w przemysłowych instalacjach automatyki. Gniazda M12 są jednoznacznie oznaczone, co minimalizuje ryzyko pomyłek podczas podłączania. Wyprowadzenia pinów zostały szczegółowo rozpisane i udokumentowane na schematach technicznych – zapewnia to pewność oraz łatwość podczas montażu i konserwacji.

Wytrzymałość i bezpieczeństwo użytkowania modułu wyjściowego M23

Wytrzymała, ognioodporna obudowa spełnia wysokie wymagania dotyczące bezpieczeństwa i trwałości – moduł dopuszczony do pracy w szerokim zakresie temperatur od -20°C do +80°C. Konstrukcja odpowiada także normom z zakresu ochrony środowiskowej i bezpieczeństwa użytkowania.

Podsumowanie – dlaczego warto wybrać moduł pasywny Exact12?

Moduł pasywny Exact12 8xM12 5-polowy z wyjściem M23 (19 pinów) to niezawodny, przemysłowy rozdzielacz sygnałów, ułatwiający wdrożenie i serwisowanie systemów automatyzacji. Wieloportowość, czytelna sygnalizacja LED oraz solidna ochrona mechaniczna czynią z niego uniwersalne rozwiązanie dla nowoczesnych linii i stacji przemysłowych.
