4-portowy, 5-piny
Port M23
19 pinów zajętych
z diodą LED dla sygnałów cyfrowych PNP 24 V DC
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
Dane elektryczne | Zasilanie
| Napięcie robocze DC | 24 V |
| Prąd roboczy na styk maks. | 4 A |
| Prąd sumaryczny maks. | 10 A |
Dane techniczne | Komunikacja przemysłowa
| Liczba sygnałów na slot | 2 |
Instalowanie | Podłączanie
| Gwint montażowy | M12 x 1 |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP67 |
| Stopień ochrony, warunek dodatkowy | przykręcone, zamontowane |
Ochrona urządzenia | Media
| Flame resistance | trudnopalne |
Dane mechaniczne | Dane materiałowe
| Materiał obudowa | Tworzywo sztuczne |

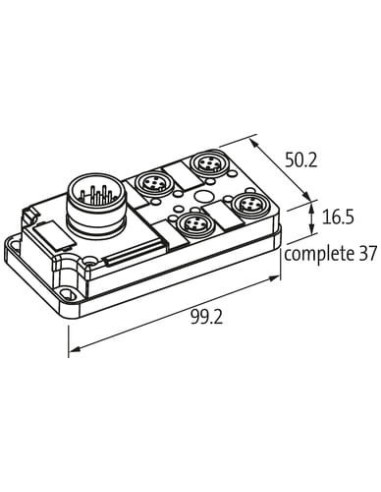

Dane mechaniczne | Dane montażowe
| Typ montażu | Schraubgewinde |
| Wysokość | 99,2 mm |
| Szerokość | 50,2 mm |
| Głębokość | 16,5 mm |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -20 °C |
| Temperatura robocza maks. | 80 °C |

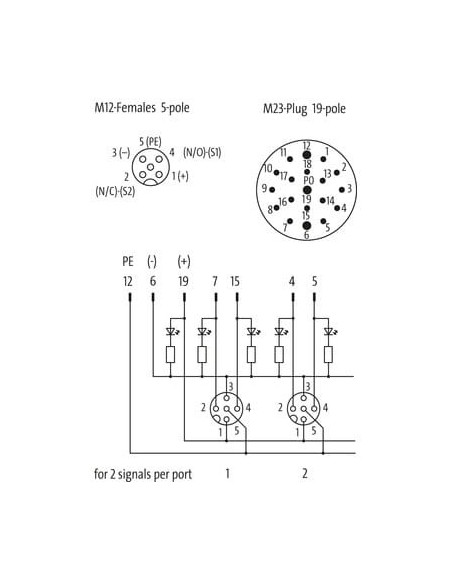

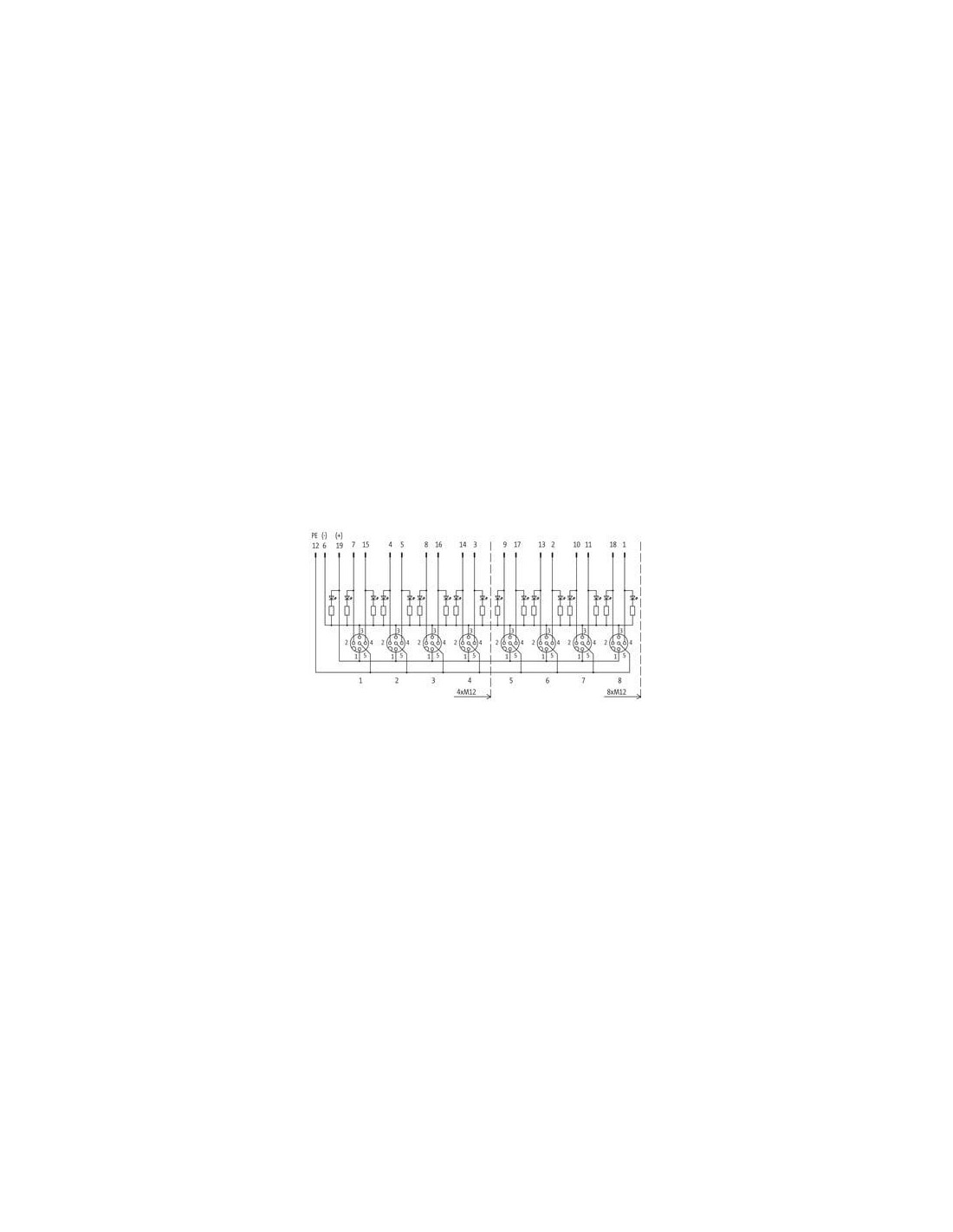

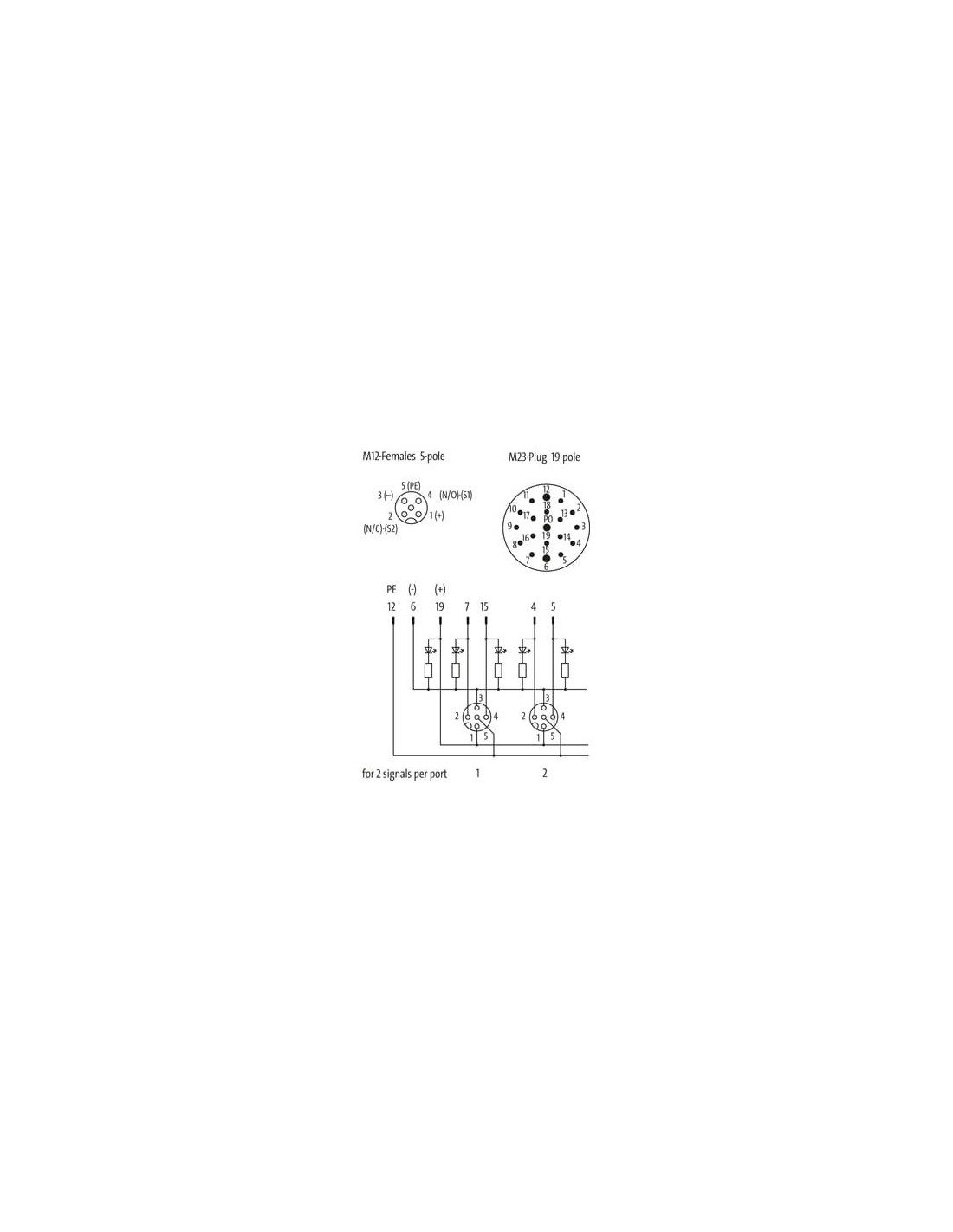

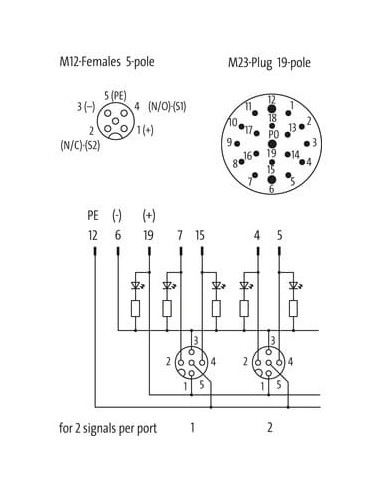

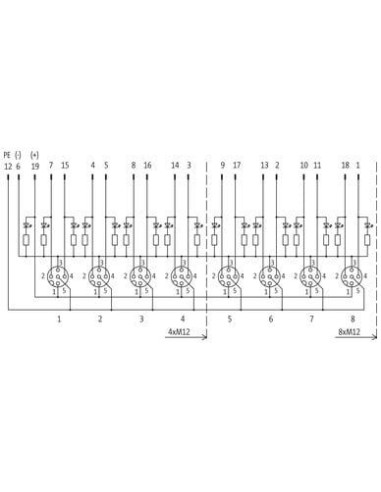

Parametry zacisków
Typ przyłącza 1
| Family construction form | M12 |
| Gender | female |
| Kolor uchwytu stykowego | czarny |
| Kodowanie | A |
| Liczba biegunów | 5 |
| PIN 1 | + |
| PIN 2 | NC S 2 |
| PIN 3 | - |
| PIN 4 | NO S 1 |
| PIN 5 | PE |
Typ przyłącza 2
| Family construction form | M23 |
| Gender | male |
| Kolor uchwytu stykowego | czarny |
| Kodowanie | A |
| Liczba biegunów | 19 |
| PIN 1 | VT |
| PIN 2 | RD |
| PIN 3 | GY |
| PIN 4 | RD / BU |
| PIN 5 | GN |
| PIN 6 | BU |
| PIN 7 | GY / PK |
| PIN 8 | WH / GN |
| PIN 9 | WH / YE |
| PIN 10 | WH / GY |
| PIN 11 | BK |
| PIN 12 | YE / GN |
| PIN 13 | YE / BN |
| PIN 14 | BN / GN |
| PIN 15 | WH |
| PIN 16 | YE |
| PIN 17 | PK |
| PIN 18 | GY / BN |
| PIN 19 | BN |

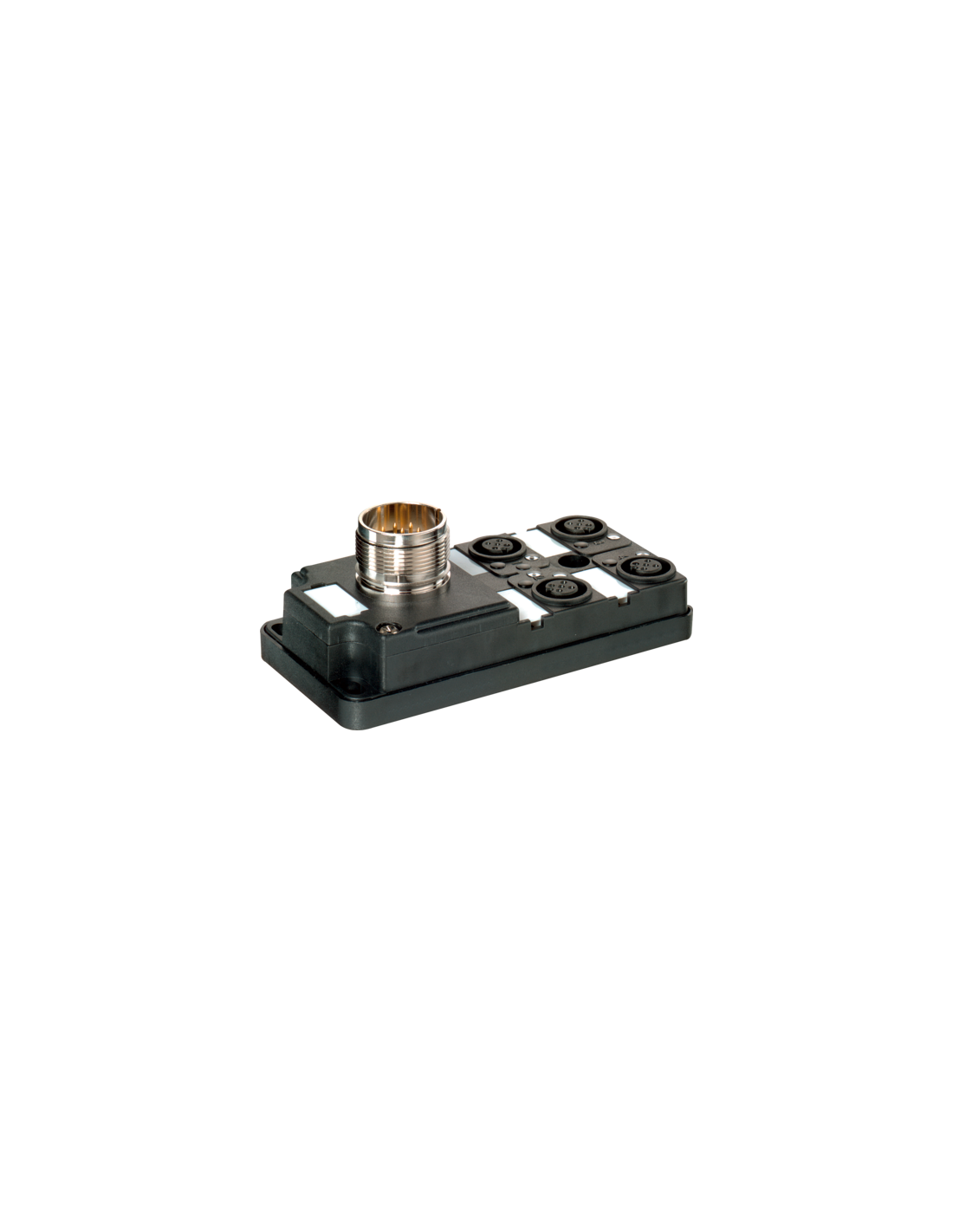

Moduł pasywny 4xM12 5-polowy – wysokiej klasy rozdzielacz sygnałów przemysłowych

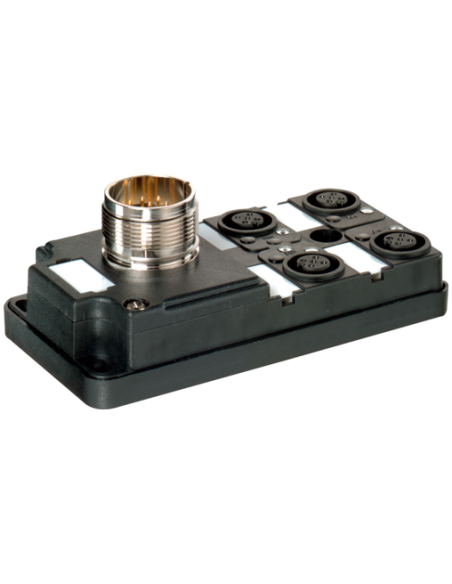

Moduł pasywny 4xM12, 5-polowy, z wyjściem konektora z przodu (kod produktu: 27782) to nowoczesne rozwiązanie dedykowane zastosowaniom w automatyce przemysłowej. Przeznaczony do integracji wielu sygnałów cyfrowych w kompaktowej formie, pozwala na wygodne łączenie i dystrybucję sygnałów dzięki zastosowaniu standardowych złączy M12 oraz złącza głównego M23.
Zastosowanie i zalety modułu pasywnego 4xM12
Ten moduł rozdzielający sygnały sprawdzi się doskonale w rozbudowanych instalacjach przemysłowych, gdzie wymagana jest niezawodna komunikacja oraz łatwość montażu i serwisowania. Jest idealny do montażu w maszynach, liniach produkcyjnych, urządzeniach pakujących oraz automatycznych systemach transportowych, a także w aplikacjach wymagających odporności na trudne warunki środowiskowe.
- Umożliwia podłączenie czterech zewnętrznych urządzeń z użyciem standardowych, 5-pinowych złączy M12.
- Wysoka odporność chemiczna i olejoodporność dzięki obudowie wykonanej z tworzywa sztucznego, nadającej się do zastosowania nawet w wymagających warunkach przemysłowych.
- Zintegrowane diody LED dla sygnałów cyfrowych PNP ułatwiają diagnostykę i umożliwiają szybkie lokalizowanie ewentualnych błędów.

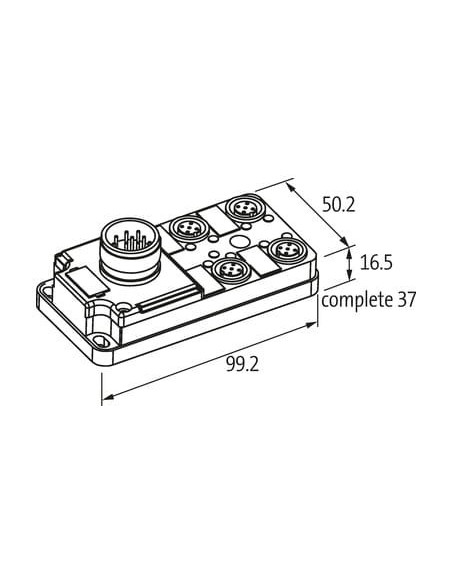

- Łatwa instalacja dzięki typowi montażu na gwint oraz kompaktowym wymiarom – szerokość 50,2 mm, wysokość 99,2 mm, głębokość 16,5 mm.
- Stopień ochrony IP67 zapewnia skuteczną ochronę przed kurzem i zanurzeniem w wodzie, co umożliwia zastosowanie zarówno wewnątrz, jak i na zewnątrz instalacji.
- Kompatybilność z łączami przemysłowymi M23 (19-pinowymi) pozwala na obsługę zaawansowanych i wielokanałowych połączeń sygnałowych.
Typowe zastosowania przemysłowe
Moduły pasywne typu 4xM12, 5-polowe są powszechnie wykorzystywane w:
- Automatyce maszyn
- Zrobotyzowanych liniach produkcyjnych
- Systemach monitoringu wejść/wyjść cyfrowych
- Aplikacjach transportu wewnętrznego
- Przemysłowych systemach pomiarowych i kontrolnych
Bezpieczeństwo i trwałość pracy
Dzięki użyciu materiałów wysokiej jakości i rozwiązań konstrukcyjnych, moduł osiąga wysoki poziom bezpieczeństwa użytkowania. Ochrona IP67 oraz trudnopalność umożliwiają eksploatację w szerokim zakresie temperatur od -20°C do 80°C, co gwarantuje długotrwałą i niezakłóconą pracę nawet w trudnych warunkach środowiskowych.
Łączność i kompatybilność
Moduł wyposażony jest w gniazda żeńskie M12 (5-polowe) na sygnały wejściowe oraz wtyk M23 (19-pinowy) męski do komunikacji centralnej, co zapewnia szeroką kompatybilność z większością popularnych na rynku sterowników, czujników oraz urządzeń wykonawczych.
Moduł pasywny 4xM12, 5-polowy zapewnia niezawodne połączenie oraz ułatwia budowę rozbudowanych instalacji sygnałowych w środowisku przemysłowym, gwarantując łatwość montażu, bezpieczeństwo i wieloletnią, bezproblemową eksploatację.
