8-portowy, 5-piny
PUR/PVC
Przewód główny z zaciskami sprężynowymi
10.0 m
4-/3-piny
Inne długości kabli są dostarczane na życzenie.
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
Dane elektryczne | Zasilanie
| Napięcie robocze DC | 24 V |
| Prąd roboczy na styk maks. | 4 A |
Instalowanie | Podłączanie
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP65, IP67 |
Ochrona urządzenia | Media
| Flame resistance | trudnopalne |
Dane mechaniczne | Dane materiałowe
| Materiał obudowa | Tworzywo sztuczne |
Dane mechaniczne | Dane montażowe
| Typ montażu | Schraubgewinde |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -20 °C |
| Temperatura robocza maks. | 60 °C |
| Additional condition temperature range | depending on cable quality |
Dane dotyczące kabla
General data | Cable
| Identyfikacja przewodu | 407 |
| Kolor izolacji | szary |
| Type of Certificate | cURus |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 9 wires o Wypełniacz rdzeniowy twisted |
| Amount stranding (type 2) | 1 |
| Stranding (type 2) | 14 wires o Sposób łączenia twisted |
| Filler | tak |
| wire arrangement | zielony, czerwono-niebieskie, biały, szaro-różowe, żółto-biały, szary, brązowo-zielony, żółty, zielono-biały, (, niebieski, zielono-żółte, brązowo-niebieski, niebiesko-biały, brązowo-różowy, biało-różowy, fioletowy, brązowo-szary, czarny, szaro-biały, cze |
Mechanical data | Cable
| Materiał płaszcz | TPE-U |
| Twardość krawędzi osłona | 85 Shore A |
| Bez składników (płaszcz) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe, Wolne od LABS |
| Outer-diameter (jacket) | 9,9 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Materiał płaszcza wewnętrznego | PVC |
| Kolor (płaszcz wewnętrzny) | szary |
| Material wire insulation | PVC |
| Amount wires | 20 |
| Outer diameter insulation | 1,27 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 60 ± 5 Shore D |
| Ingredient freeness wire insulation | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Amount strands (wire) | 19 |
| Diameter of single wires | 0,15 mm |
| Conductor crosssection (wire) | 0,34 mm² |
| Material conductor wire | Skrętka miedziana, goła |
| Conductor type (wire) | Klasa skrętki 5 |
| Electrical function wire | Sygnał |
| Material wire insulation (Data) | PP |
| Outer diameter wire insulation (Data) | 1,83 mm |
| Tolerance outer diameter wire insulation (data) | ± 5 % |
| Shore hardness wire insulation (Data) | 60 ± 5 Shore D |
| Ingredient freeness wire insulation (Data) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Amount wires (Data) | 3 |
| Amount strands wire (Data) | 96 |
| Diameter of single wires (Data) | 0,1 mm |
| Conductor crosssection wire (Data) | 0,75 mm² |
| Material conductor wire (Data) | Skrętka miedziana, goła |
| Wire conductor type (Data) | Klasa skrętki 6 |
Electrical data | Cable
| Max. rated voltage (conductor - conductor) | 300 V |
| Max. rated voltage (conductor - ground) | 300 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 4 A |
| Obciążalność prądowa min. żyły (dane) | 12 A |
| Electrical function wire | Sygnał |
| Electrical resistance line constant wire | 57 Ω/km @ 20 °C |
| Electrical resistance coating wire (Data) | 26 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 3 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 3 kV @ 60 s |
Temperature range | Cable
| Temperatura robocza min. (stała) | -40 °C |
| Temperatura robocza maks. (stała) | 80 °C |
| Temperatura robocza min. (w ruchu) | -5 °C |
| Temperatura robocza maks. (w ruchu) | 80 °C |
Resistances | Cable
| Odporność na płomień | UL 1581 § 1090 | UL 1581 § 1100 FT2 | IEC 60332-2-2 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | dobre, sprawdzić w zależności od zastosowania | DIN EN 60811-404 |
Installation | Cable
| Promień zginania (instalowanie) | x Outer diameter |
| Promień zgięcia (stały) | 5 x Outer diameter |
| Promień gięcia (w ruchu) | 10 x Outer diameter |
| Liczba cykli gięcia (C-track) | 5 Mio. @ 25 °C |
| Dystans (C-track) | 1,8 m @ 25 °C |
| Prędkość ruchu (C-track) | 2 m/s @ 25 °C |

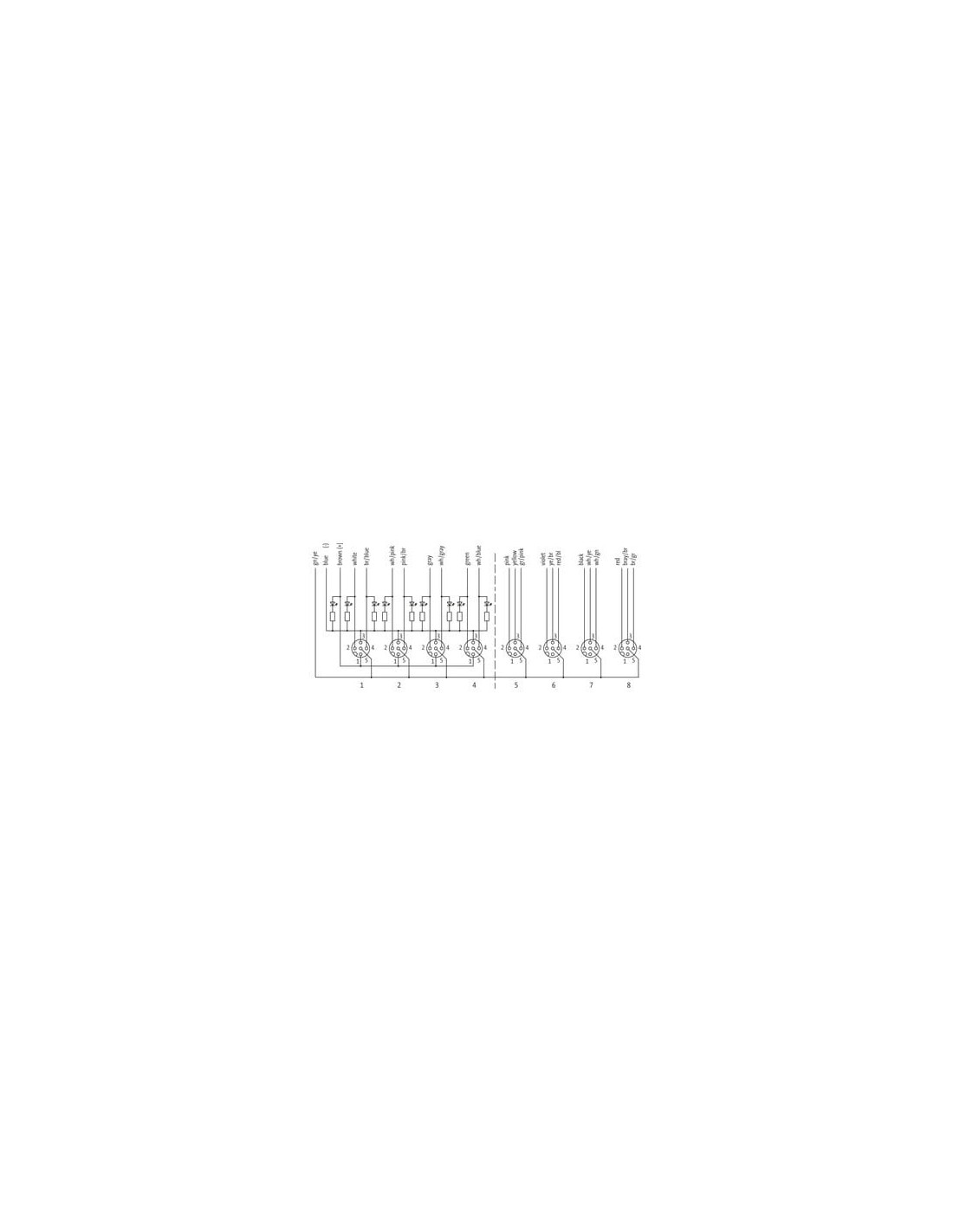

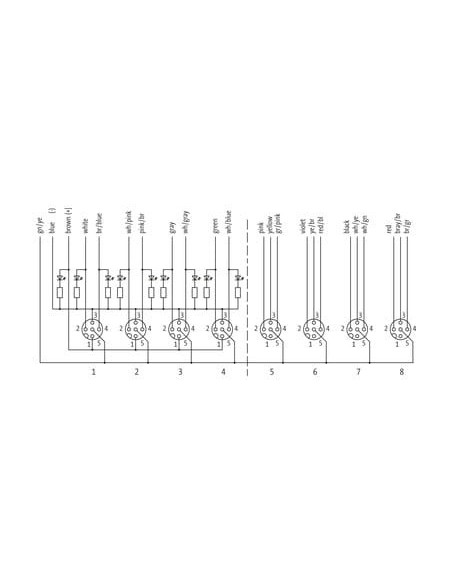

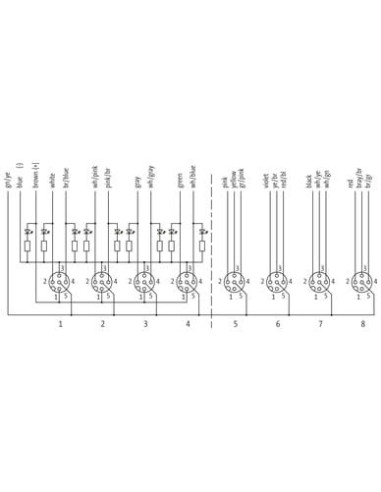

Parametry zacisków
Typ przyłącza 1
| Family construction form | free cable end |
| Liczba biegunów | 23 |

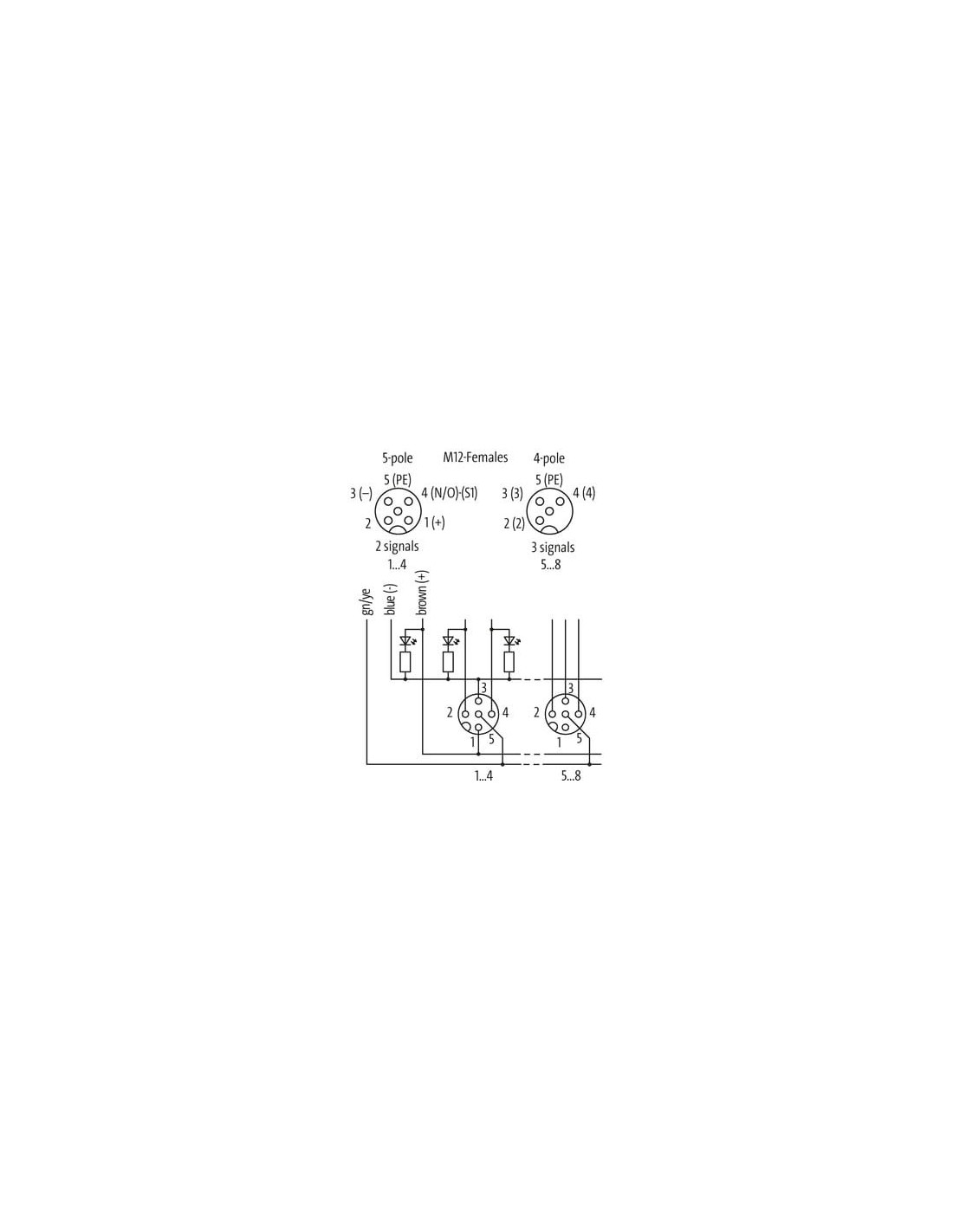

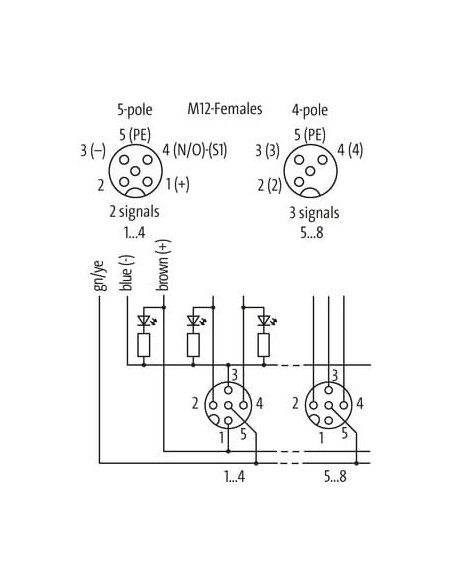

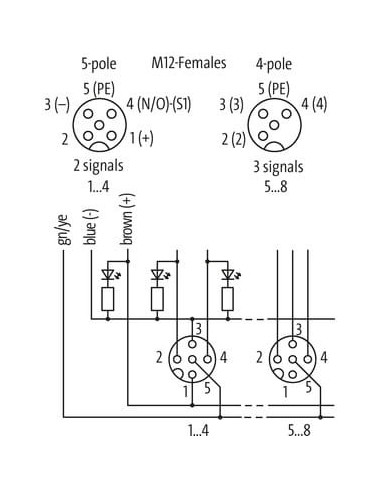

Typ przyłącza 2
| Family construction form | M12 |
| Gender | female |
| Kolor uchwytu stykowego | żółty |
| Kodowanie | A |
| Liczba biegunów | 4 |
| PIN 1 | n.c. |
| PIN 2 | 2 |
| PIN 3 | 3 |
| PIN 4 | 4 |
| PIN 5 | PE |
Typ przyłącza 3
| Family construction form | M12 |
| Gender | female |
| Kolor uchwytu stykowego | czarny |
| Kodowanie | A |
| Liczba biegunów | 5 |
| PIN 1 | + |
| PIN 2 | NC S 2 |
| PIN 3 | - |
| PIN 4 | NO S 1 |
| PIN 5 | PE |

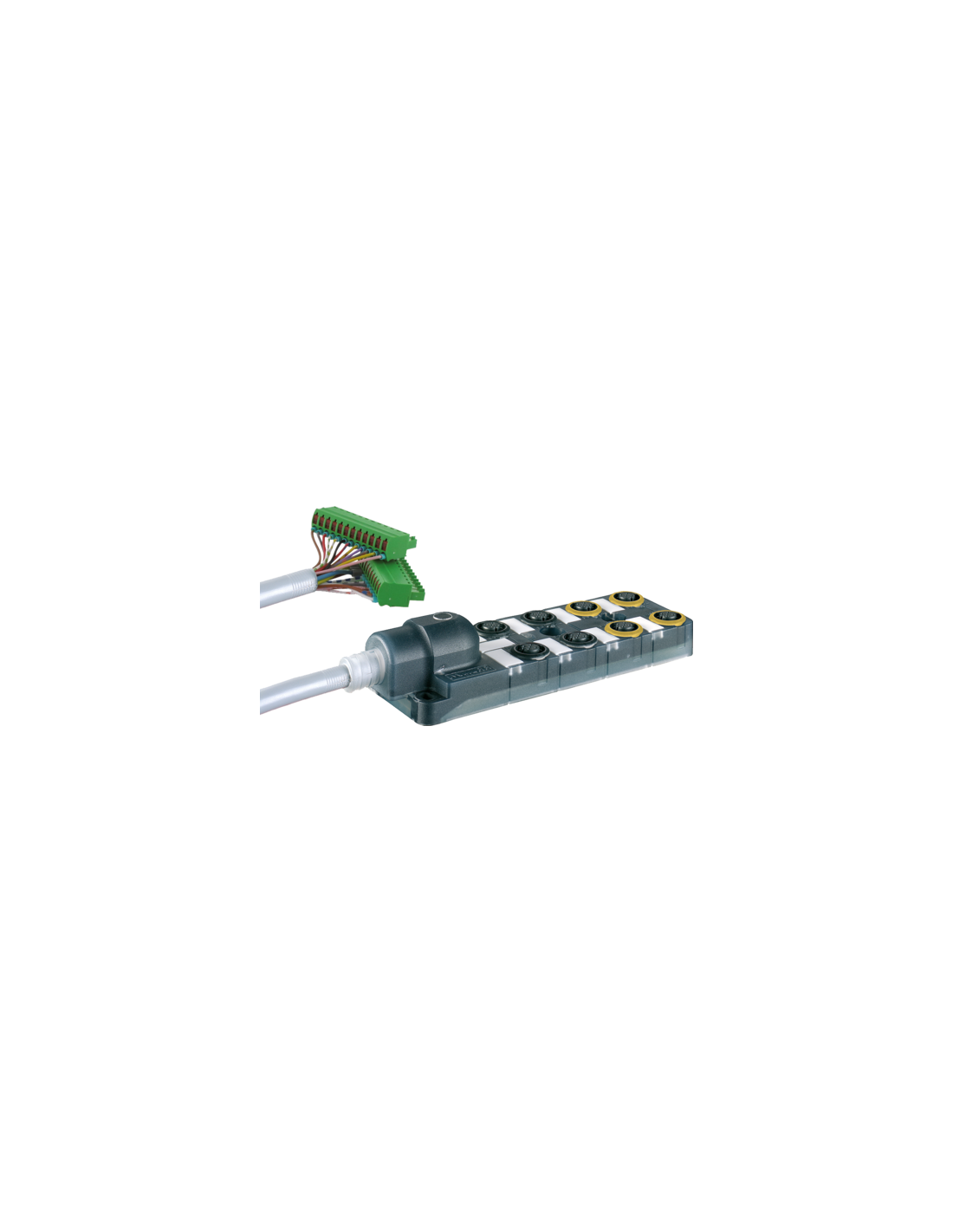

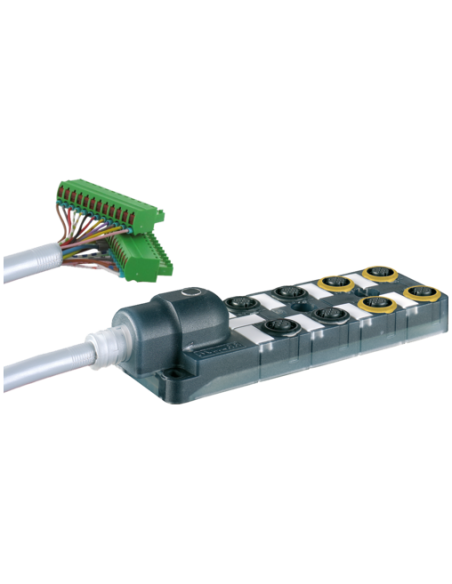

Moduł pasywny Exact12 Safety 8-portowy M12 – Rozwiązanie dla automatyki przemysłowej
Moduł pasywny Exact12 Safety 8000-98710-4071000 to wysokiej jakości komponent przeznaczony do zastosowań w zaawansowanych systemach bezpieczeństwa oraz w środowiskach przemysłowych, które wymagają niezawodnego przesyłania sygnałów. Produkt ten wyróżnia się wyjątkową trwałością, odpornością na czynniki chemiczne oraz wszechstronnością w instalacjach automatyki.
Złącza M12 – Uniwersalne i bezpieczne podłączenie sygnałów
8-portowy moduł z gniazdami M12 umożliwia łatwe i szybkie podłączanie czujników oraz elementów wykonawczych w maszynach i liniach produkcyjnych. Złącza 4- i 5-pinowe pozwalają na elastyczne dostosowanie do różnorodnych aplikacji, a zastosowanie zacisków sprężynowych zapewnia pewne połączenie przewodów oraz łatwość montażu bez użycia narzędzi.
Wytrzymała konstrukcja obudowy i przewodu – Odporność na warunki przemysłowe
Obudowa modułu wykonana jest z solidnego tworzywa sztucznego o wysokiej odporności chemicznej i na oleje, co gwarantuje długą żywotność nawet w trudnych warunkach produkcyjnych. Przewód główny z powłoką PUR/PVC o długości 10 metrów spełnia wymagania pracy zarówno w warunkach statycznych, jak i dynamicznych, co potwierdzają normy dotyczące odporności na płomień, chemikalia i oleje.
- Stopień ochrony IP65/IP67 – pełna ochrona przed kurzem i wodą
- Materiał przewodu: TPE-U/PVC – wysoka elastyczność oraz wytrzymałość mechaniczna
- Trudnopalność – zgodność z normami UL 1581 i IEC 60332-2-2
- Odporność na benzynę i oleje – możliwość stosowania w aplikacjach narażonych na te substancje
Bezpieczeństwo i uniwersalność zastosowań
Exact12 Safety został zaprojektowany z myślą o wymagających systemach bezpieczeństwa, gdzie niezawodność przesyłu sygnałów oraz poprawność instalacji mają kluczowe znaczenie. Moduł doskonale sprawdzi się w:
- systemach bezpieczeństwa maszyn i linii produkcyjnych
- automatyce przemysłowej
- zrobotyzowanych stanowiskach produkcyjnych
- instalacjach, gdzie wymagane są szybkie i bezpieczne przyłącza sygnałowe
Typowe zastosowania modułu pasywnego Exact12 Safety
Produkt ten idealnie nadaje się do integracji w szafach sterowniczych, dystrybutorach sygnałów oraz rozbudowanych instalacjach z wieloma punktami pomiarowymi i wykonawczymi. Znajduje szerokie zastosowanie w branżach:
- motoryzacyjnej
- spożywczej
- opakowaniowej
- logistycznej
- przy montażu maszyn i urządzeń
Moduł Exact12 Safety gwarantuje nie tylko prostotę instalacji, ale także możliwość długotrwałej, niezawodnej eksploatacji w nawet najbardziej wymagających środowiskach przemysłowych. Opcjonalnie dostępne są także inne długości przewodów na zamówienie, co pozwala na pełne dopasowanie do potrzeb aplikacji.
