Dostępny
8-portowy, 4-piny
Typ PNP
Wtykowe zaciski śrubowe
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
Dane elektryczne | Zasilanie
| Napięcie robocze DC | 24 V |
| Prąd roboczy na styk maks. | 4 A |
| Prąd sumaryczny maks. | 8 A |
Dane techniczne | Instalowanie
| Przekrój przyłącza maks. | 1,5 mm² |
| Numer AWG maks. | 16 |
Instalowanie | Podłączanie
| Typ połączenia | Wtykowe zaciski śrubowe |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP65, IP67 |
Ochrona urządzenia | Media
| Flame resistance | trudnopalne |
Dane mechaniczne | Dane materiałowe
| Materiał obudowa | Tworzywo sztuczne |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -20 °C |
| Temperatura robocza maks. | 70 °C |
Parametry zacisków
Typ przyłącza 1
| Family construction form | Cap |
| Liczba biegunów | 14 |
Typ przyłącza 2
| Family construction form | M12 |
| Gender | female |
| Kolor uchwytu stykowego | czarny |
| Kodowanie | A |
| Liczba biegunów | 4 |

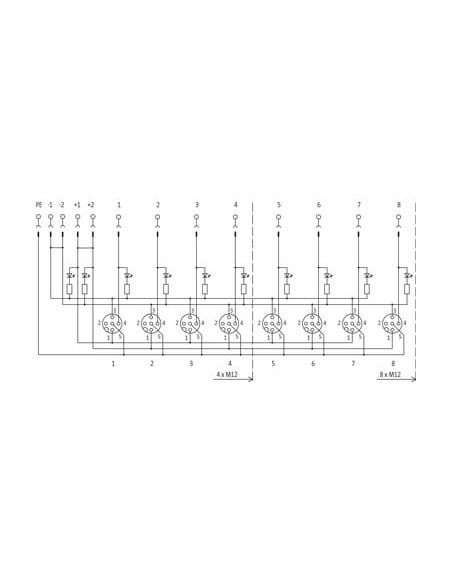

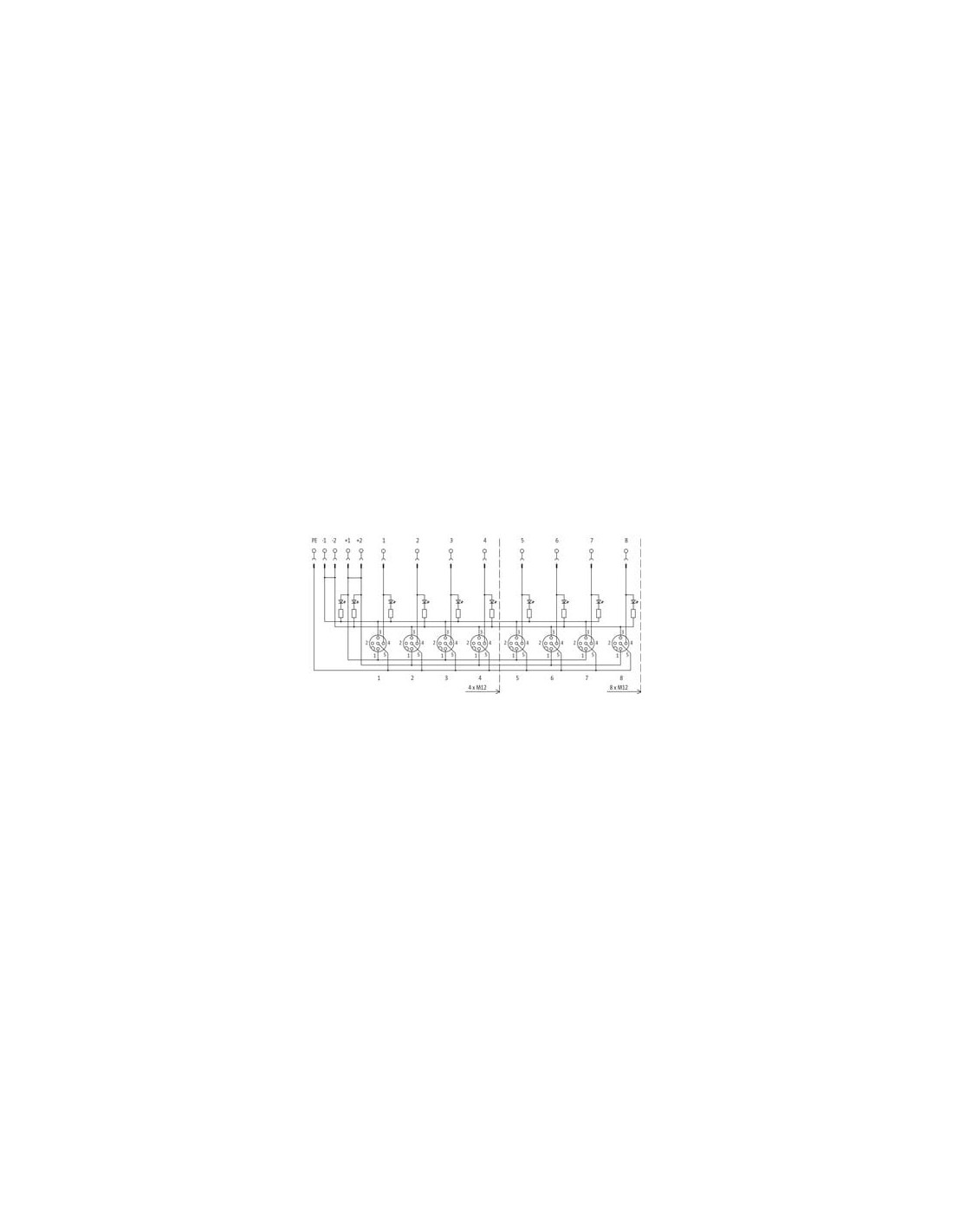

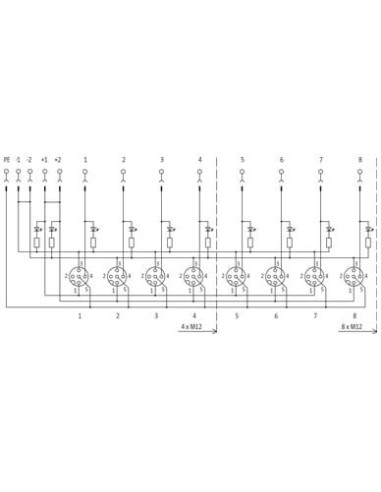

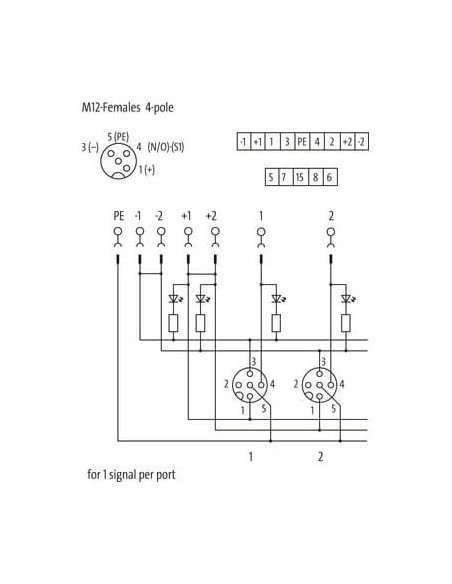

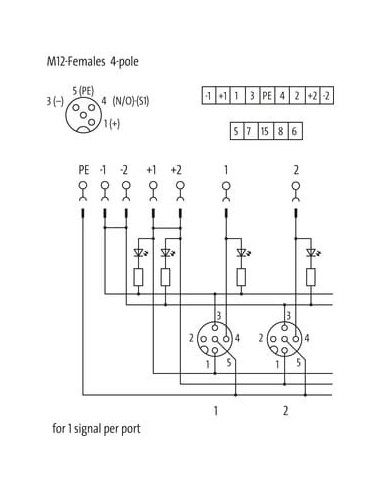

| PIN 1 | + |
| PIN 2 | n.c. |
| PIN 3 | - |
| PIN 4 | NO S 1 |
| PIN 5 | PE |

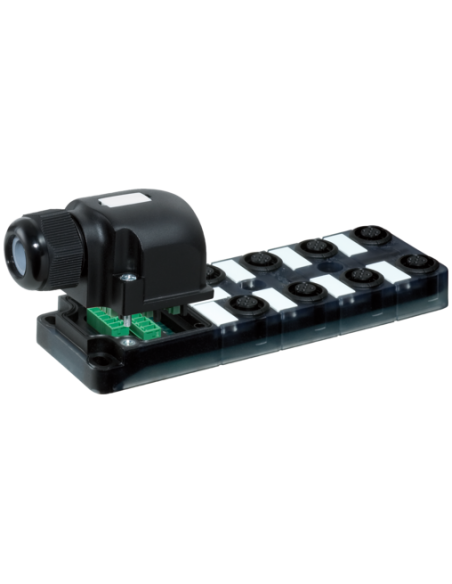

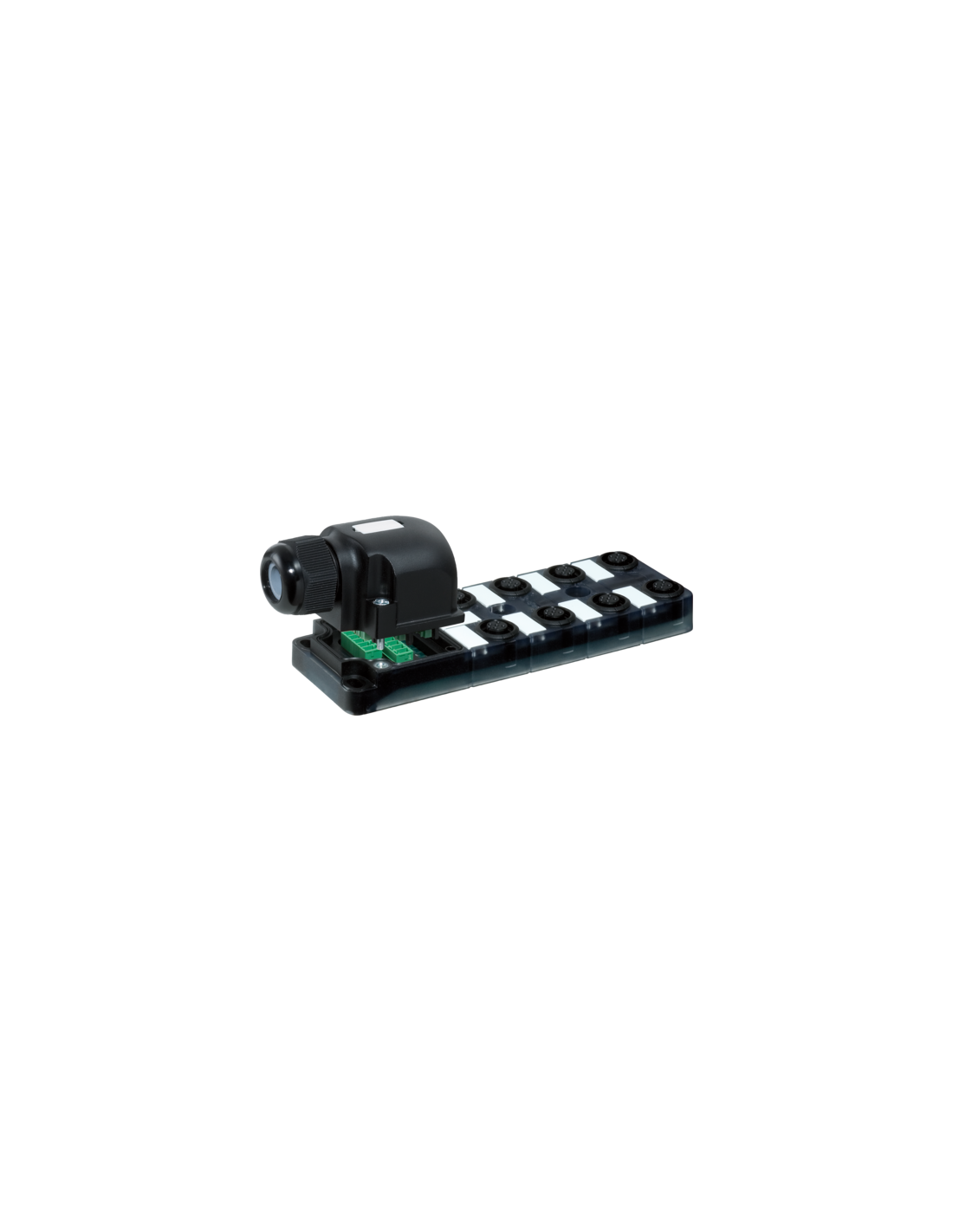

Moduł rozdzielczy Exact12, 8xM12, 4-polowy – profesjonalne rozwiązanie do automatyki
Moduł Exact12, 8xM12, 4-polowy (kod produktu: 8000-88450-0000000) to uniwersalny i niezawodny element przeznaczony do aplikacji przemysłowych, w których kluczowa jest szybka i bezpieczna dystrybucja sygnałów oraz zasilania. Z powodzeniem znajduje zastosowanie w systemach automatyki, maszynach, liniach produkcyjnych oraz rozwiązaniach wymagających wysokiego stopnia ochrony IP65/IP67.
Najważniejsze cechy modułu przyłączeniowego Exact12 8xM12
- 8 portów M12 – możliwość podłączenia do ośmiu urządzeń z interfejsem M12, co pozwala na prostą i czytelną organizację okablowania.
- 4-polowe złącza – wspierają transmisję zarówno sygnałów cyfrowych, jak i zasilania do podłączonych urządzeń.
- Typ PNP – moduł dedykowany do współpracy z czujnikami i urządzeniami wykorzystującymi sygnały PNP.
- Wtykowe zaciski śrubowe – zapewniają szybki, pewny i trwały montaż przewodów bez konieczności używania specjalistycznych narzędzi.
- Obudowa z tworzywa sztucznego – wytrzymała, odporna na działanie chemikaliów i olejów typowych w środowiskach przemysłowych.
- Stopień ochrony IP65/IP67 – zabezpieczenie przed kurzem, pyłem oraz strugami wody gwarantuje niezawodność pracy nawet w trudnych warunkach.
- Zakres temperatur pracy od -20°C do +70°C – umożliwia zastosowanie modułu w szerokiej gamie środowisk przemysłowych.
- Każde złącze wyposażone w diody sygnalizacyjne – natychmiastowa informacja o stanie pracy oraz ewentualnych błędach połączenia.
Typowe zastosowania modułu M12 Exact12
Moduł Exact12 8xM12 sprawdzi się wszędzie tam, gdzie wymagana jest niezawodność, szybki montaż oraz porządek w szafach sterowniczych i na maszynach. Najczęstsze zastosowania to:
- Rozdzielanie sygnałów z czujników i urządzeń wykonawczych w liniach produkcyjnych.
- Kompaktowe okablowanie maszyn i urządzeń automatyki przemysłowej.
- Tworzenie punktów serwisowych umożliwiających łatwą diagnostykę i wymianę elementów.
- Integracja z systemami bezpieczeństwa oraz nowoczesnymi instalacjami z funkcją wyłącznika lub monitorowania sygnałów.
Najważniejsze zalety użytkowe rozdzielacza Exact12 8xM12
- Łatwa i szybka instalacja dzięki wtykowym zaciskom śrubowym.
- Oszczędność miejsca – kompaktowe wymiary pozwalają na zastosowanie nawet w małych szafach sterowniczych.
- Bezpieczeństwo i trwałość – odporność na czynniki zewnętrzne, drgania, wilgoć i zapylenie.
- Przejrzysta identyfikacja portów oraz wygodne podłączenie przewodów.
- Wytrzymałość mechaniczna i elektryczna – przystosowany do prądu do 4 A na port oraz napięcia 24 V DC.
Podsumowanie – moduł Exact12 8xM12 w automatyce przemysłowej
Moduł Exact12 8xM12, 4-polowy to niezastąpiony element w nowoczesnych systemach sterowania i rozdziału sygnałów. Odporny na wymagające warunki środowiskowe, zapewniający szybki montaż i pewne połączenie wszystkich elementów linii automatyki. Dzięki swojej uniwersalności wykorzystywany jest w automatyce, robotyce, liniach produkcyjnych oraz w innych systemach przemysłowych wymagających innowacyjnych rozwiązań połączeniowych.
