8-portowy, 5-piny
Typ PNP
Zaciski wtykowe sprężynowe
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
Dane elektryczne | Zasilanie
| Napięcie robocze DC | 24 V |
| Prąd roboczy na styk maks. | 4 A |
| Prąd sumaryczny maks. | 8 A |
Dane techniczne | Instalowanie
| Przekrój przyłącza maks. | 1,5 mm² |
| Numer AWG maks. | 16 |
Instalowanie | Podłączanie
| Typ połączenia | Zaciski sprężynowe FK |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP65, IP67 |
Ochrona urządzenia | Media
| Flame resistance | trudnopalne |
Dane mechaniczne | Dane materiałowe
| Materiał obudowa | Tworzywo sztuczne |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -20 °C |
| Temperatura robocza maks. | 70 °C |
Parametry zacisków
Typ przyłącza 1
| Family construction form | Cap |
| Liczba biegunów | 21 |
Typ przyłącza 2
| Family construction form | M12 |
| Gender | female |
| Kolor uchwytu stykowego | czarny |
| Kodowanie | A |
| Liczba biegunów | 5 |

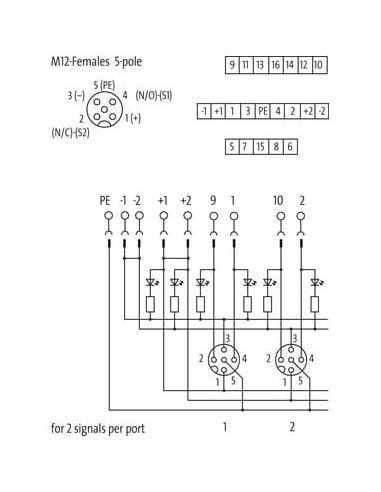

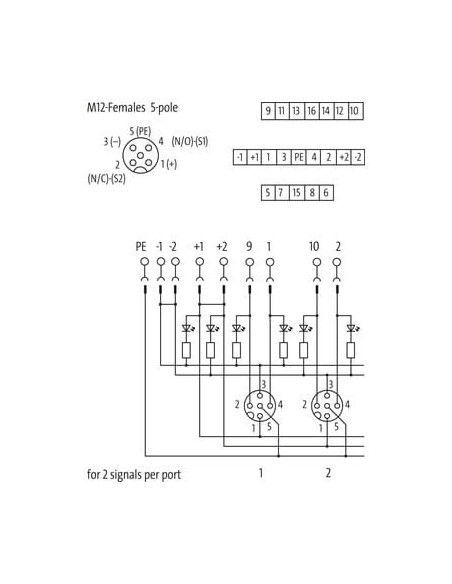

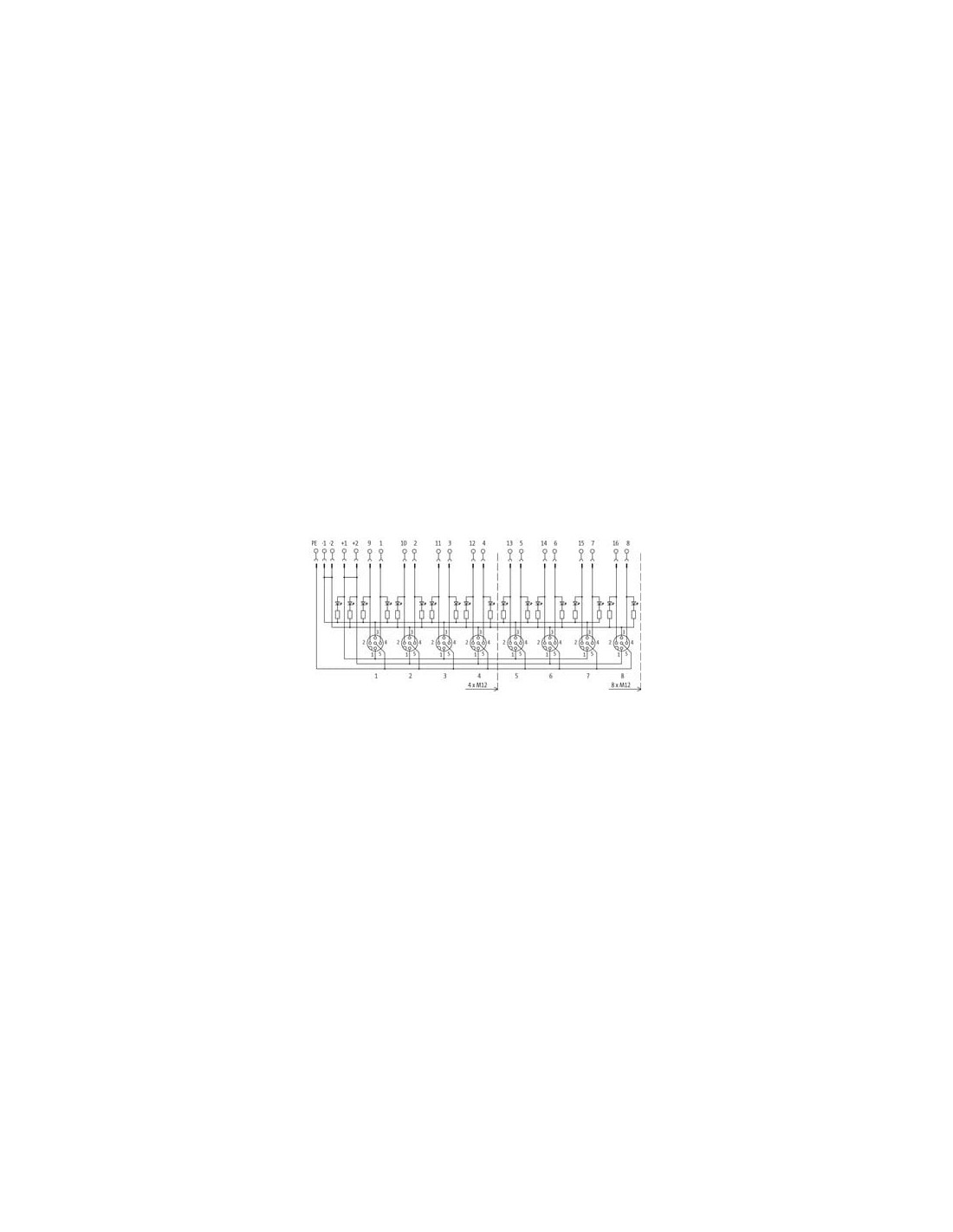

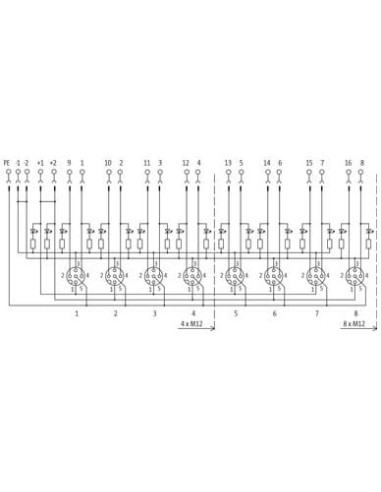

| PIN 1 | + |
| PIN 2 | NC S 2 |
| PIN 3 | - |
| PIN 4 | NO S 1 |
| PIN 5 | PE |

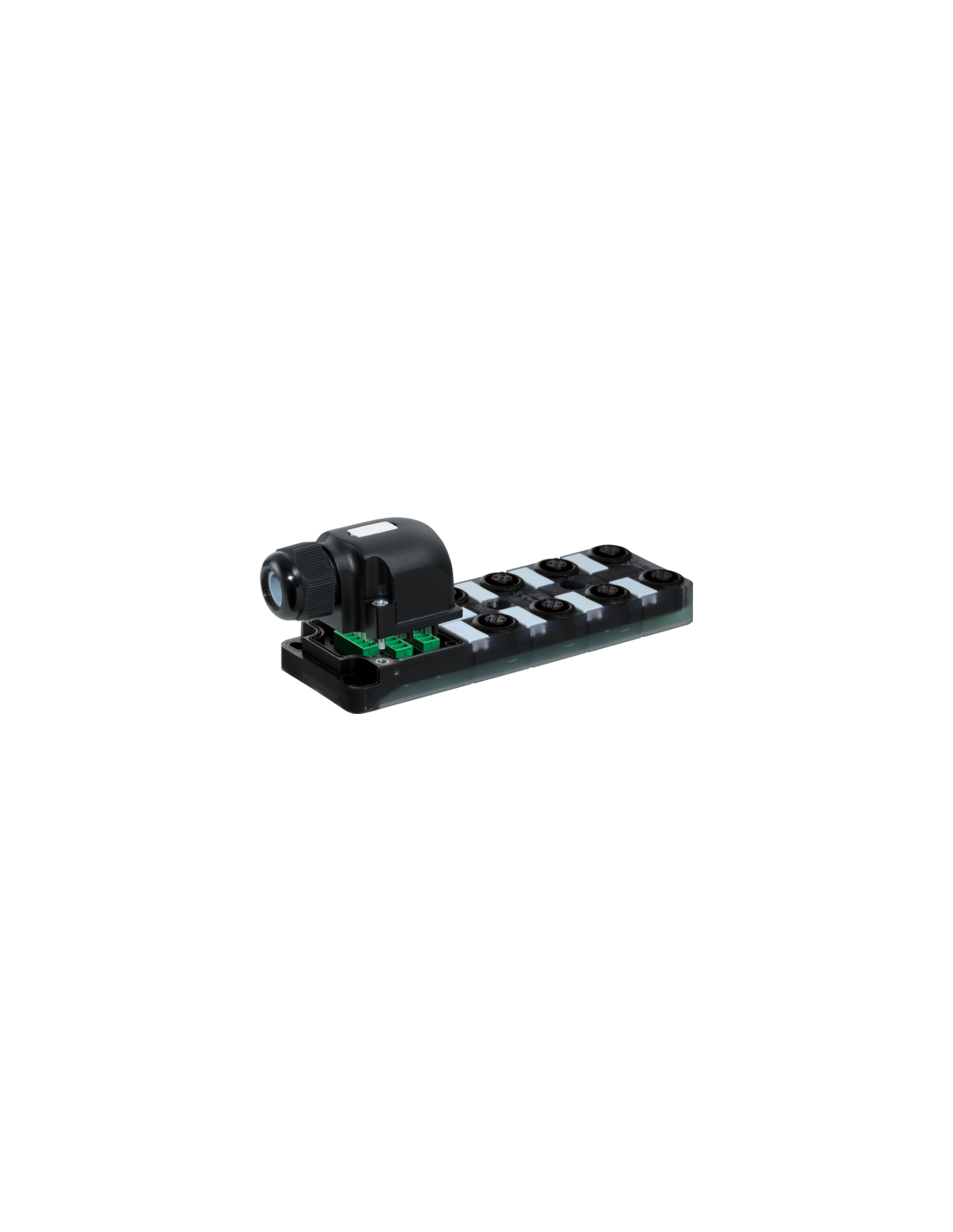

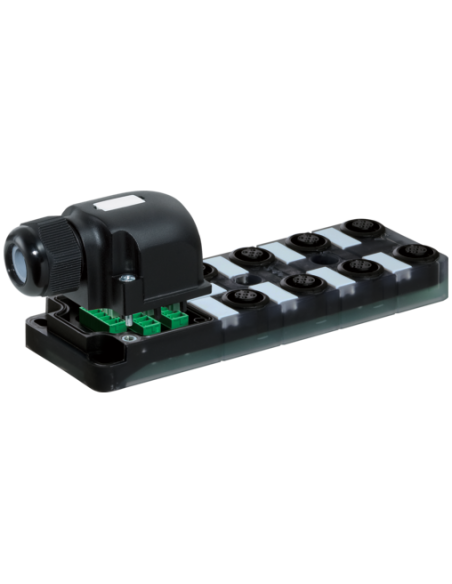

Moduł pasywny Exact12 8xM12 – Rozdzielacz sygnałów dla automatyki przemysłowej
Moduł pasywny Exact12 o kodzie produktu 8000-88540-0000000 to wysokiej jakości rozdzielacz sygnałów, stworzony z myślą o zaawansowanych aplikacjach przemysłowych. Umożliwia łatwe i czytelne połączenie do 8 portów typu M12 (5-pinowych) przy użyciu zacisków sprężynowych FK. Solidna konstrukcja oraz uniwersalność sprawiają, że moduł ten znajduje zastosowanie w szerokim zakresie systemów automatyki i instalacji przemysłowych.
Zalety rozwiązania Exact12 8xM12
- Wysoka odporność chemiczna i na oleje – obudowa z trwałego tworzywa sztucznego skutecznie chroni wnętrze urządzenia nawet w trudnych warunkach przemysłowych.
- Stopień ochrony IP65/IP67 – umożliwia pracę urządzenia zarówno w suchym, jak i wilgotnym środowisku, minimalizując ryzyko awarii.

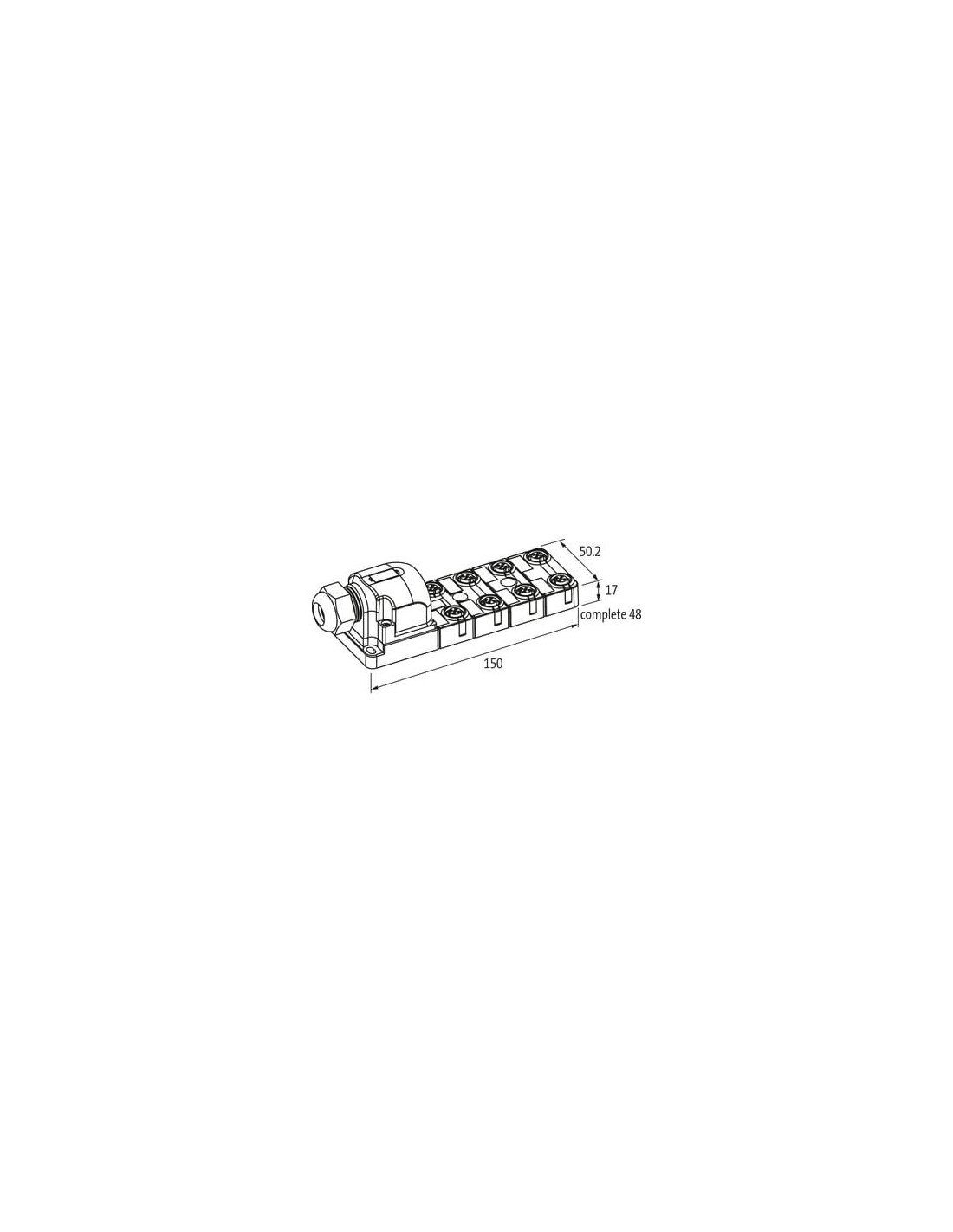

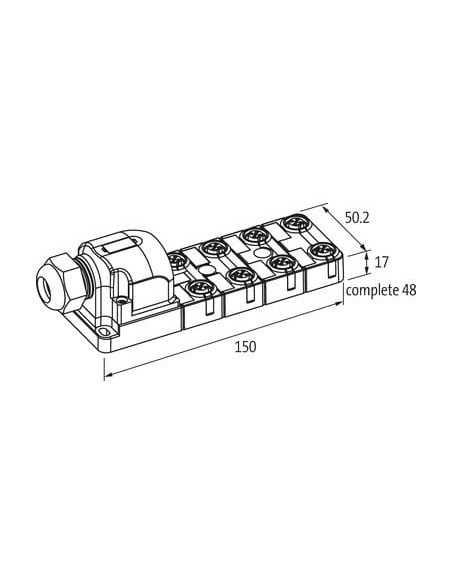

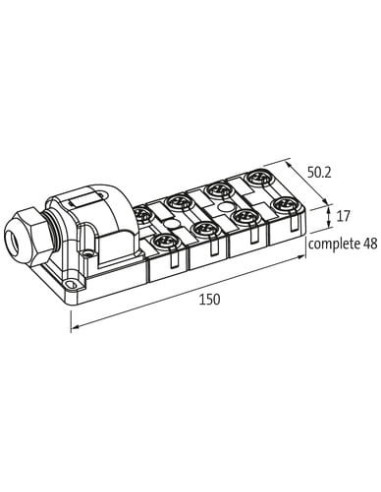

- Elastyczność montażu – kompaktowe wymiary (150 x 50,2 x 48 mm) pozwalają na integrację modułu nawet w ograniczonej przestrzeni rozdzielnic i szaf sterowniczych.
- Możliwość pracy w szerokim zakresie temperatur od -20°C do +70°C – produkt sprawdza się w różnych segmentach przemysłu.
- Łatwy i szybki montaż dzięki zastosowaniu zacisków sprężynowych.
Zastosowanie modułu rozdzielczego Exact12 – Typowe aplikacje
Moduł Exact12 najczęściej znajduje zastosowanie w:
- Szafach sterowniczych oraz rozdzielnicach maszyn przemysłowych.
- Systemach automatyki produkcji i transportu wewnętrznego.
- Aplikacjach wymagających rozdziału sygnałów wejść/wyjść pomiędzy sterownikami PLC a czujnikami i elementami wykonawczymi.
- Rozwiązaniach z zakresu robotyki, systemów pakujących i linii montażowych.
Praktyczność i funkcjonalność – Kompatybilność i uniwersalność

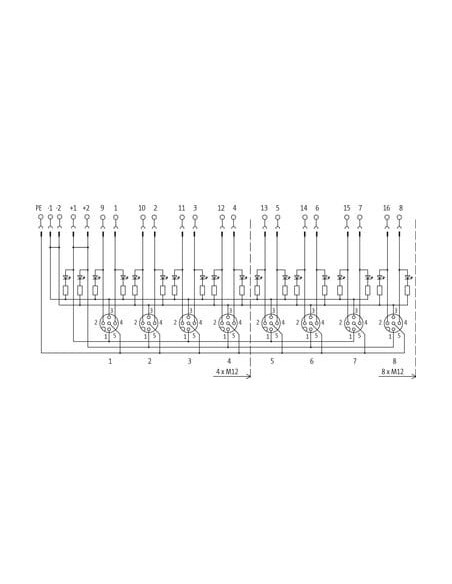

8 portów M12 umożliwia podłączenie różnych czujników i elementów wykonawczych do jednego miejsca, co znacząco upraszcza zarządzanie instalacją automatyki. Standardowe kodowanie “A” zapewnia zgodność z popularnymi rozwiązaniami na rynku. Każdy z portów zapewnia niezawodne połączenie sygnałów, przy zachowaniu bezpieczeństwa i czytelności instalacji.
Dzięki możliwości wykorzystania do przepływu sygnałów binarnych oraz zasilania urządzeń peryferyjnych, moduł staje się uniwersalnym elementem każdej nowoczesnej instalacji przemysłowej.
Bezpieczeństwo i odporność – Certyfikaty i jakość wykonania
Moduł spełnia wymagania odporności ogniowej oraz posiada niezbędne certyfikaty jakości, co gwarantuje bezpieczeństwo wykorzystania nawet w aplikacjach o zwiększonych wymaganiach dotyczących odporności środowiskowej.
Podsumowanie – Kompaktowy rozdzielacz do wymagających zastosowań
Exact12 8xM12, 5-polowy umożliwia wydajne rozprowadzanie sygnałów w złożonych aplikacjach przemysłowych, łącząc wysoką jakość wykonania z uniwersalnością i łatwością instalacji. Sprawdza się zarówno przy modernizacji istniejących systemów, jak i w nowych rozwiązaniach inżynierskich, stanowiąc niezawodny element każdej infrastruktury automatyki.
