5-piny
Inne długości kabli są dostarczane na życzenie.
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
Dane elektryczne | Zasilanie
| Napięcie robocze DC | 24 V |
| Prąd roboczy na styk maks. | 4 A |
Instalowanie | Podłączanie
| Gwint montażowy | M3 |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP67 |
| Stopień ochrony, warunek dodatkowy | przykręcone, zamontowane |
Ochrona urządzenia | Media
| Flame resistance | trudnopalne |
Dane mechaniczne | Dane materiałowe
| Materiał obudowa | Tworzywo sztuczne |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -20 °C |
| Temperatura robocza maks. | 60 °C |
| Additional condition temperature range | depending on cable quality |
Dane dotyczące kabla
General data | Cable
| Identyfikacja przewodu | 965 |
| Printing color of wire insulation | czarny (biała izolacja), biały (czarna izolacja), czarny (brąz izolacyjny), czarny (izolacja niebieska) |
| Kolor izolacji | szary |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 5 wires o Filler twisted |
| Filler | tak |
| wire arrangement | biały 4, 3, zielono-żółte, niebieski 2, czarny 1 |
Mechanical data | Cable
| Cable weigth | 86,9 g/m |
| Materiał płaszcz | PUR |
| Twardość krawędzi osłona | 90 ± 5 Shore A |
| Bez składników (płaszcz) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezsilikonowe |
| Outer-diameter (jacket) | 7,2 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Materiał płaszcza wewnętrznego | PVC |
| Kolor (płaszcz wewnętrzny) | szary |
| Material wire insulation | PP |
| Amount wires | 5 |
| Outer diameter insulation | 2 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 60 ± 5 Shore D |
| Ingredient freeness wire insulation | bezołowiowe, Wolne od FCKW, bezhalogenowy |
| Printing color of wire insulation | czarny (biała izolacja), biały (czarna izolacja), czarny (brąz izolacyjny), czarny (izolacja niebieska) |
| Amount strands (wire) | 28 |
| Diameter of single wires | 0,205 mm |
| Conductor crosssection (wire) | 1 mm² |
| Material conductor wire | Skrętka miedziana, goła |
| Conductor type (wire) | Klasa skrętki 5 |
Electrical data | Cable
| Napięcie znamionowe AC maks. | 600 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 11,3 A |
| Electrical resistance line constant wire | 19,5 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 3 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 3 kV @ 60 s |
Temperature range | Cable
| Temperatura robocza min. (stała) | -30 °C |
| Temperatura robocza maks. (stała) | 70 °C |
| Temperatura robocza min. (w ruchu) | -5 °C |
| Temperatura robocza maks. (w ruchu) | 70 °C |
Resistances | Cable
| Odporność na płomień | IEC 60332-2-2 | UL 1581 § 1100 FT2 | UL 1581 § 1090 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | dobre, sprawdzić w zależności od zastosowania | DIN EN 60811-404 |
Installation | Cable
| Promień zgięcia (stały) | 7,5 x Outer diameter |
| Promień gięcia (w ruchu) | 10 x Outer diameter |

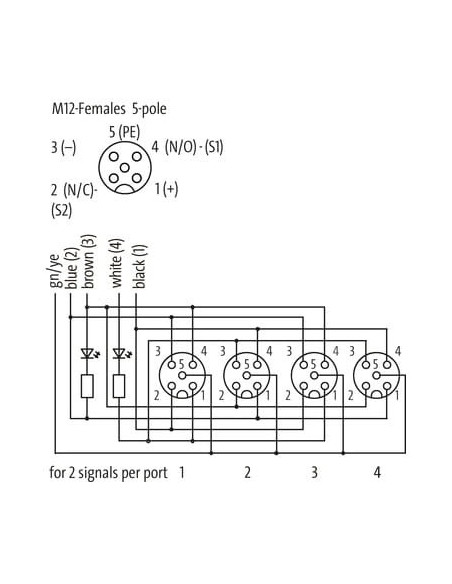

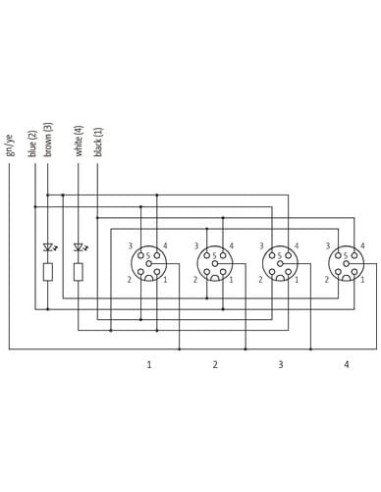

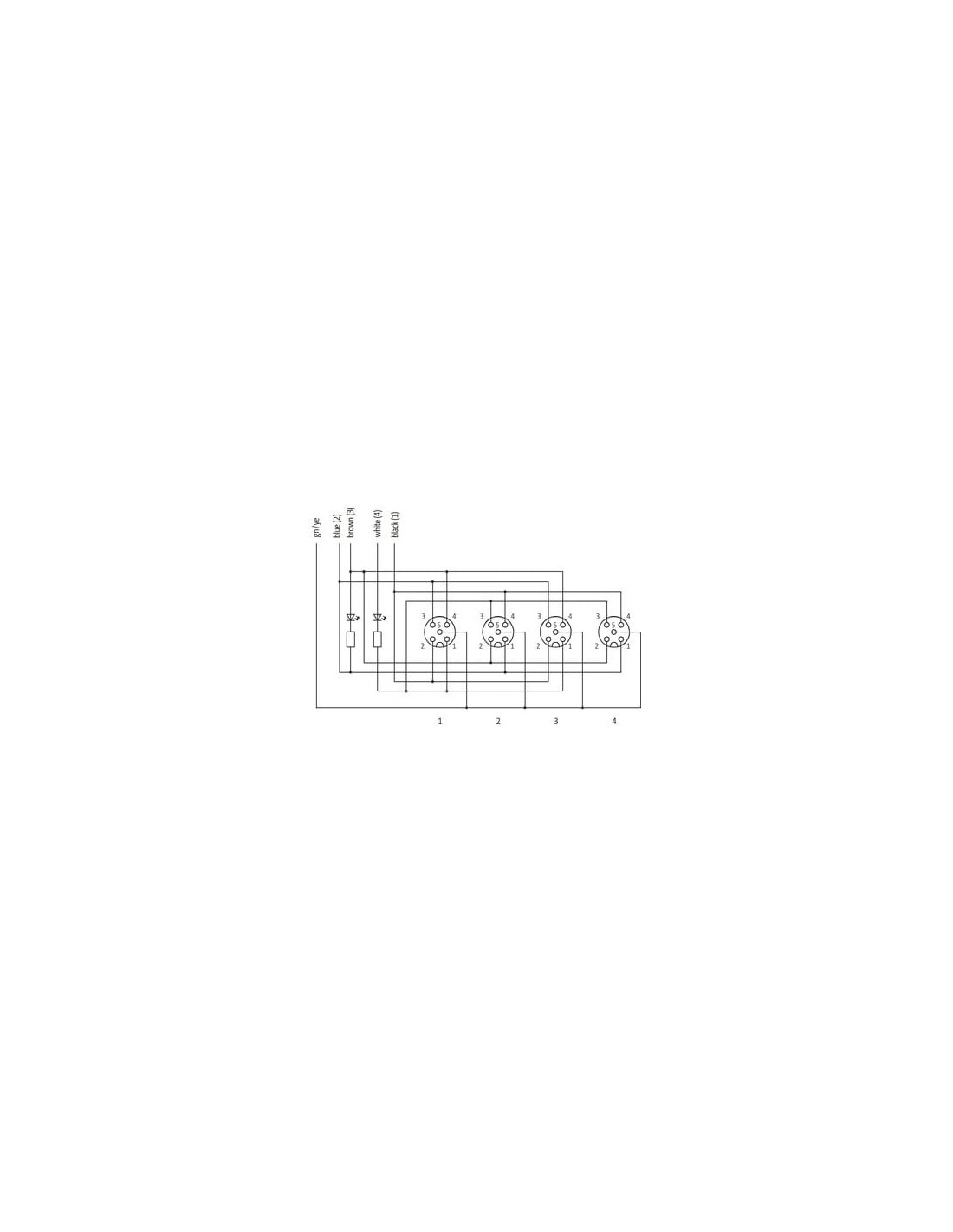

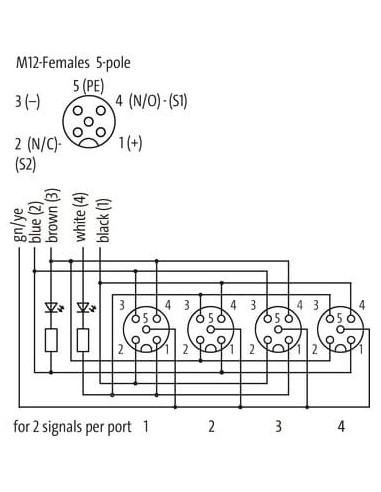

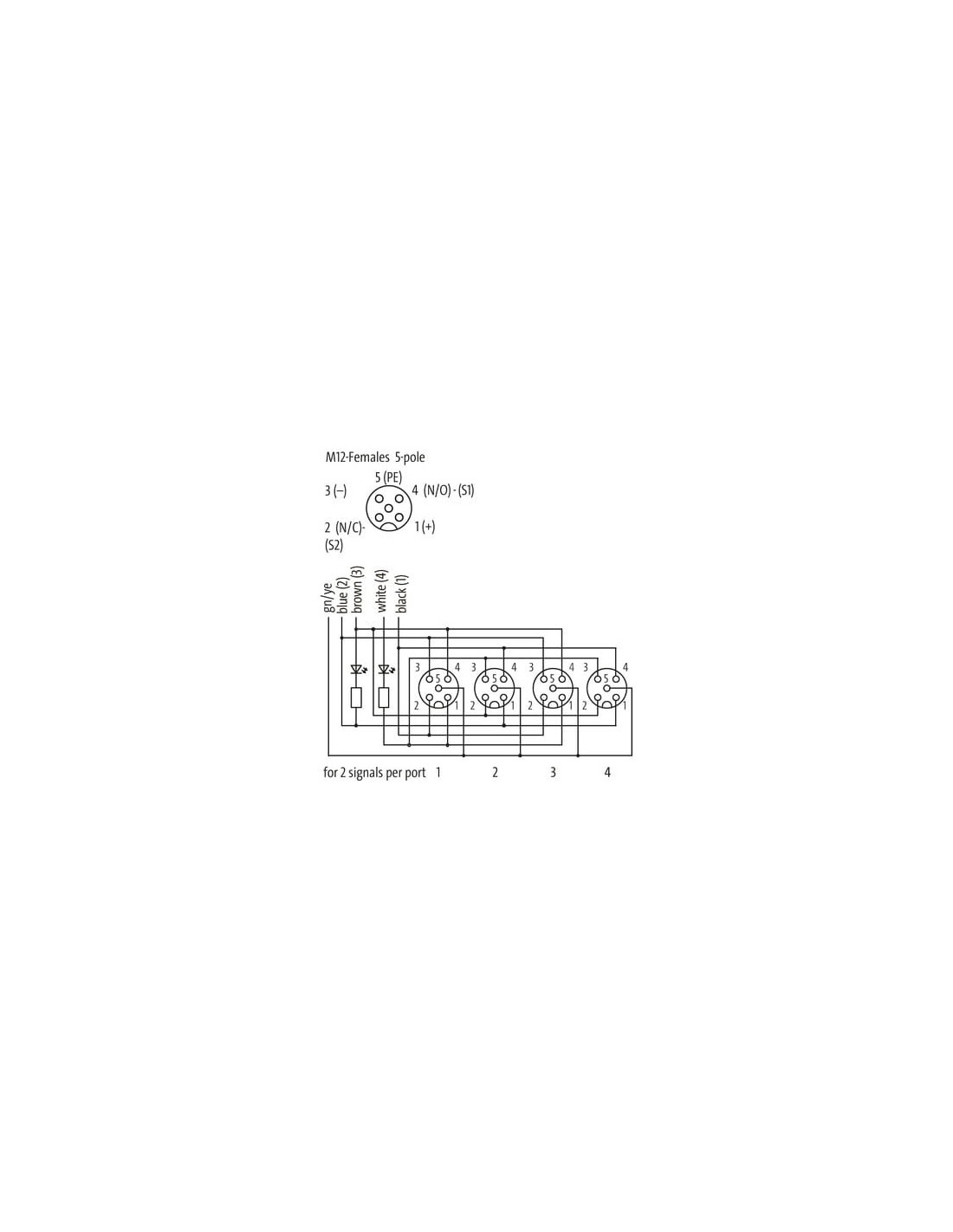

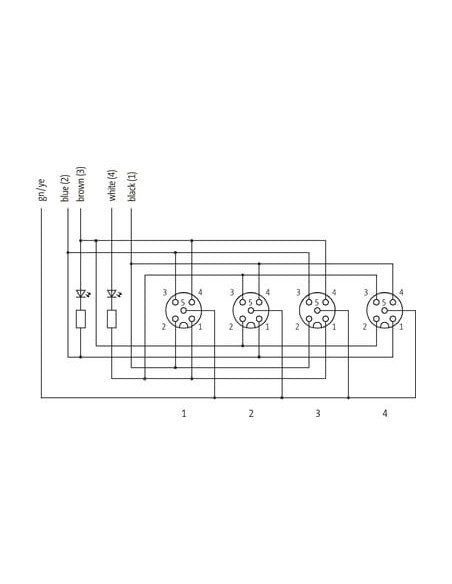

Parametry zacisków
Typ przyłącza 1
| Family construction form | free cable end |
| Kolor uchwytu stykowego | szary |
| Liczba biegunów | 5 |
| PIN 1 | 0 V 2 |
| PIN 2 | 24 V DC 2 |
| PIN 3 | 0 V 1 |
| PIN 4 | 24 V DC 1 |
| PIN 5 | PE |
Typ przyłącza 2
| Family construction form | M12 |
| Gender | female |
| Kolor uchwytu stykowego | czarny |
| Kodowanie | A |
| Liczba biegunów | 5 |
| PIN 1 | 0 V 2 |
| PIN 2 | 24 V DC 2 |
| PIN 3 | 0 V 1 |
| PIN 4 | 24 V DC 1 |
| PIN 5 | PE |
Złącze Exact12 4xM12 5-biegunowe z kablem formowanym PUR – wysoka niezawodność i odporność
Złącze Exact12 4xM12 5-biegunowe z kablem formowanym (kod produktu: 8000-94510-9651500) to niezawodne rozwiązanie dla zastosowań przemysłowych wymagających wysokiej odporności mechanicznej, chemicznej i elektrycznej. Produkt umożliwia szybkie i bezpieczne połączenie urządzeń automatyki przemysłowej z wykorzystaniem popularnych złączy M12.
Budowa i zastosowanie złącza M12 – wszechstronne połączenia w automatyce
Exact12 4xM12 to modułowy rozdzielacz sygnałów/danych, który wyposażony jest w cztery gniazda M12 o 5-biegunowej konstrukcji. Złącza te umożliwiają podłączenie urządzeń, takich jak czujniki, siłowniki, zawory czy inne moduły systemów automatyki przemysłowej, wymagających przesyłania dwóch sygnałów na port. Łączność oparta na złączach M12 spełnia wysokie standardy szczelności (IP67), co czyni je odpornymi na pył i wodę, nawet w trudnych warunkach przemysłowych.
Wytrzymałość materiałowa i ochrona – idealne do wymagających środowisk przemysłowych
Obudowa modułu wykonana jest z tworzywa sztucznego o zwiększonej odporności na działanie olejów i środków chemicznych, a kabel formowany posiada płaszcz z wytrzymałego PUR. Konstrukcja gwarantuje odporność na płomień oraz bardzo dobre właściwości mechaniczne, co pozwala na bezpieczne użytkowanie przy intensywnej eksploatacji.
- Stopień ochrony IP67 – pełna odporność na wnikanie pyłu oraz chwilowe zanurzenie w wodzie
- Materiał obudowy i kabli odporny na działanie olejów, chemikaliów oraz benzyny
- Trudnopalność oraz brak halogenów – bezpieczeństwo w środowisku przemysłowym
- Przyłącze bezpośrednie – szybka i bezpieczna instalacja dzięki fabrycznie zmontowanemu przewodowi
Możliwości zastosowania rozdzielacza M12 5-biegunowego
Exact12 4xM12, 5-biegunowy znajduje szerokie zastosowanie w instalacjach automatyki, m.in.:
- Budowa maszyn i systemów produkcyjnych
- Sterowanie liniami montażowymi i robotycznymi
- Przemysł spożywczy, chemiczny i farmaceutyczny
- Aplikacje wymagające szybkiej wymiany lub rozbudowy okablowania
- Systemy transportu i logistyki (taśmy, przenośniki, sortery)
Dzięki uniwersalności oraz trwałej konstrukcji, produkt pozwala na bezawaryjną pracę, nawet w szczególnie trudnych warunkach eksploatacyjnych.
Zalety wykorzystania Exact12 4xM12, 5-biegunowego – efektywność i bezpieczeństwo
Zastosowanie tego rozdzielacza umożliwia uporządkowane prowadzenie okablowania, szybkie serwisowanie oraz łatwą rozbudowę istniejących instalacji. Przejrzysta konstrukcja, wyraźne oznaczenia złączy oraz solidna obudowa minimalizują ryzyko błędów podczas podłączania, co przekłada się na wysoką niezawodność całego systemu. Produkt spełnia międzynarodowe normy bezpieczeństwa dotyczące okablowania przemysłowego.
