4-portowy, 5-piny
Port M23
12 pinów zajętych
z diodą LED dla sygnałów cyfrowych PNP 24 V DC
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
Dane elektryczne | Zasilanie
| Napięcie robocze DC | 24 V |
| Prąd roboczy na styk maks. | 4 A |
| Prąd sumaryczny maks. | 8 A |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP65, IP67 |
Ochrona urządzenia | Media
| Flame resistance | trudnopalne |
Dane mechaniczne | Dane materiałowe
| Materiał obudowa | Tworzywo sztuczne |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -20 °C |
| Temperatura robocza maks. | 75 °C |
Parametry zacisków
Typ przyłącza 1
| Family construction form | M12 |
| Gender | female |
| Kolor uchwytu stykowego | czarny |
| Kodowanie | A |
| Liczba biegunów | 5 |
| PIN 1 | + |
| PIN 2 | NC S 2 |
| PIN 3 | - |
| PIN 4 | NO S 1 |
| PIN 5 | PE |
Typ przyłącza 2
| Family construction form | M23 |
| Gender | male |
| Kolor uchwytu stykowego | czarny |
| Kodowanie | A |
| Liczba biegunów | 12 |

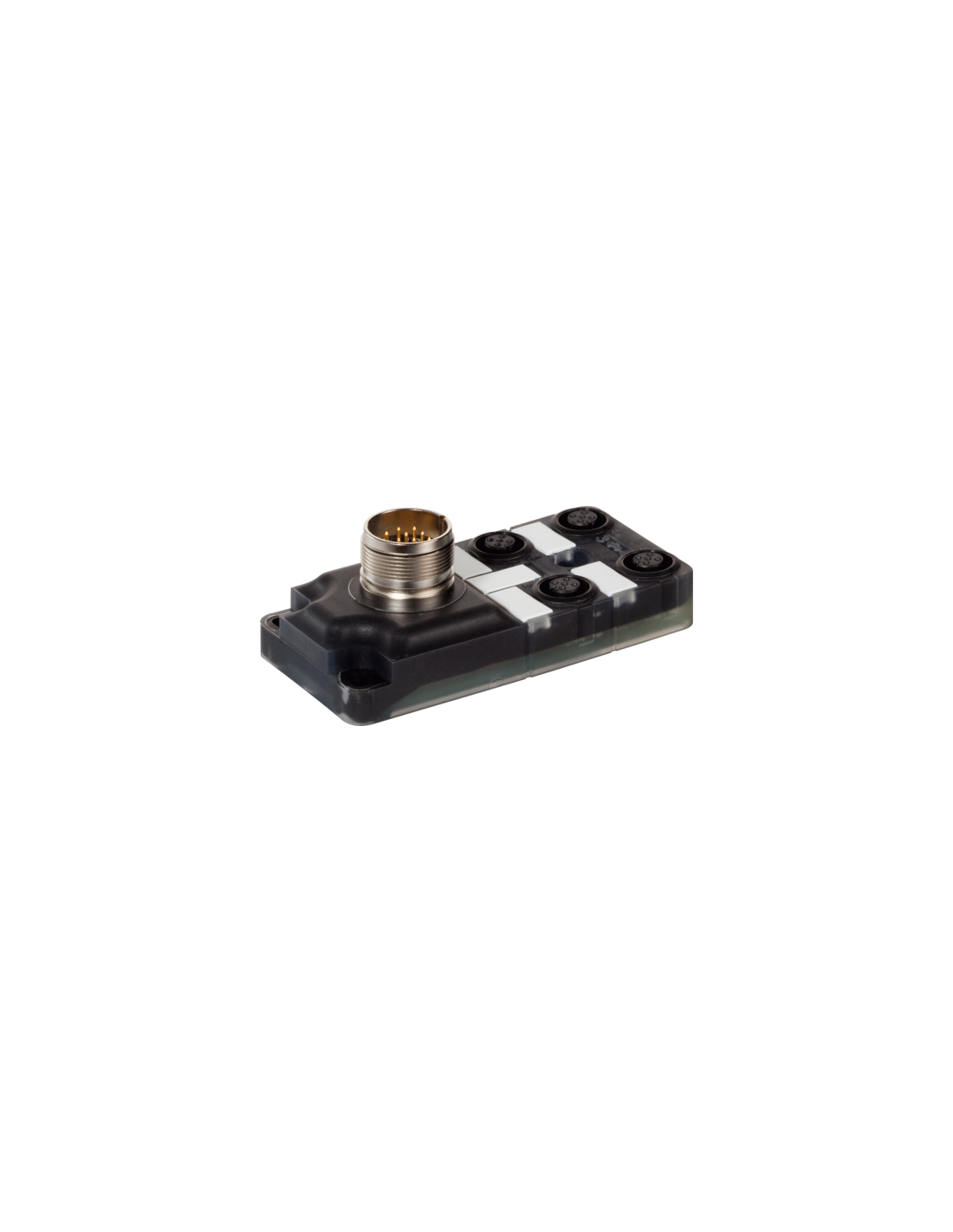

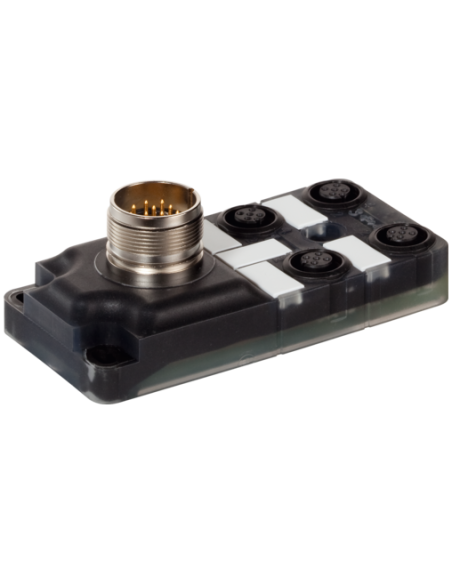

Moduł pasywny Exact12 4xM12 5-polowy – Rozwiązanie do rozdziału sygnałów w automatyce
Moduł pasywny Exact12, 4xM12, 5-polowy (kod produktu: 8000-84530-0000000) to wydajne i niezawodne rozwiązanie do rozdzielania sygnałów w układach automatyki przemysłowej. Sprawdzi się doskonale zarówno w aplikacjach przemysłowych, jak i wszędzie tam, gdzie kluczowe jest bezpieczne i stabilne połączenie sygnałów cyfrowych.
Najważniejsze cechy modułu pasywnego Exact12 – trwałość i odporność
- 4 porty M12 5-polowe – pozwalają na szybkie łączenie różnych urządzeń automatyki.
- Wyjście M23 12-pinowe – umożliwia połączenie grupy wejść/wyjść z jednostką centralną.
- Dioda LED przy każdym porcie – łatwa diagnostyka sygnałów cyfrowych (PNP, 24 V DC).
- Obudowa z tworzywa sztucznego – odporność chemiczna i na oleje, odpowiednia do pracy w trudnych warunkach przemysłowych.
- Wysoka szczelność – stopnie ochrony IP65 oraz IP67 zapewniają doskonałą ochronę przed pyłem i wilgocią.
- Zakres temperatury pracy od -20 °C do +75 °C – możliwość zastosowania w szerokiej gamie środowisk pracy.
- Trudnopalność materiału – zwiększa bezpieczeństwo użytkowania.
Zastosowania modułu pasywnego Exact12 4xM12 5-polowego
Moduł pasywny Exact12 4xM12 znajduje szerokie zastosowanie w nowoczesnych systemach automatyki przemysłowej. Pozwala na sprawne rozdzielanie sygnałów czujników i urządzeń wykonawczych w:
- liniach produkcyjnych i montażowych,
- maszynach CNC,
- systemach sortujących,
- maszynach pakujących,
- aplikacjach logistycznych i transportowych.
Umożliwia efektywne i bezpieczne łączenie oraz monitorowanie wielu sygnałów, co obniża czas realizacji instalacji i skraca przestoje w razie potrzeby serwisowania.
Kompatybilność i łatwość integracji
Moduł wyposażony jest w standardowe złącza M12 (5-polowe, gniazda żeńskie) oraz M23 (12-polowe, wtyk męski), co umożliwia stosowanie szerokiego wachlarza przewodów i adapterów dostępnych na rynku. Dzięki czytelnej identyfikacji PIN-ów oraz funkcjonalnym diodom LED moduł pozwala na szybką diagnozę i łatwą integrację w istniejących instalacjach automatyki.

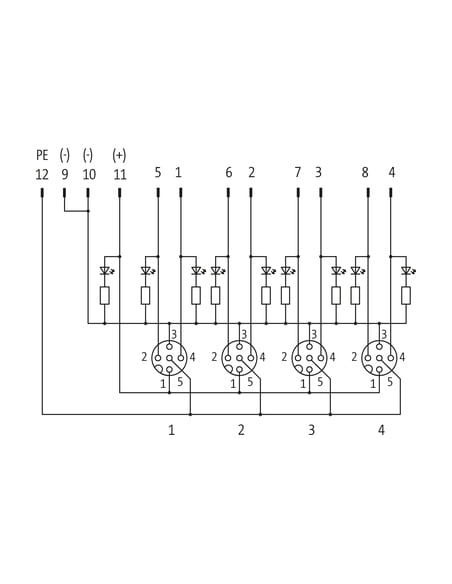

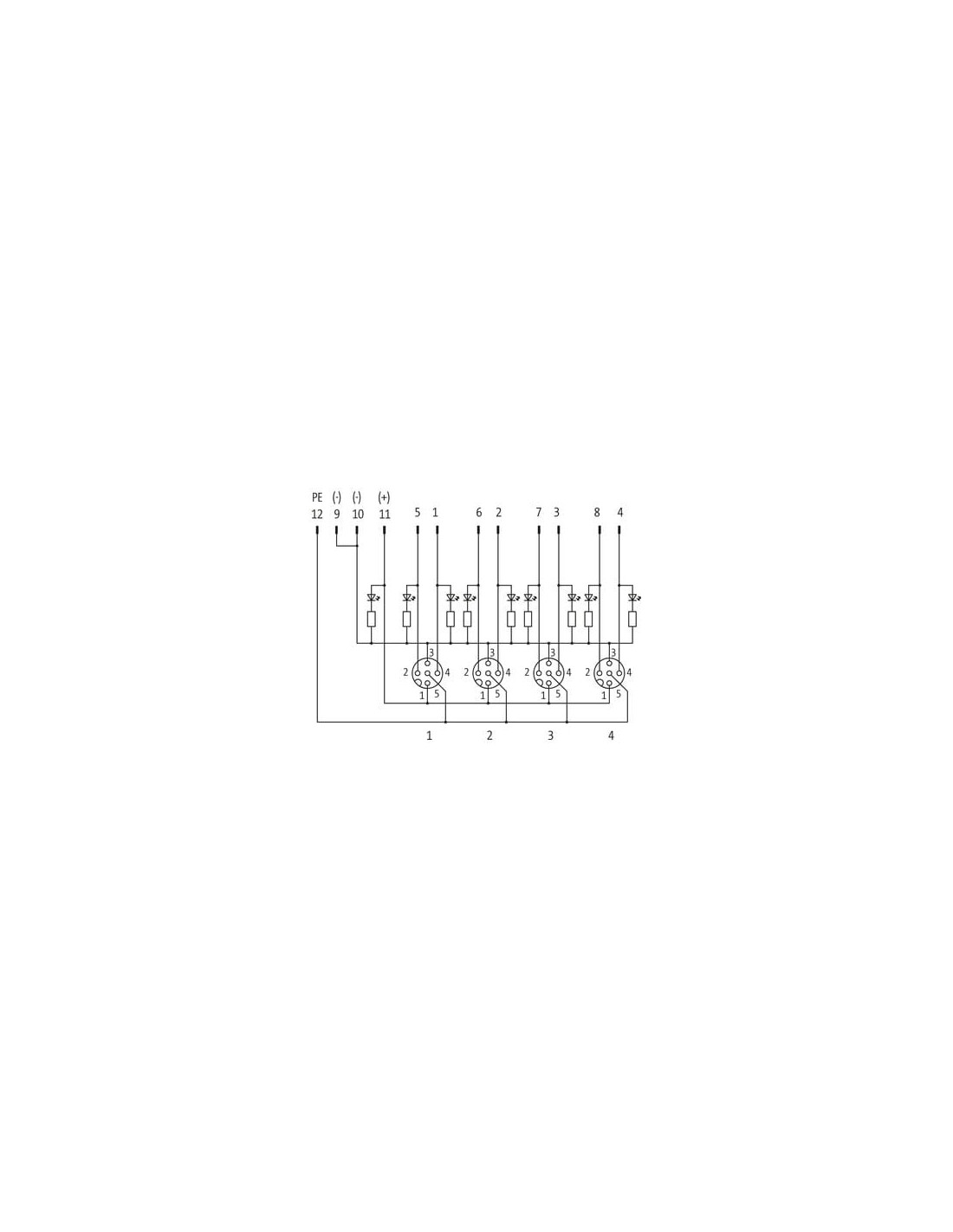

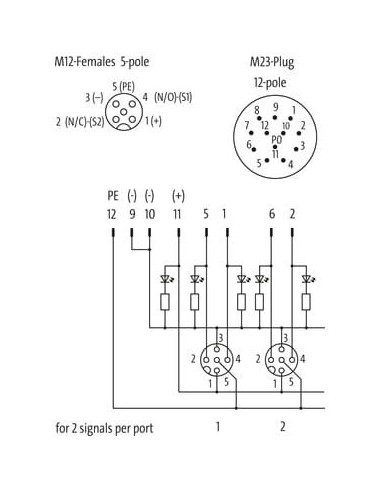

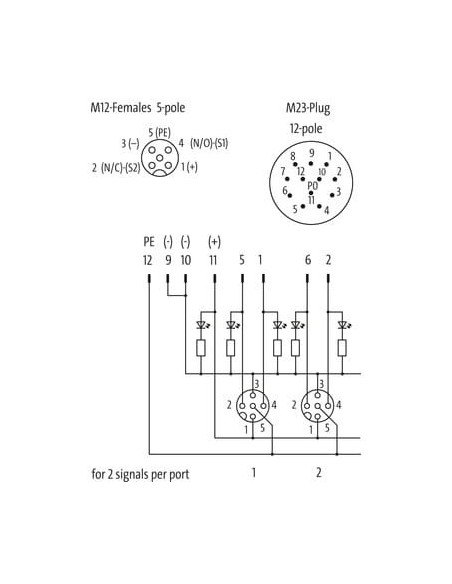

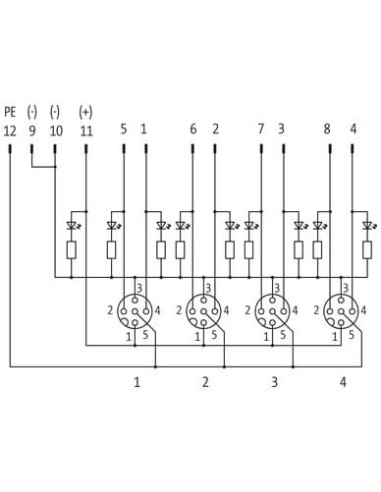

Budowa i schemat połączeń – ułatwiona instalacja

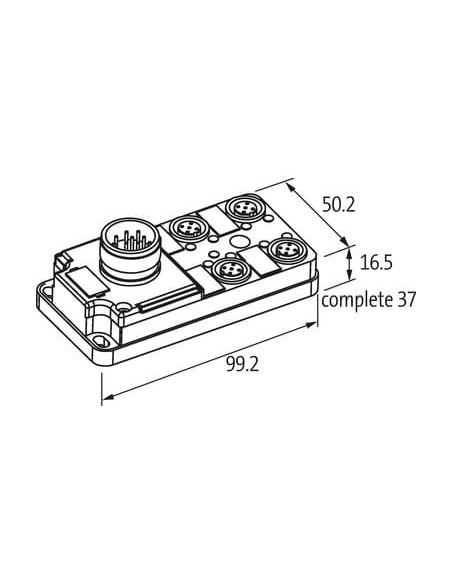

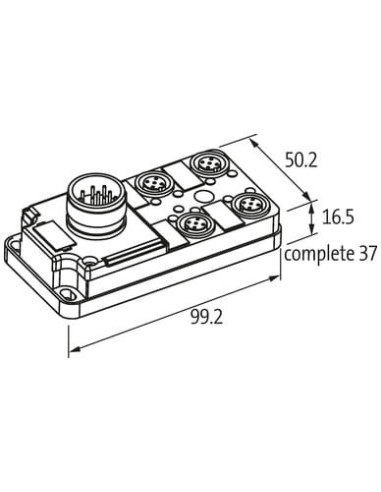

Kompaktowa budowa (wymiary: 99,2 x 50,2 x 37 mm) ułatwia montaż nawet w ograniczonych przestrzeniach. Przejrzysta numeracja portów oraz schematy połączeń pozwalają uniknąć pomyłek podczas łączenia przewodów w szafach sterowniczych czy na maszynach.
Dlaczego warto wybrać pasywny moduł Exact12?
- Bezpieczny i uniwersalny rozdział sygnałów w aplikacjach przemysłowych
- Wysoka odporność na trudne warunki pracy
- Montaż wolny od narzędzi i szybka diagnostyka sygnałów dzięki diodom LED
- Kompatybilność z innymi standardowymi systemami automatyki
Moduł pasywny Exact12, 4xM12, 5-polowy (8000-84530-0000000) to sprawdzony wybór dla instalatorów, służb utrzymania ruchu oraz integratorów automatyki poszukujących niezawodnych rozwiązań do rozdziału sygnałów w nowoczesnych liniach technologicznych.
