8-portowy, 4-piny
Typ PNP
Wtykowe zaciski śrubowe
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
Dane elektryczne | Zasilanie
| Napięcie robocze DC | 24 V |
| Prąd roboczy na styk maks. | 4 A |
| Prąd sumaryczny maks. | 8 A |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP65, IP67 |
Ochrona urządzenia | Media
| Flame resistance | trudnopalne |
Dane mechaniczne | Dane materiałowe
| Materiał obudowa | Tworzywo sztuczne |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -20 °C |
| Temperatura robocza maks. | 70 °C |

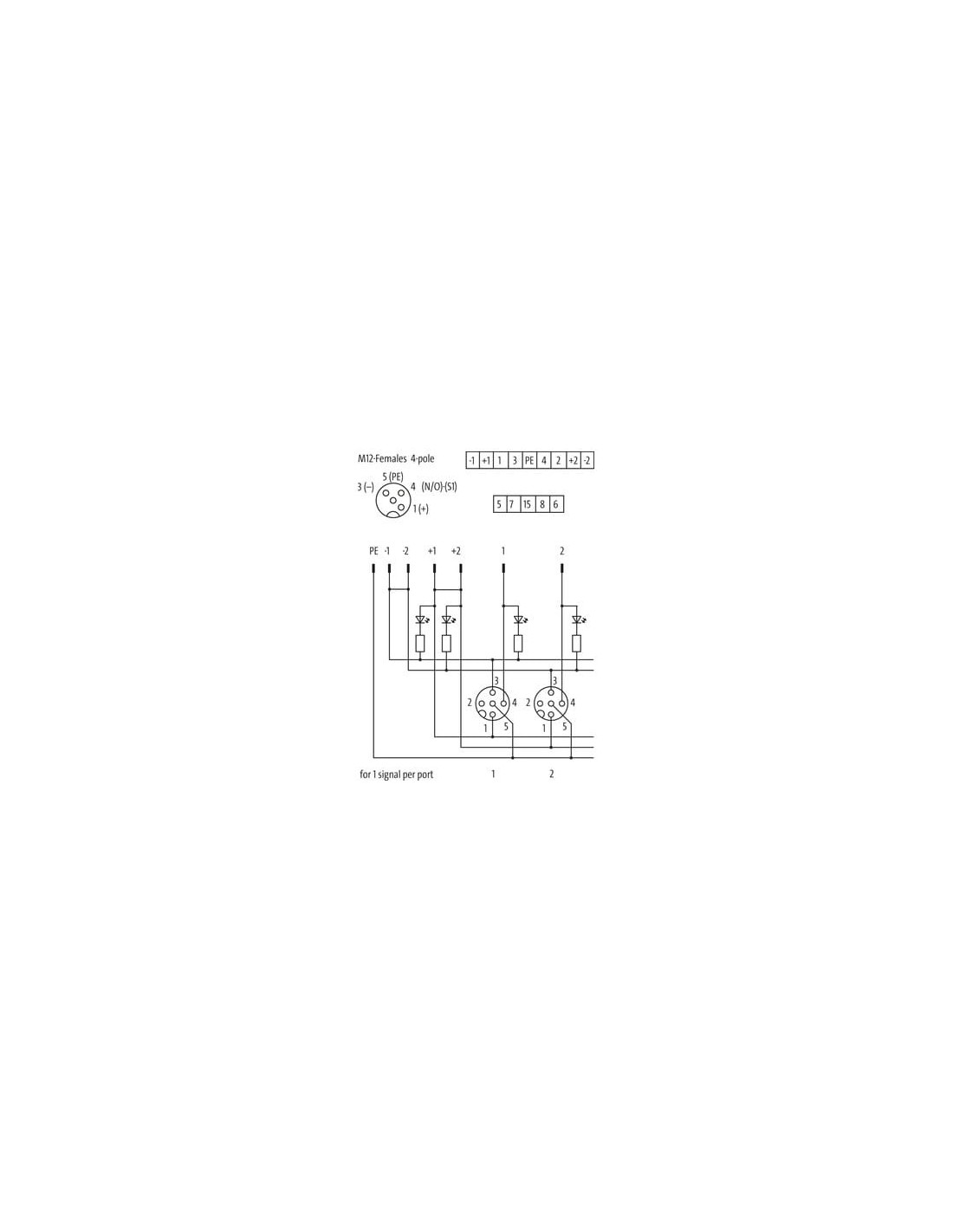

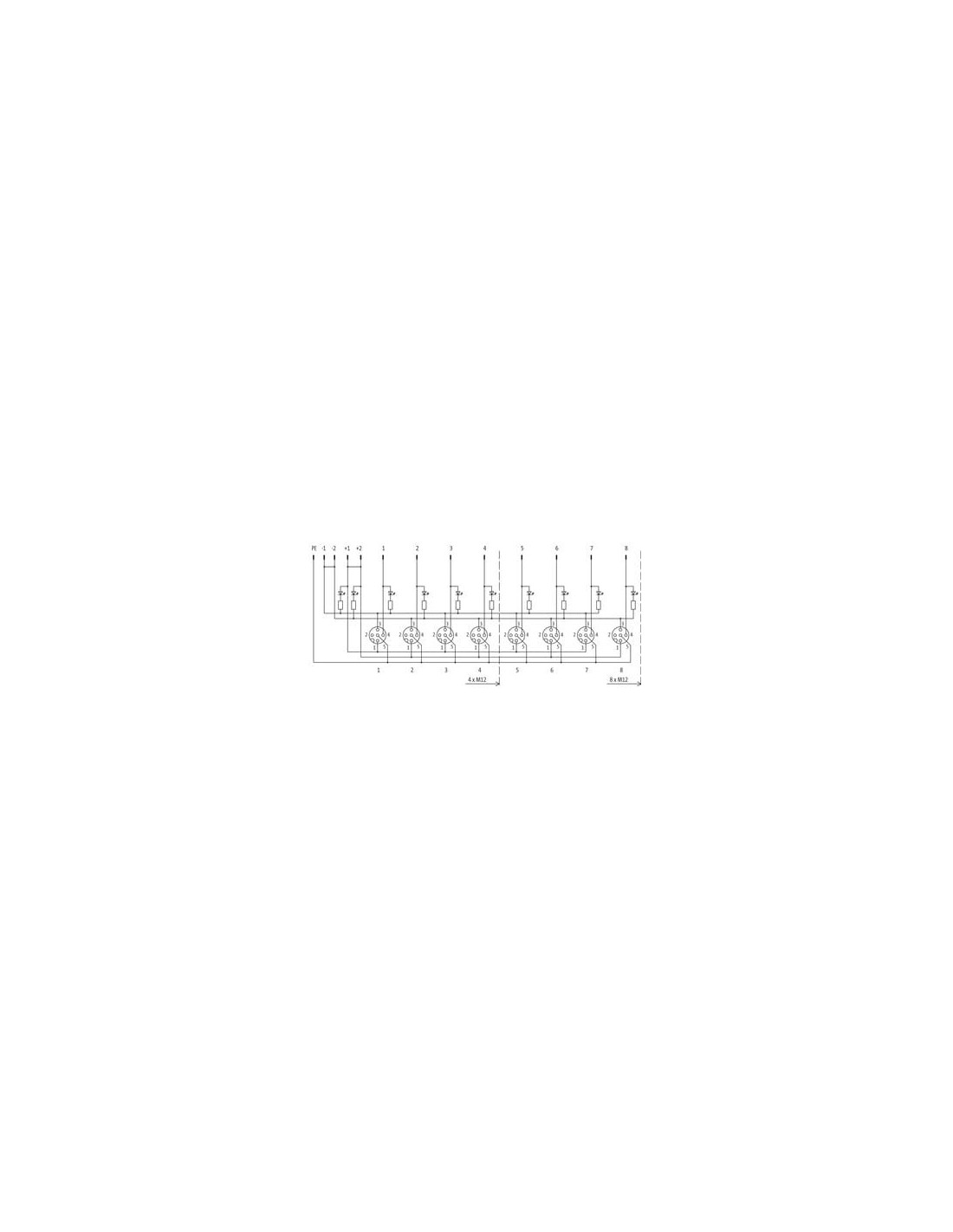

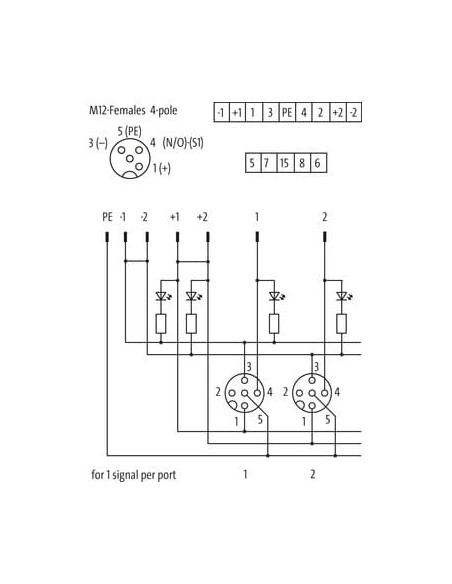

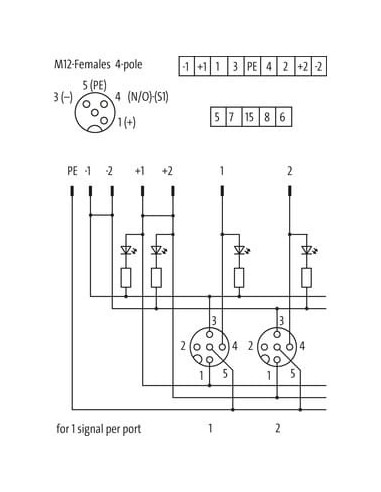

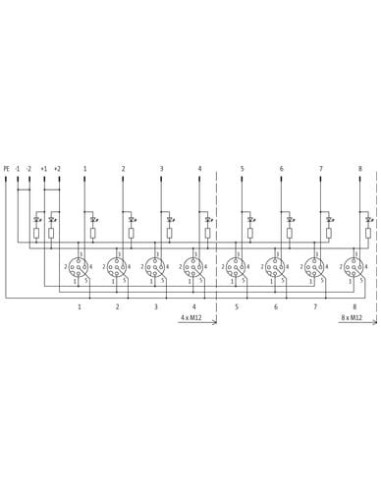

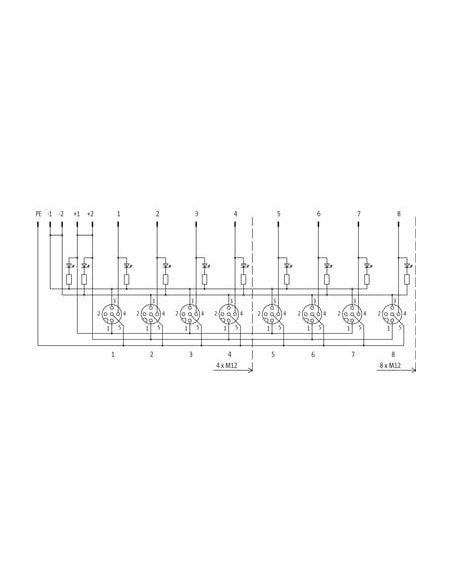

Parametry zacisków
Typ przyłącza 1
| Family construction form | Cap |
| Liczba biegunów | 14 |
Typ przyłącza 2
| Family construction form | M12 |
| Gender | female |
| Kolor uchwytu stykowego | czarny |
| Kodowanie | A |
| Liczba biegunów | 4 |
| PIN 1 | + |
| PIN 2 | n.c. |
| PIN 3 | - |
| PIN 4 | NO S 1 |
| PIN 5 | PE |

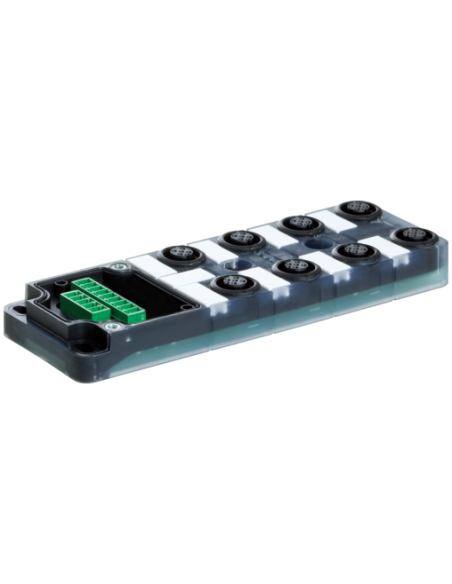

Moduł pasywny Exact12 8xM12, 4-polowy – złącza przemysłowe do automatyki
Moduł pasywny Exact12 o numerze referencyjnym 8000-88400-0000000 to wysokiej jakości komponent przeznaczony do rozdzielania sygnałów w instalacjach przemysłowych. Wyposażony w osiem 4-pinowych portów M12, umożliwia szybkie i wygodne podłączanie czujników oraz elementów wykonawczych zarówno w nowych aplikacjach, jak i przy modernizacji istniejących systemów automatyki.
Zastosowanie modułów pasywnych M12 w przemyśle
Moduły pasywne M12 wykorzystywane są wszędzie tam, gdzie wymagana jest niezawodność połączeń i łatwa integracja komponentów w środowisku przemysłowym.
- Automatyka przemysłowa – łączenie czujników i siłowników
- Transport i logistyka – monitoring procesów
- Przemysł spożywczy, chemiczny i farmaceutyczny – odporność na chemikalia i oleje
- Linie produkcyjne, stanowiska montażowe, maszyny, robotyka
Dzięki stopniowi ochrony IP65/IP67, moduł sprawdzi się w miejscach narażonych na pył, wilgoć oraz rozpryski wody.
Kluczowe zalety modułu Exact12 8xM12
- Proste i szybkie podłączenie – zaciski śrubowe oraz standardowe złącza M12
- Wysoka odporność chemiczna i na oleje – obudowa z trwałego tworzywa sztucznego
- Wielokanałowość – aż 8 portów umożliwia integrację wielu urządzeń na jednym module
- Bezpieczeństwo użytkowania – typ PNP z sygnalizacją LED obecności sygnału

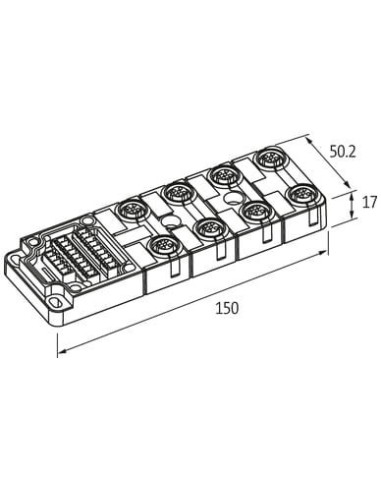

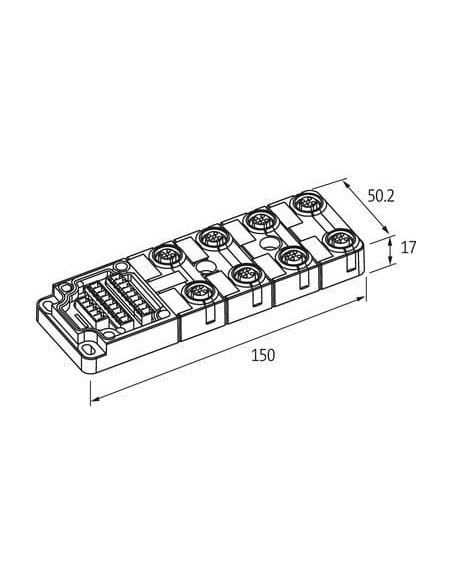

- Kompaktowe wymiary – pozwalają na montaż nawet w ograniczonej przestrzeni (150 x 50,2 x 17 mm)
- Zakres pracy – szeroki zakres temperatur od -20°C do +70°C
- Ognioodporność – spełnia wysokie standardy w zakresie bezpieczeństwa
Możliwości i typowe aplikacje
Exact12 umożliwia uporządkowane i przejrzyste prowadzenie instalacji sygnałowych, upraszczając serwis oraz rozbudowę systemu. Dzięki uniwersalnym złączom M12, komponent jest kompatybilny z większością czujników i urządzeń stosowanych w systemach automatyki.
Rekomendowany do pracy w trudnych warunkach przemysłowych, gdzie wymagana jest niezawodność oraz łatwość montażu i konserwacji. Sprawdza się zarówno w projektach inwestycyjnych, jak i w modernizacji oraz rozbudowie istniejących instalacji.
Podsumowanie najważniejszych cech Exact12 8xM12
- 8-portowy, 4-polowy moduł pasywny z wysokim stopniem ochrony środowiskowej
- Szybki montaż i serwis dzięki standardowym złączom
- Kompaktowe wymiary i wytrzymałość mechaniczna
- Odporność na czynniki chemiczne, pyły i wodę
- Zastosowanie w branży automatyki, logistyki, produkcji i przemyśle spożywczym
Zastosowanie modułu Exact12 pozwala zoptymalizować układ połączeń elektrycznych wszędzie tam, gdzie liczy się niezawodność oraz szybka integracja urządzeń automatyki przemysłowej.
